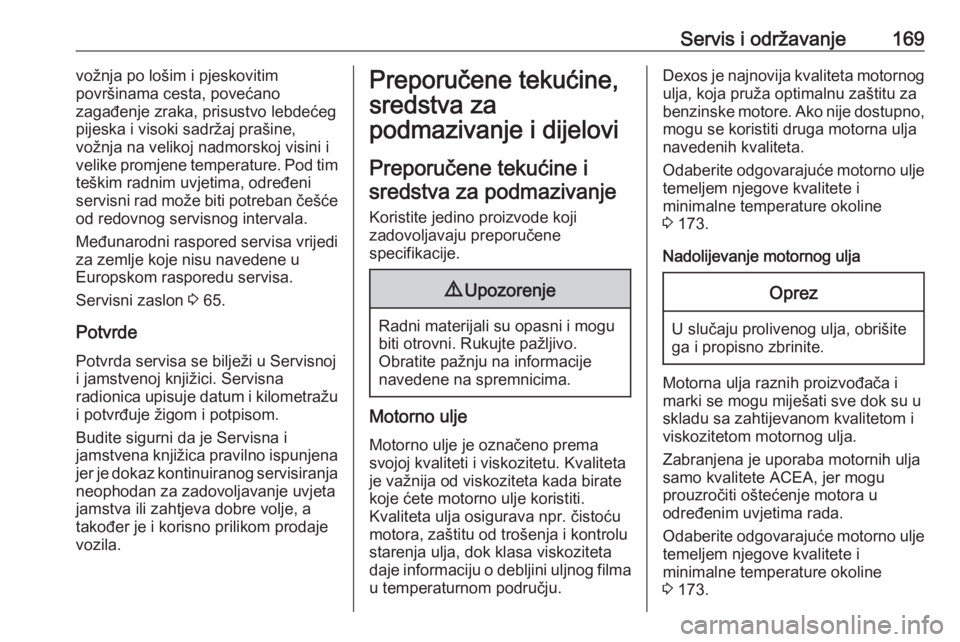

Servis i održavanje169vožnja po lošim i pjeskovitim
površinama cesta, povećano
zagađenje zraka, prisustvo lebdećeg
pijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim
teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 65.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Motorno ulje
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava npr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma u temperaturnom području.
Dexos je najnovija kvaliteta motornog ulja, koja pruža optimalnu zaštitu za
benzinske motore. Ako nije dostupno,
mogu se koristiti druga motorna ulja
navedenih kvaliteta.
Odaberite odgovarajuće motorno ulje temeljem njegove kvalitete i
minimalne temperature okoline
3 173.
Nadolijevanje motornog uljaOprez
U slučaju prolivenog ulja, obrišite
ga i propisno zbrinite.
Motorna ulja raznih proizvođača i marki se mogu miješati sve dok su uskladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Zabranjena je uporaba motornih ulja
samo kvalitete ACEA, jer mogu
prouzročiti oštećenje motora u
određenim uvjetima rada.
Odaberite odgovarajuće motorno ulje temeljem njegove kvalitete i
minimalne temperature okoline
3 173.

170Servis i održavanjeDodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o Vašoj minimalnoj
temperaturi u okolini 3 173.
Sve preporučene klase viskoziteta
prikladne su za visoke vanjske
temperature.
Rashladno sredstvo i antifriz Upotrebljavajte isključivo dugovječnu
rashladnu tekućinu s antifrizom i bez
silikata (LLC) koja je odobrena za
vozilo. Kontaktirajte radionicu.Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i
smrzavanja do otprilike -36 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -50 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.
Tekućina za pranje Koristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača,
laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.Tekućina kočnica i spojke
Tijekom vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu za kočnice potrebno zamijeniti u
navedenom intervalu.

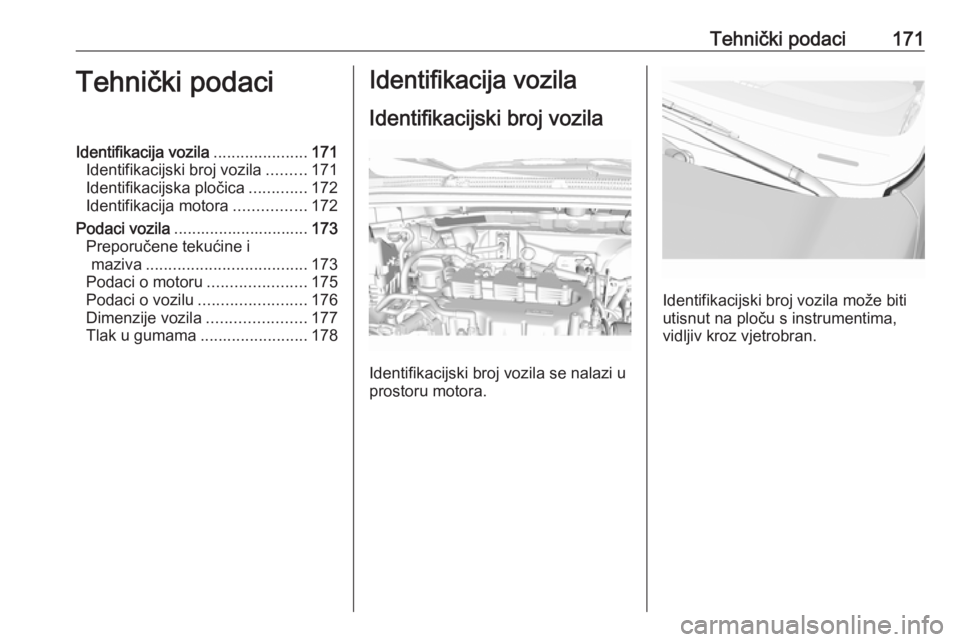

Tehnički podaci171Tehnički podaciIdentifikacija vozila.....................171
Identifikacijski broj vozila .........171
Identifikacijska pločica .............172
Identifikacija motora ................172
Podaci vozila .............................. 173
Preporučene tekućine i maziva .................................... 173
Podaci o motoru ......................175
Podaci o vozilu ........................ 176
Dimenzije vozila ......................177
Tlak u gumama ........................178Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila se nalazi u
prostoru motora.
Identifikacijski broj vozila može biti
utisnut na ploču s instrumentima,
vidljiv kroz vjetrobran.

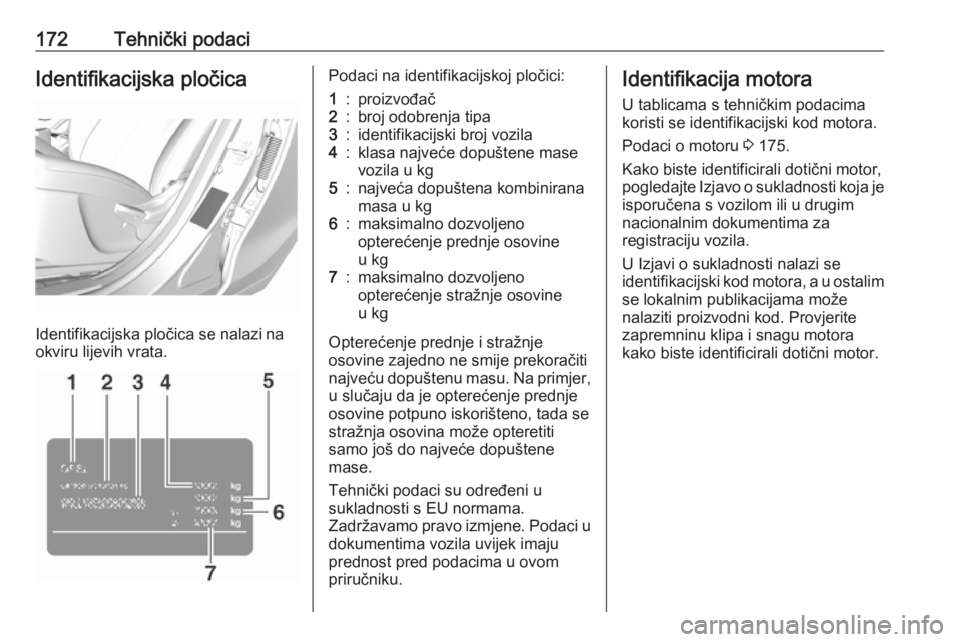

172Tehnički podaciIdentifikacijska pločica
Identifikacijska pločica se nalazi na
okviru lijevih vrata.
Podaci na identifikacijskoj pločici:1:proizvođač2:broj odobrenja tipa3:identifikacijski broj vozila4:klasa najveće dopuštene mase
vozila u kg5:najveća dopuštena kombinirana
masa u kg6:maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:maksimalno dozvoljeno
opterećenje stražnje osovine
u kg
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje
osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacija motora
U tablicama s tehničkim podacima
koristi se identifikacijski kod motora.
Podaci o motoru 3 175.
Kako biste identificirali dotični motor,
pogledajte Izjavo o sukladnosti koja je isporučena s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.
U Izjavi o sukladnosti nalazi se
identifikacijski kod motora, a u ostalim
se lokalnim publikacijama može
nalaziti proizvodni kod. Provjerite
zapremninu klipa i snagu motora
kako biste identificirali dotični motor.

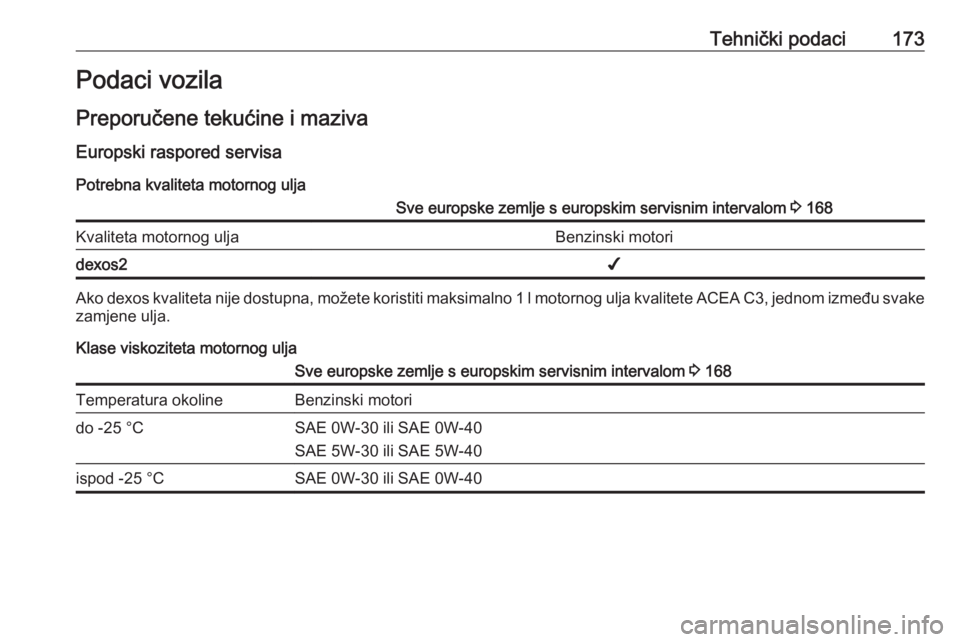

Tehnički podaci173Podaci vozila
Preporučene tekućine i maziva
Europski raspored servisa Potrebna kvaliteta motornog uljaSve europske zemlje s europskim servisnim intervalom 3 168Kvaliteta motornog uljaBenzinski motoridexos2✔
Ako dexos kvaliteta nije dostupna, možete koristiti maksimalno 1 l motornog ulja kvalitete ACEA C3, jednom između svake
zamjene ulja.
Klase viskoziteta motornog ulja
Sve europske zemlje s europskim servisnim intervalom 3 168Temperatura okolineBenzinski motorido -25 °CSAE 0W-30 ili SAE 0W-40
SAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40

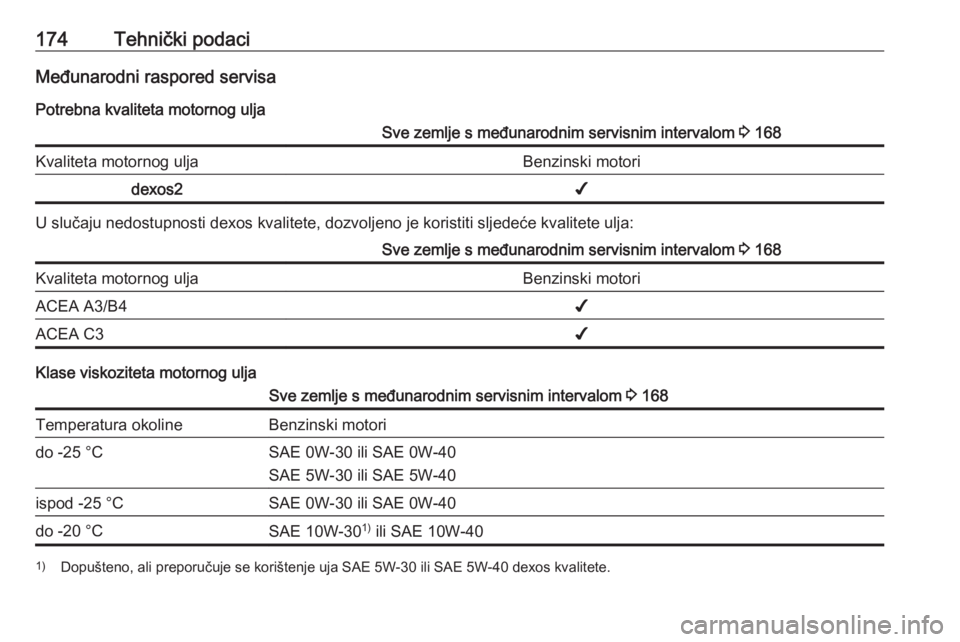

174Tehnički podaciMeđunarodni raspored servisaPotrebna kvaliteta motornog uljaSve zemlje s međunarodnim servisnim intervalom 3 168Kvaliteta motornog uljaBenzinski motoridexos2✔
U slučaju nedostupnosti dexos kvalitete, dozvoljeno je koristiti sljedeće kvalitete ulja:
Sve zemlje s međunarodnim servisnim intervalom 3 168Kvaliteta motornog uljaBenzinski motoriACEA A3/B4✔ACEA C3✔
Klase viskoziteta motornog ulja
Sve zemlje s međunarodnim servisnim intervalom 3 168Temperatura okolineBenzinski motorido -25 °CSAE 0W-30 ili SAE 0W-40
SAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40do -20 °CSAE 10W-30 1)
ili SAE 10W-401) Dopušteno, ali preporučuje se korištenje uja SAE 5W-30 ili SAE 5W-40 dexos kvalitete.

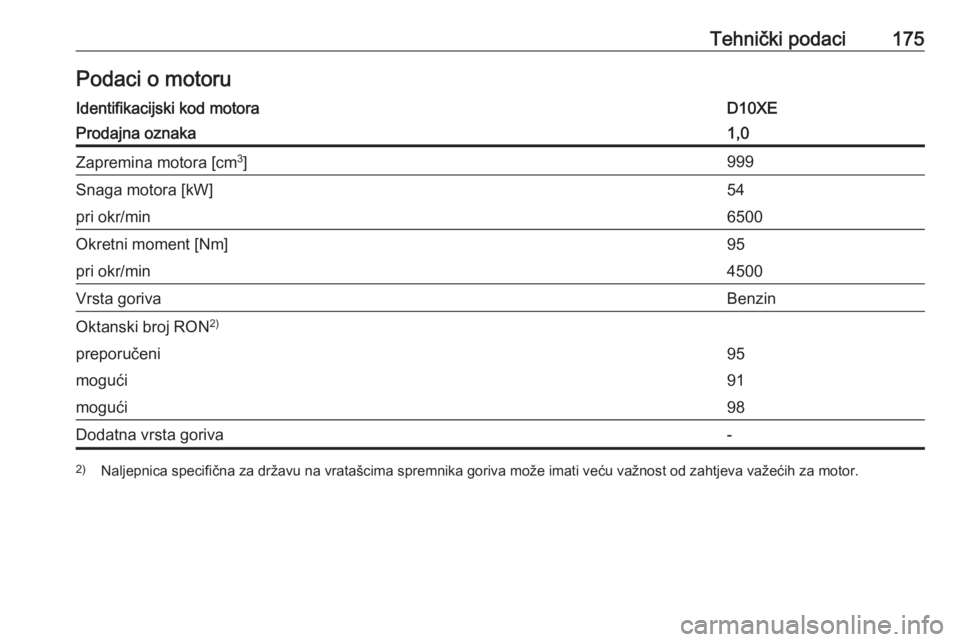

Tehnički podaci175Podaci o motoruIdentifikacijski kod motoraD10XEProdajna oznaka1,0Zapremina motora [cm3
]999Snaga motora [kW]54pri okr/min6500Okretni moment [Nm]95pri okr/min4500Vrsta gorivaBenzinOktanski broj RON 2)preporučeni95mogući91mogući98Dodatna vrsta goriva-2)
Naljepnica specifična za državu na vratašcima spremnika goriva može imati veću važnost od zahtjeva važećih za motor.

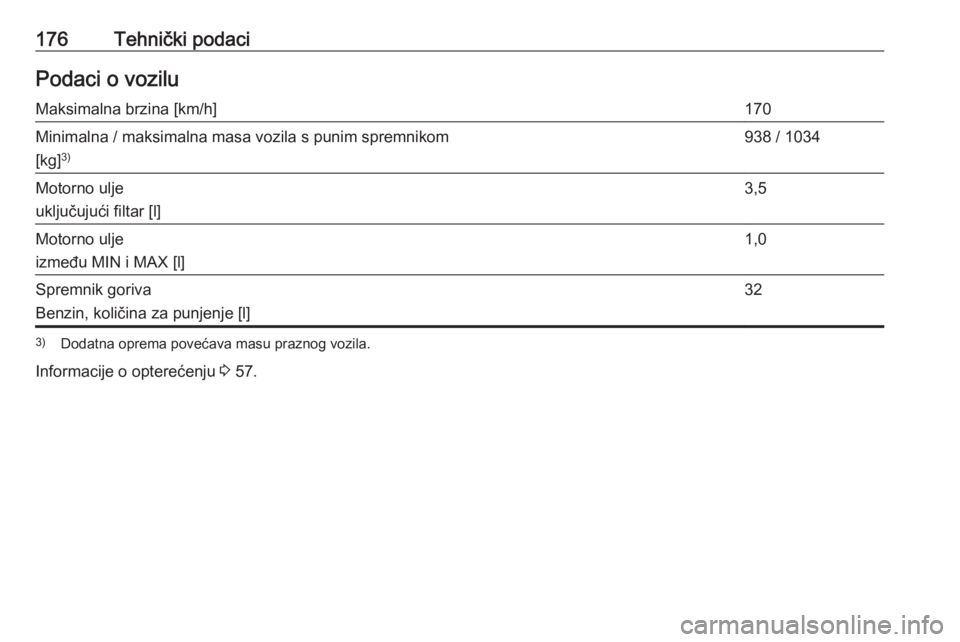

176Tehnički podaciPodaci o voziluMaksimalna brzina [km/h]170Minimalna / maksimalna masa vozila s punim spremnikom
[kg] 3)938 / 1034Motorno ulje
uključujući filtar [l]3,5Motorno ulje
između MIN i MAX [l]1,0Spremnik goriva
Benzin, količina za punjenje [l]323) Dodatna oprema povećava masu praznog vozila.
Informacije o opterećenju 3 57.

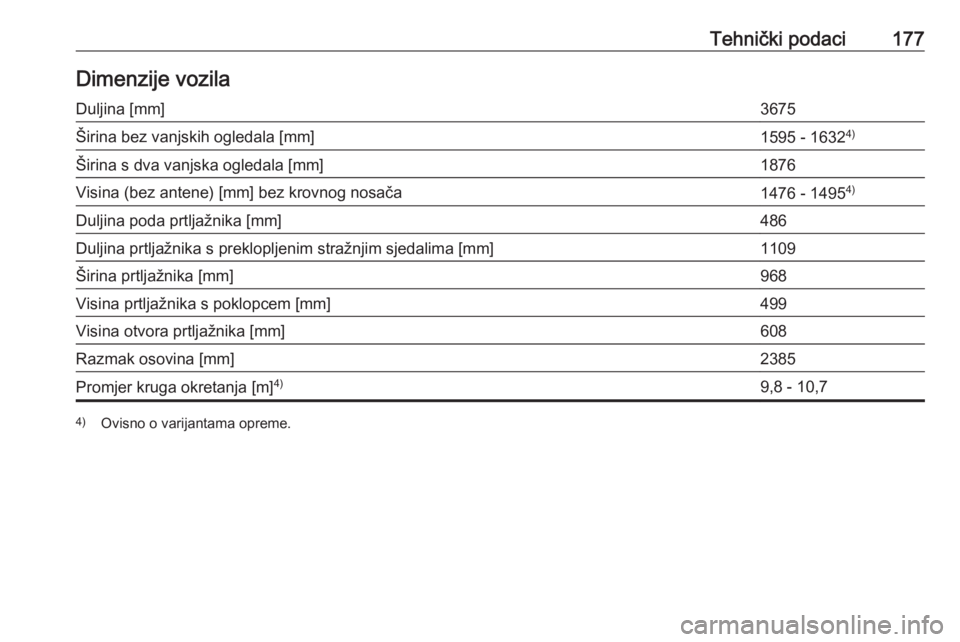

Tehnički podaci177Dimenzije vozilaDuljina [mm]3675Širina bez vanjskih ogledala [mm]1595 - 16324)Širina s dva vanjska ogledala [mm]1876Visina (bez antene) [mm] bez krovnog nosača1476 - 14954)Duljina poda prtljažnika [mm]486Duljina prtljažnika s preklopljenim stražnjim sjedalima [mm]1109Širina prtljažnika [mm]968Visina prtljažnika s poklopcem [mm]499Visina otvora prtljažnika [mm]608Razmak osovina [mm]2385Promjer kruga okretanja [m] 4)9,8 - 10,74)
Ovisno o varijantama opreme.

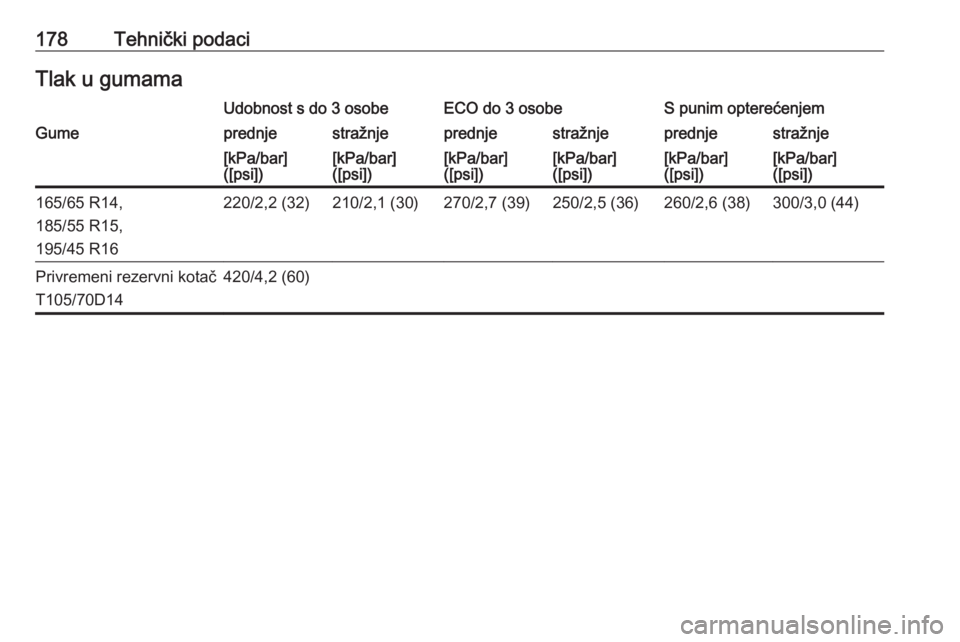

178Tehnički podaciTlak u gumamaUdobnost s do 3 osobeECO do 3 osobeS punim opterećenjemGumeprednjestražnjeprednjestražnjeprednjestražnje[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])165/65 R14,
185/55 R15,
195/45 R16220/2,2 (32)210/2,1 (30)270/2,7 (39)250/2,5 (36)260/2,6 (38)300/3,0 (44)Privremeni rezervni kotač
T105/70D14420/4,2 (60)
