Cuidado del vehículo179

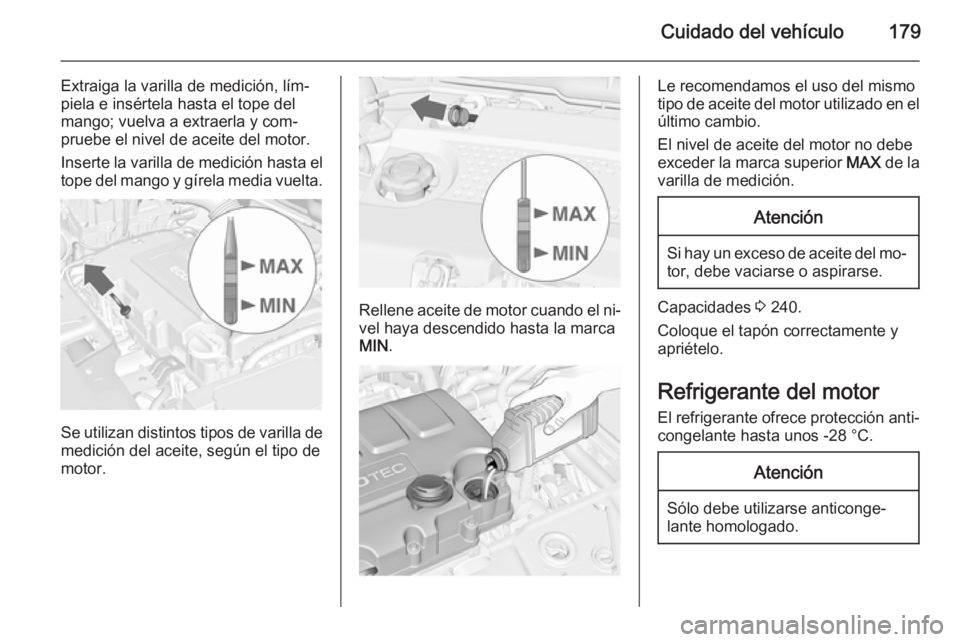

Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Rellene aceite de motor cuando el ni‐ vel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.
Capacidades 3 240.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C.
Atención
Sólo debe utilizarse anticonge‐
lante homologado.

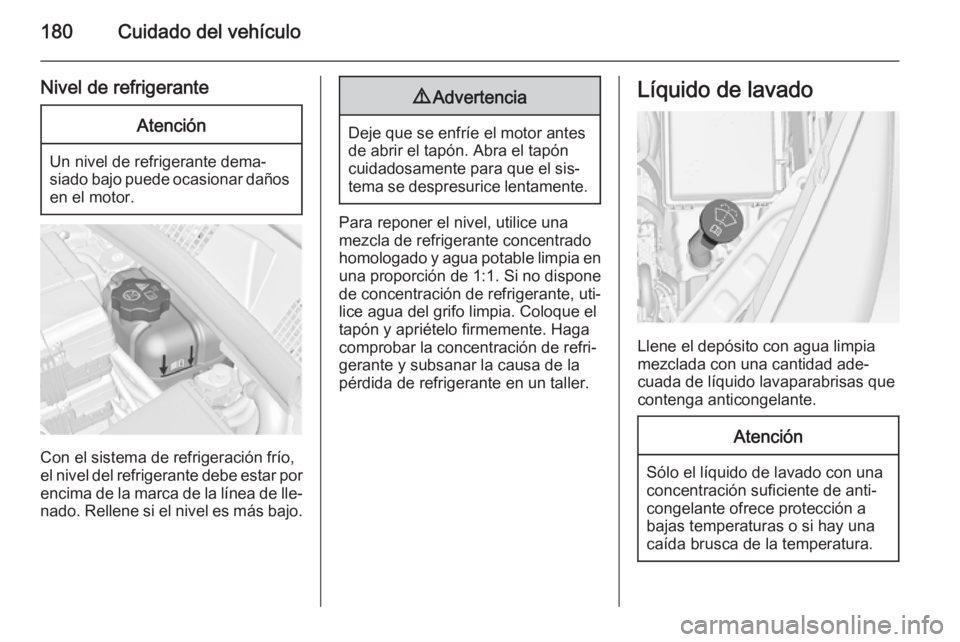

180Cuidado del vehículo
Nivel de refrigeranteAtención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de lle‐
nado. Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Para reponer el nivel, utilice una
mezcla de refrigerante concentrado
homologado y agua potable limpia en una proporción de 1:1. Si no dispone
de concentración de refrigerante, uti‐
lice agua del grifo limpia. Coloque el
tapón y apriételo firmemente. Haga
comprobar la concentración de refri‐
gerante y subsanar la causa de la
pérdida de refrigerante en un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que
contenga anticongelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una
caída brusca de la temperatura.

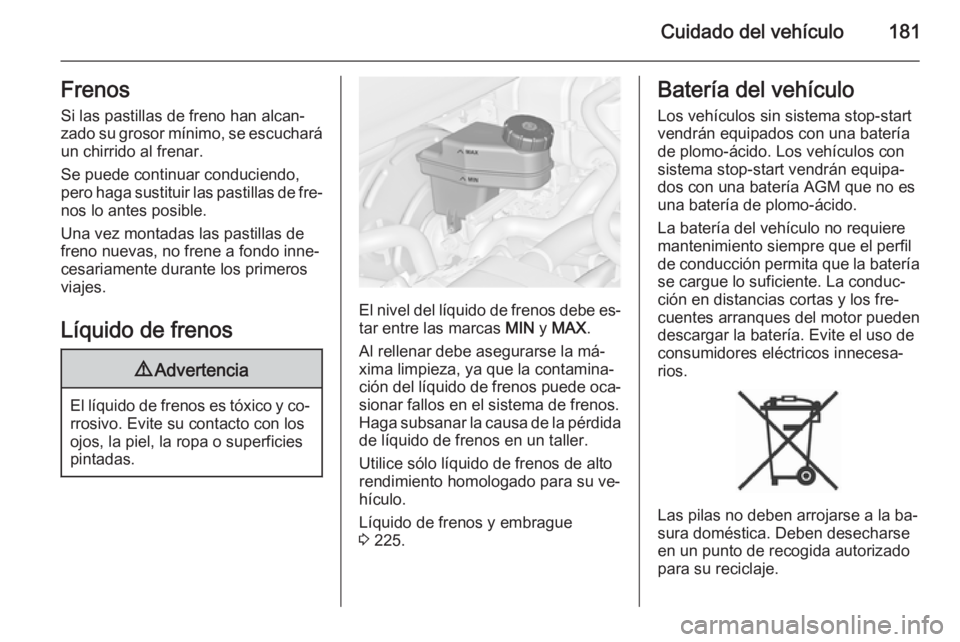

Cuidado del vehículo181FrenosSi las pastillas de freno han alcan‐zado su grosor mínimo, se escuchará
un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐ nos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐ ción del líquido de frenos puede oca‐ sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo.
Líquido de frenos y embrague
3 225.
Batería del vehículo
Los vehículos sin sistema stop-start
vendrán equipados con una batería
de plomo-ácido. Los vehículos con
sistema stop-start vendrán equipa‐
dos con una batería AGM que no es
una batería de plomo-ácido.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de consumidores eléctricos innecesa‐rios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse
en un punto de recogida autorizado
para su reciclaje.

182Cuidado del vehículo

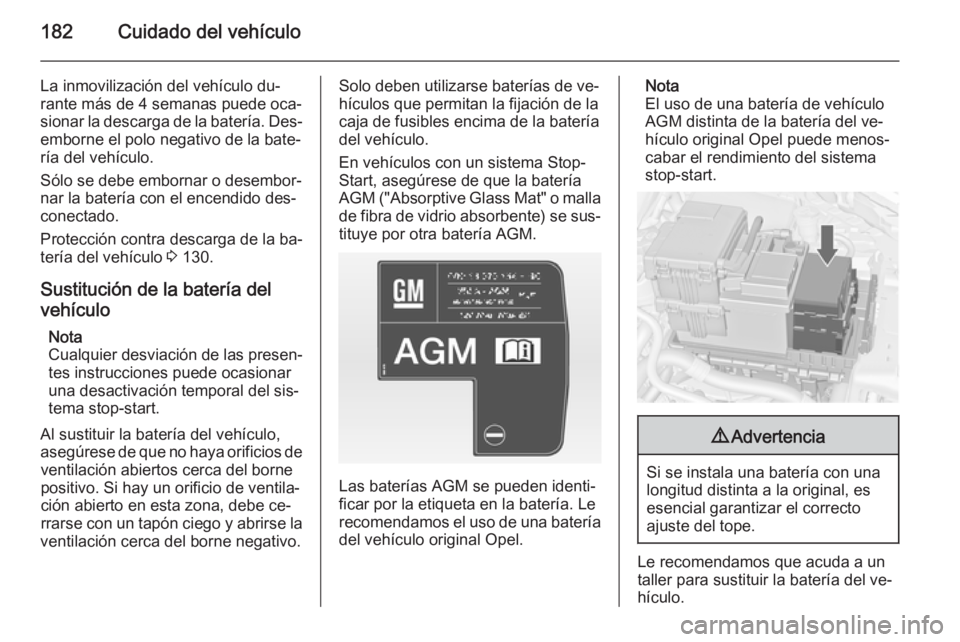

La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 130.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la
ventilación cerca del borne negativo.Solo deben utilizarse baterías de ve‐ hículos que permitan la fijación de la
caja de fusibles encima de la batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye por otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
del vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.9 Advertencia
Si se instala una batería con una
longitud distinta a la original, es
esencial garantizar el correcto
ajuste del tope.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.

Cuidado del vehículo183

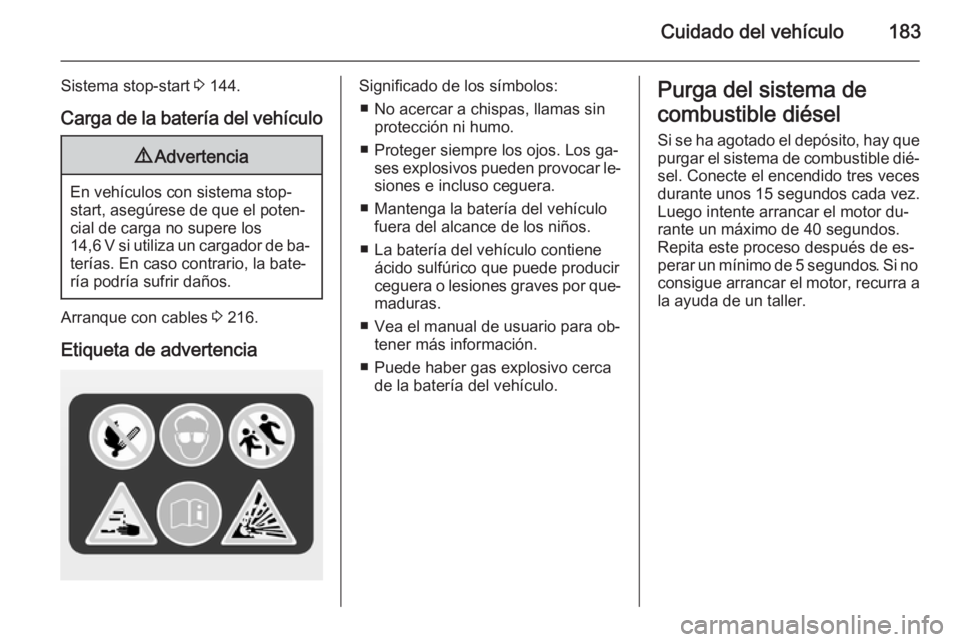

Sistema stop-start 3 144.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 216.
Etiqueta de advertencia
Significado de los símbolos: ■ No acercar a chispas, llamas sin protección ni humo.
■ Proteger siempre los ojos. Los ga‐ ses explosivos pueden provocar le‐
siones e incluso ceguera.
■ Mantenga la batería del vehículo fuera del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Vea el manual de usuario para ob‐ tener más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.Purga del sistema de
combustible diésel Si se ha agotado el depósito, hay quepurgar el sistema de combustible dié‐
sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐ perar un mínimo de 5 segundos. Si no consigue arrancar el motor, recurra a
la ayuda de un taller.

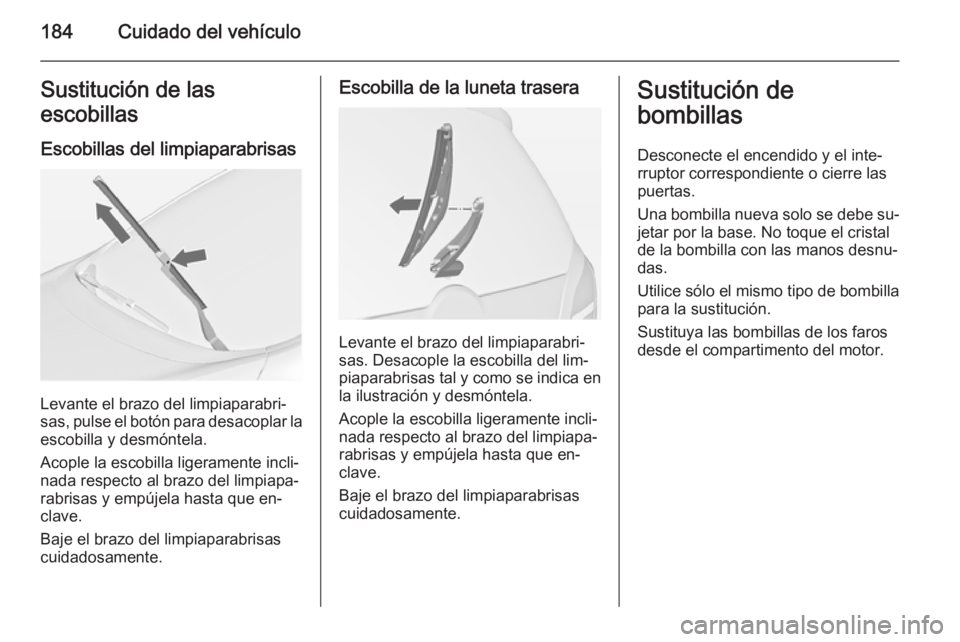

184Cuidado del vehículoSustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐
jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐ das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.

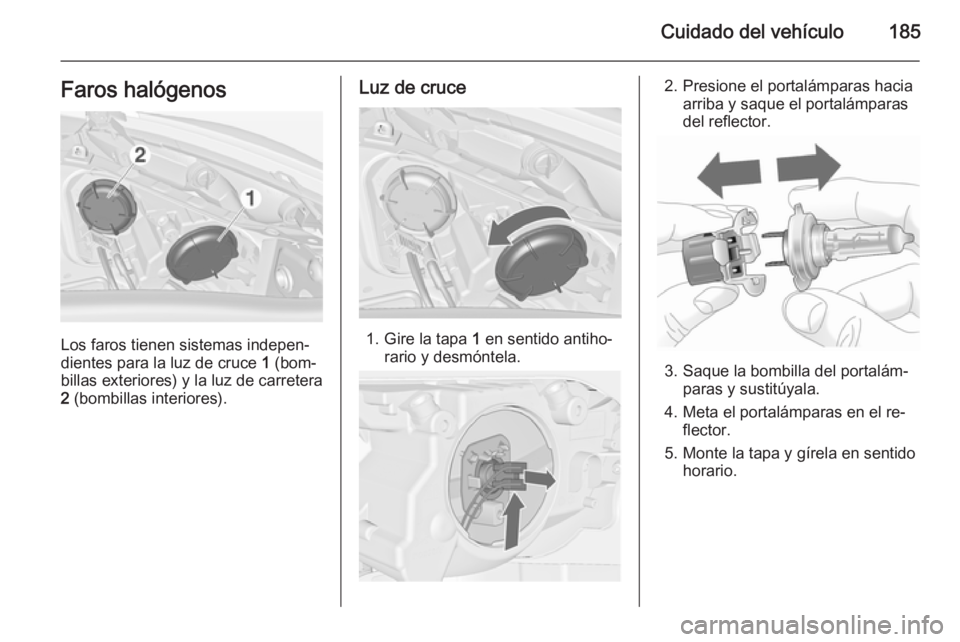

Cuidado del vehículo185Faros halógenos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce 1 (bom‐
billas exteriores) y la luz de carretera 2 (bombillas interiores).
Luz de cruce
1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.
2. Presione el portalámparas hacia arriba y saque el portalámparas
del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Meta el portalámparas en el re‐ flector.
5. Monte la tapa y gírela en sentido horario.

186Cuidado del vehículo

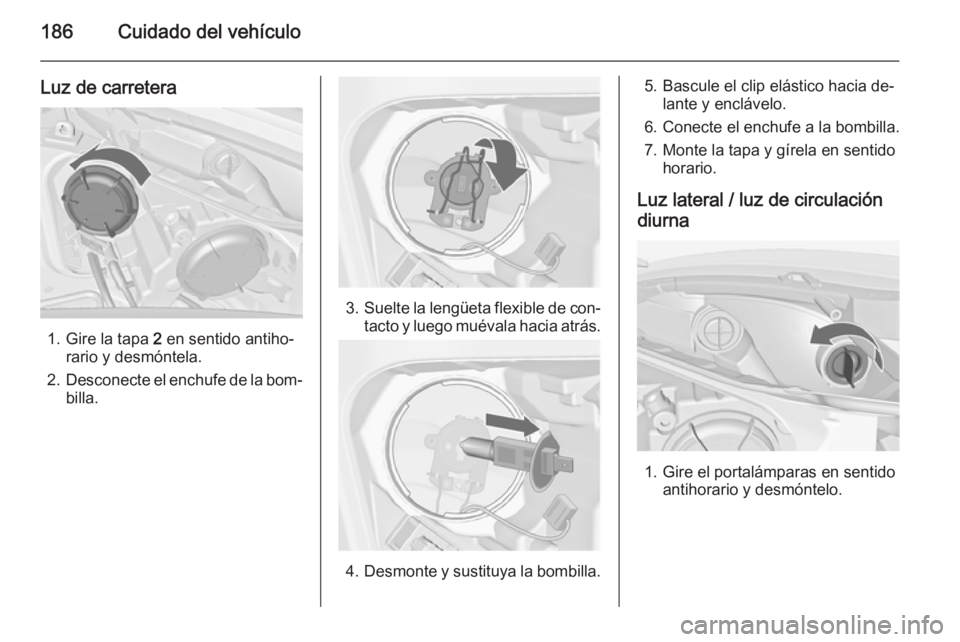

Luz de carretera
1. Gire la tapa 2 en sentido antiho‐
rario y desmóntela.
2. Desconecte el enchufe de la bom‐
billa.
3. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
4. Desmonte y sustituya la bombilla.
5. Bascule el clip elástico hacia de‐
lante y enclávelo.
6. Conecte el enchufe a la bombilla.
7. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna
1. Gire el portalámparas en sentido antihorario y desmóntelo.

Cuidado del vehículo187

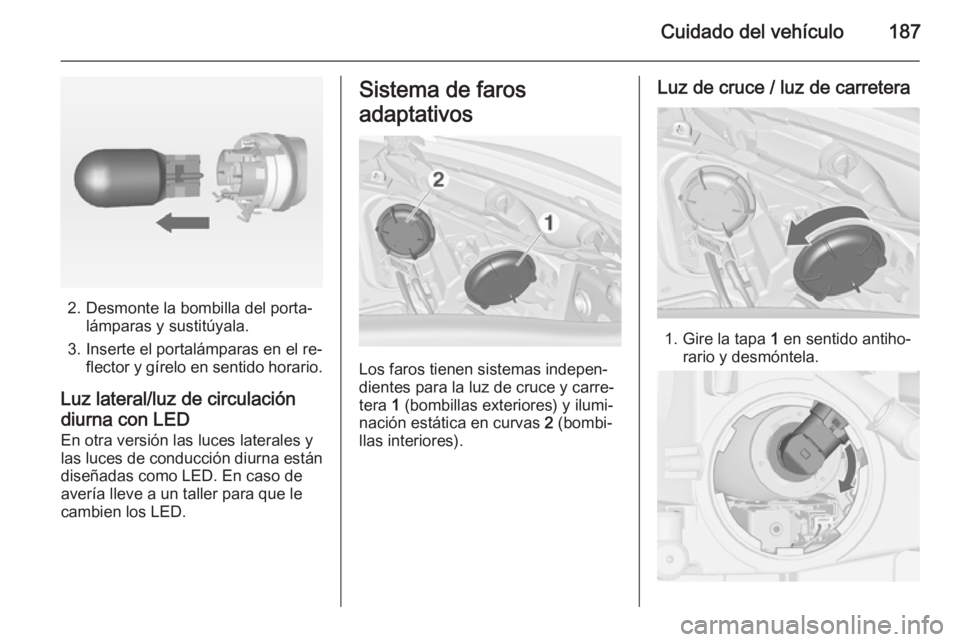

2. Desmonte la bombilla del porta‐lámparas y sustitúyala.
3. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luz lateral/luz de circulación diurna con LED En otra versión las luces laterales y
las luces de conducción diurna están
diseñadas como LED. En caso de
avería lleve a un taller para que le
cambien los LED.
Sistema de faros
adaptativos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce y carre‐
tera 1 (bombillas exteriores) y ilumi‐
nación estática en curvas 2 (bombi‐
llas interiores).
Luz de cruce / luz de carretera
1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.

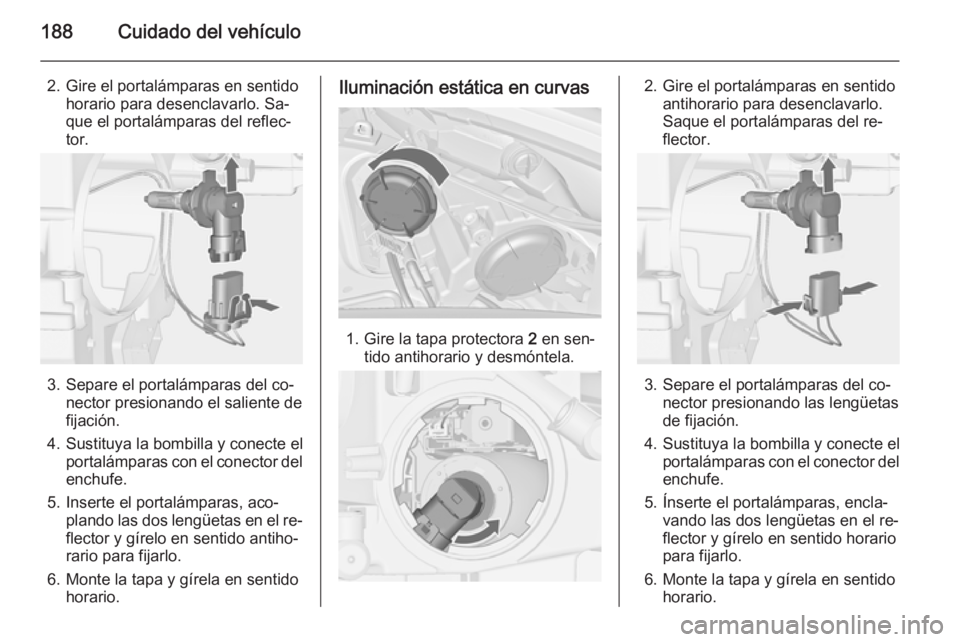

188Cuidado del vehículo
2. Gire el portalámparas en sentidohorario para desenclavarlo. Sa‐
que el portalámparas del reflec‐
tor.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Inserte el portalámparas, aco‐ plando las dos lengüetas en el re‐
flector y gírelo en sentido antiho‐
rario para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Iluminación estática en curvas
1. Gire la tapa protectora 2 en sen‐
tido antihorario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando las lengüetas
de fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
