Cuidado del vehículo209

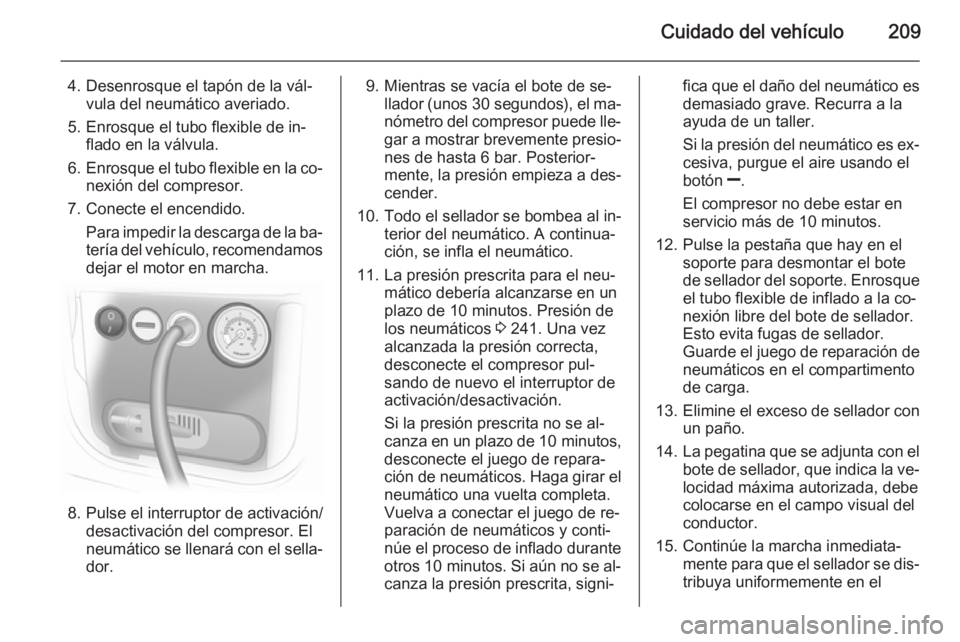

4. Desenrosque el tapón de la vál‐vula del neumático averiado.
5. Enrosque el tubo flexible de in‐ flado en la válvula.
6. Enrosque el tubo flexible en la co‐
nexión del compresor.
7. Conecte el encendido. Para impedir la descarga de la ba‐
tería del vehículo, recomendamos
dejar el motor en marcha.
8. Pulse el interruptor de activación/ desactivación del compresor. El
neumático se llenará con el sella‐
dor.
9. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐
gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
10. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
11. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de 10 minutos. Presión de
los neumáticos 3 241. Una vez
alcanzada la presión correcta,
desconecte el compresor pul‐
sando de nuevo el interruptor de
activación/desactivación.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y conti‐
núe el proceso de inflado durante
otros 10 minutos . Si aún no se al‐
canza la presión prescrita, signi‐fica que el daño del neumático es demasiado grave. Recurra a la
ayuda de un taller.
Si la presión del neumático es ex‐ cesiva, purgue el aire usando el
botón ].
El compresor no debe estar en
servicio más de 10 minutos.
12. Pulse la pestaña que hay en el soporte para desmontar el bote
de sellador del soporte. Enrosque el tubo flexible de inflado a la co‐
nexión libre del bote de sellador.
Esto evita fugas de sellador.
Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
13. Elimine el exceso de sellador con
un paño.
14. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
15. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente en el

210Cuidado del vehículo

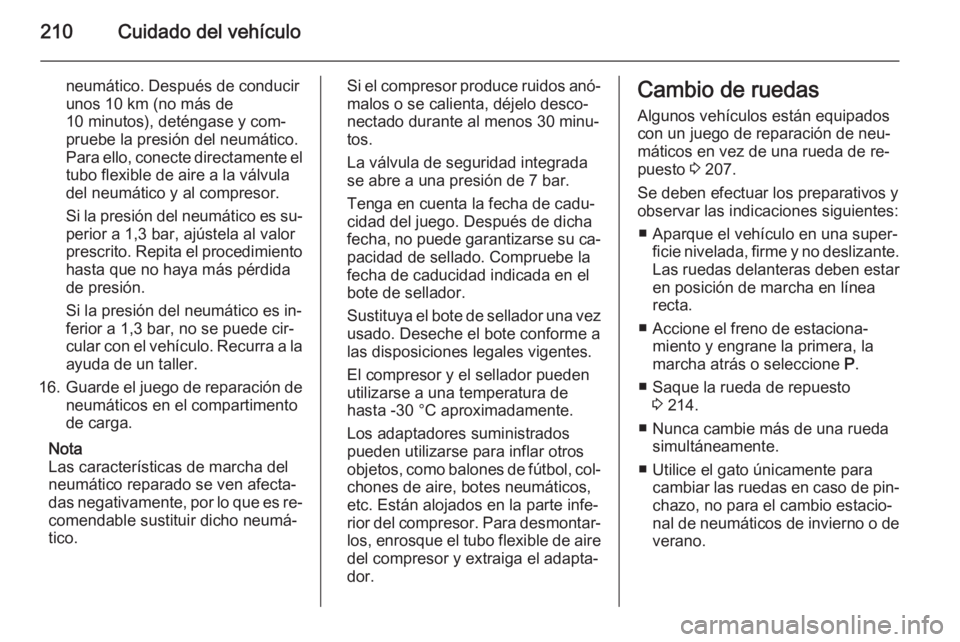

neumático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el
tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
16. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos 30 minu‐
tos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐
pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,
etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 207.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o seleccione P.
■ Saque la rueda de repuesto 3 214.
■ Nunca cambie más de una rueda simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de
verano.

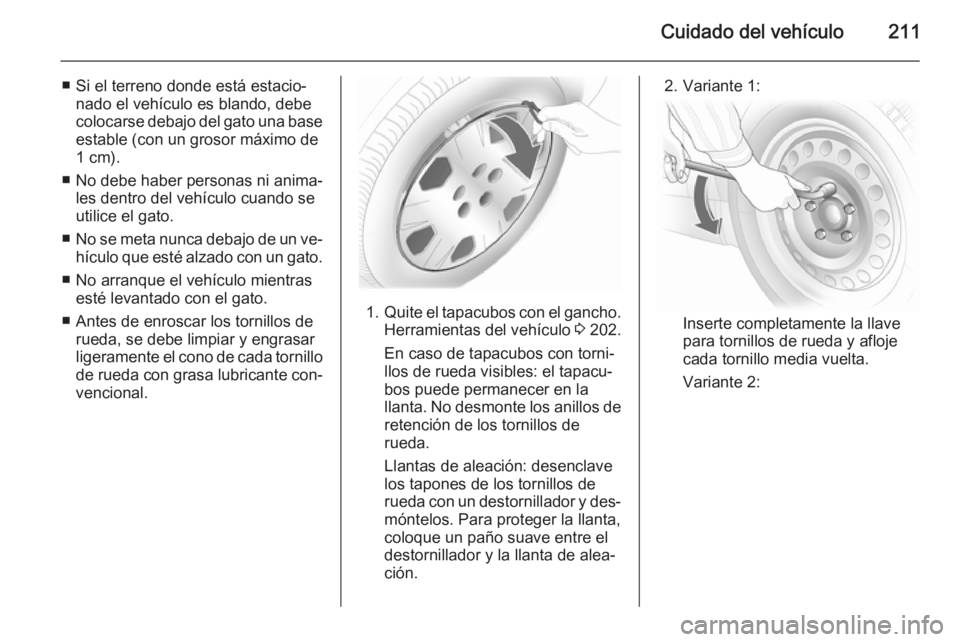

Cuidado del vehículo211
■ Si el terreno donde está estacio‐nado el vehículo es blando, debe
colocarse debajo del gato una base
estable (con un grosor máximo de
1 cm).
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el vehículo mientras esté levantado con el gato.
■ Antes de enroscar los tornillos de rueda, se debe limpiar y engrasar
ligeramente el cono de cada tornillo
de rueda con grasa lubricante con‐
vencional.
1. Quite el tapacubos con el gancho.
Herramientas del vehículo 3 202.
En caso de tapacubos con torni‐
llos de rueda visibles: el tapacu‐
bos puede permanecer en la
llanta. No desmonte los anillos de
retención de los tornillos de
rueda.
Llantas de aleación: desenclave
los tapones de los tornillos de
rueda con un destornillador y des‐
móntelos. Para proteger la llanta, coloque un paño suave entre el
destornillador y la llanta de alea‐
ción.
2. Variante 1:
Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Variante 2:

212Cuidado del vehículo

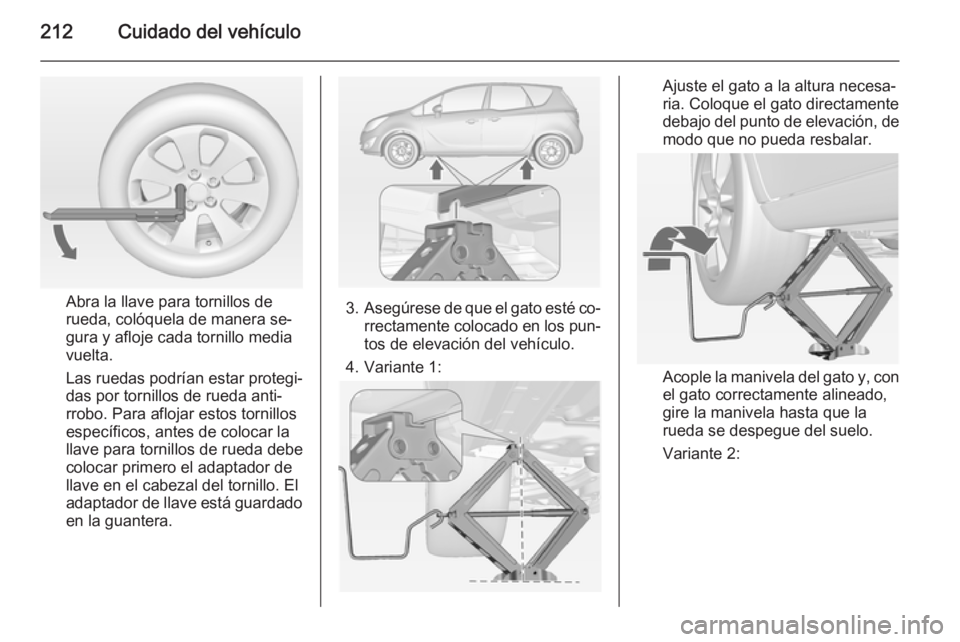

Abra la llave para tornillos de
rueda, colóquela de manera se‐
gura y afloje cada tornillo media
vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador de
llave en el cabezal del tornillo. El
adaptador de llave está guardado
en la guantera.3. Asegúrese de que el gato esté co‐
rrectamente colocado en los pun‐ tos de elevación del vehículo.
4. Variante 1:
Ajuste el gato a la altura necesa‐
ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
Variante 2:

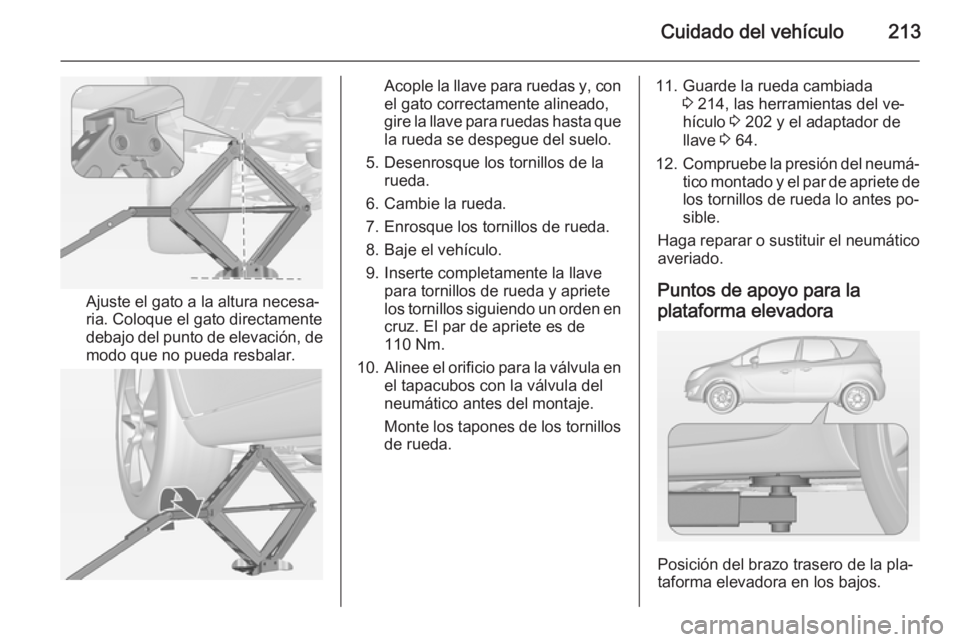

Cuidado del vehículo213
Ajuste el gato a la altura necesa‐
ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda. 7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en
cruz. El par de apriete es de
110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de los tornillos
de rueda.11. Guarde la rueda cambiada 3 214, las herramientas del ve‐
hículo 3 202 y el adaptador de
llave 3 64.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
los tornillos de rueda lo antes po‐
sible.
Haga reparar o sustituir el neumático
averiado.
Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora en los bajos.

214Cuidado del vehículo

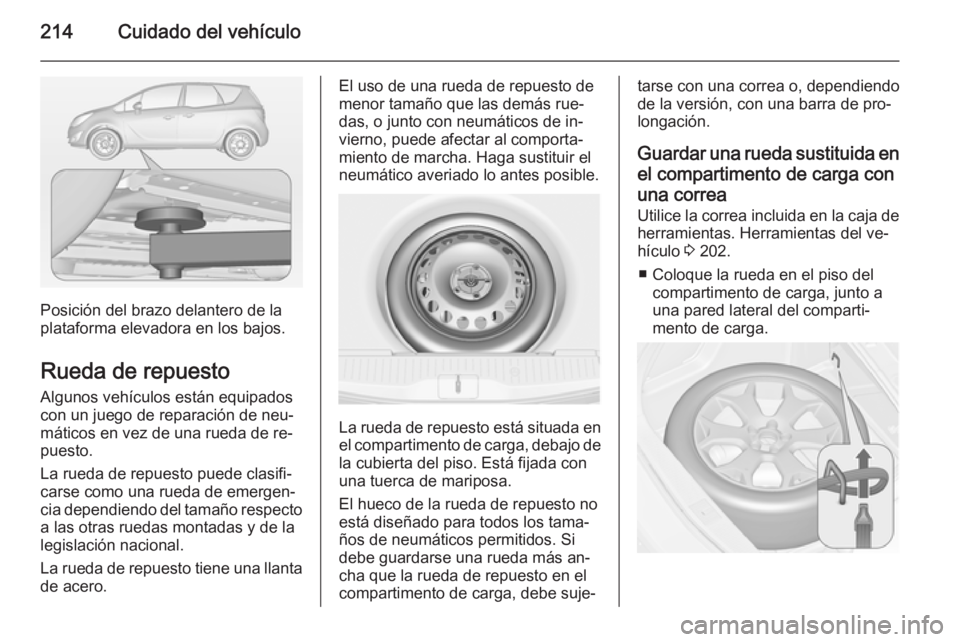

Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto a las otras ruedas montadas y de la
legislación nacional.
La rueda de repuesto tiene una llanta
de acero.
El uso de una rueda de repuesto de
menor tamaño que las demás rue‐
das, o junto con neumáticos de in‐
vierno, puede afectar al comporta‐
miento de marcha. Haga sustituir el
neumático averiado lo antes posible.
La rueda de repuesto está situada en el compartimento de carga, debajo de
la cubierta del piso. Está fijada con
una tuerca de mariposa.
El hueco de la rueda de repuesto no
está diseñado para todos los tama‐
ños de neumáticos permitidos. Si
debe guardarse una rueda más an‐
cha que la rueda de repuesto en el
compartimento de carga, debe suje‐
tarse con una correa o, dependiendo de la versión, con una barra de pro‐
longación.
Guardar una rueda sustituida en el compartimento de carga con
una correa
Utilice la correa incluida en la caja de herramientas. Herramientas del ve‐
hículo 3 202.
■ Coloque la rueda en el piso del compartimento de carga, junto a
una pared lateral del comparti‐ mento de carga.

Cuidado del vehículo215

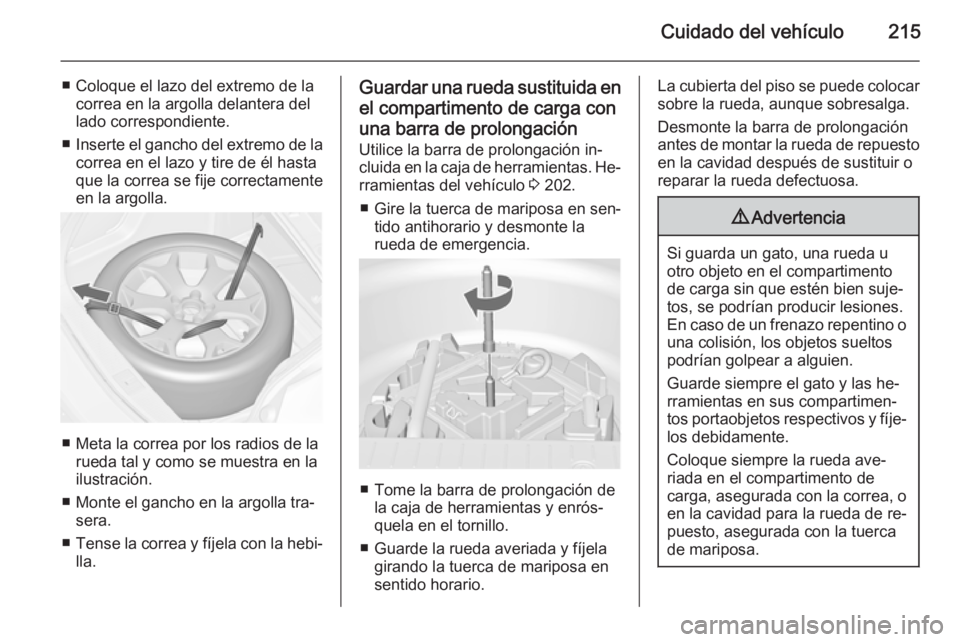

■ Coloque el lazo del extremo de lacorrea en la argolla delantera del
lado correspondiente.
■ Inserte el gancho del extremo de la
correa en el lazo y tire de él hasta
que la correa se fije correctamente
en la argolla.
■ Meta la correa por los radios de la rueda tal y como se muestra en la
ilustración.
■ Monte el gancho en la argolla tra‐ sera.
■ Tense la correa y fíjela con la hebi‐
lla.
Guardar una rueda sustituida en
el compartimento de carga con
una barra de prolongación Utilice la barra de prolongación in‐
cluida en la caja de herramientas. He‐
rramientas del vehículo 3 202.
■ Gire la tuerca de mariposa en sen‐ tido antihorario y desmonte la
rueda de emergencia.
■ Tome la barra de prolongación de la caja de herramientas y enrós‐
quela en el tornillo.
■ Guarde la rueda averiada y fíjela girando la tuerca de mariposa en
sentido horario.
La cubierta del piso se puede colocar
sobre la rueda, aunque sobresalga.
Desmonte la barra de prolongación
antes de montar la rueda de repuesto en la cavidad después de sustituir o
reparar la rueda defectuosa.9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐ los debidamente.
Coloque siempre la rueda ave‐
riada en el compartimento de
carga, asegurada con la correa, o
en la cavidad para la rueda de re‐
puesto, asegurada con la tuerca de mariposa.

216Cuidado del vehículo

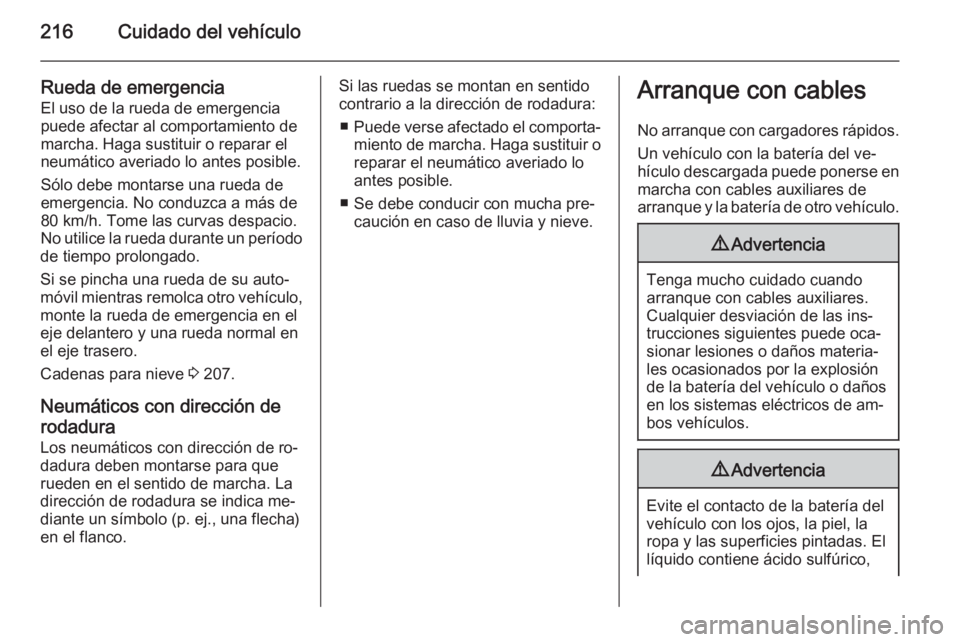

Rueda de emergenciaEl uso de la rueda de emergencia
puede afectar al comportamiento de marcha. Haga sustituir o reparar el
neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de 80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 207.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería del ve‐
hículo descargada puede ponerse en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería del vehículo o daños en los sistemas eléctricos de am‐
bos vehículos.
9 Advertencia
Evite el contacto de la batería del
vehículo con los ojos, la piel, la
ropa y las superficies pintadas. El
líquido contiene ácido sulfúrico,

Cuidado del vehículo217que puede ocasionar lesiones y
daños en caso de contacto directo con el mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería del
vehículo.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐
rior a la de la batería descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en motores diésel, de 25 mm 2
).
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ No se apoye sobre la batería du‐rante el arranque con los cables au‐
xiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso dearranque con cables.
■ Accione el freno de estaciona‐ miento; cambio manual en punto
muerto, cambio automático en P.

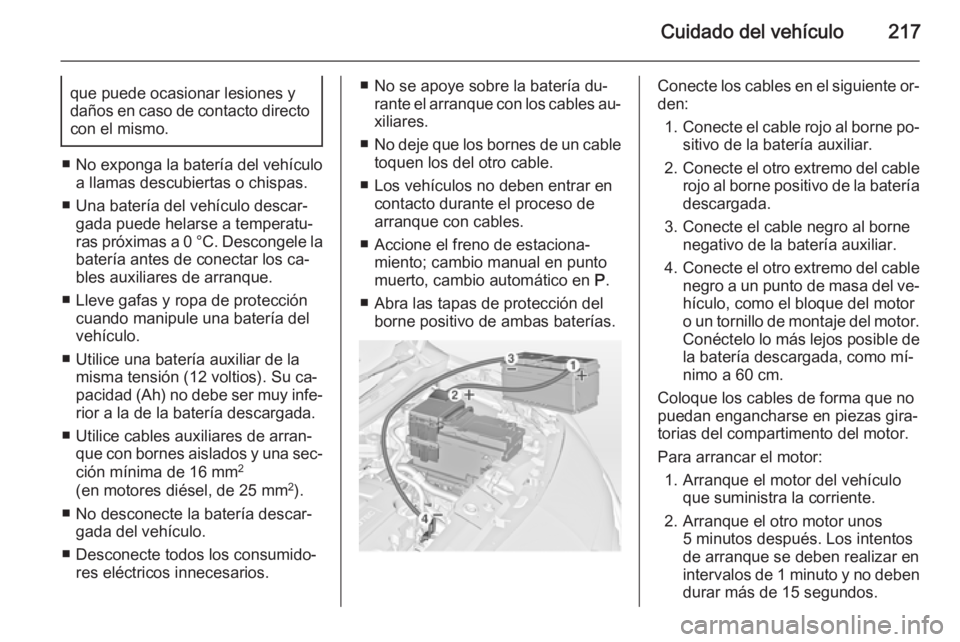

■ Abra las tapas de protección del borne positivo de ambas baterías.Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.

218Cuidado del vehículo
3. Deje en marcha los dos motoresal ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmicatrasera) en el vehículo que recibe
corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐

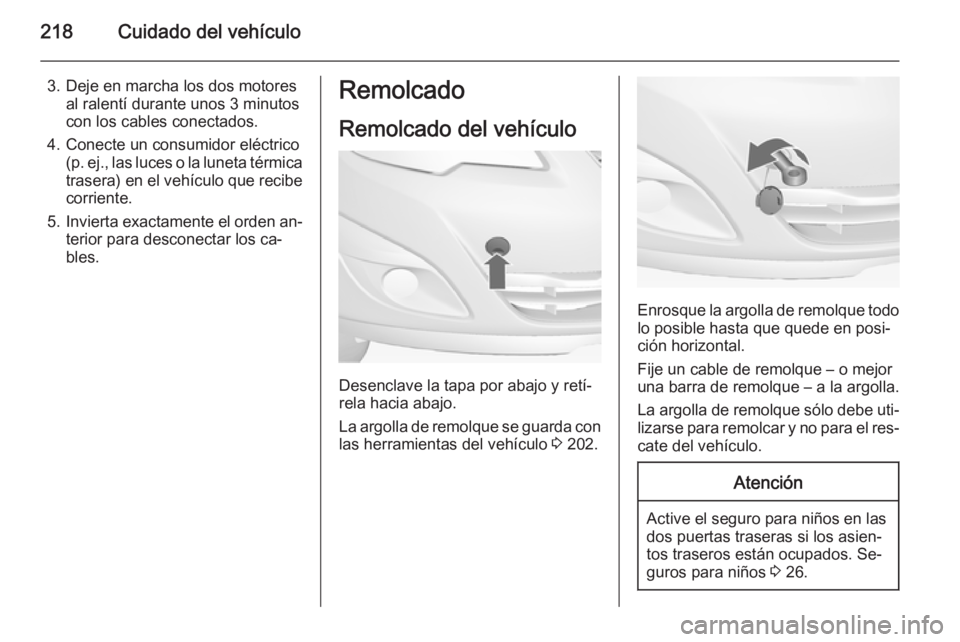

bles.Remolcado
Remolcado del vehículo
Desenclave la tapa por abajo y retí‐
rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 202.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐
lizarse para remolcar y no para el res‐ cate del vehículo.
Atención
Active el seguro para niños en las
dos puertas traseras si los asien‐
tos traseros están ocupados. Se‐
guros para niños 3 26.
