Cuidado del vehículo189
Luz lateral / luz de circulacióndiurna Las luces laterales y las luces de cir‐
culación diurna están diseñadas
como LED. En caso de avería lleve a
un taller para que le cambien los LED.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido
antihorario y sáquelo del reflector.
2. Separe el portalámparas del co‐nector presionando el saliente de
fijación.
3. Desmonte y sustituya el portalám‐
paras con una bombilla.
4. Fije el conector.
5. Meta el portalámparas en el re‐ flector.
6. Gire el portalámparas en sentido horario y enclávelo.
Intermitentes delanteros
1. Gire el portalámparas en sentido antihorario y desmóntelo.

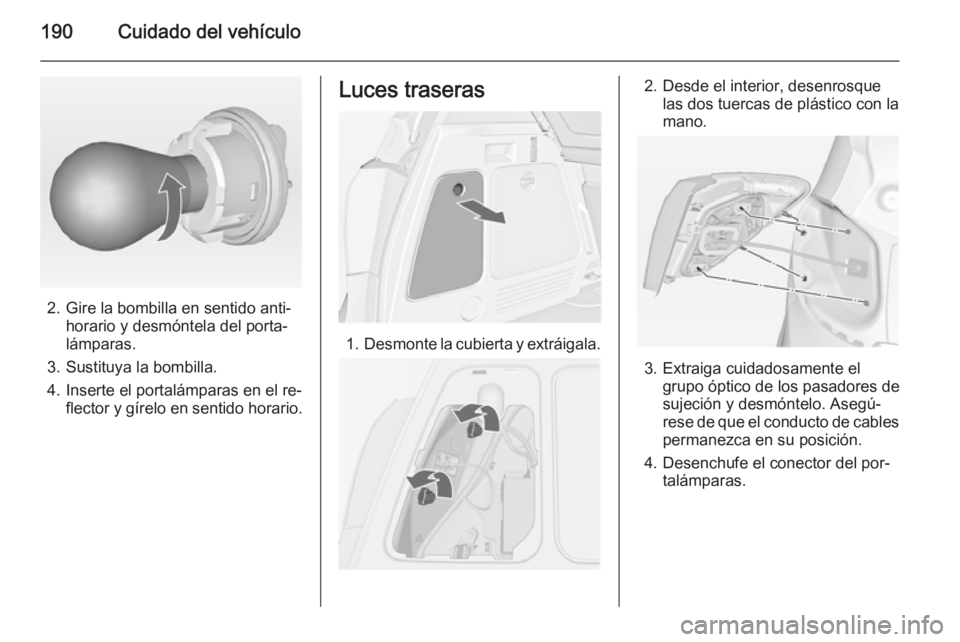

190Cuidado del vehículo
2. Gire la bombilla en sentido anti‐horario y desmóntela del porta‐
lámparas.
3. Sustituya la bombilla.
4. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luces traseras
1.Desmonte la cubierta y extráigala.
2. Desde el interior, desenrosque
las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico de los pasadores de
sujeción y desmóntelo. Asegú‐
rese de que el conducto de cables permanezca en su posición.
4. Desenchufe el conector del por‐ talámparas.

Cuidado del vehículo191
5. Desenclave las cuatro lengüetasde sujeción y desmonte el porta‐
lámparas.
6. Desmonte y sustituya la bombilla.
Luz trasera y luz de freno ( 1)
Luz trasera ( 2)
Intermitente ( 3)
Versión con diodo luminoso
(LED):
Sólo se pueden cambiar la luz de
freno ( 1) y los intermitentes ( 2).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte el
enchufe del cableado. Monte el
grupo óptico en los pasadores de
sujeción y apriete las tuercas de
fijación. Cierre y enclave la tapa.
8. Conecte el encendido, encienda y
compruebe todas las luces.
Luces traseras del marco del
portón trasero
1. Abra el portón trasero y desmonte
la tapa con un destornillador.

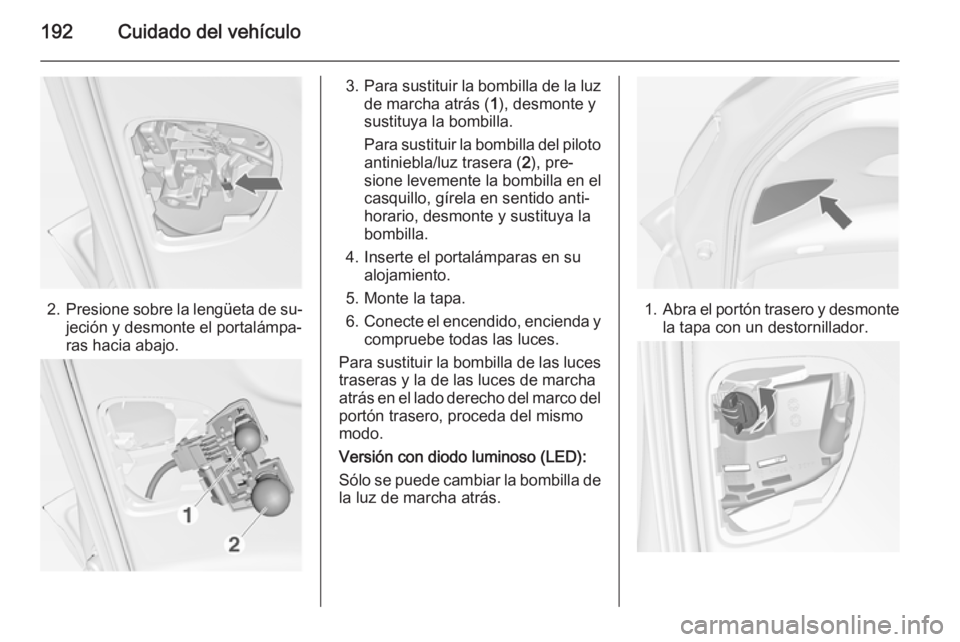

192Cuidado del vehículo
2.Presione sobre la lengüeta de su‐
jeción y desmonte el portalámpa‐
ras hacia abajo.
3. Para sustituir la bombilla de la luz
de marcha atrás ( 1), desmonte y
sustituya la bombilla.
Para sustituir la bombilla del piloto
antiniebla/luz trasera ( 2), pre‐
sione levemente la bombilla en el
casquillo, gírela en sentido anti‐
horario, desmonte y sustituya la
bombilla.
4. Inserte el portalámparas en su alojamiento.
5. Monte la tapa.
6. Conecte el encendido, encienda y
compruebe todas las luces.
Para sustituir la bombilla de las luces traseras y la de las luces de marcha
atrás en el lado derecho del marco del
portón trasero, proceda del mismo
modo.
Versión con diodo luminoso (LED): Sólo se puede cambiar la bombilla de la luz de marcha atrás.
1. Abra el portón trasero y desmonte
la tapa con un destornillador.

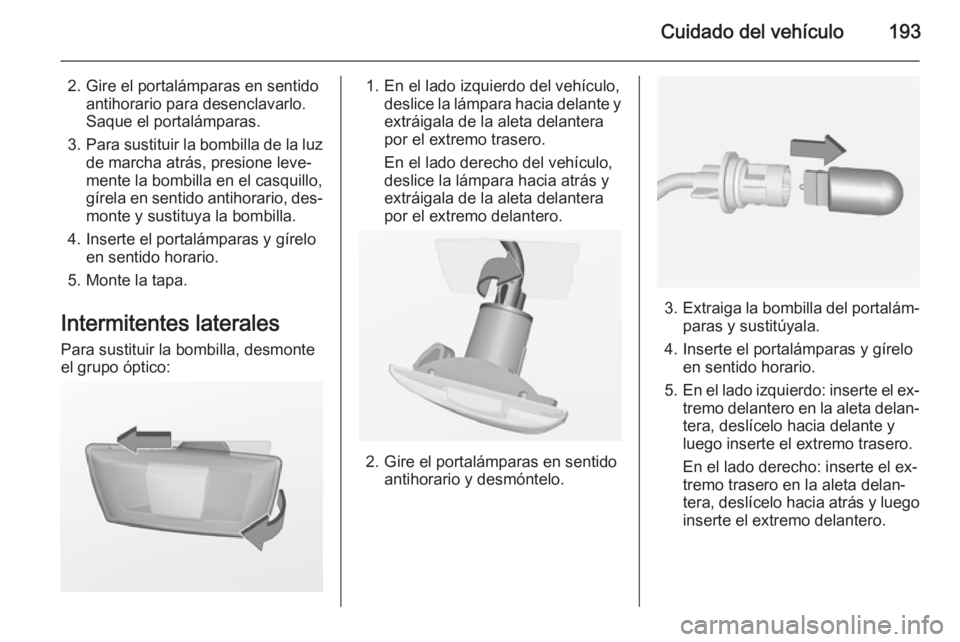

Cuidado del vehículo193
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas.
3. Para sustituir la bombilla de la luz
de marcha atrás, presione leve‐
mente la bombilla en el casquillo,
gírela en sentido antihorario, des‐ monte y sustituya la bombilla.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Monte la tapa.
Intermitentes laterales Para sustituir la bombilla, desmonte
el grupo óptico:1. En el lado izquierdo del vehículo, deslice la lámpara hacia delante y
extráigala de la aleta delantera
por el extremo trasero.
En el lado derecho del vehículo,
deslice la lámpara hacia atrás y
extráigala de la aleta delantera
por el extremo delantero.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. En el lado izquierdo: inserte el ex‐
tremo delantero en la aleta delan‐tera, deslícelo hacia delante y
luego inserte el extremo trasero.
En el lado derecho: inserte el ex‐
tremo trasero en la aleta delan‐
tera, deslícelo hacia atrás y luego
inserte el extremo delantero.

194Cuidado del vehículoLuz de la matrícula
1. Meta el destornillador en la hen‐didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Iluminación de charcos
1. Desenclave la tapa por abajo y desmóntela.

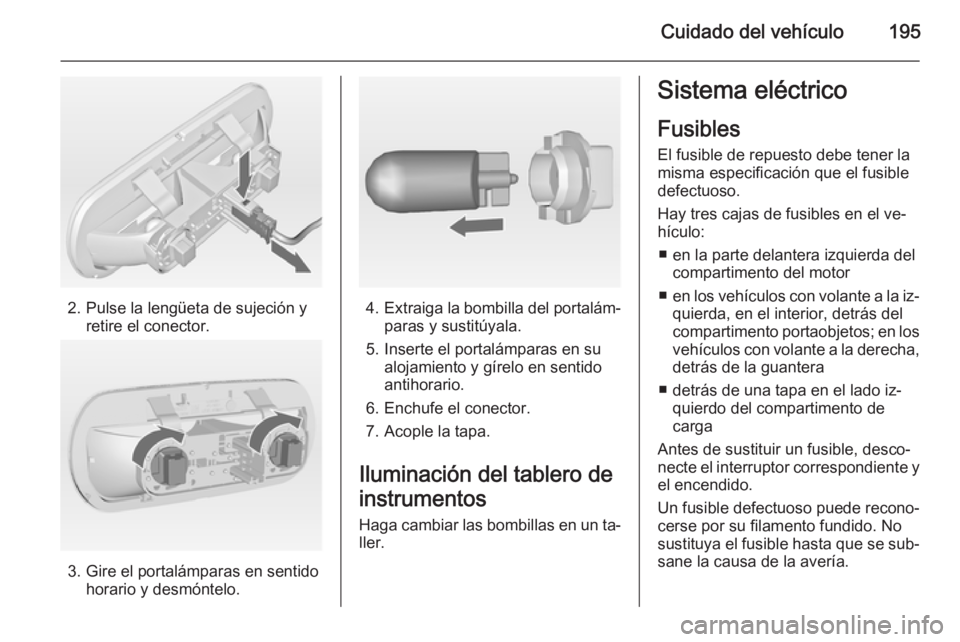

Cuidado del vehículo195
2. Pulse la lengüeta de sujeción yretire el conector.
3. Gire el portalámparas en sentidohorario y desmóntelo.
4.Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en su alojamiento y gírelo en sentido
antihorario.
6. Enchufe el conector.
7. Acople la tapa.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los vehículos con volante a la derecha,detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐
sane la causa de la avería.

196Cuidado del vehículo
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

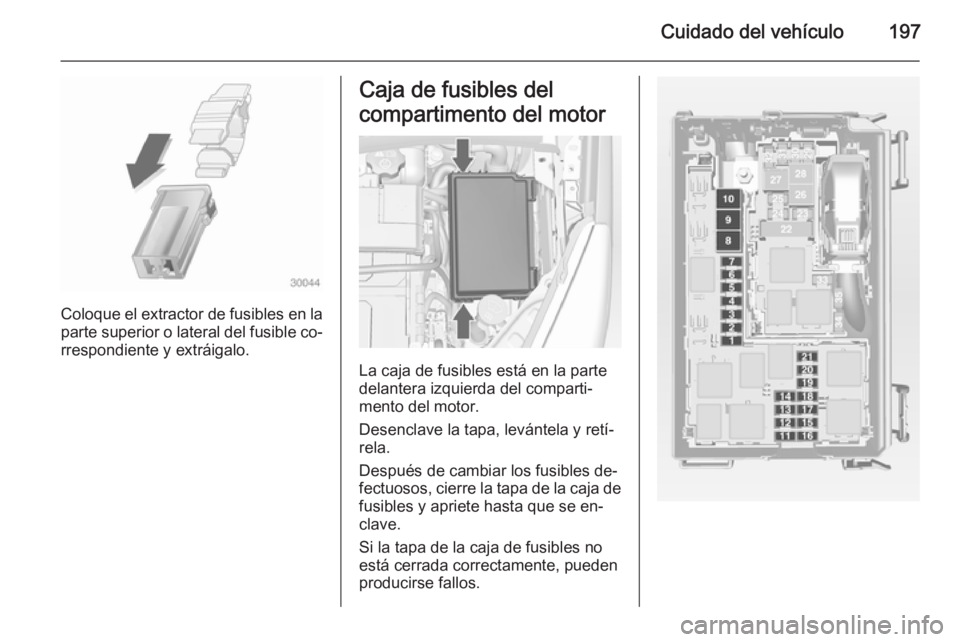

Cuidado del vehículo197
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

198Cuidado del vehículo
N.ºCircuito1Motor de arranque2–3Filtro de combustible, refrigera‐
ción4Bocina5Terminal 306Módulo de control del motor,
unidad de control de la caja de
cambios7Luces antiniebla8Refrigeración del motor9Refrigeración del motor10Bomba de vacío11Encendido, precalentamiento12Reglaje de los faros13Aire acondicionado, terminal 1514Unidad de control de la caja de
cambiosN.ºCircuito15Luz de carretera derecha16Luz de carretera izquierda17Módulo de control del motor18Módulo de control del motor,
terminal 1519Airbag20Módulo de control del motor21Módulo de control del motor,
terminal 87
