OPEL MERIVA 2014.5 Manual de Instrucciones (in Spanish)

Conducción y manejo1699Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado sólo debe
llenarse hasta el 80 % de su ca‐
pacidad.
La válvula múltiple del depósito de
gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera re‐ postado una cantidad mayor, le reco‐mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.

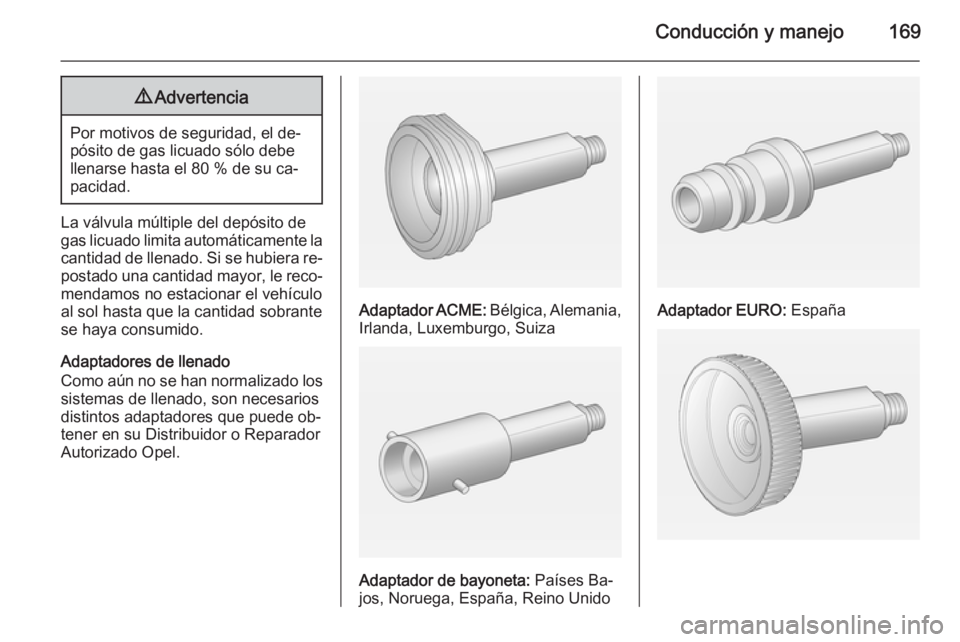

Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España

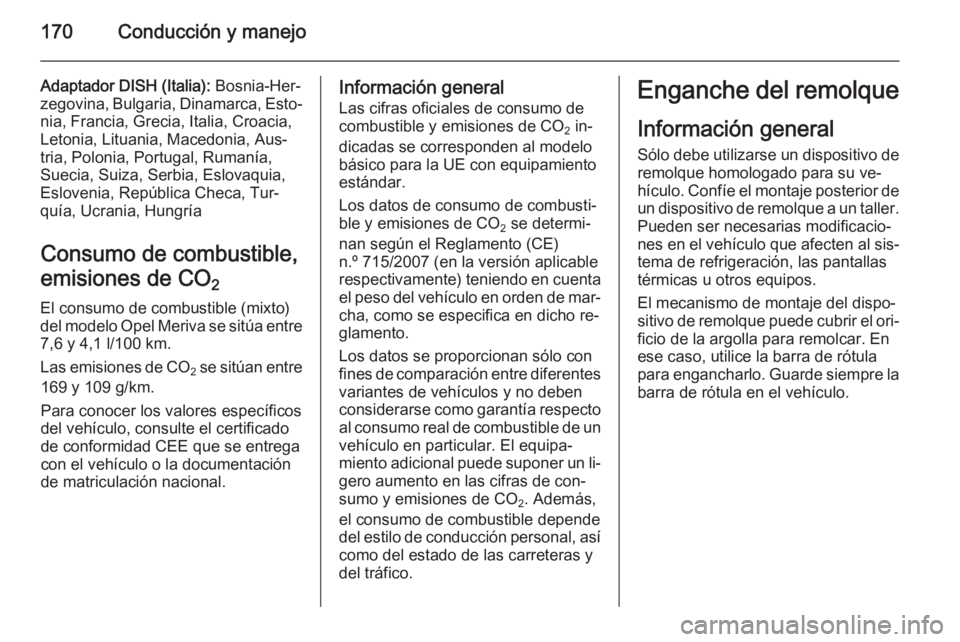

170Conducción y manejo
Adaptador DISH (Italia): Bosnia-Her‐
zegovina, Bulgaria, Dinamarca, Esto‐ nia, Francia, Grecia, Italia, Croacia,
Letonia, Lituania, Macedonia, Aus‐
tria, Polonia, Portugal, Rumanía,
Suecia, Suiza, Serbia, Eslovaquia,
Eslovenia, República Checa, Tur‐
quía, Ucrania, Hungría
Consumo de combustible,
emisiones de CO 2
El consumo de combustible (mixto)
del modelo Opel Meriva se sitúa entre 7,6 y 4,1 l/100 km.
Las emisiones de CO
2 se sitúan entre
169 y 109 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.Información general
Las cifras oficiales de consumo de
combustible y emisiones de CO 2 in‐
dicadas se corresponden al modelo básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la versión aplicable
respectivamente) teniendo en cuenta
el peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐glamento.
Los datos se proporcionan sólo con fines de comparación entre diferentes
variantes de vehículos y no deben
considerarse como garantía respecto
al consumo real de combustible de un vehículo en particular. El equipa‐
miento adicional puede suponer un li‐
gero aumento en las cifras de con‐
sumo y emisiones de CO 2. Además,
el consumo de combustible depende del estilo de conducción personal, así como del estado de las carreteras y
del tráfico.Enganche del remolque
Información general Sólo debe utilizarse un dispositivo de
remolque homologado para su ve‐
hículo. Confíe el montaje posterior de un dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al sis‐ tema de refrigeración, las pantallas
térmicas u otros equipos.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el ori‐ ficio de la argolla para remolcar. En
ese caso, utilice la barra de rótula para engancharlo. Guarde siempre la
barra de rótula en el vehículo.

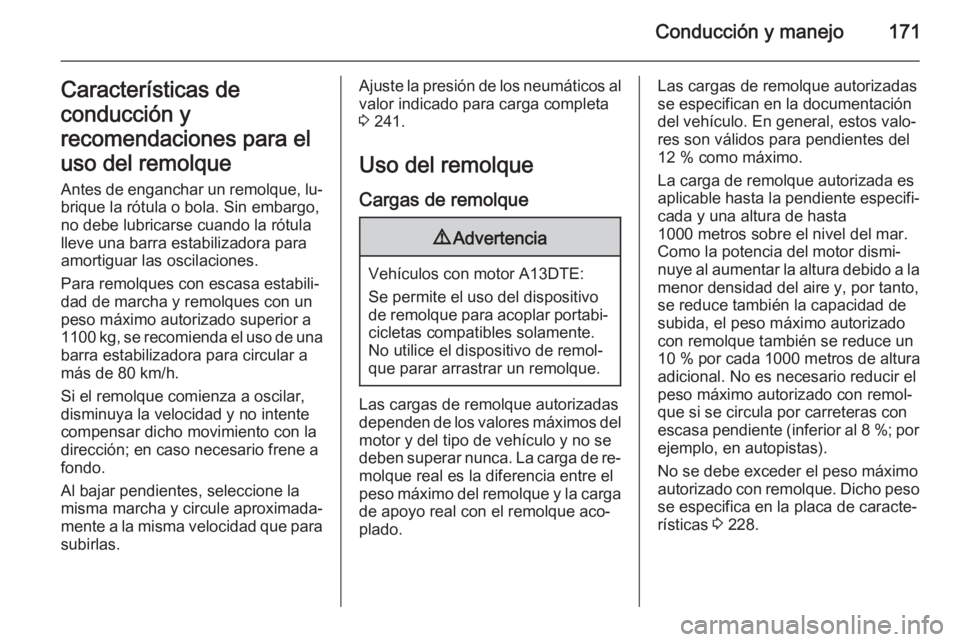

Conducción y manejo171Características de
conducción y
recomendaciones para el
uso del remolque
Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1100 kg, se recomienda el uso de una barra estabilizadora para circular a
más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 241.
Uso del remolque
Cargas de remolque9 Advertencia
Vehículos con motor A13DTE:
Se permite el uso del dispositivo
de remolque para acoplar portabi‐ cicletas compatibles solamente.
No utilice el dispositivo de remol‐
que parar arrastrar un remolque.
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga de remolque autorizada es
aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,se reduce también la capacidad desubida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐
que si se circula por carreteras con
escasa pendiente (inferior al 8 %; por
ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 228.

172Conducción y manejo

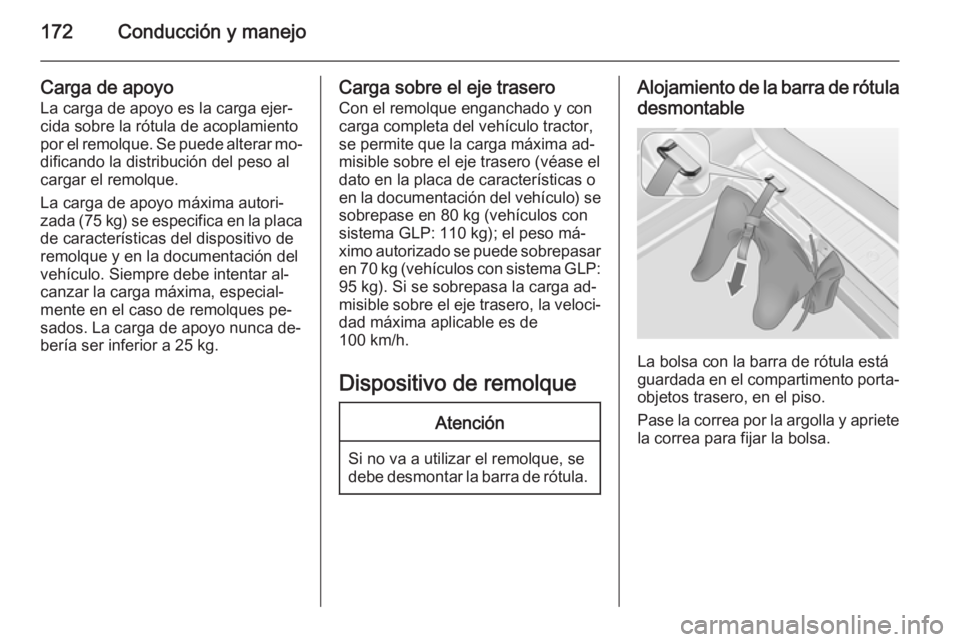

Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.
La carga de apoyo máxima autori‐
zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar al‐
canzar la carga máxima, especial‐
mente en el caso de remolques pe‐
sados. La carga de apoyo nunca de‐
bería ser inferior a 25 kg.Carga sobre el eje trasero
Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se
sobrepase en 80 kg (vehículos con sistema GLP: 110 kg); el peso má‐
ximo autorizado se puede sobrepasar en 70 kg (vehículos con sistema GLP:95 kg). Si se sobrepasa la carga ad‐
misible sobre el eje trasero, la veloci‐
dad máxima aplicable es de
100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Alojamiento de la barra de rótula
desmontable
La bolsa con la barra de rótula está
guardada en el compartimento porta‐
objetos trasero, en el piso.
Pase la correa por la argolla y apriete
la correa para fijar la bolsa.

Conducción y manejo173

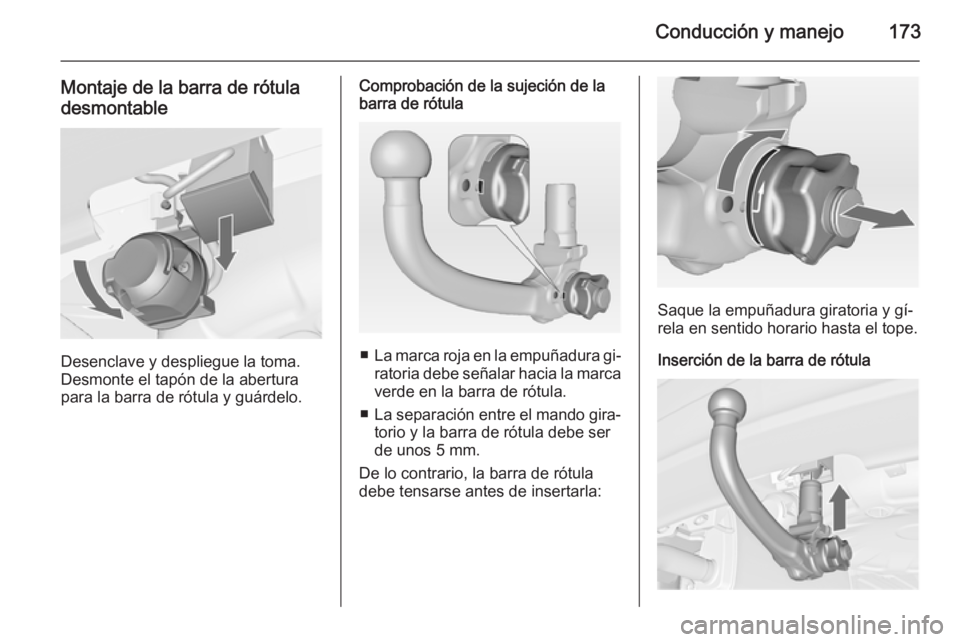

Montaje de la barra de rótula
desmontable
Desenclave y despliegue la toma.
Desmonte el tapón de la abertura
para la barra de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
■ La marca roja en la empuñadura gi‐
ratoria debe señalar hacia la marca
verde en la barra de rótula.
■ La separación entre el mando gira‐
torio y la barra de rótula debe ser
de unos 5 mm.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
Saque la empuñadura giratoria y gí‐
rela en sentido horario hasta el tope.
Inserción de la barra de rótula

174Conducción y manejo
Inserte la barra de rótula tensada en
la abertura y presione con fuerza ha‐
cia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve au‐
tomáticamente a su posición original
y queda apoyada, sin separación, en la barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave en sentido horario. Saque la
llave y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
■ La marca verde en la empuñadura giratoria debe señalar hacia la
marca verde en la barra de rótula.
■ No debe haber separación entre la empuñadura giratoria y la barra de
rótula.
■ La barra de rótula debe estar firme‐
mente enclavada en la abertura.
■ La barra de rótula debe estar blo‐ queada y la llave sacada.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda
de un taller.
Desmontaje de la barra de
rótula desmontable

Conducción y manejo175

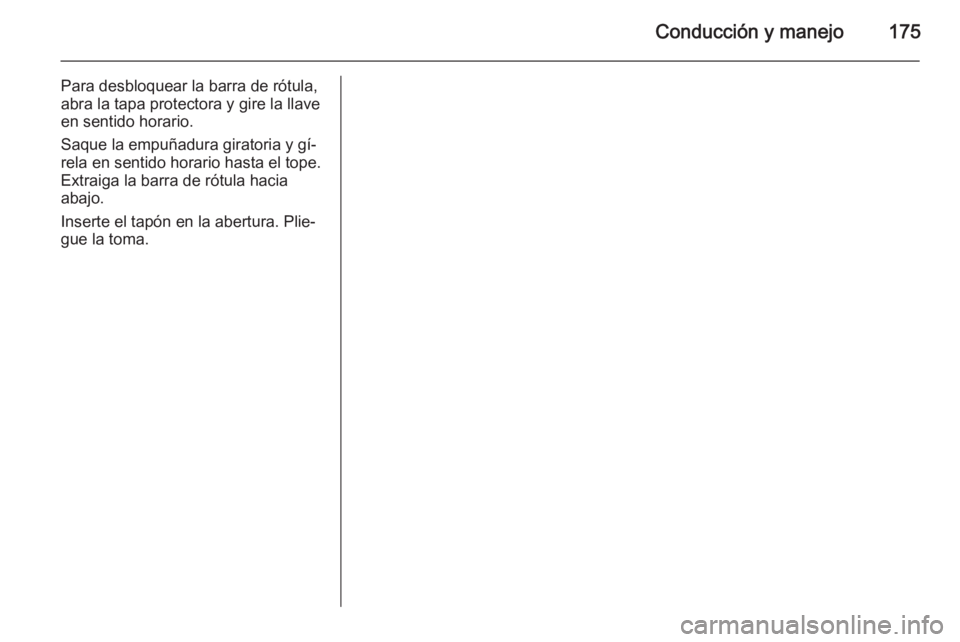

Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
en sentido horario.
Saque la empuñadura giratoria y gí‐
rela en sentido horario hasta el tope.
Extraiga la barra de rótula hacia
abajo.
Inserte el tapón en la abertura. Plie‐
gue la toma.

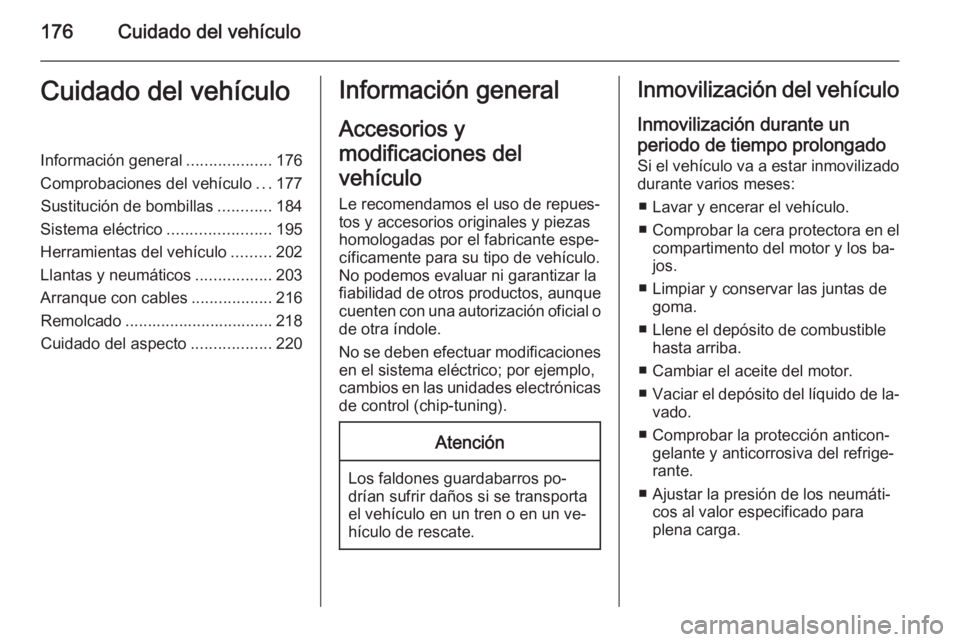

176Cuidado del vehículoCuidado del vehículoInformación general...................176
Comprobaciones del vehículo ...177
Sustitución de bombillas ............184
Sistema eléctrico .......................195
Herramientas del vehículo .........202
Llantas y neumáticos .................203
Arranque con cables ..................216
Remolcado ................................. 218 Cuidado del aspecto ..................220Información general
Accesorios y
modificaciones del
vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas homologadas por el fabricante espe‐cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque cuenten con una autorización oficial o
de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Atención
Los faldones guardabarros po‐
drían sufrir daños si se transporta
el vehículo en un tren o en un ve‐
hículo de rescate.
Inmovilización del vehículo
Inmovilización durante un
periodo de tiempo prolongado Si el vehículo va a estar inmovilizado
durante varios meses:
■ Lavar y encerar el vehículo.
■ Comprobar la cera protectora en el
compartimento del motor y los ba‐
jos.
■ Limpiar y conservar las juntas de goma.
■ Llene el depósito de combustible hasta arriba.
■ Cambiar el aceite del motor.
■ Vaciar el depósito del líquido de la‐
vado.
■ Comprobar la protección anticon‐ gelante y anticorrosiva del refrige‐
rante.
■ Ajustar la presión de los neumáti‐ cos al valor especificado para
plena carga.

Cuidado del vehículo177

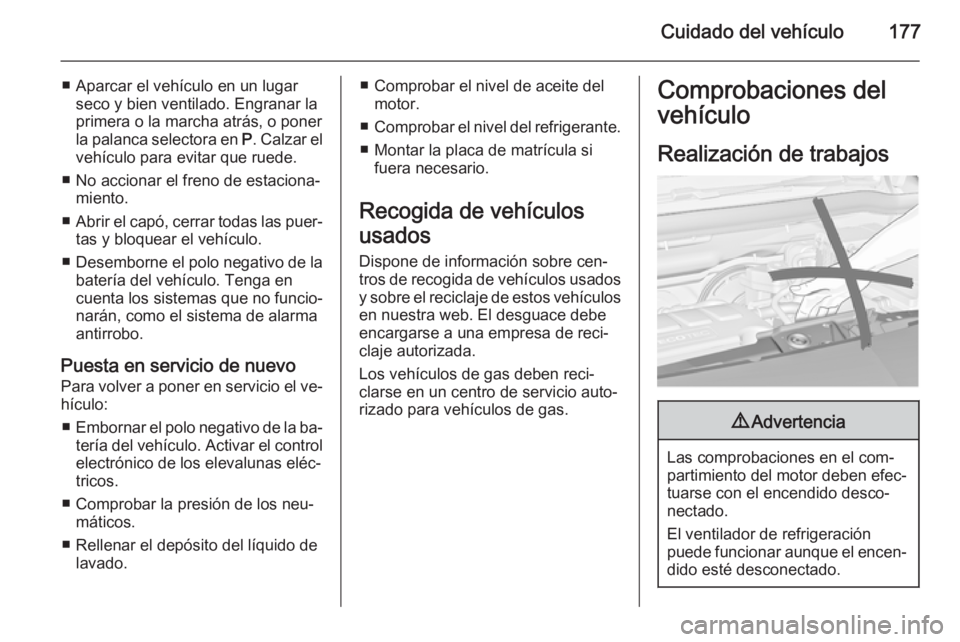

■ Aparcar el vehículo en un lugarseco y bien ventilado. Engranar la
primera o la marcha atrás, o poner
la palanca selectora en P. Calzar el
vehículo para evitar que ruede.
■ No accionar el freno de estaciona‐ miento.
■ Abrir el capó, cerrar todas las puer‐
tas y bloquear el vehículo.
■ Desemborne el polo negativo de la
batería del vehículo. Tenga en
cuenta los sistemas que no funcio‐
narán, como el sistema de alarma
antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el ve‐hículo:
■ Embornar el polo negativo de la ba‐
tería del vehículo. Activar el controlelectrónico de los elevalunas eléc‐
tricos.
■ Comprobar la presión de los neu‐ máticos.
■ Rellenar el depósito del líquido de lavado.■ Comprobar el nivel de aceite delmotor.
■ Comprobar el nivel del refrigerante.
■ Montar la placa de matrícula si fuera necesario.
Recogida de vehículos
usados
Dispone de información sobre cen‐
tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

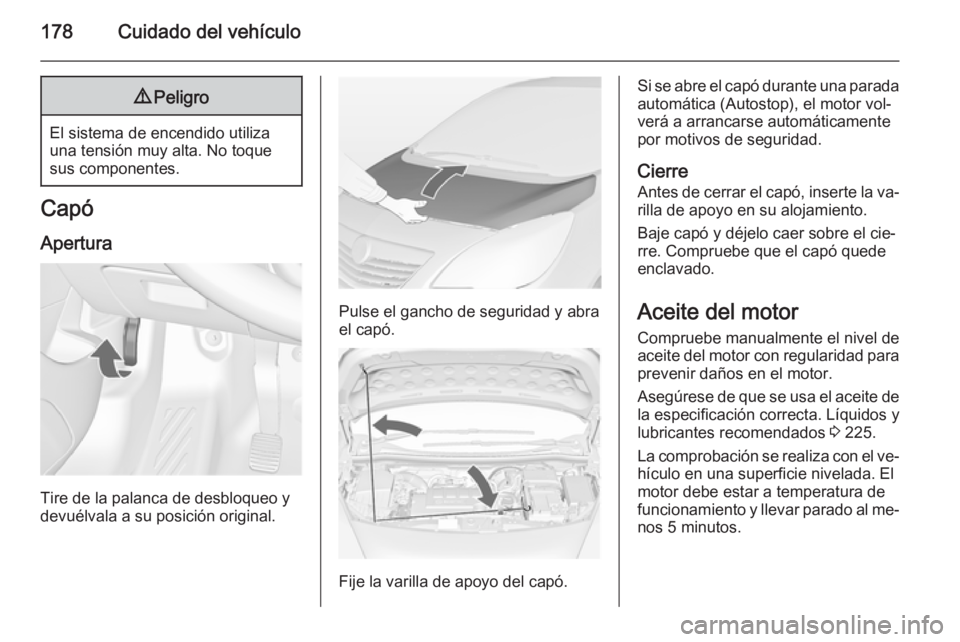

178Cuidado del vehículo9Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Pulse el gancho de seguridad y abra
el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Cierre
Antes de cerrar el capó, inserte la va‐
rilla de apoyo en su alojamiento.
Baje capó y déjelo caer sobre el cie‐
rre. Compruebe que el capó quede
enclavado.
Aceite del motor Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor.
Asegúrese de que se usa el aceite de la especificación correcta. Líquidos y
lubricantes recomendados 3 225.
La comprobación se realiza con el ve‐ hículo en una superficie nivelada. El
motor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos 5 minutos.
