OPEL MERIVA 2014.5 Инструкция по эксплуатации (in Russian)

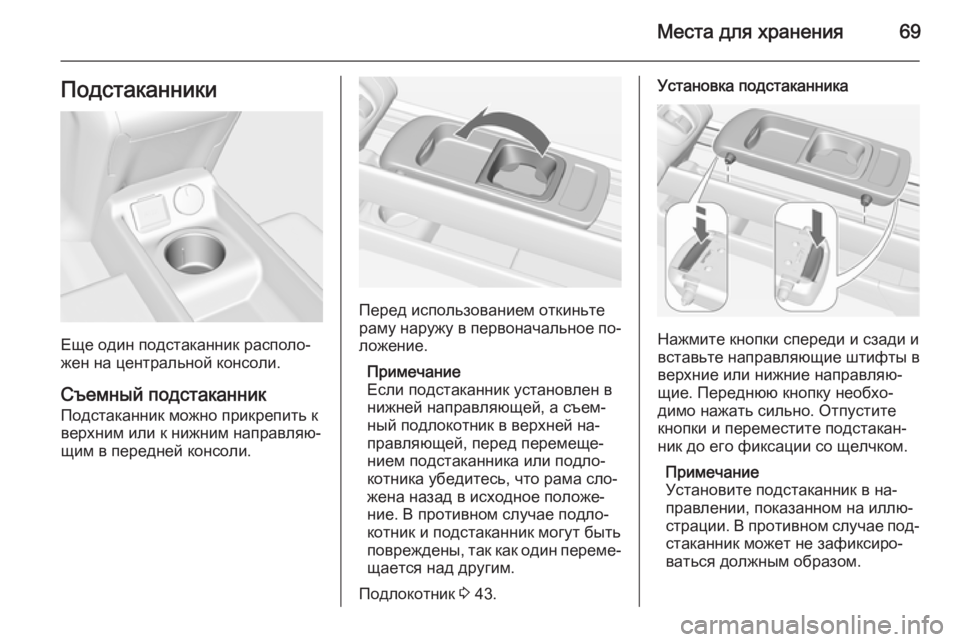

Места для хранения69Подстаканники
Еще один подстаканник располо‐
жен на центральной консоли.
Съемный подстаканник Подстаканник можно прикрепить к
верхним или к нижним направляю‐
щим в передней консоли.
Перед использованием откиньте
раму наружу в первоначальное по‐
ложение.
Примечание
Если подстаканник установлен в
нижней направляющей, а съем‐
ный подлокотник в верхней на‐
правляющей, перед перемеще‐ нием подстаканника или подло‐
котника убедитесь, что рама сло‐
жена назад в исходное положе‐ ние. В противном случае подло‐
котник и подстаканник могут быть
повреждены, так как один переме‐
щается над другим.
Подлокотник 3 43.
Установка подстаканника
Нажмите кнопки спереди и сзади и
вставьте направляющие штифты в
верхние или нижние направляю‐ щие. Переднюю кнопку необхо‐
димо нажать сильно. Отпустите кнопки и переместите подстакан‐
ник до его фиксации со щелчком.
Примечание
Установите подстаканник в на‐ правлении, показанном на иллю‐ страции. В противном случае под‐
стаканник может не зафиксиро‐
ваться должным образом.

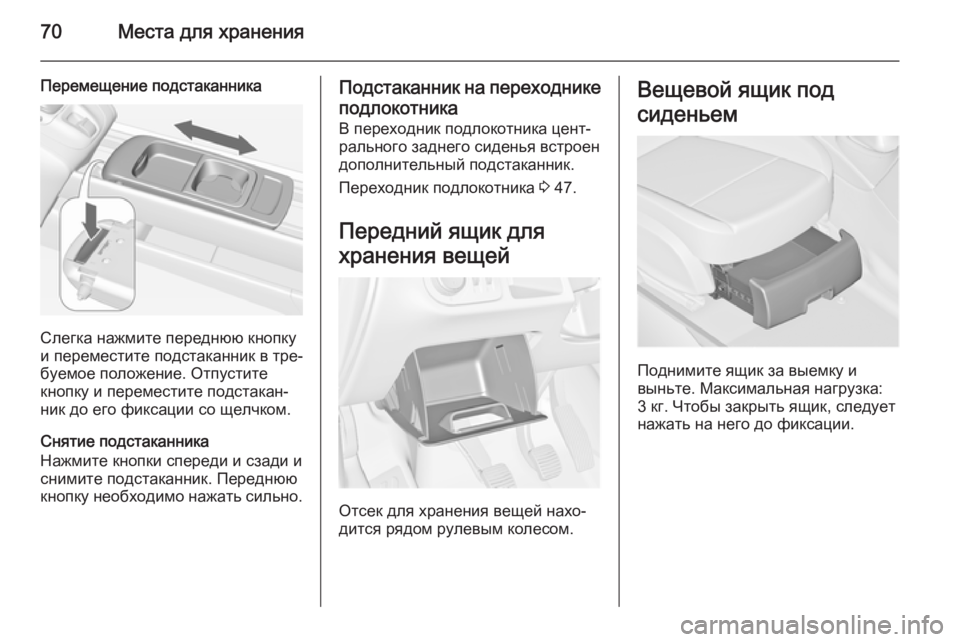

70Места для хранения
Перемещение подстаканника
Слегка нажмите переднюю кнопку
и переместите подстаканник в тре‐
буемое положение. Отпустите
кнопку и переместите подстакан‐
ник до его фиксации со щелчком.
Снятие подстаканника
Нажмите кнопки спереди и сзади и
снимите подстаканник. Переднюю
кнопку необходимо нажать сильно.
Подстаканник на переходнике
подлокотника В переходник подлокотника цент‐рального заднего сиденья встроен
дополнительный подстаканник.
Переходник подлокотника 3 47.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик под
сиденьем
Поднимите ящик за выемку и
выньте. Максимальная нагрузка:
3 кг. Чтобы закрыть ящик, следует
нажать на него до фиксации.

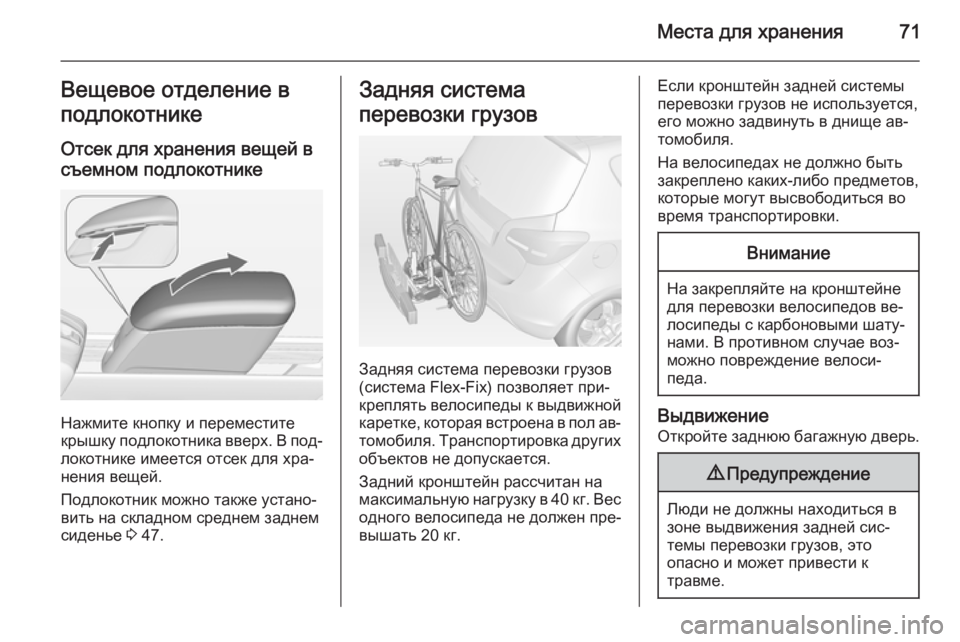

Места для хранения71Вещевое отделение в
подлокотнике
Отсек для хранения вещей в съемном подлокотнике
Нажмите кнопку и переместите
крышку подлокотника вверх. В под‐
локотнике имеется отсек для хра‐
нения вещей.
Подлокотник можно также устано‐
вить на складном среднем заднем
сиденье 3 47.
Задняя система
перевозки грузов
Задняя система перевозки грузов
(система Flex-Fix) позволяет при‐
креплять велосипеды к выдвижной каретке, которая встроена в пол ав‐
томобиля. Транспортировка других объектов не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐ вышать 20 кг.
Если кронштейн задней системы
перевозки грузов не используется,
его можно задвинуть в днище ав‐
томобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велоси‐
педа.
Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.

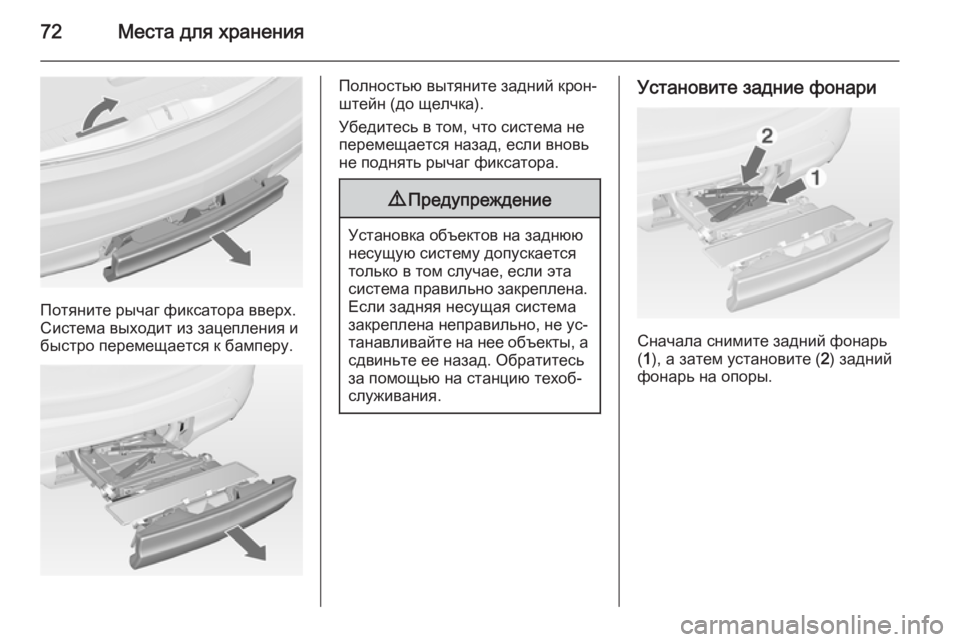

72Места для хранения
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установите задние фонари
Сначала снимите задний фонарь
( 1 ), а затем установите ( 2) задний
фонарь на опоры.

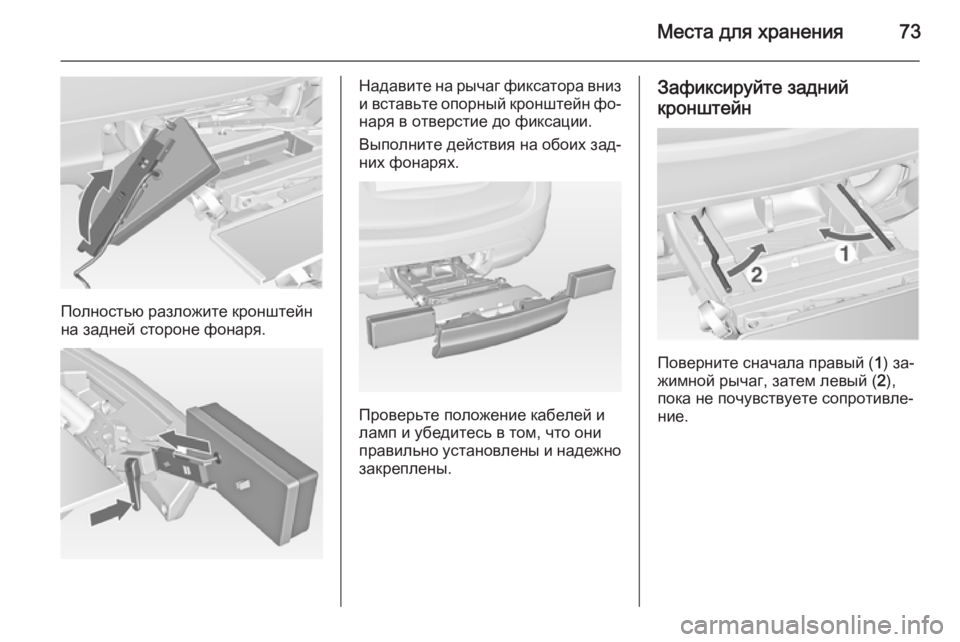

Места для хранения73
Полностью разложите кронштейн
на задней стороне фонаря.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверьте положение кабелей и
ламп и убедитесь в том, что они
правильно установлены и надежно закреплены.
Зафиксируйте задний
кронштейн
Поверните сначала правый ( 1) за‐
жимной рычаг, затем левый ( 2),
пока не почувствуете сопротивле‐
ние.

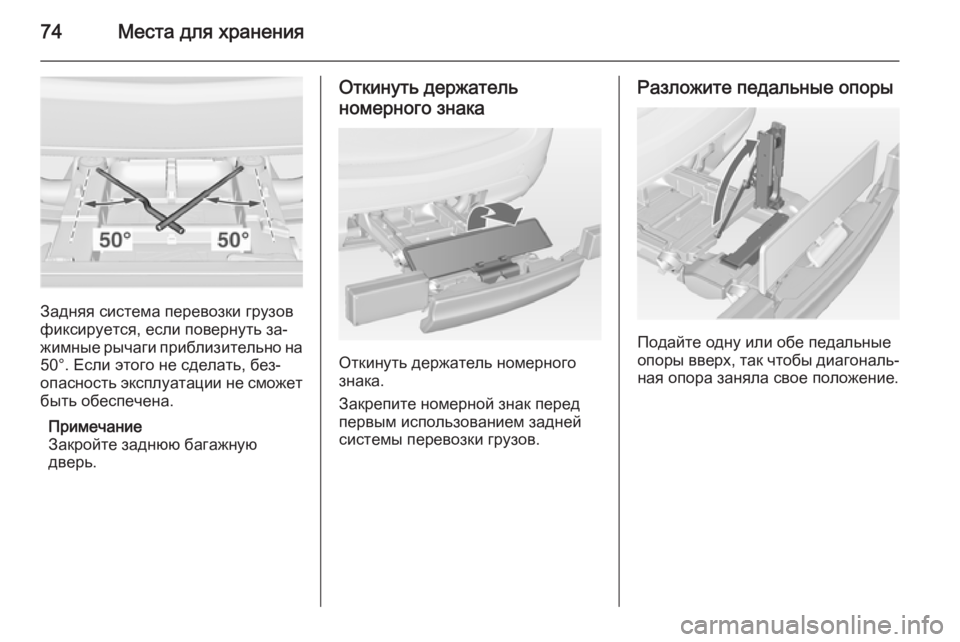

74Места для хранения
Задняя система перевозки грузов
фиксируется, если повернуть за‐
жимные рычаги приблизительно на 50°. Если этого не сделать, без‐
опасность эксплуатации не сможет
быть обеспечена.
Примечание
Закройте заднюю багажную
дверь.
Откинуть держатель
номерного знака
Откинуть держатель номерного
знака.
Закрепите номерной знак перед
первым использованием задней
системы перевозки грузов.
Разложите педальные опоры
Подайте одну или обе педальные
опоры вверх, так чтобы диагональ‐ ная опора заняла свое положение.

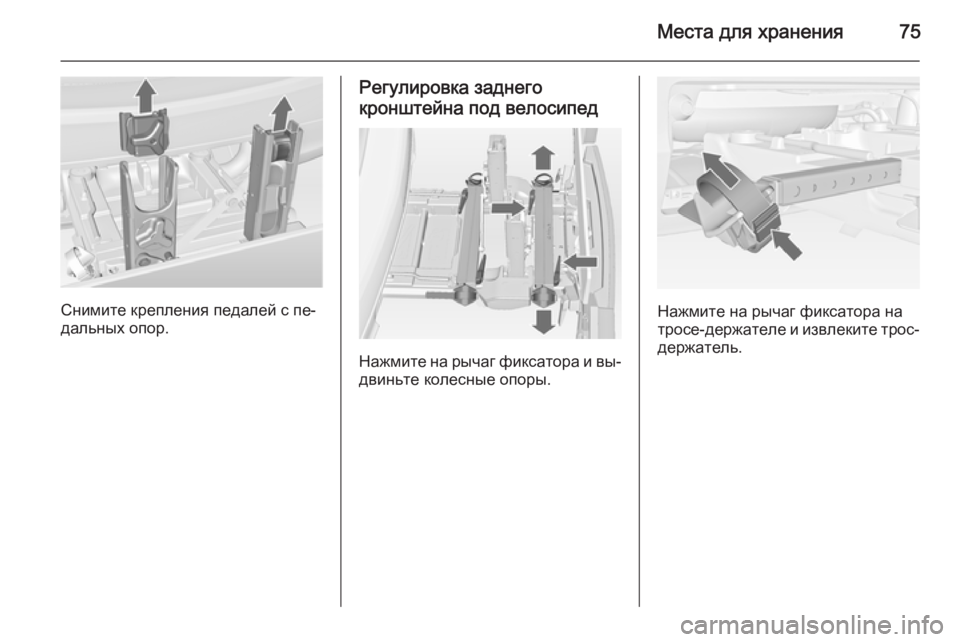

Места для хранения75
Снимите крепления педалей с пе‐
дальных опор.
Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные опоры.
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос- держатель.

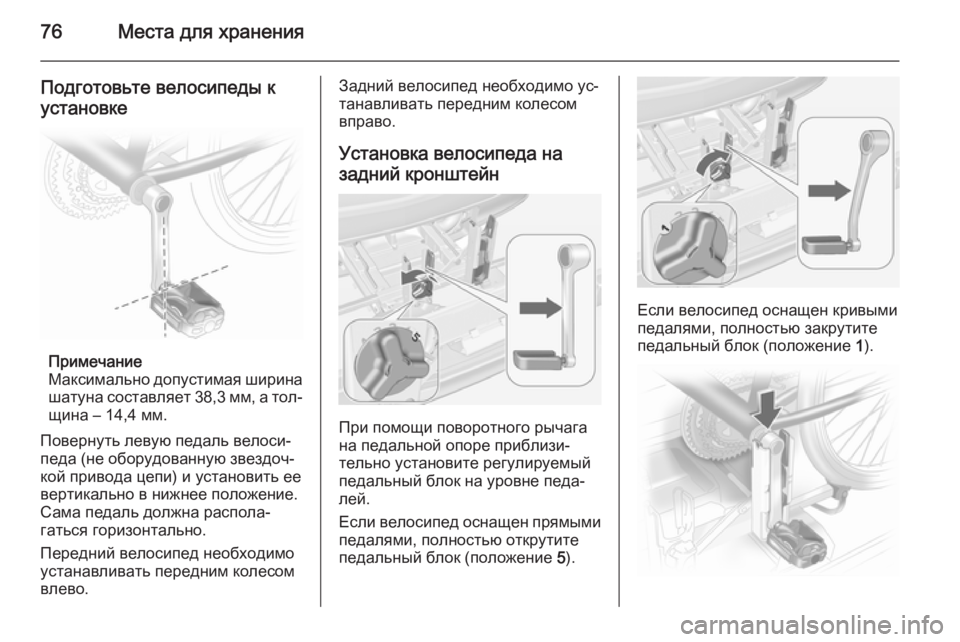

76Места для хранения
Подготовьте велосипеды кустановке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на педальной опоре приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
Если велосипед оснащен прямыми педалями, полностью открутите
педальный блок (положение 5).
Если велосипед оснащен кривыми
педалями, полностью закрутите
педальный блок (положение 1).

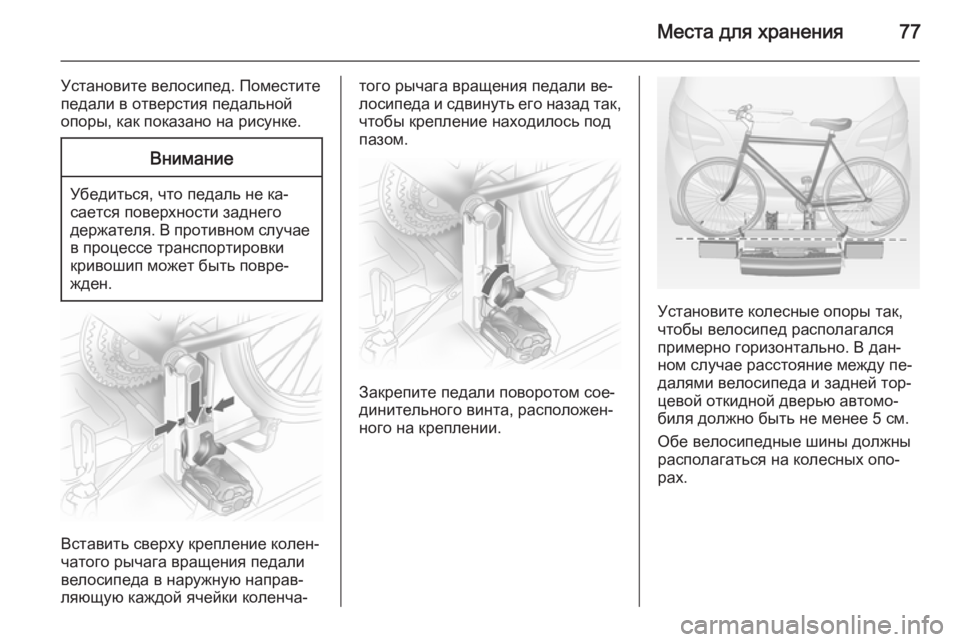

Места для хранения77
Установите велосипед. Поместите
педали в отверстия педальной
опоры, как показано на рисунке.Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставить сверху крепление колен‐
чатого рычага вращения педали
велосипеда в наружную направ‐
ляющую каждой ячейки коленча‐
того рычага вращения педали ве‐
лосипеда и сдвинуть его назад так, чтобы крепление находилось под
пазом.
Закрепите педали поворотом сое‐
динительного винта, расположен‐
ного на креплении.
Установите колесные опоры так,
чтобы велосипед располагался
примерно горизонтально. В дан‐
ном случае расстояние между пе‐
далями велосипеда и задней тор‐
цевой откидной дверью автомо‐
биля должно быть не менее 5 см.
Обе велосипедные шины должны
располагаться на колесных опо‐
рах.

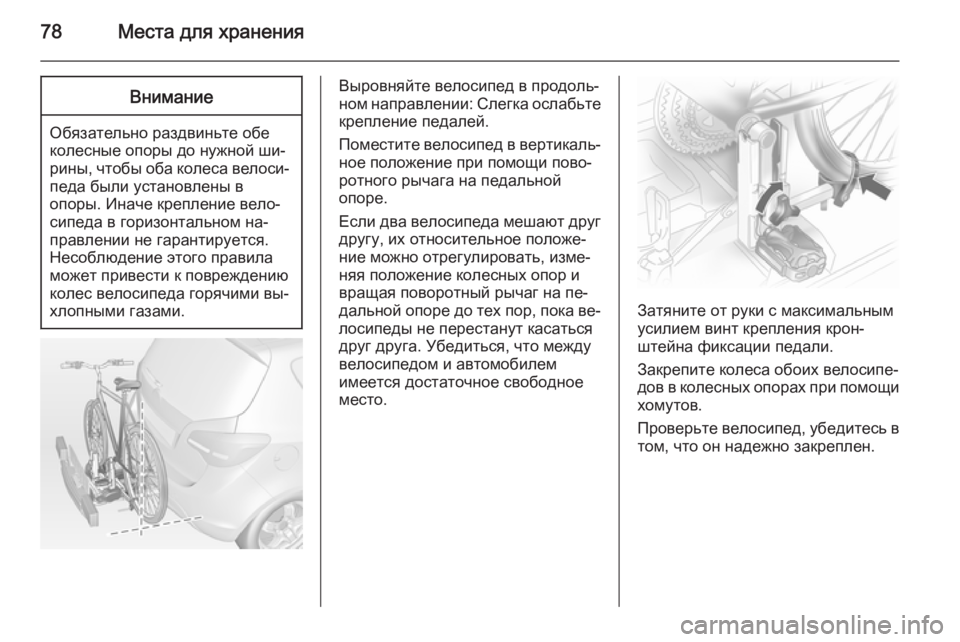

78Места для храненияВнимание
Обязательно раздвиньте обе
колесные опоры до нужной ши‐
рины, чтобы оба колеса велоси‐
педа были установлены в
опоры. Иначе крепление вело‐
сипеда в горизонтальном на‐
правлении не гарантируется.
Несоблюдение этого правила
может привести к повреждению
колес велосипеда горячими вы‐
хлопными газами.
Выровняйте велосипед в продоль‐
ном направлении: Слегка ослабьте крепление педалей.
Поместите велосипед в вертикаль‐
ное положение при помощи пово‐
ротного рычага на педальной
опоре.
Если два велосипеда мешают друг другу, их относительное положе‐
ние можно отрегулировать, изме‐
няя положение колесных опор и
вращая поворотный рычаг на пе‐
дальной опоре до тех пор, пока ве‐
лосипеды не перестанут касаться
друг друга. Убедиться, что между велосипедом и автомобилем
имеется достаточное свободное
место.
Затяните от руки с максимальным
усилием винт крепления крон‐
штейна фиксации педали.
Закрепите колеса обоих велосипе‐
дов в колесных опорах при помощи
хомутов.
Проверьте велосипед, убедитесь в том, что он надежно закреплен.
