OPEL MERIVA 2014.5 Инструкция по эксплуатации (in Russian)

Места для хранения79Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Положение колесных опор и пово‐
ротного рычага на педальной
опоре для каждого велосипеда
следует записать. Наличие пра‐
вильных сведений об их положе‐
нии поможет ускорить установку
велосипеда на автомобиль.
Примечание
Рекомендуется закрепить на
внешнем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Снятие велосипеда с заднего
кронштейна
Снимите тросы-держатели с колес
велосипедов.
Удерживая велосипед, ослабьте
винт крепления педальной опоры, затем поднимите и снимите креп‐
ление.
Уборка заднего кронштейна
Сложите кронштейны фиксации
шатунов в нишу, как показано на
иллюстрации.

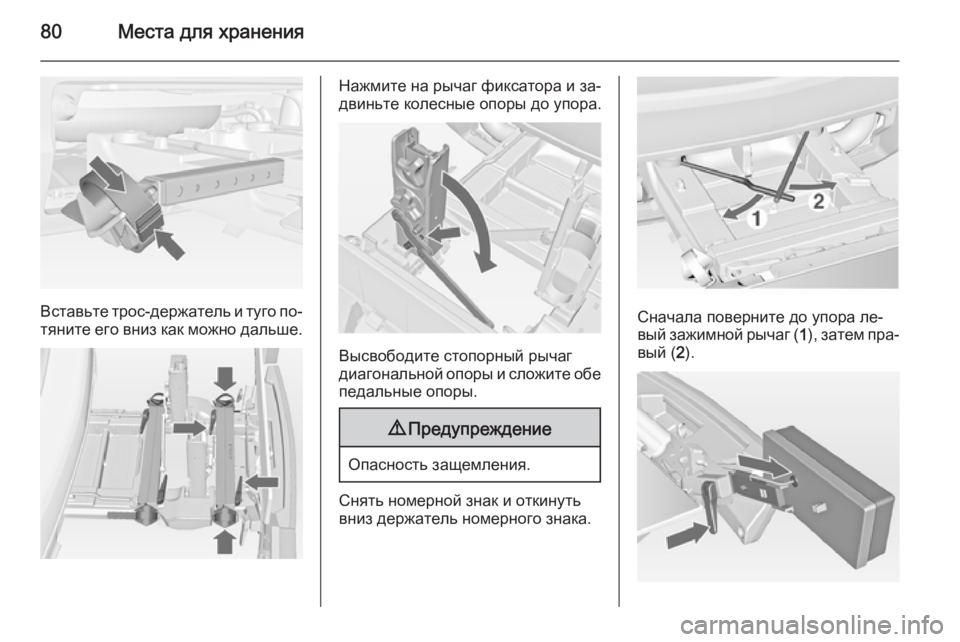

80Места для хранения
Вставьте трос-держатель и туго по‐
тяните его вниз как можно дальше.
Нажмите на рычаг фиксатора и за‐
двиньте колесные опоры до упора.
Высвободите стопорный рычаг
диагональной опоры и сложите обе
педальные опоры.
9 Предупреждение
Опасность защемления.
Снять номерной знак и откинуть
вниз держатель номерного знака.
Сначала поверните до упора ле‐
вый зажимной рычаг ( 1), затем пра‐
вый ( 2).

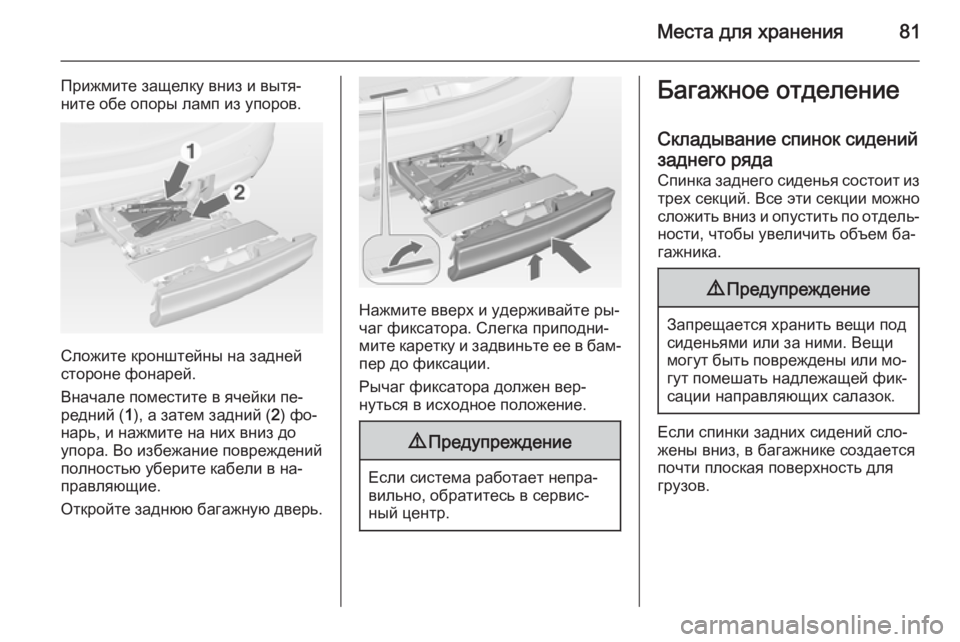

Места для хранения81
Прижмите защелку вниз и вытя‐
ните обе опоры ламп из упоров.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместите в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажмите на них вниз до упора. Во избежание повреждений
полностью уберите кабели в на‐
правляющие.
Откройте заднюю багажную дверь.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐ пер до фиксации.
Рычаг фиксатора должен вер‐
нуться в исходное положение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Складывание спинок сидений
заднего ряда Спинка заднего сиденья состоит из
трех секций. Все эти секции можно
сложить вниз и опустить по отдель‐
ности, чтобы увеличить объем ба‐
гажника.9 Предупреждение
Запрещается хранить вещи под
сиденьями или за ними. Вещи
могут быть повреждены или мо‐ гут помешать надлежащей фик‐
сации направляющих салазок.
Если спинки задних сидений сло‐
жены вниз, в багажнике создается
почти плоская поверхность для
грузов.

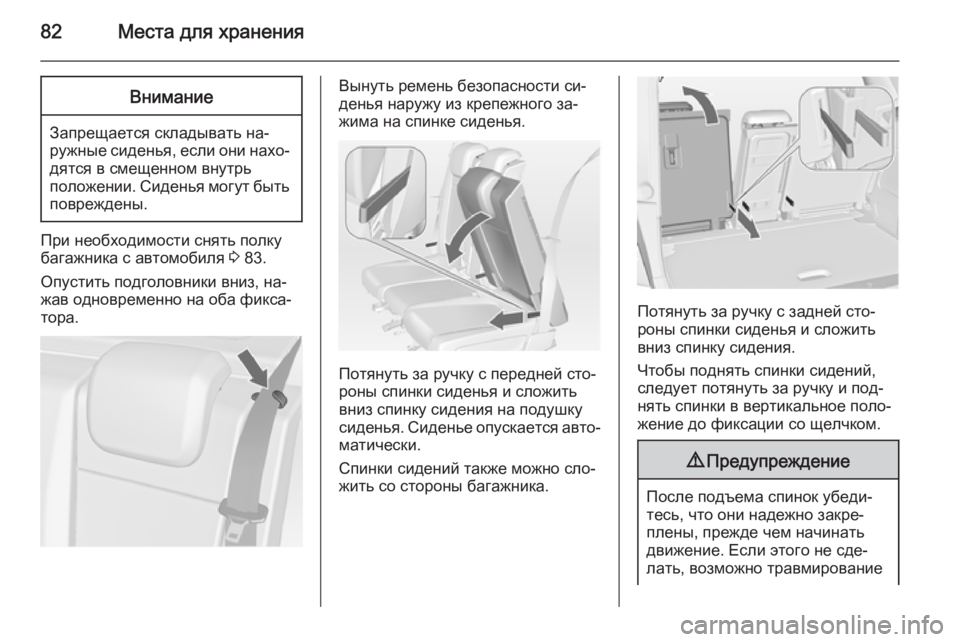

82Места для храненияВнимание
Запрещается складывать на‐
ружные сиденья, если они нахо‐ дятся в смещенном внутрь
положении. Сиденья могут быть повреждены.
При необходимости снять полку
багажника с автомобиля 3 83.
Опустить подголовники вниз, на‐
жав одновременно на оба фикса‐
тора.
Вынуть ремень безопасности си‐
денья наружу из крепежного за‐
жима на спинке сиденья.
Потянуть за ручку с передней сто‐
роны спинки сиденья и сложить
вниз спинку сидения на подушку
сиденья. Сиденье опускается авто‐
матически.
Спинки сидений также можно сло‐
жить со стороны багажника.
Потянуть за ручку с задней сто‐
роны спинки сиденья и сложить
вниз спинку сидения.
Чтобы поднять спинки сидений,
следует потянуть за ручку и под‐
нять спинки в вертикальное поло‐
жение до фиксации со щелчком.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не сде‐
лать, возможно травмирование

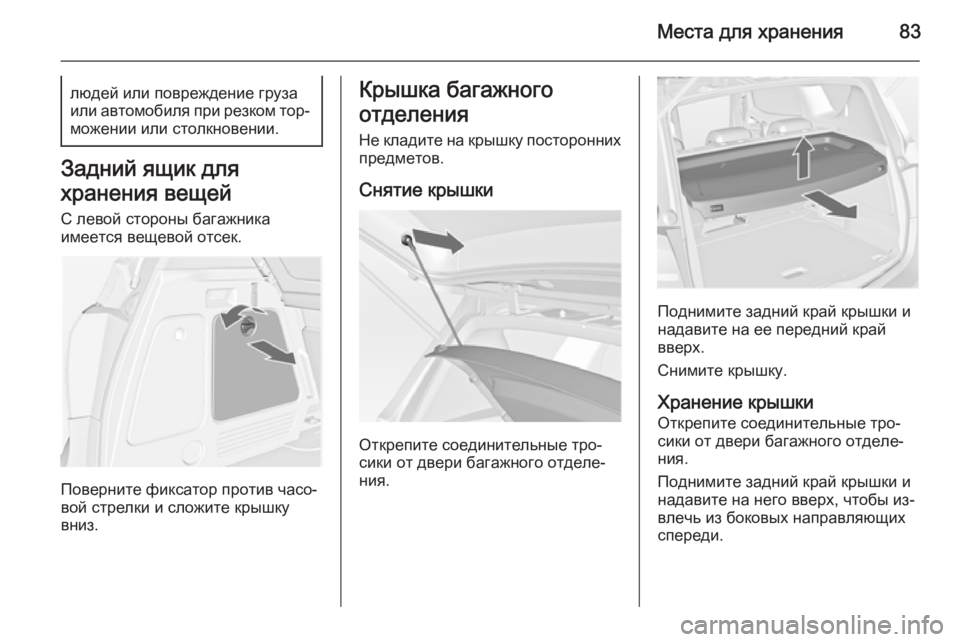

Места для хранения83людей или повреждение груза
или автомобиля при резком тор‐ можении или столкновении.
Задний ящик для
хранения вещей С левой стороны багажника
имеется вещевой отсек.
Поверните фиксатор против часо‐
вой стрелки и сложите крышку
вниз.
Крышка багажного
отделения
Не кладите на крышку посторонних предметов.
Снятие крышки
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Хранение крышки
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки и
надавите на него вверх, чтобы из‐
влечь из боковых направляющих
спереди.

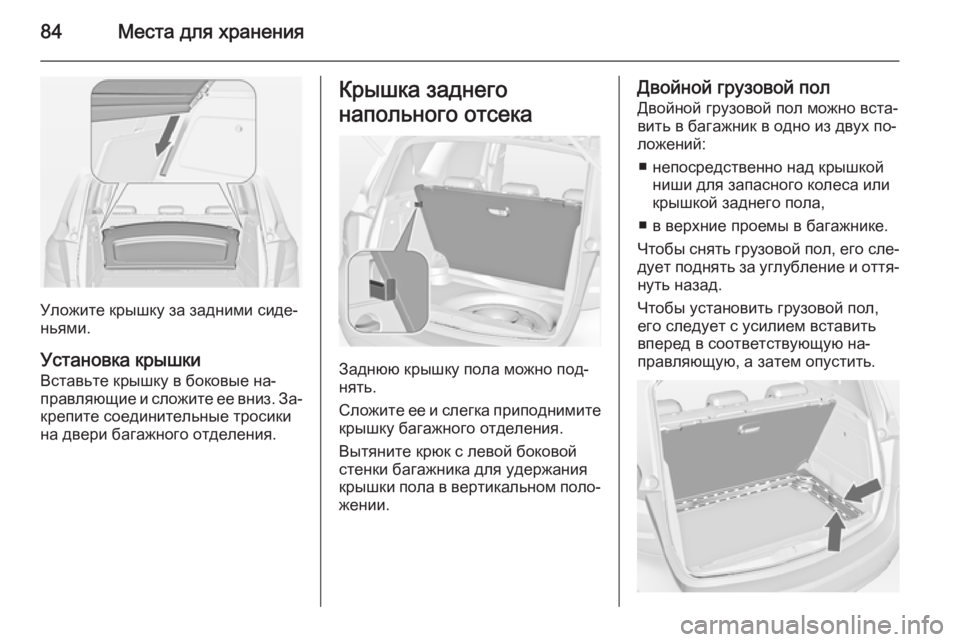

84Места для хранения
Уложите крышку за задними сиде‐
ньями.
Установка крышки
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐ крепите соединительные тросики
на двери багажного отделения.
Крышка заднего
напольного отсека
Заднюю крышку пола можно под‐
нять.
Сложите ее и слегка приподнимите крышку багажного отделения.
Вытяните крюк с левой боковой
стенки багажника для удержания
крышки пола в вертикальном поло‐
жении.
Двойной грузовой пол
Двойной грузовой пол можно вста‐
вить в багажник в одно из двух по‐
ложений:
■ непосредственно над крышкой ниши для запасного колеса или
крышкой заднего пола,
■ в верхние проемы в багажнике.
Чтобы снять грузовой пол, его сле‐
дует поднять за углубление и оття‐ нуть назад.
Чтобы установить грузовой пол,
его следует с усилием вставить
вперед в соответствующую на‐
правляющую, а затем опустить.

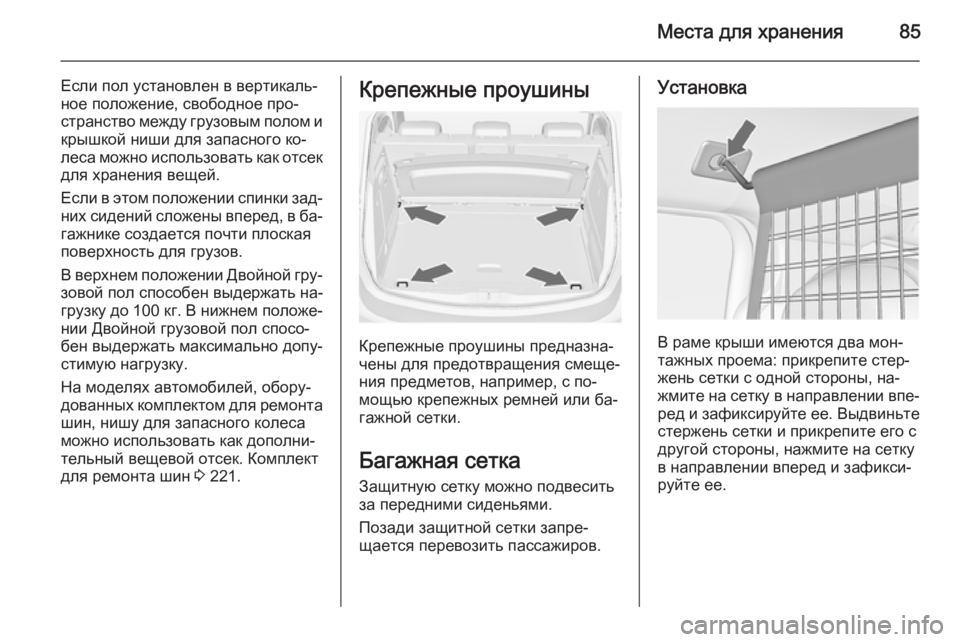

Места для хранения85
Если пол установлен в вертикаль‐
ное положение, свободное про‐
странство между грузовым полом и крышкой ниши для запасного ко‐
леса можно использовать как отсек
для хранения вещей.
Если в этом положении спинки зад‐
них сидений сложены вперед, в ба‐
гажнике создается почти плоская
поверхность для грузов.
В верхнем положении Двойной гру‐
зовой пол способен выдержать на‐
грузку до 100 кг . В нижнем положе‐
нии Двойной грузовой пол спосо‐
бен выдержать максимально допу‐
стимую нагрузку.
На моделях автомобилей, обору‐
дованных комплектом для ремонта
шин, нишу для запасного колеса можно использовать как дополни‐
тельный вещевой отсек. Комплект
для ремонта шин 3 221.Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Багажная сетка Защитную сетку можно подвесить
за передними сиденьями.
Позади защитной сетки запре‐
щается перевозить пассажиров.
Установка
В раме крыши имеются два мон‐
тажных проема: прикрепите стер‐
жень сетки с одной стороны, на‐
жмите на сетку в направлении впе‐
ред и зафиксируйте ее. Выдвиньте стержень сетки и прикрепите его с
другой стороны, нажмите на сетку
в направлении вперед и зафикси‐
руйте ее.

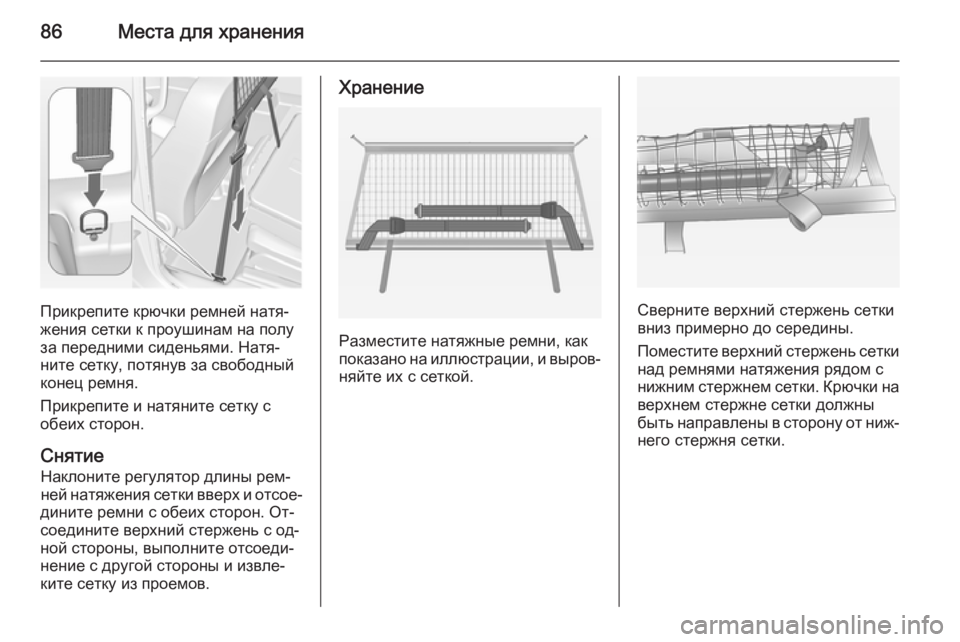

86Места для хранения
Прикрепите крючки ремней натя‐
жения сетки к проушинам на полу
за передними сиденьями. Натя‐ ните сетку, потянув за свободный
конец ремня.
Прикрепите и натяните сетку с
обеих сторон.
Снятие Наклоните регулятор длины рем‐
ней натяжения сетки вверх и отсое‐
дините ремни с обеих сторон. От‐
соедините верхний стержень с од‐
ной стороны, выполните отсоеди‐
нение с другой стороны и извле‐
ките сетку из проемов.
Хранение
Разместите натяжные ремни, как
показано на иллюстрации, и выров‐ няйте их с сеткой.
Сверните верхний стержень сетки
вниз примерно до середины.
Поместите верхний стержень сетки
над ремнями натяжения рядом с
нижним стержнем сетки. Крючки на верхнем стержне сетки должны
быть направлены в сторону от ниж‐ него стержня сетки.

Места для хранения87

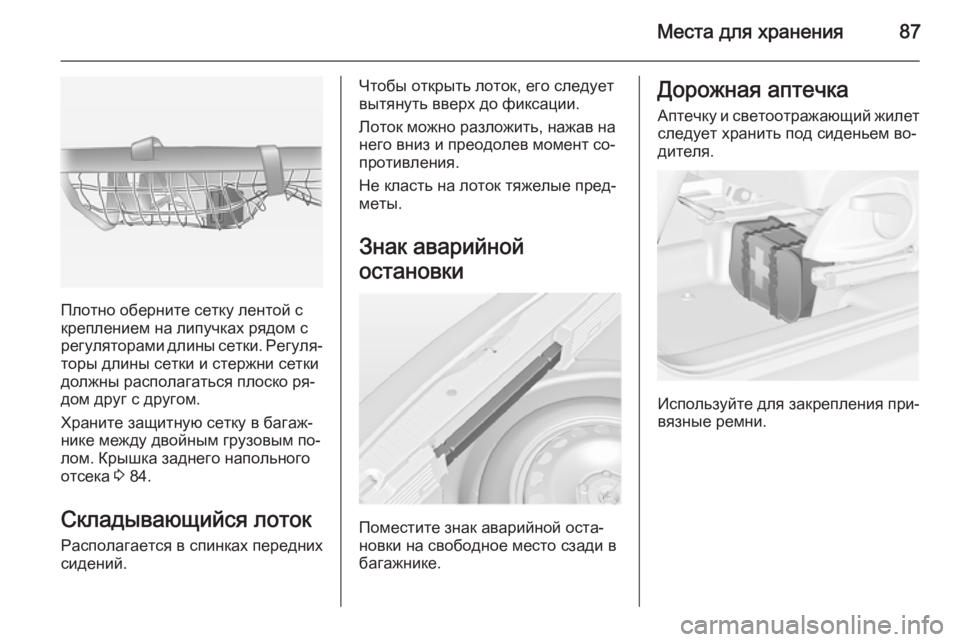

Плотно оберните сетку лентой с
креплением на липучках рядом с регуляторами длины сетки. Регуля‐
торы длины сетки и стержни сетки
должны располагаться плоско ря‐
дом друг с другом.
Храните защитную сетку в багаж‐
нике между двойным грузовым по‐
лом. Крышка заднего напольного
отсека 3 84.
Складывающийся лоток Располагается в спинках передних
сидений.
Чтобы открыть лоток, его следует
вытянуть вверх до фиксации.
Лоток можно разложить, нажав на
него вниз и преодолев момент со‐ противления.
Не класть на лоток тяжелые пред‐
меты.
Знак аварийной
остановки
Поместите знак аварийной оста‐
новки на свободное место сзади в багажнике.
Дорожная аптечка
Аптечку и светоотражающий жилет
следует хранить под сиденьем во‐
дителя.
Используйте для закрепления при‐
вязные ремни.

88Места для хранения
В зависимости от модели автомо‐
биля, ящик располагается под си‐
деньем водителя. Потяните за
ручку и сложите крышку вниз. Мак‐
симальная нагрузка: 1,5 кг.
Багажник,
устанавливаемый на крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для автомобиля кон‐
струкции багажников. Более под‐
робную информацию можно полу‐
чить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Отсоедините крышку от каждой
монтажной точки.
