OPEL MERIVA 2015.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 259, PDF-Größe: 7.94 MB

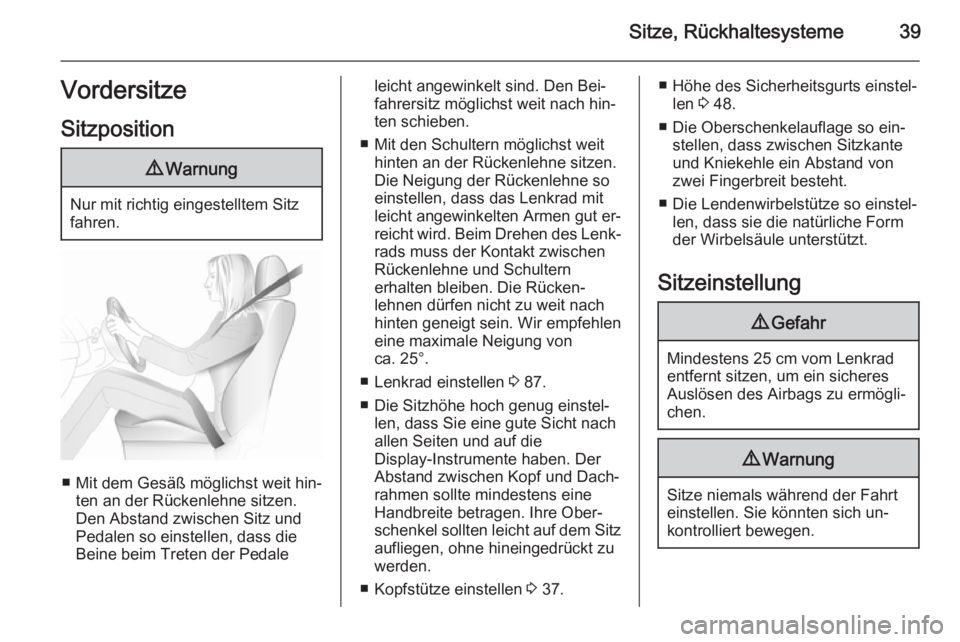

Page 41 of 259
Sitze, Rückhaltesysteme39Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
■ Mit dem Gesäß möglichst weit hin‐ ten an der Rückenlehne sitzen.
Den Abstand zwischen Sitz und
Pedalen so einstellen, dass die
Beine beim Treten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach hin‐
ten schieben.
■ Mit den Schultern möglichst weit hinten an der Rückenlehne sitzen.
Die Neigung der Rückenlehne so
einstellen, dass das Lenkrad mit
leicht angewinkelten Armen gut er‐
reicht wird. Beim Drehen des Lenk‐ rads muss der Kontakt zwischenRückenlehne und Schultern
erhalten bleiben. Die Rücken‐
lehnen dürfen nicht zu weit nach
hinten geneigt sein. Wir empfehlen
eine maximale Neigung von
ca. 25°.
■ Lenkrad einstellen 3 87.
■ Die Sitzhöhe hoch genug einstel‐ len, dass Sie eine gute Sicht nach
allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und Dach‐
rahmen sollte mindestens eine Handbreite betragen. Ihre Ober‐
schenkel sollten leicht auf dem Sitz
aufliegen, ohne hineingedrückt zu
werden.
■ Kopfstütze einstellen 3 37.■ Höhe des Sicherheitsgurts einstel‐
len 3 48.
■ Die Oberschenkelauflage so ein‐ stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
■ Die Lendenwirbelstütze so einstel‐ len, dass sie die natürliche Form
der Wirbelsäule unterstützt.
Sitzeinstellung9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Page 42 of 259
40Sitze, Rückhaltesysteme
Sitzposition einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Rückenlehnen
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedriger

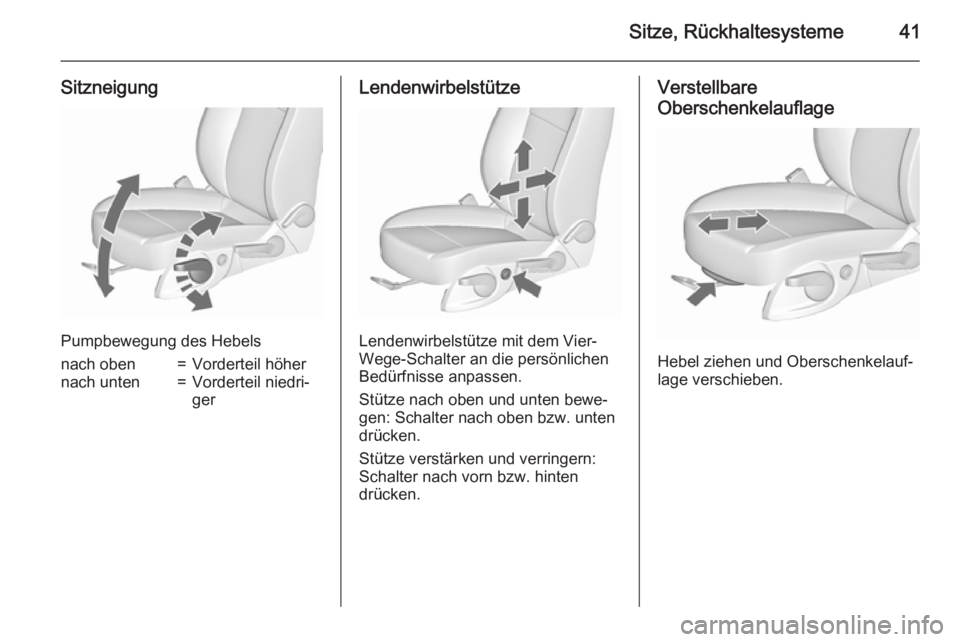

Page 43 of 259
Sitze, Rückhaltesysteme41
Sitzneigung
Pumpbewegung des Hebels
nach oben=Vorderteil höhernach unten=Vorderteil niedri‐
gerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.

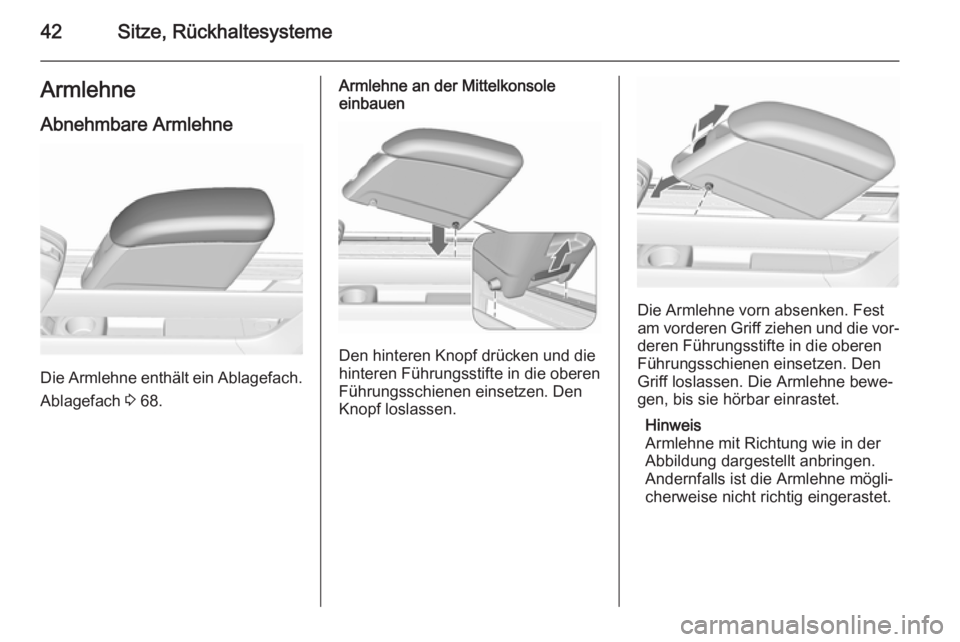

Page 44 of 259
42Sitze, RückhaltesystemeArmlehneAbnehmbare Armlehne
Die Armlehne enthält ein Ablagefach.
Ablagefach 3 68.
Armlehne an der Mittelkonsole
einbauen
Den hinteren Knopf drücken und die
hinteren Führungsstifte in die oberen
Führungsschienen einsetzen. Den
Knopf loslassen.
Die Armlehne vorn absenken. Fest
am vorderen Griff ziehen und die vor‐ deren Führungsstifte in die oberen
Führungsschienen einsetzen. Den
Griff loslassen. Die Armlehne bewe‐
gen, bis sie hörbar einrastet.
Hinweis
Armlehne mit Richtung wie in der
Abbildung dargestellt anbringen.
Andernfalls ist die Armlehne mögli‐
cherweise nicht richtig eingerastet.

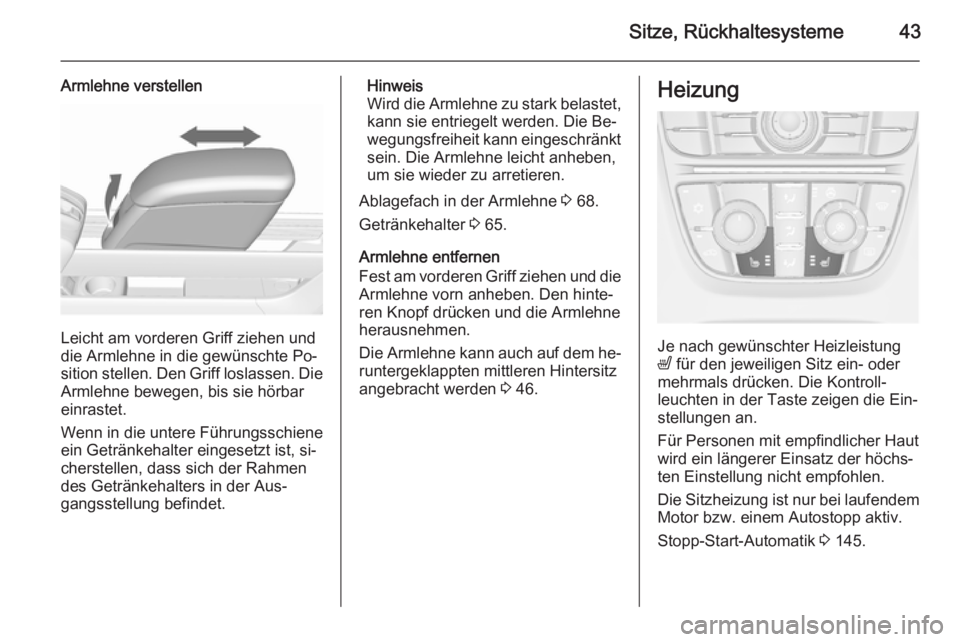

Page 45 of 259
Sitze, Rückhaltesysteme43
Armlehne verstellen
Leicht am vorderen Griff ziehen und
die Armlehne in die gewünschte Po‐
sition stellen. Den Griff loslassen. Die Armlehne bewegen, bis sie hörbar
einrastet.
Wenn in die untere Führungsschiene
ein Getränkehalter eingesetzt ist, si‐
cherstellen, dass sich der Rahmen
des Getränkehalters in der Aus‐
gangsstellung befindet.
Hinweis
Wird die Armlehne zu stark belastet,
kann sie entriegelt werden. Die Be‐
wegungsfreiheit kann eingeschränkt
sein. Die Armlehne leicht anheben,
um sie wieder zu arretieren.
Ablagefach in der Armlehne 3 68.
Getränkehalter 3 65.
Armlehne entfernen
Fest am vorderen Griff ziehen und die Armlehne vorn anheben. Den hinte‐
ren Knopf drücken und die Armlehne
herausnehmen.
Die Armlehne kann auch auf dem he‐
runtergeklappten mittleren Hintersitz
angebracht werden 3 46.Heizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 145.

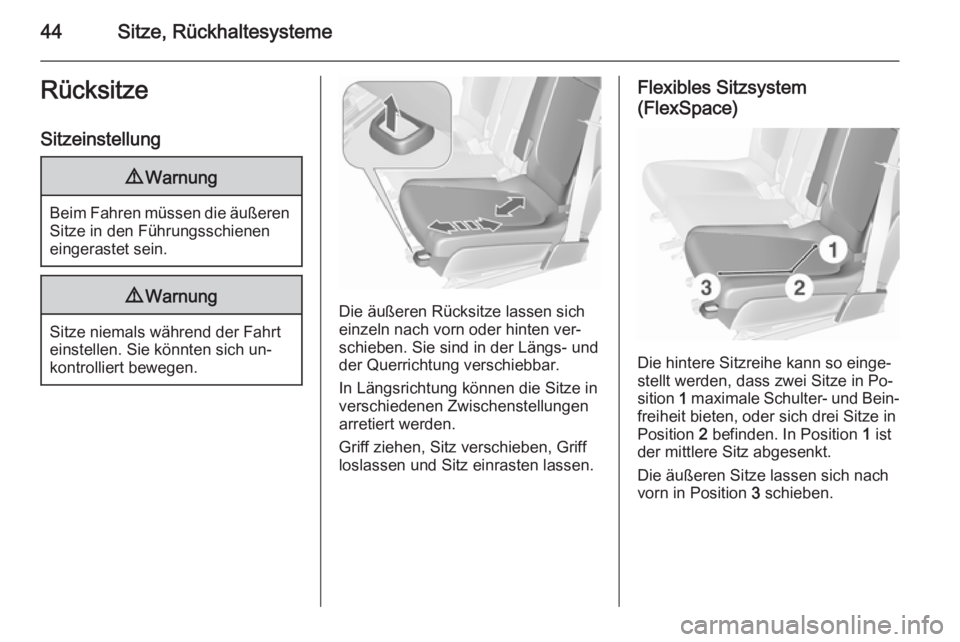

Page 46 of 259
44Sitze, RückhaltesystemeRücksitze
Sitzeinstellung9 Warnung
Beim Fahren müssen die äußeren
Sitze in den Führungsschienen
eingerastet sein.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Die äußeren Rücksitze lassen sich einzeln nach vorn oder hinten ver‐
schieben. Sie sind in der Längs- und
der Querrichtung verschiebbar.
In Längsrichtung können die Sitze in
verschiedenen Zwischenstellungen
arretiert werden.
Griff ziehen, Sitz verschieben, Griff
loslassen und Sitz einrasten lassen.
Flexibles Sitzsystem
(FlexSpace)
Die hintere Sitzreihe kann so einge‐
stellt werden, dass zwei Sitze in Po‐
sition 1 maximale Schulter- und Bein‐
freiheit bieten, oder sich drei Sitze in
Position 2 befinden. In Position 1 ist
der mittlere Sitz abgesenkt.
Die äußeren Sitze lassen sich nach vorn in Position 3 schieben.

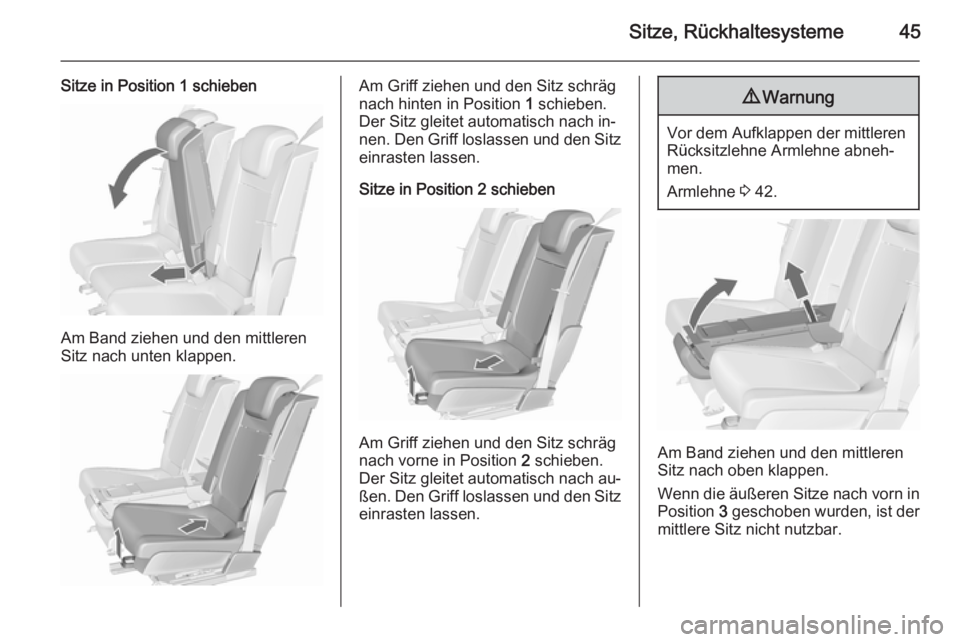

Page 47 of 259
Sitze, Rückhaltesysteme45
Sitze in Position 1 schieben
Am Band ziehen und den mittleren
Sitz nach unten klappen.
Am Griff ziehen und den Sitz schräg
nach hinten in Position 1 schieben.
Der Sitz gleitet automatisch nach in‐
nen. Den Griff loslassen und den Sitz
einrasten lassen.
Sitze in Position 2 schieben
Am Griff ziehen und den Sitz schräg
nach vorne in Position 2 schieben.
Der Sitz gleitet automatisch nach au‐
ßen. Den Griff loslassen und den Sitz
einrasten lassen.
9 Warnung
Vor dem Aufklappen der mittleren
Rücksitzlehne Armlehne abneh‐
men.
Armlehne 3 42.
Am Band ziehen und den mittleren
Sitz nach oben klappen.
Wenn die äußeren Sitze nach vorn in Position 3 geschoben wurden, ist der
mittlere Sitz nicht nutzbar.

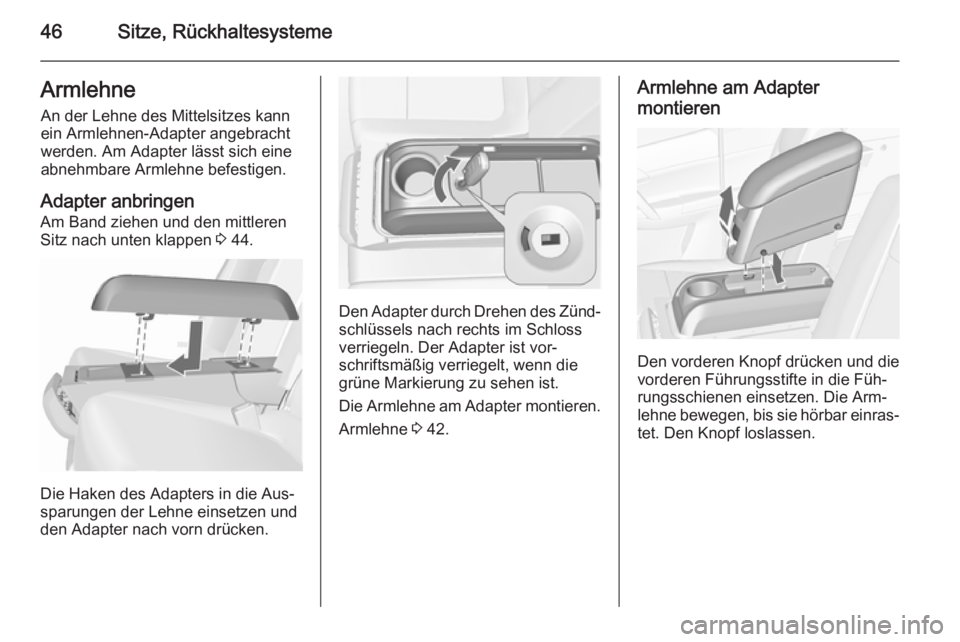

Page 48 of 259
46Sitze, RückhaltesystemeArmlehneAn der Lehne des Mittelsitzes kannein Armlehnen-Adapter angebracht
werden. Am Adapter lässt sich eine
abnehmbare Armlehne befestigen.
Adapter anbringen Am Band ziehen und den mittleren
Sitz nach unten klappen 3 44.
Die Haken des Adapters in die Aus‐
sparungen der Lehne einsetzen und
den Adapter nach vorn drücken.
Den Adapter durch Drehen des Zünd‐
schlüssels nach rechts im Schloss
verriegeln. Der Adapter ist vor‐
schriftsmäßig verriegelt, wenn die
grüne Markierung zu sehen ist.
Die Armlehne am Adapter montieren. Armlehne 3 42.
Armlehne am Adapter
montieren
Den vorderen Knopf drücken und die
vorderen Führungsstifte in die Füh‐
rungsschienen einsetzen. Die Arm‐
lehne bewegen, bis sie hörbar einras‐ tet. Den Knopf loslassen.

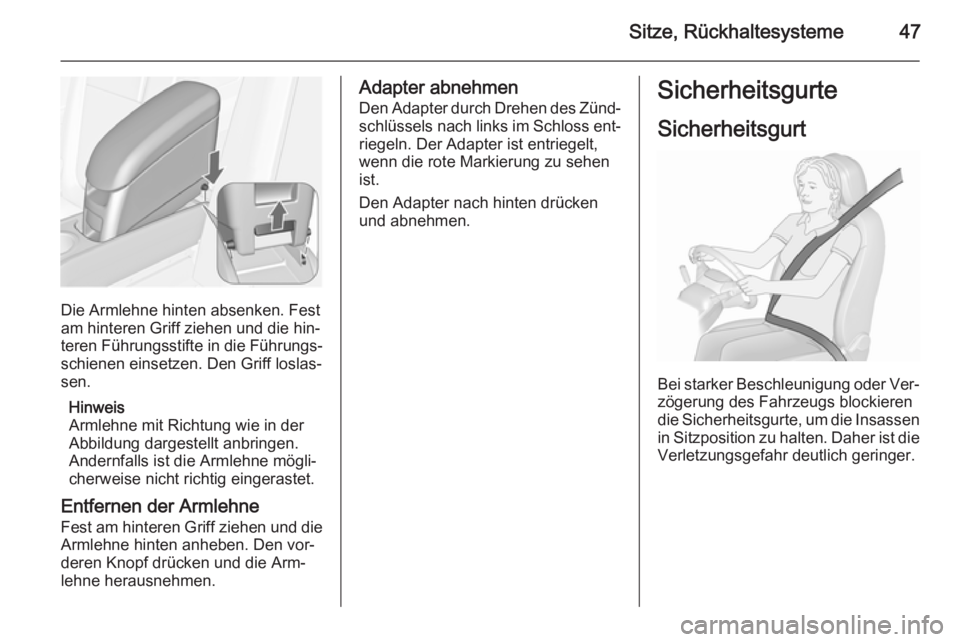

Page 49 of 259
Sitze, Rückhaltesysteme47
Die Armlehne hinten absenken. Fest
am hinteren Griff ziehen und die hin‐
teren Führungsstifte in die Führungs‐ schienen einsetzen. Den Griff loslas‐
sen.
Hinweis
Armlehne mit Richtung wie in der
Abbildung dargestellt anbringen.
Andernfalls ist die Armlehne mögli‐
cherweise nicht richtig eingerastet.
Entfernen der Armlehne Fest am hinteren Griff ziehen und die
Armlehne hinten anheben. Den vor‐
deren Knopf drücken und die Arm‐ lehne herausnehmen.
Adapter abnehmen
Den Adapter durch Drehen des Zünd‐
schlüssels nach links im Schloss ent‐ riegeln. Der Adapter ist entriegelt,
wenn die rote Markierung zu sehen
ist.
Den Adapter nach hinten drücken
und abnehmen.Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Daher ist dieVerletzungsgefahr deutlich geringer.

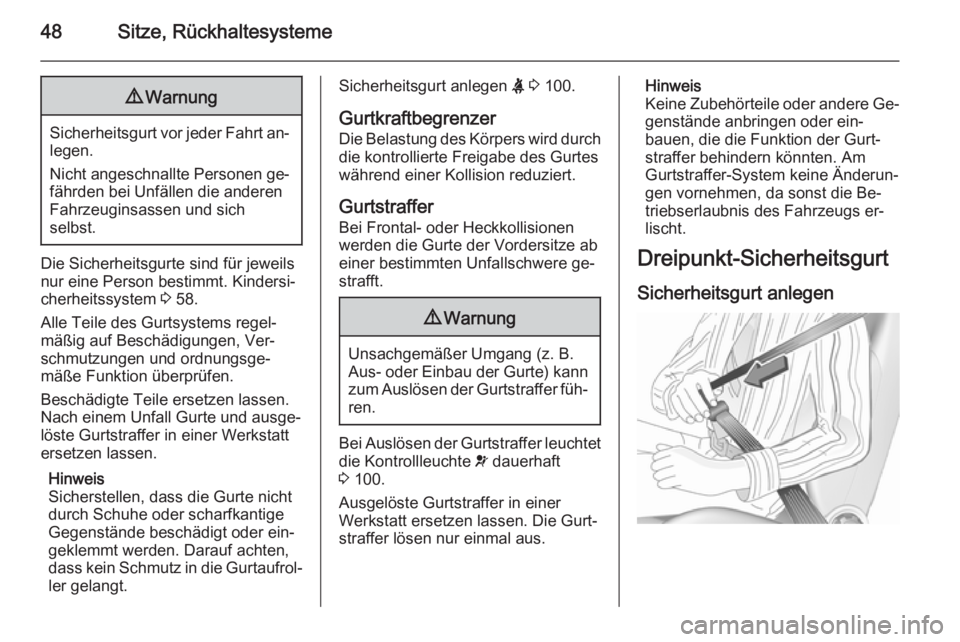

Page 50 of 259
48Sitze, Rückhaltesysteme9Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 58.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Ver‐
schmutzungen und ordnungsge‐
mäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen X 3 100.
Gurtkraftbegrenzer
Die Belastung des Körpers wird durch
die kontrollierte Freigabe des Gurtes während einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 100.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Sicherheitsgurt anlegen
