OPEL MERIVA 2015.5 Instruktionsbok

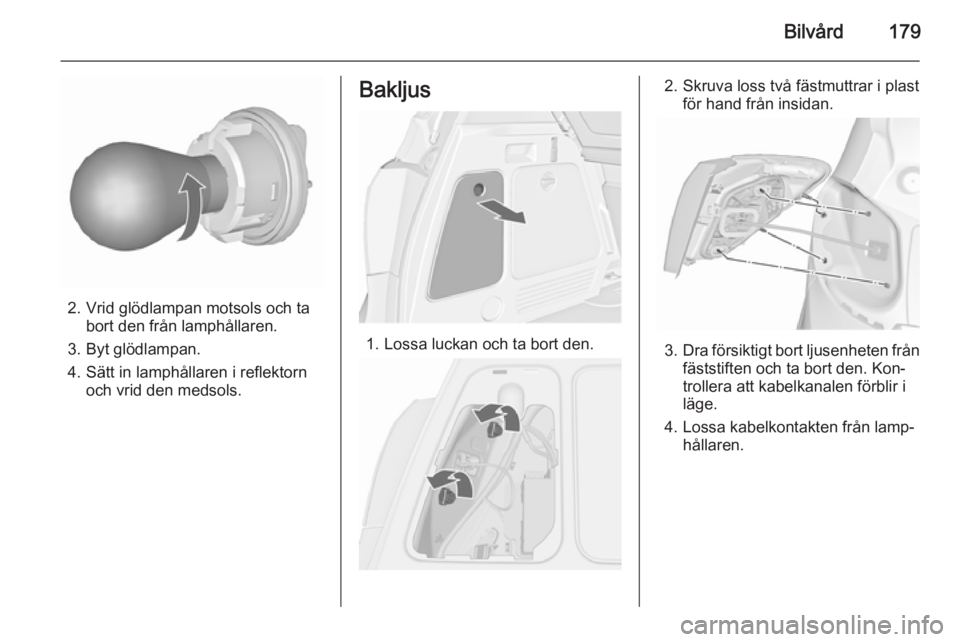

Bilvård179
2. Vrid glödlampan motsols och tabort den från lamphållaren.
3. Byt glödlampan.
4. Sätt in lamphållaren i reflektorn och vrid den medsols.
Bakljus
1. Lossa luckan och ta bort den.
2. Skruva loss två fästmuttrar i plast för hand från insidan.
3.Dra försiktigt bort ljusenheten från
fäststiften och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.

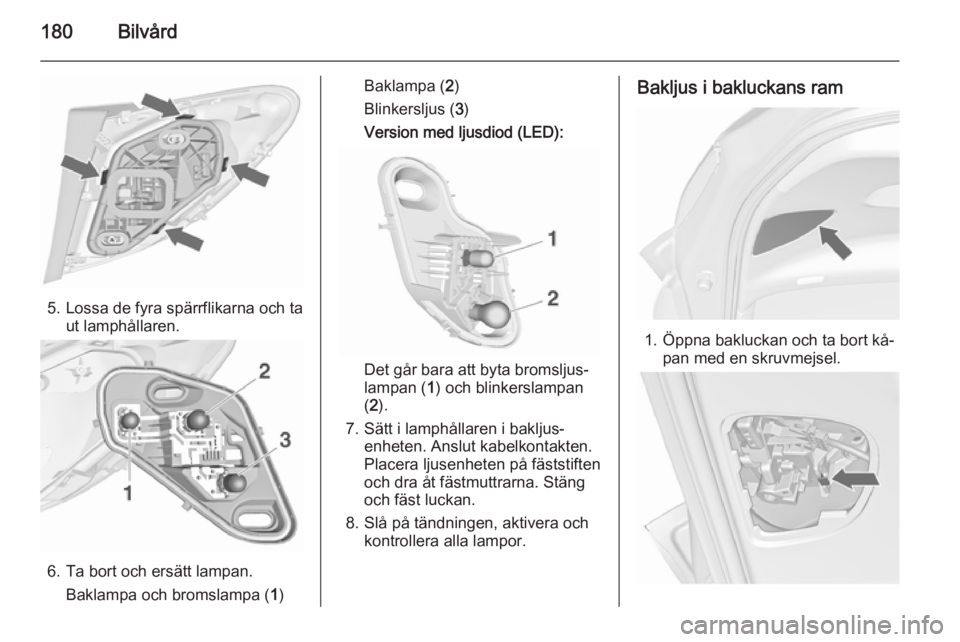

180Bilvård
5. Lossa de fyra spärrflikarna och taut lamphållaren.
6. Ta bort och ersätt lampan.
Baklampa och bromslampa ( 1)
Baklampa ( 2)
Blinkersljus ( 3)
Version med ljusdiod (LED):
Det går bara att byta bromsljus‐
lampan ( 1) och blinkerslampan
( 2 ).
7. Sätt i lamphållaren i bakljus‐ enheten. Anslut kabelkontakten.
Placera ljusenheten på fäststiften
och dra åt fästmuttrarna. Stäng och fäst luckan.
8. Slå på tändningen, aktivera och kontrollera alla lampor.
Bakljus i bakluckans ram
1. Öppna bakluckan och ta bort kå‐pan med en skruvmejsel.

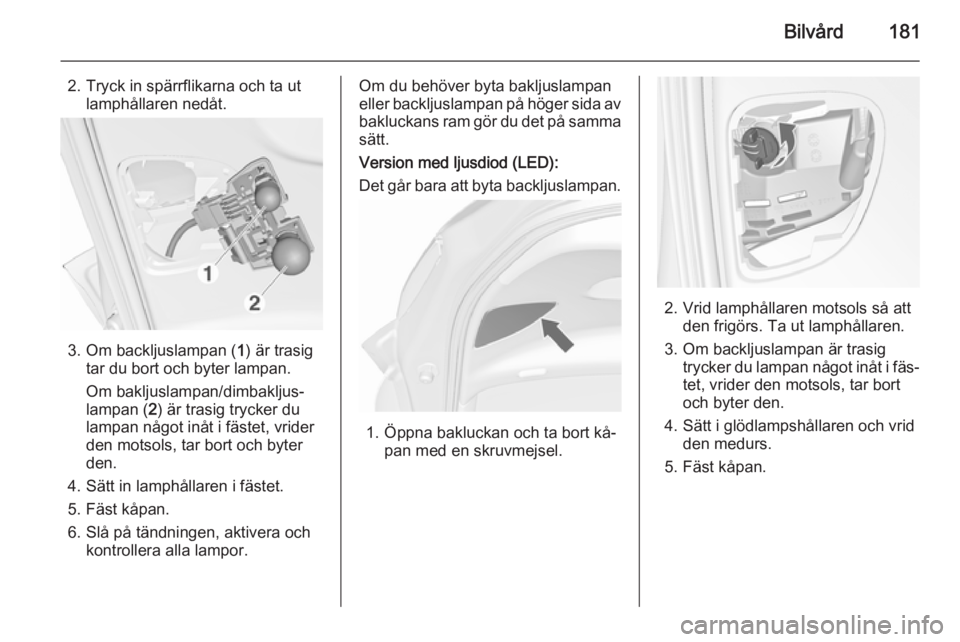

Bilvård181
2. Tryck in spärrflikarna och ta utlamphållaren nedåt.
3. Om backljuslampan ( 1) är trasig
tar du bort och byter lampan.
Om bakljuslampan/dimbakljus‐
lampan ( 2) är trasig trycker du
lampan något inåt i fästet, vrider
den motsols, tar bort och byter
den.
4. Sätt in lamphållaren i fästet.
5. Fäst kåpan.
6. Slå på tändningen, aktivera och kontrollera alla lampor.
Om du behöver byta bakljuslampan
eller backljuslampan på höger sida av
bakluckans ram gör du det på samma sätt.
Version med ljusdiod (LED):
Det går bara att byta backljuslampan.
1. Öppna bakluckan och ta bort kå‐ pan med en skruvmejsel.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren.
3. Om backljuslampan är trasig trycker du lampan något inåt i fäs‐tet, vrider den motsols, tar bort
och byter den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Fäst kåpan.

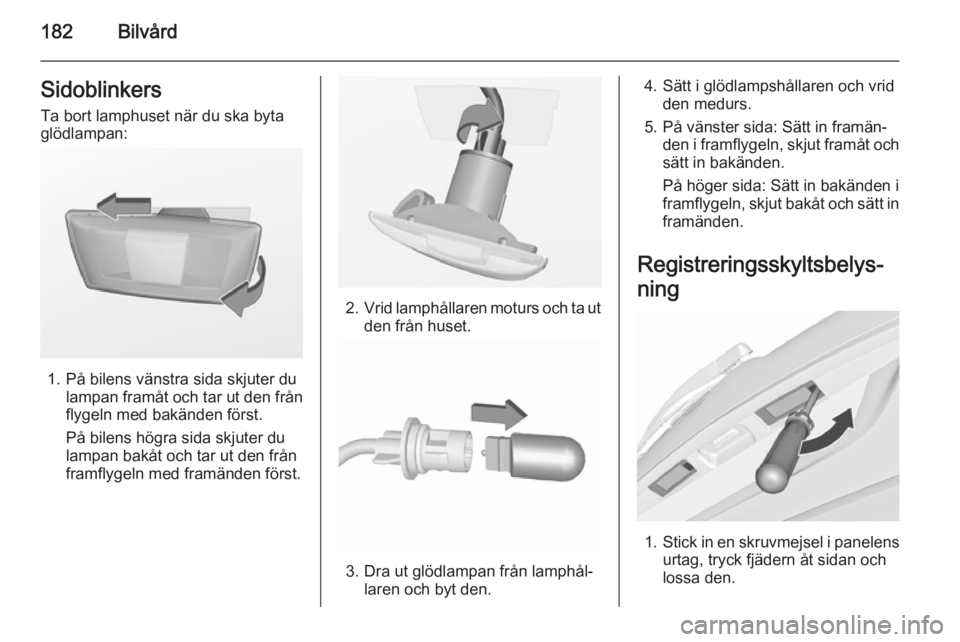

182BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. På bilens vänstra sida skjuter du lampan framåt och tar ut den från
flygeln med bakänden först.
På bilens högra sida skjuter du
lampan bakåt och tar ut den från
framflygeln med framänden först.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. På vänster sida: Sätt in framän‐ den i framflygeln, skjut framåt och
sätt in bakänden.
På höger sida: Sätt in bakänden i
framflygeln, skjut bakåt och sätt in framänden.
Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

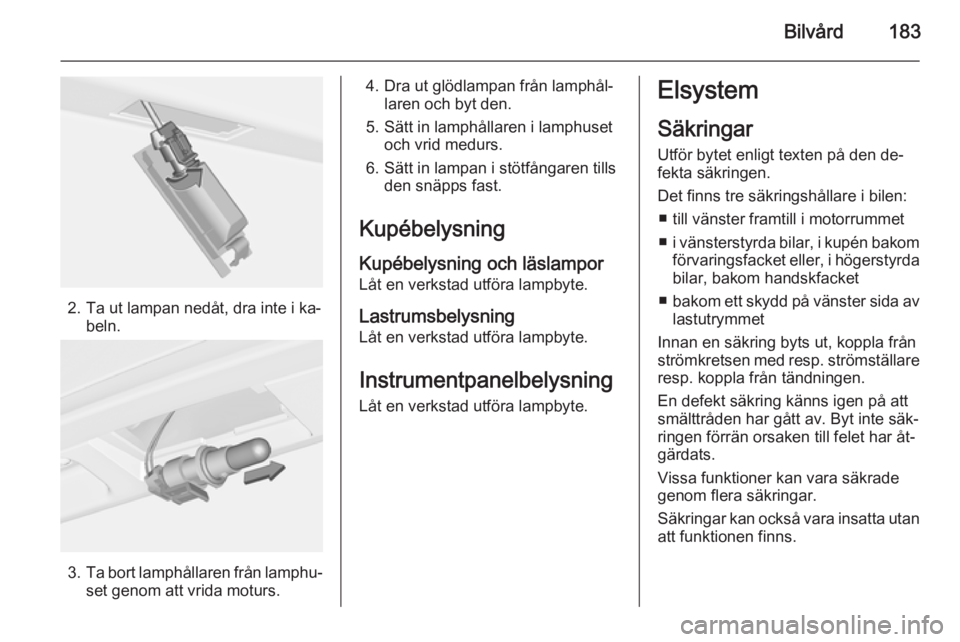

Bilvård183
2. Ta ut lampan nedåt, dra inte i ka‐beln.
3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet
■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket
■ bakom ett skydd på vänster sida av
lastutrymmet
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

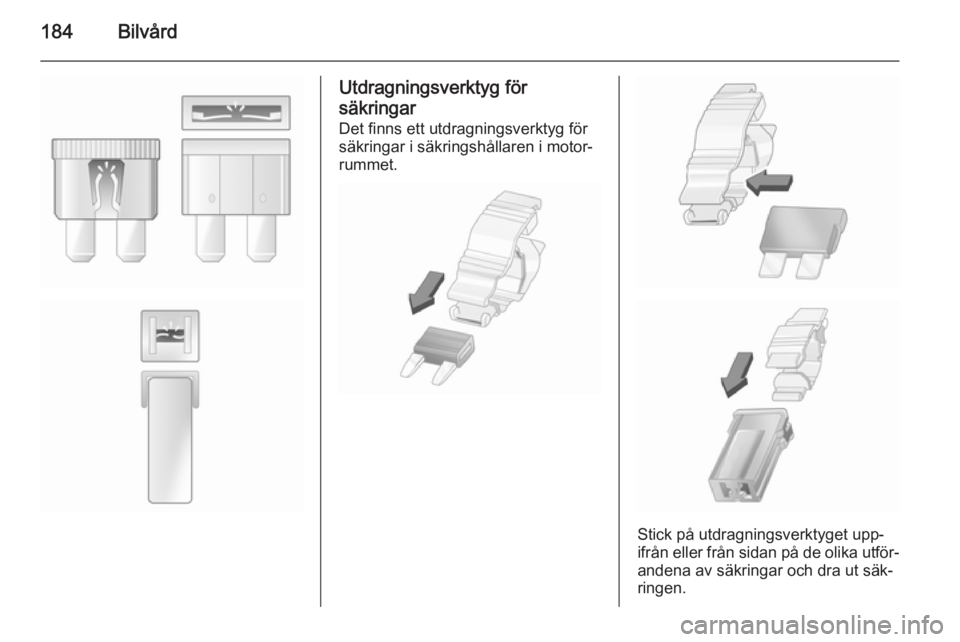

184Bilvård
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐ rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

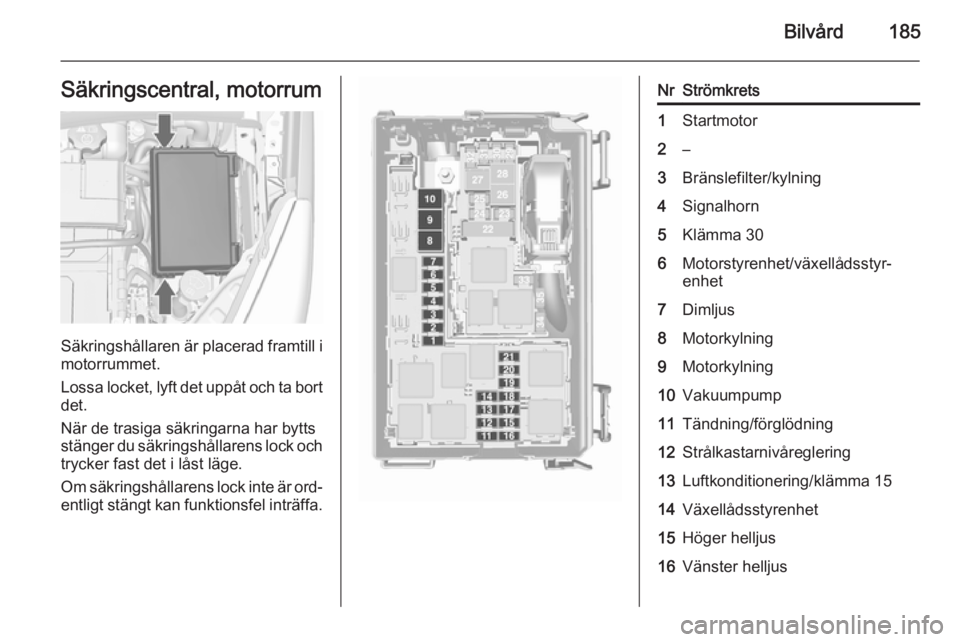

Bilvård185Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket, lyft det uppåt och ta bort
det.
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐ entligt stängt kan funktionsfel inträffa.
NrStrömkrets1Startmotor2–3Bränslefilter/kylning4Signalhorn5Klämma 306Motorstyrenhet/växellådsstyr‐
enhet7Dimljus8Motorkylning9Motorkylning10Vakuumpump11Tändning/förglödning12Strålkastarnivåreglering13Luftkonditionering/klämma 1514Växellådsstyrenhet15Höger helljus16Vänster helljus

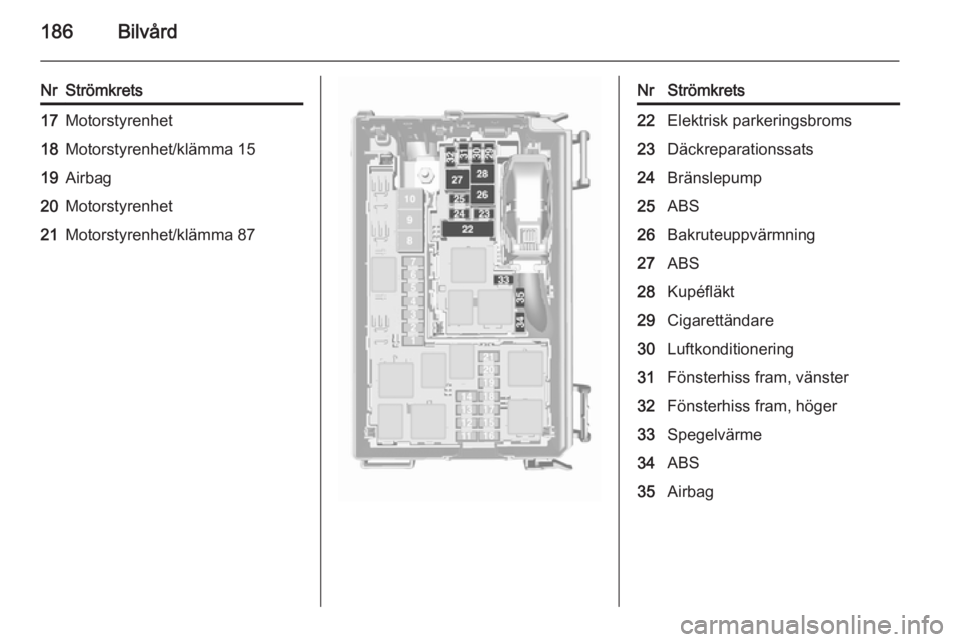

186Bilvård
NrStrömkrets17Motorstyrenhet18Motorstyrenhet/klämma 1519Airbag20Motorstyrenhet21Motorstyrenhet/klämma 87NrStrömkrets22Elektrisk parkeringsbroms23Däckreparationssats24Bränslepump25ABS26Bakruteuppvärmning27ABS28Kupéfläkt29Cigarettändare30Luftkonditionering31Fönsterhiss fram, vänster32Fönsterhiss fram, höger33Spegelvärme34ABS35Airbag

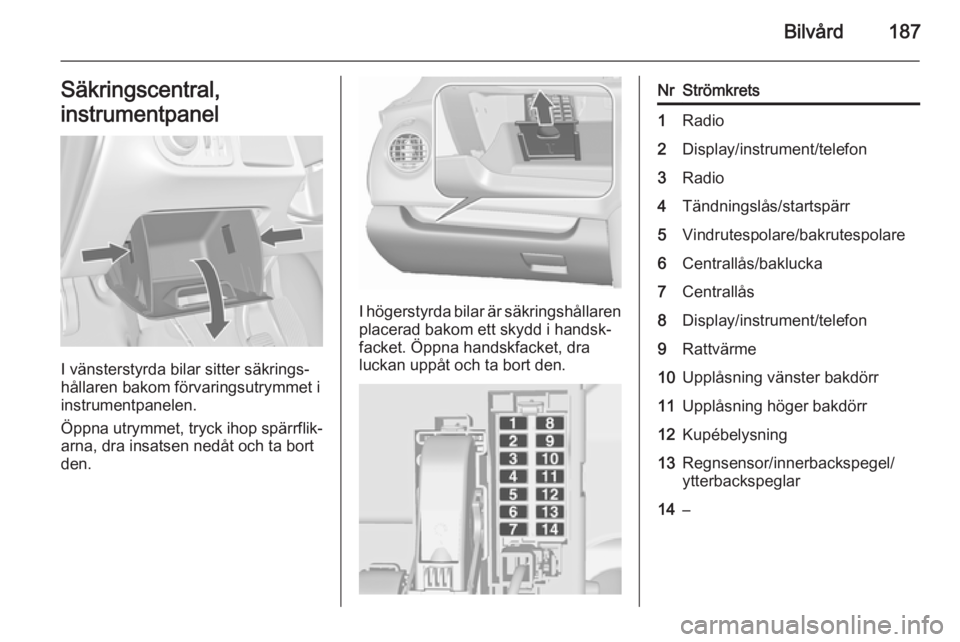

Bilvård187Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop spärrflik‐ arna, dra insatsen nedåt och ta bort
den.
I högerstyrda bilar är säkringshållaren
placerad bakom ett skydd i handsk‐
facket. Öppna handskfacket, dra
luckan uppåt och ta bort den.
NrStrömkrets1Radio2Display/instrument/telefon3Radio4Tändningslås/startspärr5Vindrutespolare/bakrutespolare6Centrallås/baklucka7Centrallås8Display/instrument/telefon9Rattvärme10Upplåsning vänster bakdörr11Upplåsning höger bakdörr12Kupébelysning13Regnsensor/innerbackspegel/
ytterbackspeglar14–

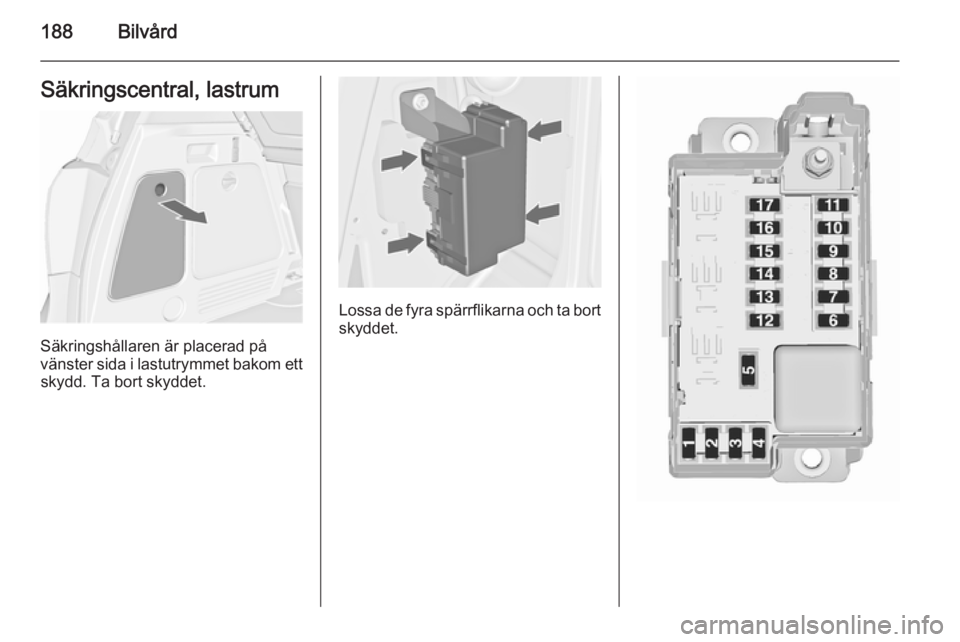

188BilvårdSäkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd. Ta bort skyddet.
Lossa de fyra spärrflikarna och ta bort
skyddet.
