Page 71 of 265

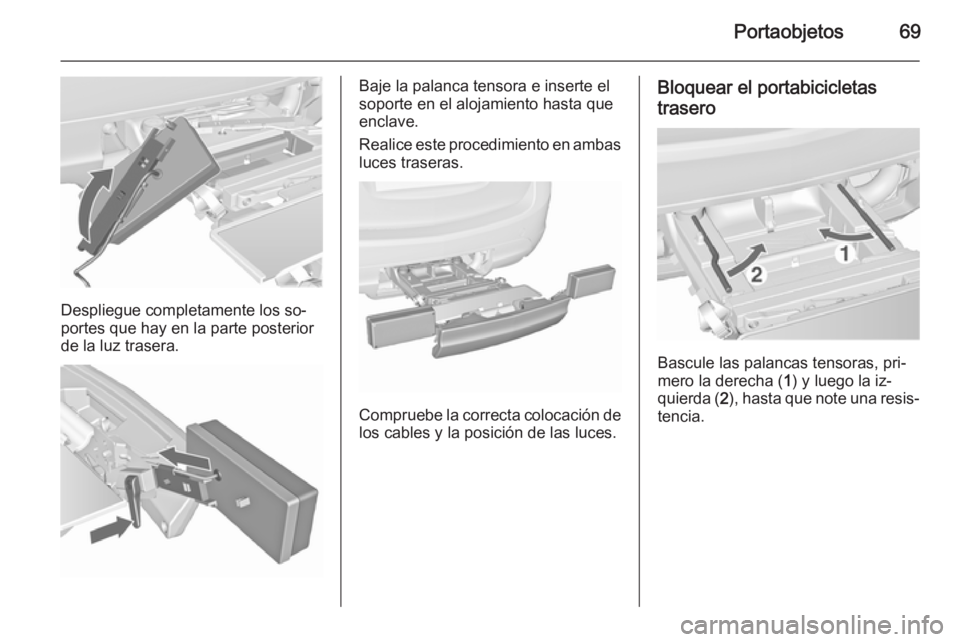

Portaobjetos69
Despliegue completamente los so‐
portes que hay en la parte posterior
de la luz trasera.
Baje la palanca tensora e inserte el
soporte en el alojamiento hasta que
enclave.
Realice este procedimiento en ambas luces traseras.
Compruebe la correcta colocación delos cables y la posición de las luces.
Bloquear el portabicicletas
trasero
Bascule las palancas tensoras, pri‐
mero la derecha ( 1) y luego la iz‐
quierda ( 2), hasta que note una resis‐
tencia.
Page 72 of 265
70Portaobjetos
El portabicicletas trasero estará blo‐
queado cuando las palancas tenso‐
ras basculen unos 50°. En caso con‐
trario, no estará garantizado un fun‐
cionamiento seguro.
Nota
Cierre el portón trasero.
Desplegar el soporte de la placa
de matrícula
Despliegue el soporte de la placa de
matrícula.
La placa de matrícula debe colocarse
antes de usar por primera vez el por‐ tabicicletas trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo dia‐
gonal enclave.
Page 73 of 265

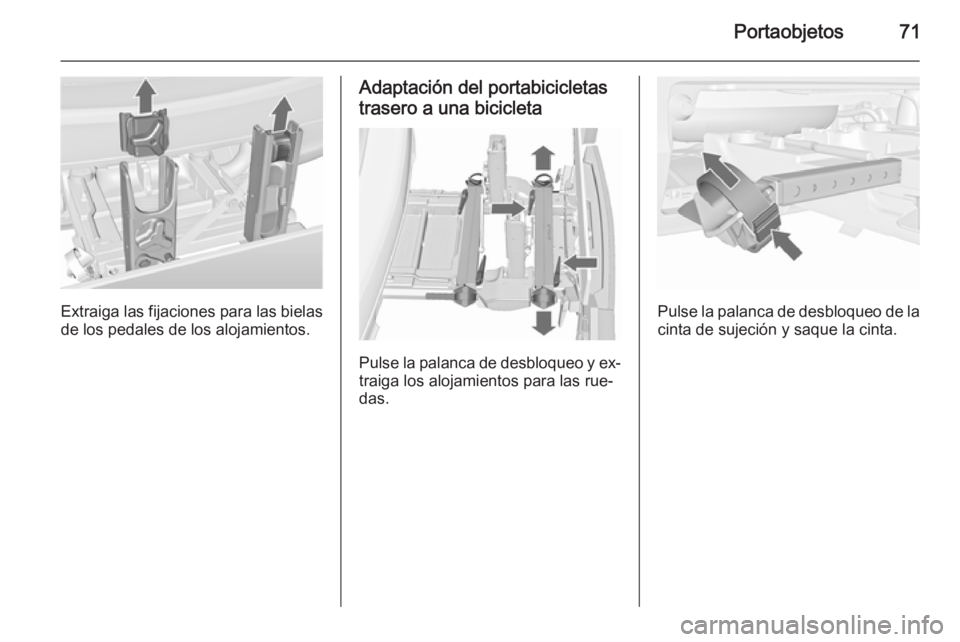

Portaobjetos71
Extraiga las fijaciones para las bielasde los pedales de los alojamientos.
Adaptación del portabicicletas
trasero a una bicicleta
Pulse la palanca de desbloqueo y ex‐ traiga los alojamientos para las rue‐
das.
Pulse la palanca de desbloqueo de la
cinta de sujeción y saque la cinta.
Page 74 of 265

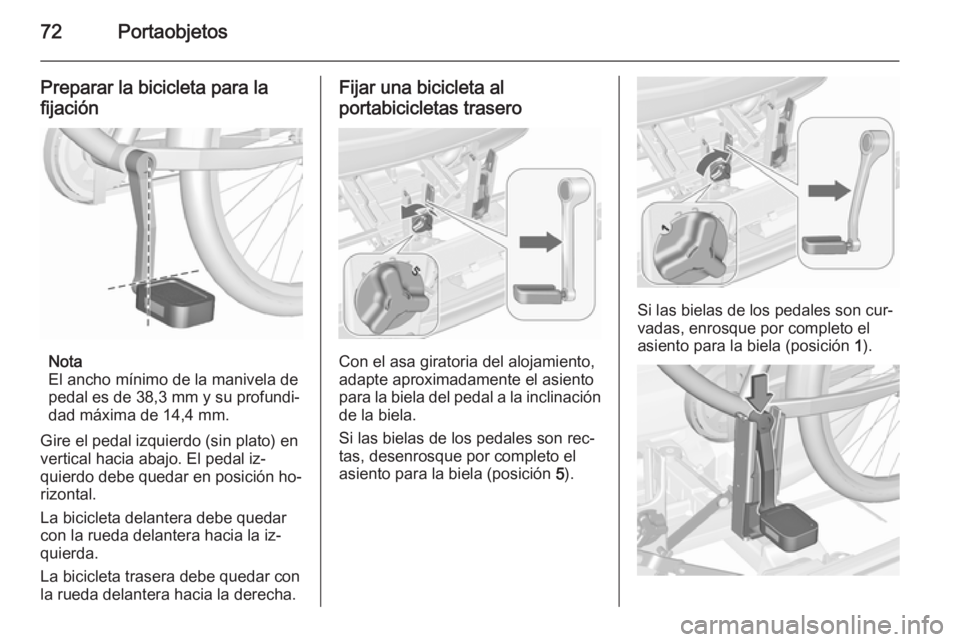

72Portaobjetos
Preparar la bicicleta para la
fijación
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal iz‐
quierdo debe quedar en posición ho‐
rizontal.
La bicicleta delantera debe quedar con la rueda delantera hacia la iz‐
quierda.
La bicicleta trasera debe quedar con
la rueda delantera hacia la derecha.
Fijar una bicicleta al
portabicicletas trasero
Con el asa giratoria del alojamiento,
adapte aproximadamente el asiento
para la biela del pedal a la inclinación de la biela.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).
Si las bielas de los pedales son cur‐
vadas, enrosque por completo el
asiento para la biela (posición 1).
Page 75 of 265

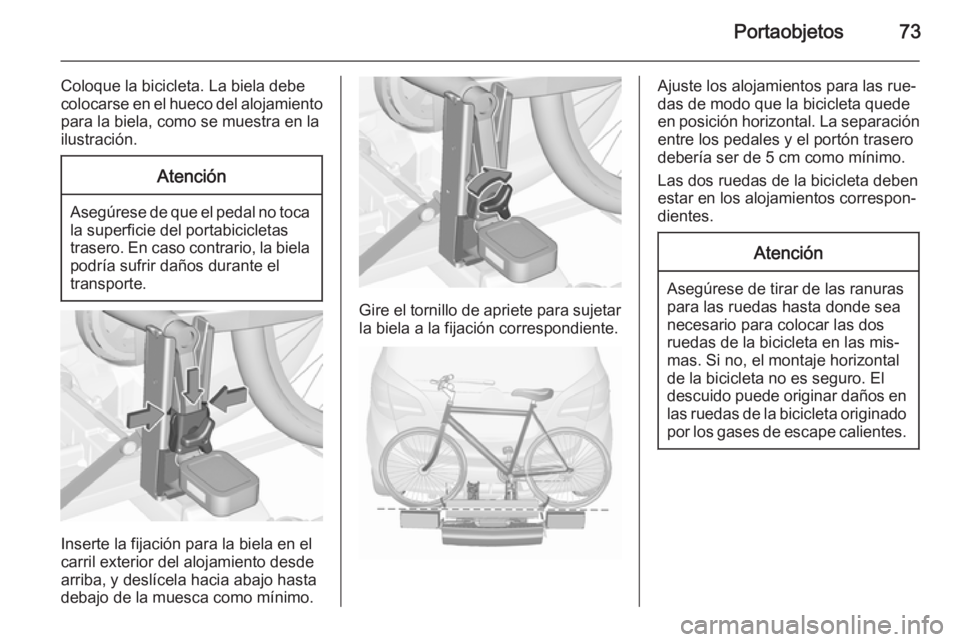

Portaobjetos73
Coloque la bicicleta. La biela debecolocarse en el hueco del alojamiento para la biela, como se muestra en la
ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Gire el tornillo de apriete para sujetar la biela a la fijación correspondiente.
Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.

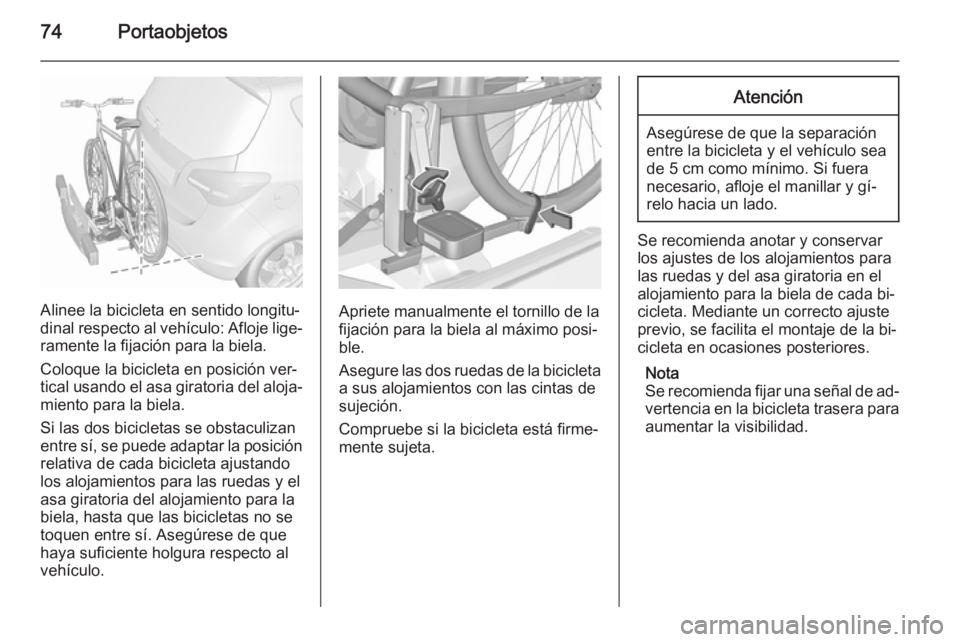

Page 76 of 265
74Portaobjetos
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo: Afloje lige‐
ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.Apriete manualmente el tornillo de la
fijación para la biela al máximo posi‐
ble.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐
mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐
vertencia en la bicicleta trasera para
aumentar la visibilidad.
Page 77 of 265

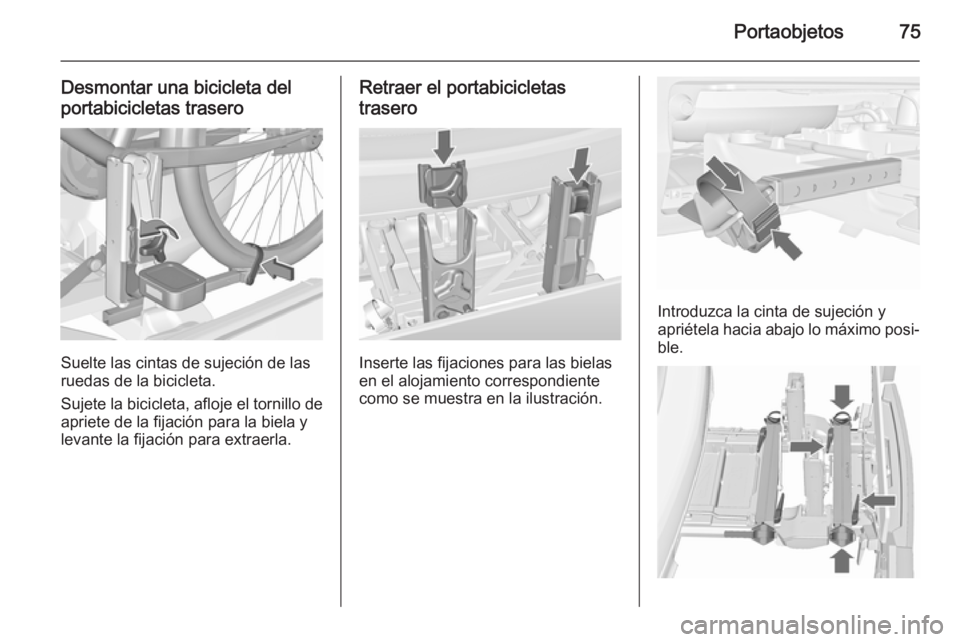

Portaobjetos75
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas
trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
Page 78 of 265

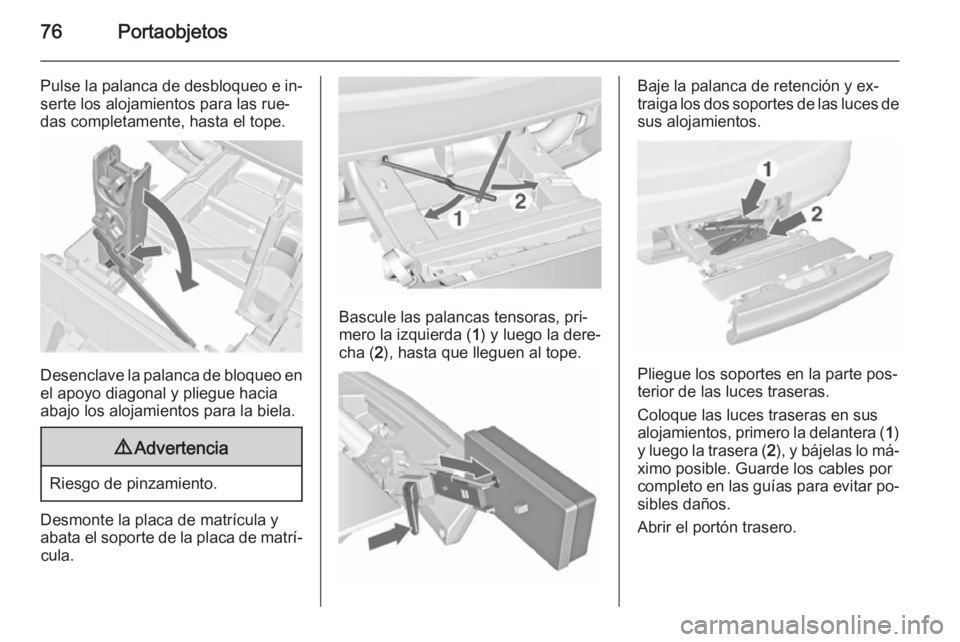

76Portaobjetos
Pulse la palanca de desbloqueo e in‐serte los alojamientos para las rue‐
das completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Desmonte la placa de matrícula y
abata el soporte de la placa de matrí‐ cula.
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope.
Baje la palanca de retención y ex‐
traiga los dos soportes de las luces de sus alojamientos.
Pliegue los soportes en la parte pos‐
terior de las luces traseras.
Coloque las luces traseras en sus
alojamientos, primero la delantera ( 1)
y luego la trasera ( 2), y bájelas lo má‐
ximo posible. Guarde los cables por
completo en las guías para evitar po‐ sibles daños.
Abrir el portón trasero.
Page 79 of 265

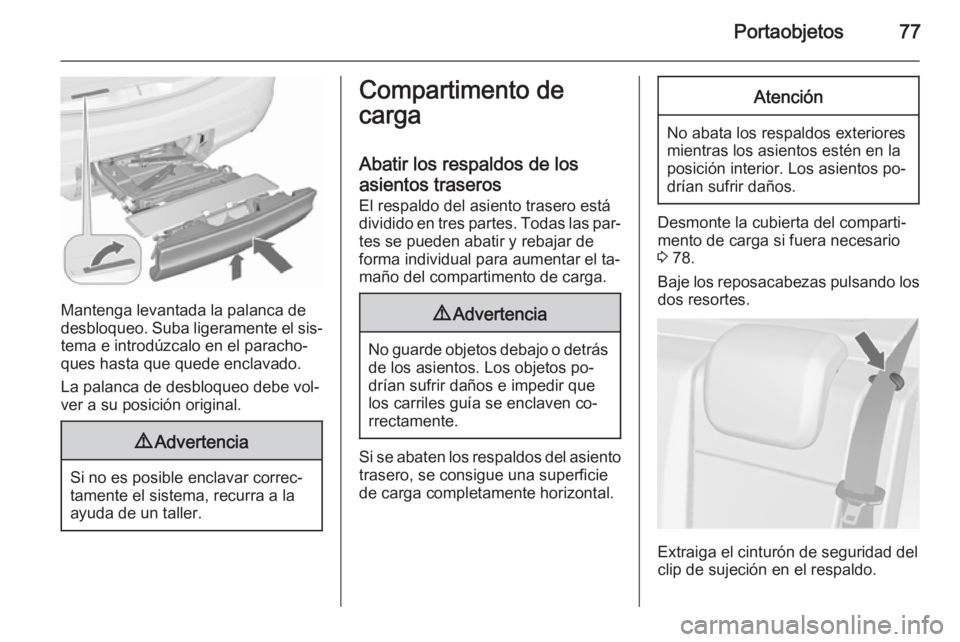

Portaobjetos77
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Abatir los respaldos de los
asientos traseros
El respaldo del asiento trasero está
dividido en tres partes. Todas las par‐
tes se pueden abatir y rebajar de
forma individual para aumentar el ta‐
maño del compartimento de carga.9 Advertencia
No guarde objetos debajo o detrás
de los asientos. Los objetos po‐
drían sufrir daños e impedir que
los carriles guía se enclaven co‐
rrectamente.
Si se abaten los respaldos del asiento trasero, se consigue una superficie
de carga completamente horizontal.
Atención
No abata los respaldos exteriores
mientras los asientos estén en la
posición interior. Los asientos po‐
drían sufrir daños.
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario
3 78.
Baje los reposacabezas pulsando los dos resortes.
Extraiga el cinturón de seguridad del
clip de sujeción en el respaldo.
Page 80 of 265

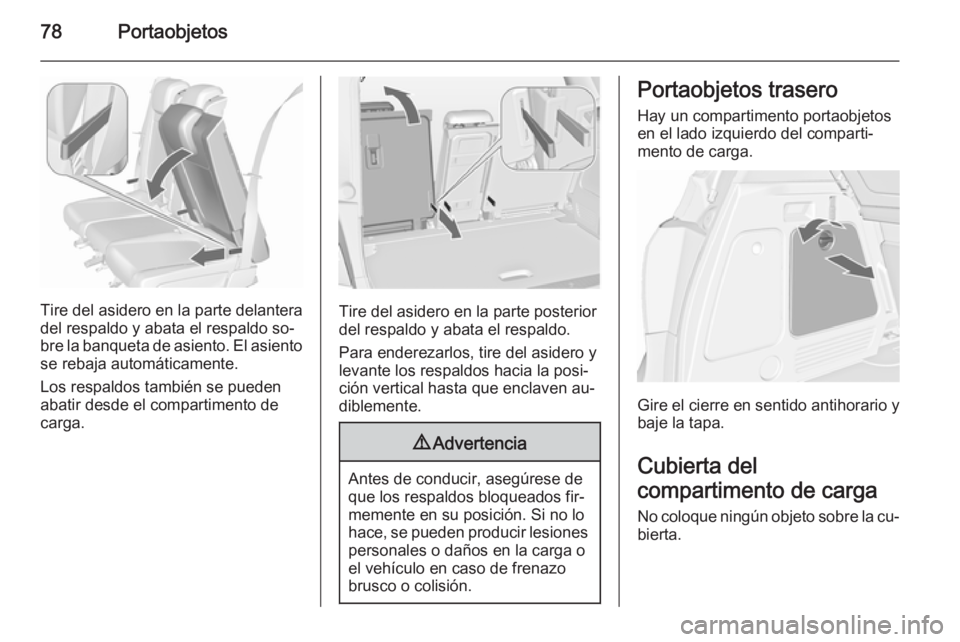

78Portaobjetos
Tire del asidero en la parte delantera
del respaldo y abata el respaldo so‐
bre la banqueta de asiento. El asiento
se rebaja automáticamente.
Los respaldos también se pueden
abatir desde el compartimento de
carga.Tire del asidero en la parte posterior
del respaldo y abata el respaldo.
Para enderezarlos, tire del asidero y
levante los respaldos hacia la posi‐
ción vertical hasta que enclaven au‐
diblemente.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
Portaobjetos trasero
Hay un compartimento portaobjetos
en el lado izquierdo del comparti‐
mento de carga.
Gire el cierre en sentido antihorario y
baje la tapa.
Cubierta del
compartimento de carga No coloque ningún objeto sobre la cu‐
bierta.
