OPEL MERIVA 2015.5 Manuale di uso e manutenzione (in Italian)

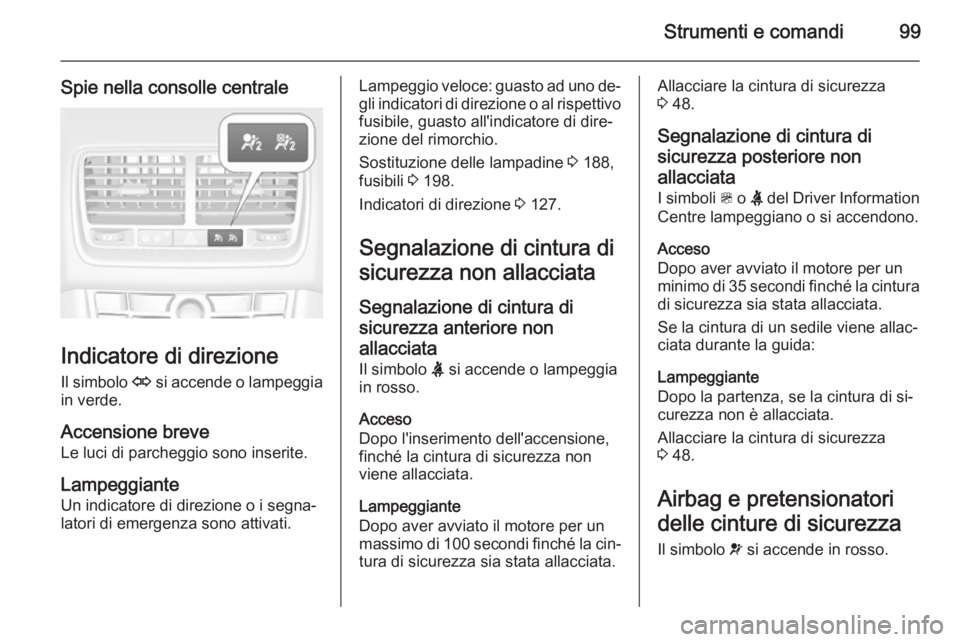

Strumenti e comandi99
Spie nella consolle centrale
Indicatore di direzioneIl simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 188,
fusibili 3 198.
Indicatori di direzione 3 127.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza sia stata allacciata.Allacciare la cintura di sicurezza
3 48.
Segnalazione di cintura di
sicurezza posteriore non allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:
Lampeggiante
Dopo la partenza, se la cintura di si‐ curezza non è allacciata.
Allacciare la cintura di sicurezza
3 48.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.

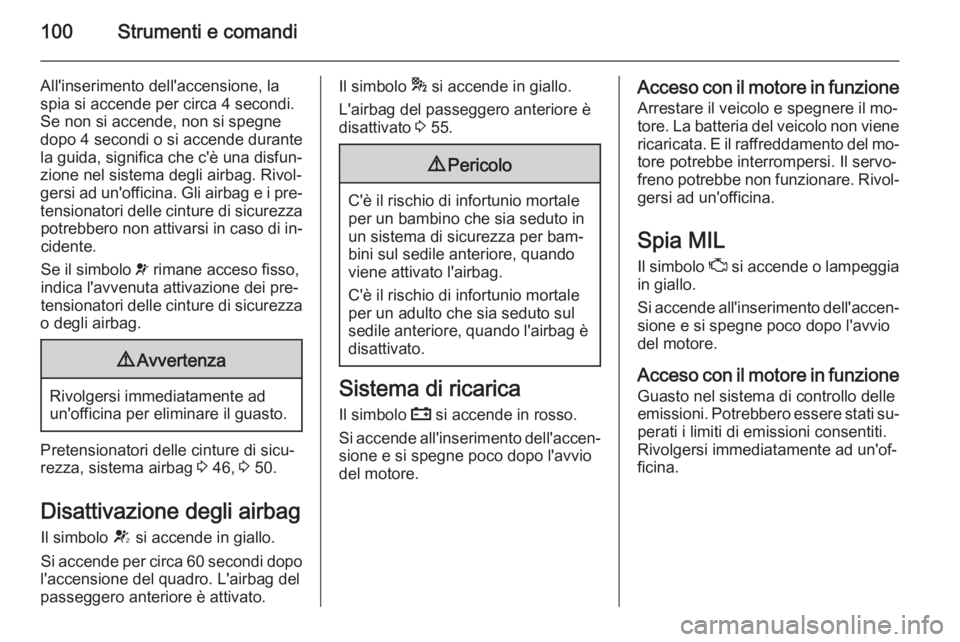

100Strumenti e comandi
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 46, 3 50.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐ tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.

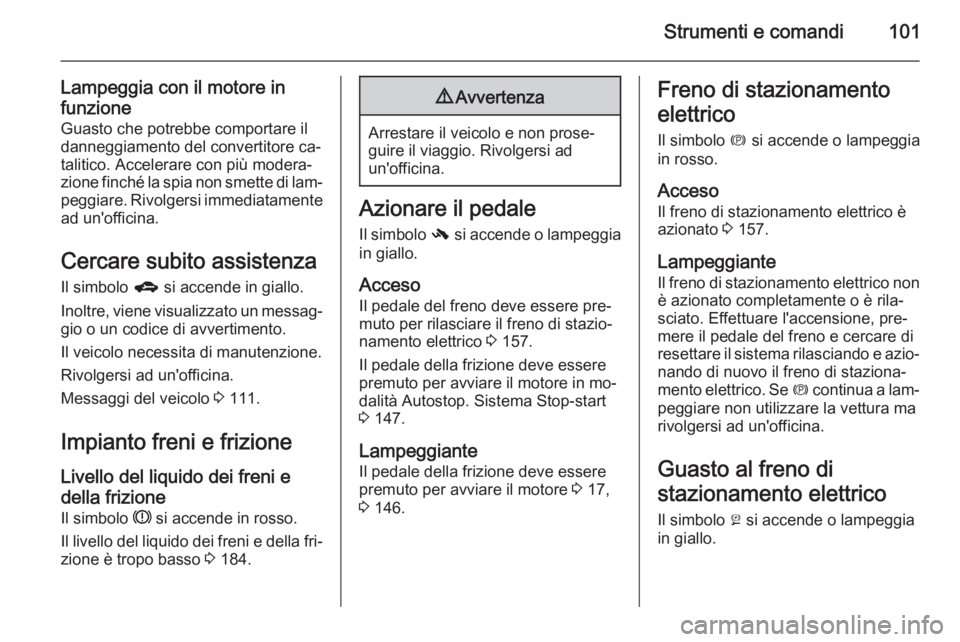

Strumenti e comandi101
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐ talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 111.
Impianto freni e frizione Livello del liquido dei freni e
della frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 184.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐ muto per rilasciare il freno di stazio‐
namento elettrico 3 157.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Stop-start
3 147.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 146.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è
azionato 3 157.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di
resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di
stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.

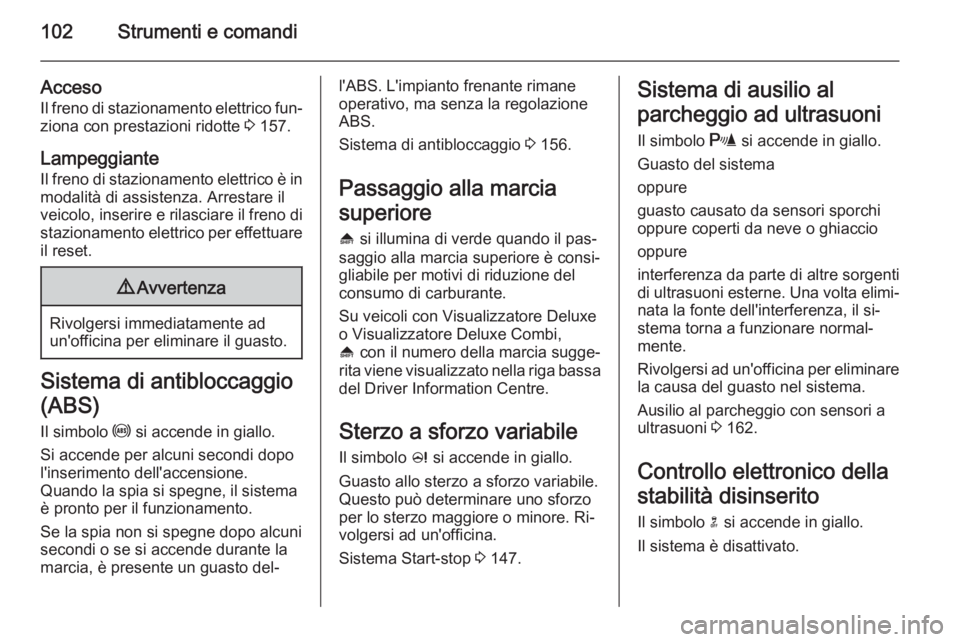

102Strumenti e comandi
AccesoIl freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 157.
Lampeggiante Il freno di stazionamento elettrico è in
modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 156.
Passaggio alla marcia
superiore [ si illumina di verde quando il pas‐
saggio alla marcia superiore è consi‐
gliabile per motivi di riduzione del
consumo di carburante.
Su veicoli con Visualizzatore Deluxe
o Visualizzatore Deluxe Combi,
[ con il numero della marcia sugge‐
rita viene visualizzato nella riga bassa
del Driver Information Centre.
Sterzo a sforzo variabile
Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile. Questo può determinare uno sforzoper lo sterzo maggiore o minore. Ri‐
volgersi ad un'officina.
Sistema Start-stop 3 147.Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori aultrasuoni 3 162.
Controllo elettronico della
stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.

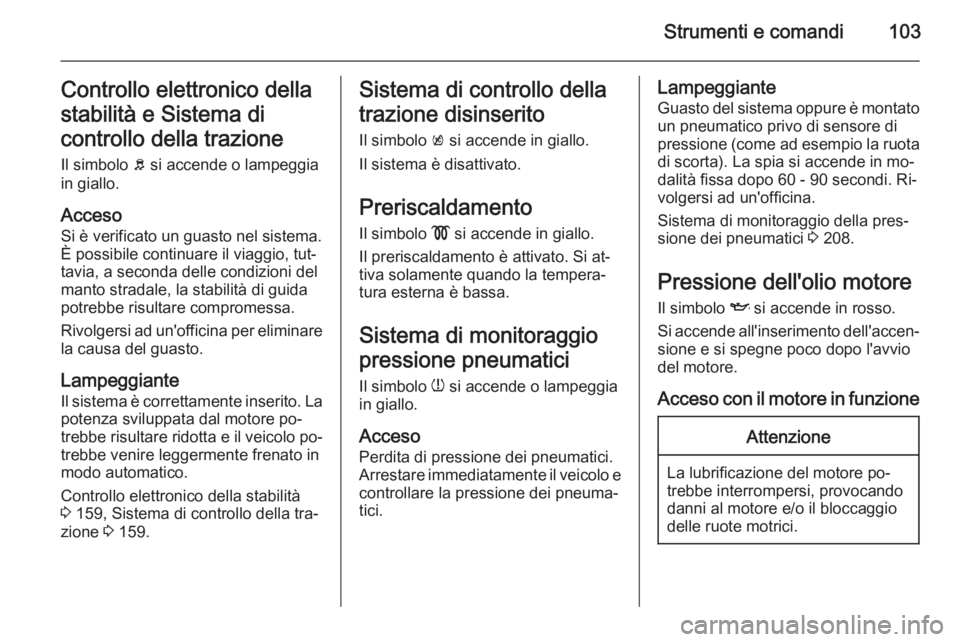

Strumenti e comandi103Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.
Acceso
Si è verificato un guasto nel sistema. È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità 3 159, Sistema di controllo della tra‐
zione 3 159.Sistema di controllo della
trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si at‐ tiva solamente quando la tempera‐
tura esterna è bassa.
Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.Lampeggiante
Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 208.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.

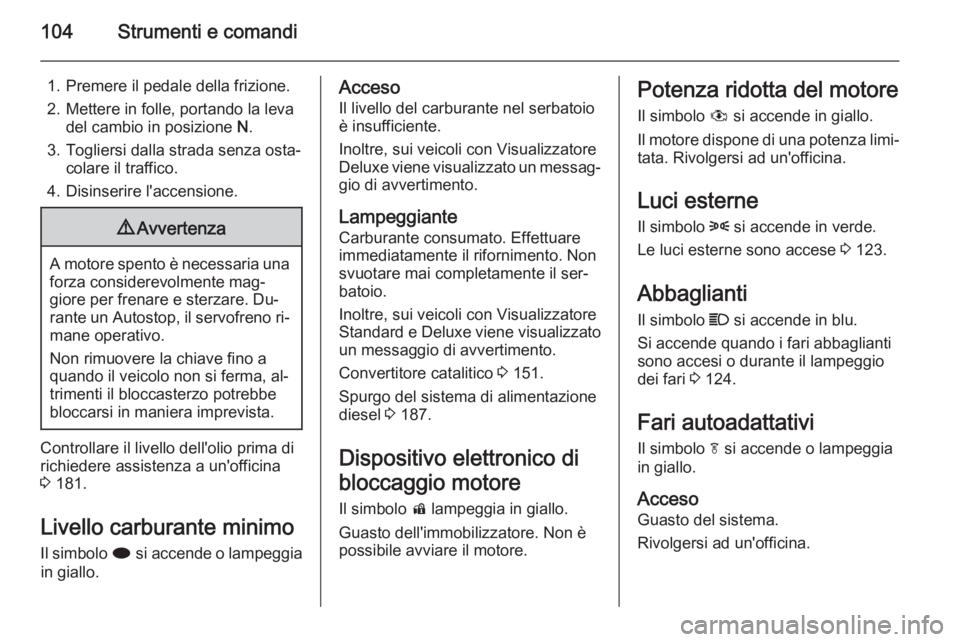

104Strumenti e comandi
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 181.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Inoltre, sui veicoli con Visualizzatore
Deluxe viene visualizzato un messag‐ gio di avvertimento.
Lampeggiante Carburante consumato. Effettuareimmediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Inoltre, sui veicoli con Visualizzatore
Standard e Deluxe viene visualizzato un messaggio di avvertimento.
Convertitore catalitico 3 151.
Spurgo del sistema di alimentazione
diesel 3 187.
Dispositivo elettronico di
bloccaggio motore Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 123.
Abbaglianti Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 124.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso
Guasto del sistema.
Rivolgersi ad un'officina.

Strumenti e comandi105
LampeggianteIl sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa 4 se‐
condi dopo aver inserito l'accensione, per segnalare che il sistema è statoattivato 3 125.
Controllo automatico dei fari 3 124.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 128.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 128.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.Acceso in verde
È memorizzata una determinata ve‐
locità.
Controllo automatico della velocità di
crociera 3 160.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.
Bloccaggio automatico ^ si accende in color ambra.
Guasto al sistema di bloccaggio au‐
tomatico.
È possibile che l'apertura delle por‐
tiere posteriori non sia bloccata.9 Avvertenza
Interrompere immediatamente il
viaggio! Seguire le istruzioni de‐ scritte nel paragrafo "Guasto del
sistema automatico di bloccaggio"
prima di continuare il viaggio
3 25.
Rivolgersi ad un'officina.

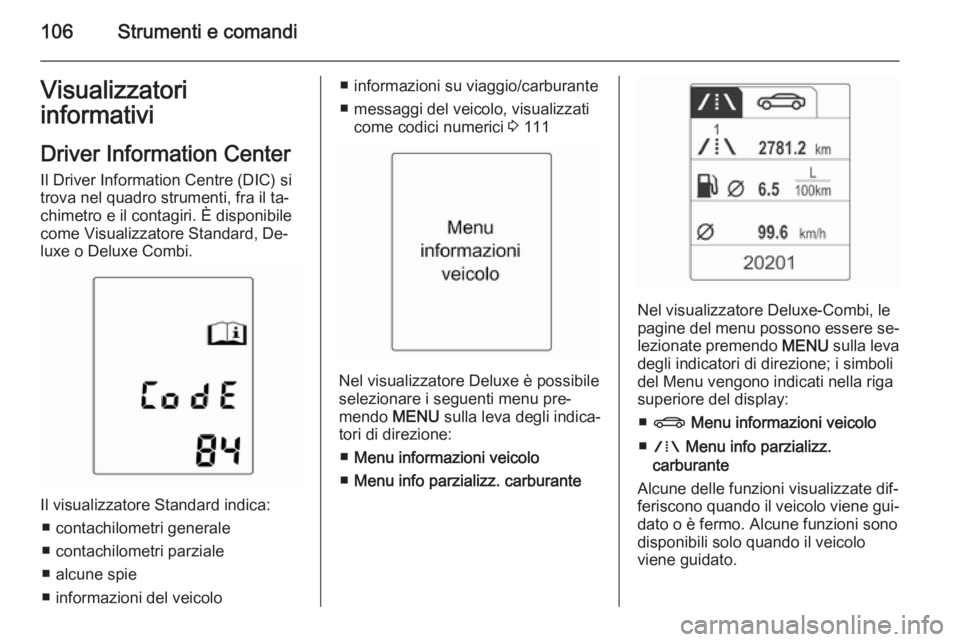

106Strumenti e comandiVisualizzatori
informativi
Driver Information Center Il Driver Information Centre (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile
come Visualizzatore Standard, De‐
luxe o Deluxe Combi.
Il visualizzatore Standard indica:
■ contachilometri generale
■ contachilometri parziale
■ alcune spie
■ informazioni del veicolo
■ informazioni su viaggio/carburante
■ messaggi del veicolo, visualizzati come codici numerici 3 111
Nel visualizzatore Deluxe è possibile
selezionare i seguenti menu pre‐
mendo MENU sulla leva degli indica‐
tori di direzione:
■ Menu informazioni veicolo
■ Menu info parzializz. carburante
Nel visualizzatore Deluxe-Combi, le
pagine del menu possono essere se‐
lezionate premendo MENU sulla leva
degli indicatori di direzione; i simboli
del Menu vengono indicati nella riga
superiore del display:
■ X Menu informazioni veicolo
■ W Menu info parzializz.
carburante
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.

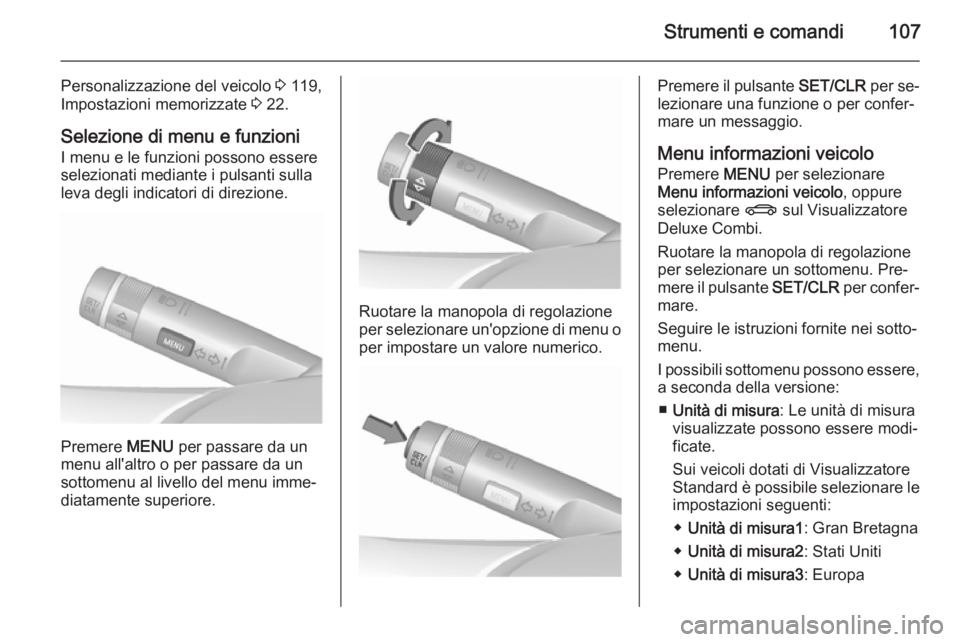

Strumenti e comandi107
Personalizzazione del veicolo 3 119,
Impostazioni memorizzate 3 22.
Selezione di menu e funzioni
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere il pulsante SET/CLR per se‐
lezionare una funzione o per confer‐ mare un messaggio.
Menu informazioni veicolo
Premere MENU per selezionare
Menu informazioni veicolo , oppure
selezionare X sul Visualizzatore
Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.
Seguire le istruzioni fornite nei sotto‐
menu.
I possibili sottomenu possono essere, a seconda della versione:
■ Unità di misura : Le unità di misura
visualizzate possono essere modi‐
ficate.
Sui veicoli dotati di Visualizzatore
Standard è possibile selezionare le impostazioni seguenti:
◆ Unità di misura1 : Gran Bretagna
◆ Unità di misura2 : Stati Uniti
◆ Unità di misura3 : Europa

108Strumenti e comandi

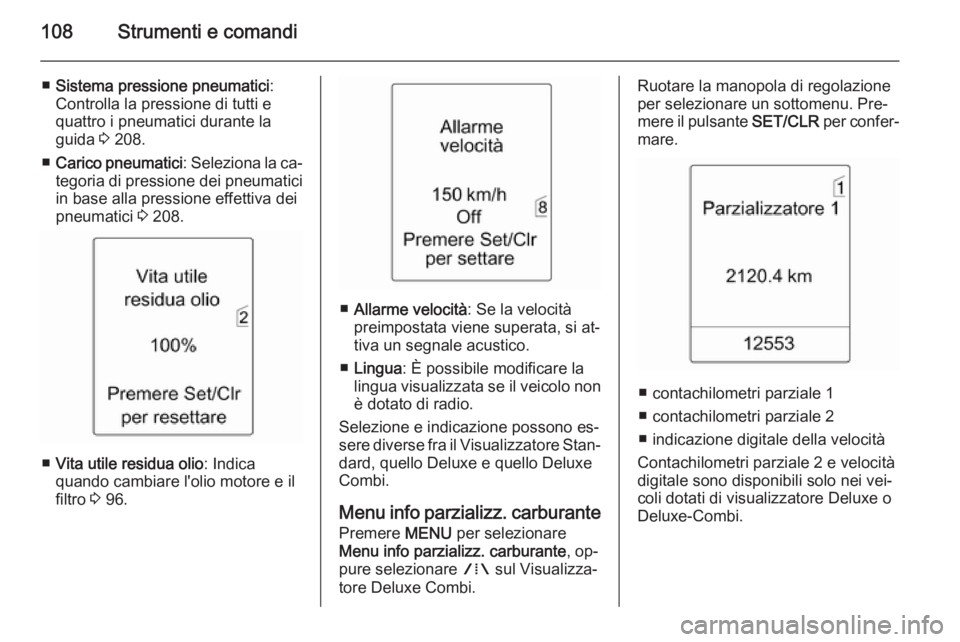

■Sistema pressione pneumatici :
Controlla la pressione di tutti e
quattro i pneumatici durante la
guida 3 208.
■ Carico pneumatici : Seleziona la ca‐
tegoria di pressione dei pneumatici in base alla pressione effettiva dei
pneumatici 3 208.
■ Vita utile residua olio : Indica
quando cambiare l'olio motore e il filtro 3 96.
■ Allarme velocità : Se la velocità
preimpostata viene superata, si at‐
tiva un segnale acustico.
■ Lingua : È possibile modificare la
lingua visualizzata se il veicolo non è dotato di radio.
Selezione e indicazione possono es‐ sere diverse fra il Visualizzatore Stan‐
dard, quello Deluxe e quello Deluxe
Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante , op‐
pure selezionare W sul Visualizza‐
tore Deluxe Combi.
Ruotare la manopola di regolazione per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.
■ contachilometri parziale 1
■ contachilometri parziale 2
■ indicazione digitale della velocità
Contachilometri parziale 2 e velocità
digitale sono disponibili solo nei vei‐
coli dotati di visualizzatore Deluxe o
Deluxe-Combi.
