OPEL MERIVA 2015.5 Manuale di uso e manutenzione (in Italian)

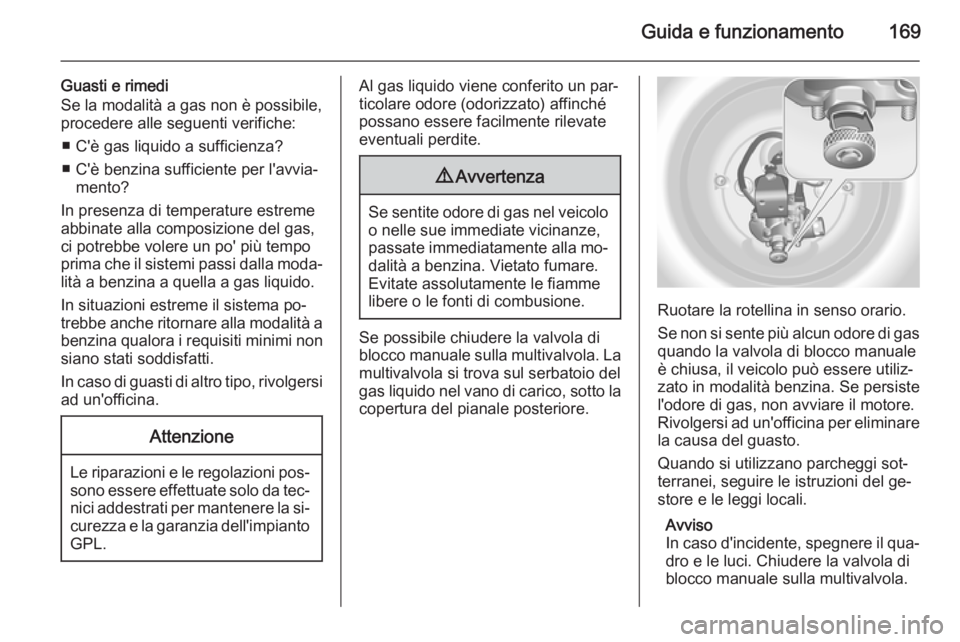

Guida e funzionamento169
Guasti e rimedi
Se la modalità a gas non è possibile,
procedere alle seguenti verifiche:
■ C'è gas liquido a sufficienza?
■ C'è benzina sufficiente per l'avvia‐ mento?
In presenza di temperature estreme
abbinate alla composizione del gas,
ci potrebbe volere un po' più tempo
prima che il sistemi passi dalla moda‐
lità a benzina a quella a gas liquido.
In situazioni estreme il sistema po‐ trebbe anche ritornare alla modalità a benzina qualora i requisiti minimi non
siano stati soddisfatti.
In caso di guasti di altro tipo, rivolgersi ad un'officina.Attenzione
Le riparazioni e le regolazioni pos‐sono essere effettuate solo da tec‐ nici addestrati per mantenere la si‐curezza e la garanzia dell'impianto
GPL.
Al gas liquido viene conferito un par‐
ticolare odore (odorizzato) affinché
possano essere facilmente rilevate
eventuali perdite.9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla mo‐ dalità a benzina. Vietato fumare.
Evitate assolutamente le fiamme
libere o le fonti di combusione.
Se possibile chiudere la valvola di
blocco manuale sulla multivalvola. La multivalvola si trova sul serbatoio del
gas liquido nel vano di carico, sotto la
copertura del pianale posteriore.
Ruotare la rotellina in senso orario.
Se non si sente più alcun odore di gas
quando la valvola di blocco manuale
è chiusa, il veicolo può essere utiliz‐
zato in modalità benzina. Se persiste
l'odore di gas, non avviare il motore.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Quando si utilizzano parcheggi sot‐
terranei, seguire le istruzioni del ge‐
store e le leggi locali.
Avviso
In caso d'incidente, spegnere il qua‐
dro e le luci. Chiudere la valvola di
blocco manuale sulla multivalvola.

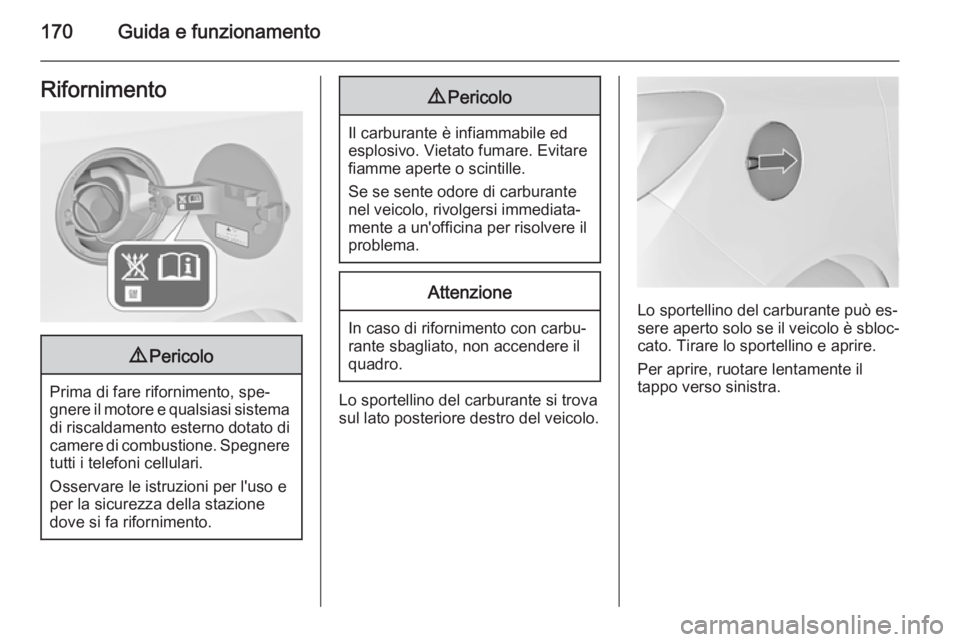

170Guida e funzionamentoRifornimento9Pericolo
Prima di fare rifornimento, spe‐
gnere il motore e qualsiasi sistema di riscaldamento esterno dotato di camere di combustione. Spegneretutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Tirare lo sportellino e aprire.
Per aprire, ruotare lentamente il
tappo verso sinistra.

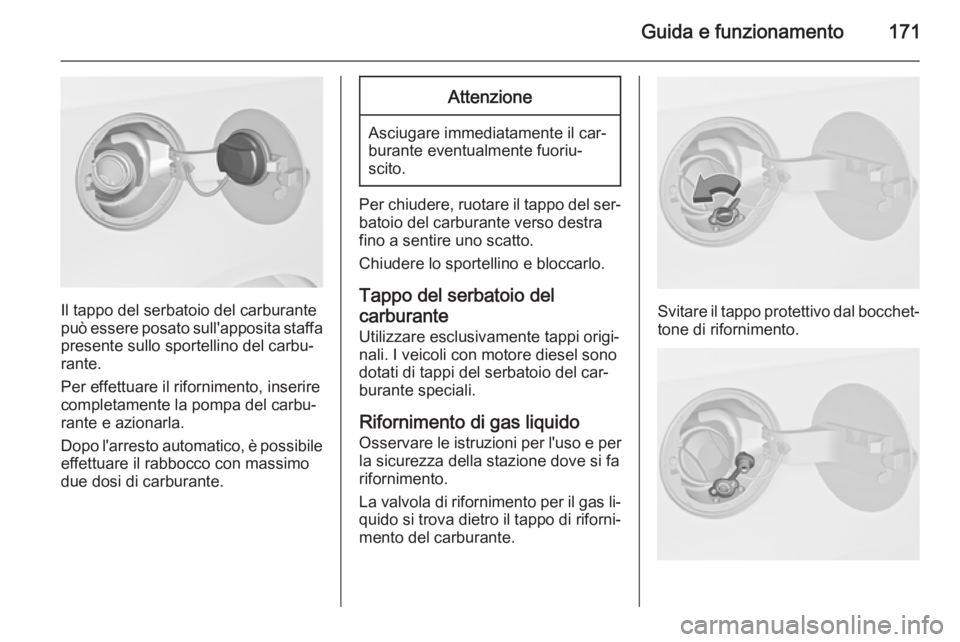

Guida e funzionamento171
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.
Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del ser‐ batoio del carburante verso destra
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Tappo del serbatoio del
carburante Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del car‐
burante speciali.
Rifornimento di gas liquido
Osservare le istruzioni per l'uso e per la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas li‐
quido si trova dietro il tappo di riforni‐
mento del carburante.
Svitare il tappo protettivo dal bocchet‐ tone di rifornimento.

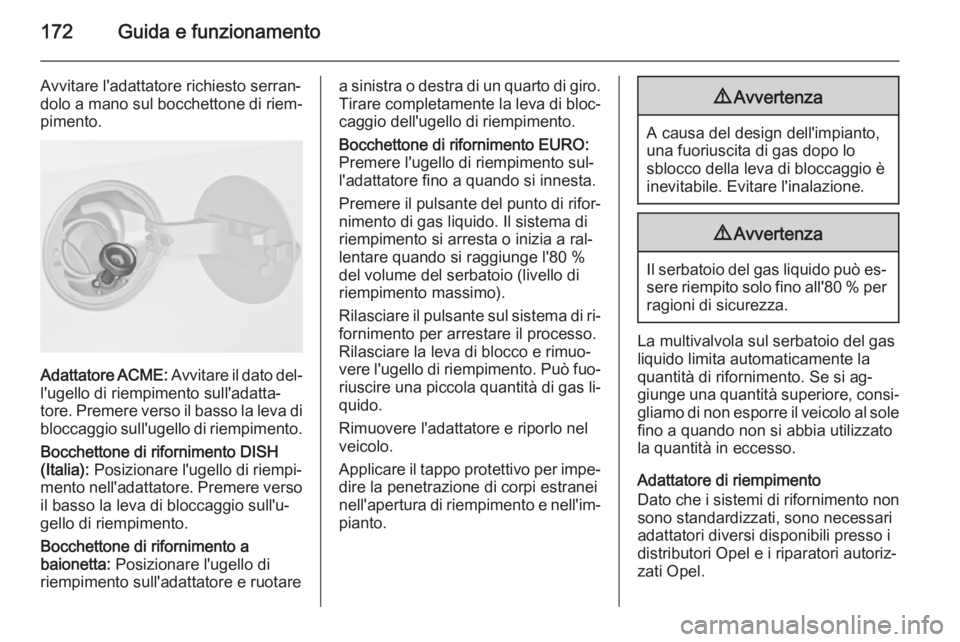

172Guida e funzionamento
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dato del‐
l'ugello di riempimento sull'adatta‐
tore. Premere verso il basso la leva di
bloccaggio sull'ugello di riempimento.
Bocchettone di rifornimento DISH
(Italia): Posizionare l'ugello di riempi‐
mento nell'adattatore. Premere verso
il basso la leva di bloccaggio sull'u‐
gello di riempimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
a sinistra o destra di un quarto di giro. Tirare completamente la leva di bloc‐
caggio dell'ugello di riempimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di riempimento sul‐
l'adattatore fino a quando si innesta.
Premere il pulsante del punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a ral‐
lentare quando si raggiunge l'80 %
del volume del serbatoio (livello di
riempimento massimo).
Rilasciare il pulsante sul sistema di ri‐
fornimento per arrestare il processo.
Rilasciare la leva di blocco e rimuo‐
vere l'ugello di riempimento. Può fuo‐
riuscire una piccola quantità di gas li‐ quido.
Rimuovere l'adattatore e riporlo nel veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di riempimento e nell'im‐ pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità superiore, consi‐ gliamo di non esporre il veicolo al sole
fino a quando non si abbia utilizzato
la quantità in eccesso.
Adattatore di riempimento
Dato che i sistemi di rifornimento non sono standardizzati, sono necessari
adattatori diversi disponibili presso i
distributori Opel e i riparatori autoriz‐
zati Opel.

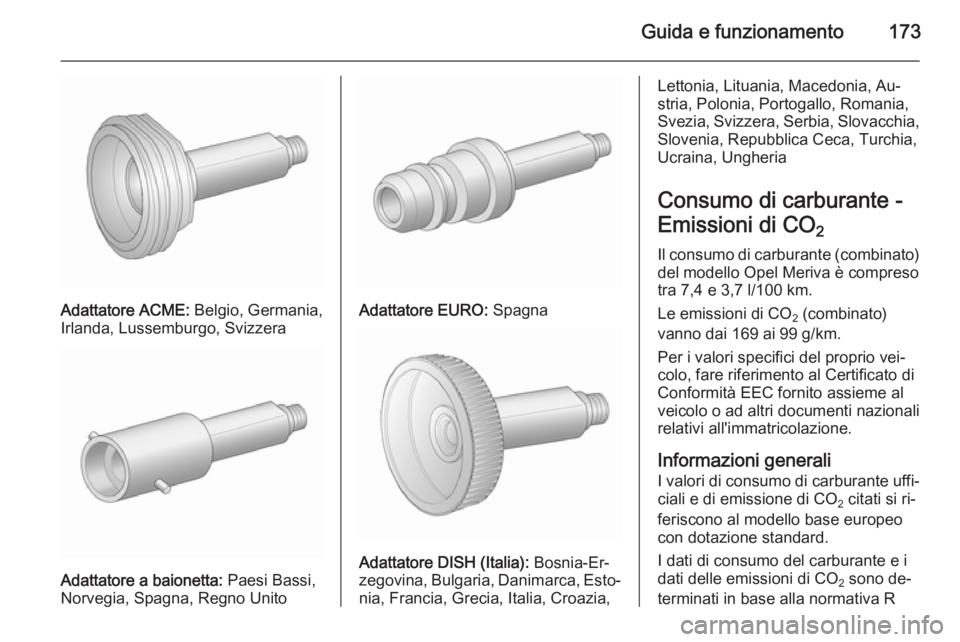

Guida e funzionamento173
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH (Italia): Bosnia-Er‐
zegovina, Bulgaria, Danimarca, Esto‐ nia, Francia, Grecia, Italia, Croazia,
Lettonia, Lituania, Macedonia, Au‐
stria, Polonia, Portogallo, Romania,
Svezia, Svizzera, Serbia, Slovacchia,
Slovenia, Repubblica Ceca, Turchia,
Ucraina, Ungheria
Consumo di carburante -
Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Meriva è compreso
tra 7,4 e 3,7 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 169 ai 99 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori di consumo di carburante uffi‐ ciali e di emissione di CO 2 citati si ri‐
feriscono al modello base europeo con dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa R

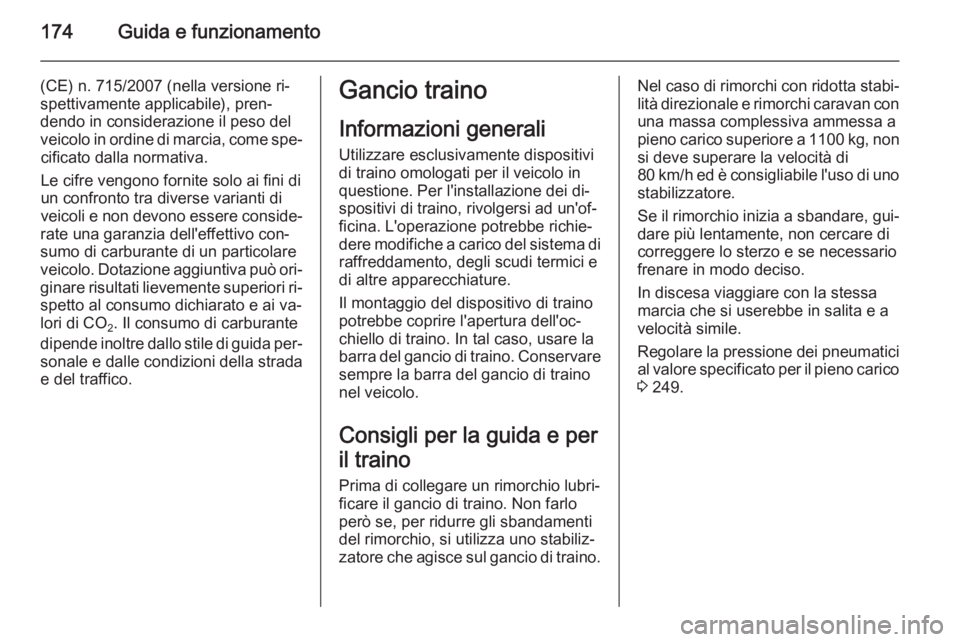

174Guida e funzionamento
(CE) n. 715/2007 (nella versione ri‐
spettivamente applicabile), pren‐
dendo in considerazione il peso del
veicolo in ordine di marcia, come spe‐ cificato dalla normativa.
Le cifre vengono fornite solo ai fini di un confronto tra diverse varianti di
veicoli e non devono essere conside‐
rate una garanzia dell'effettivo con‐
sumo di carburante di un particolare
veicolo. Dotazione aggiuntiva può ori‐ ginare risultati lievemente superiori ri‐ spetto al consumo dichiarato e ai va‐
lori di CO 2. Il consumo di carburante
dipende inoltre dallo stile di guida per‐
sonale e dalle condizioni della strada
e del traffico.Gancio traino
Informazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei di‐
spositivi di traino, rivolgersi ad un'of‐
ficina. L'operazione potrebbe richie‐
dere modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
Il montaggio del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino. Conservare
sempre la barra del gancio di traino nel veicolo.
Consigli per la guida e per
il traino
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi caravan con una massa complessiva ammessa a
pieno carico superiore a 1100 kg, non
si deve superare la velocità di
80 km/h ed è consigliabile l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐
dare più lentamente, non cercare di
correggere lo sterzo e se necessario frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici al valore specificato per il pieno carico
3 249.

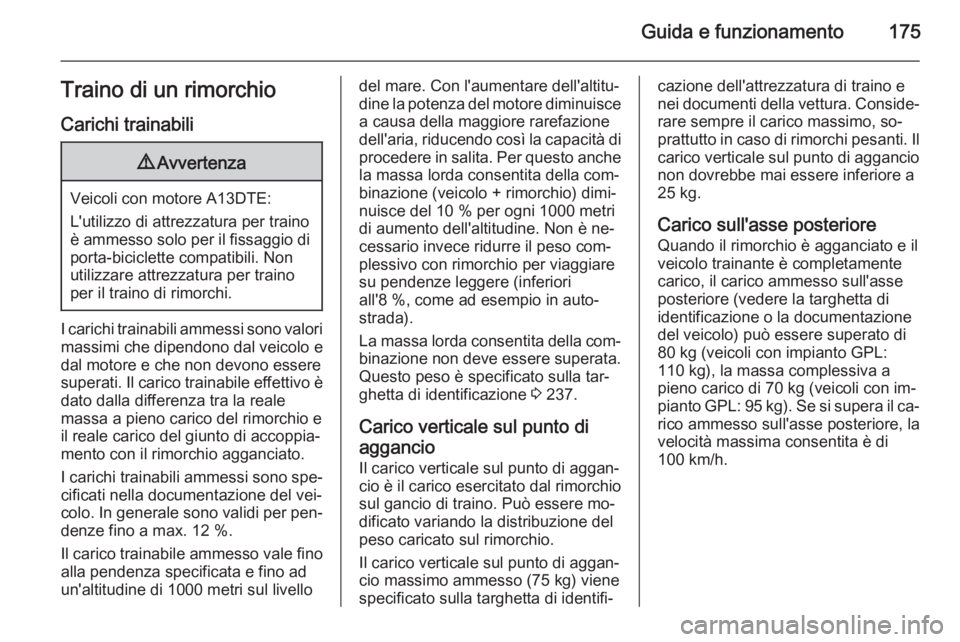

Guida e funzionamento175Traino di un rimorchio
Carichi trainabili9 Avvertenza
Veicoli con motore A13DTE:
L'utilizzo di attrezzatura per traino
è ammesso solo per il fissaggio di porta-biciclette compatibili. Non
utilizzare attrezzatura per traino
per il traino di rimorchi.
I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐
denze fino a max. 12 %.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
la massa lorda consentita della com‐
binazione (veicolo + rimorchio) dimi‐
nuisce del 10 % per ogni 1000 metri
di aumento dell'altitudine. Non è ne‐
cessario invece ridurre il peso com‐
plessivo con rimorchio per viaggiare
su pendenze leggere (inferiori
all'8 %, come ad esempio in auto‐
strada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 237.
Carico verticale sul punto di
aggancio Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐ dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale sul punto di aggan‐
cio massimo ammesso (75 kg) viene
specificato sulla targhetta di identifi‐cazione dell'attrezzatura di traino e
nei documenti della vettura. Conside‐
rare sempre il carico massimo, so‐
prattutto in caso di rimorchi pesanti. Il
carico verticale sul punto di aggancio non dovrebbe mai essere inferiore a
25 kg.
Carico sull'asse posteriore Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
80 kg (veicoli con impianto GPL:
110 kg), la massa complessiva a
pieno carico di 70 kg (veicoli con im‐ pianto GPL: 95 kg). Se si supera il ca‐ rico ammesso sull'asse posteriore, la
velocità massima consentita è di
100 km/h.

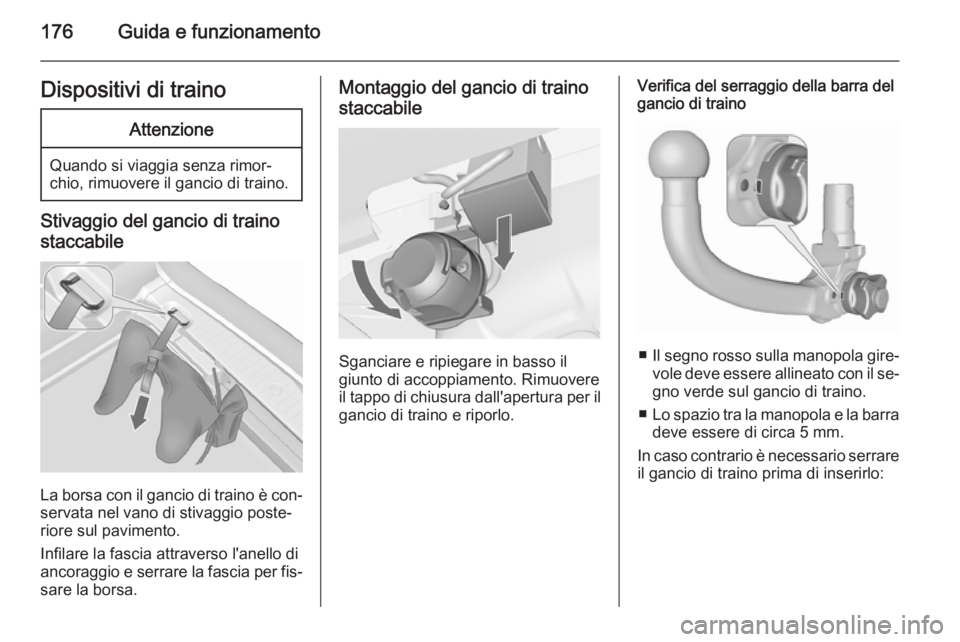

176Guida e funzionamentoDispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Stivaggio del gancio di traino
staccabile
La borsa con il gancio di traino è con‐
servata nel vano di stivaggio poste‐
riore sul pavimento.
Infilare la fascia attraverso l'anello di
ancoraggio e serrare la fascia per fis‐ sare la borsa.
Montaggio del gancio di traino
staccabile
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
■ Il segno rosso sulla manopola gire‐
vole deve essere allineato con il se‐
gno verde sul gancio di traino.
■ Lo spazio tra la manopola e la barra
deve essere di circa 5 mm.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:

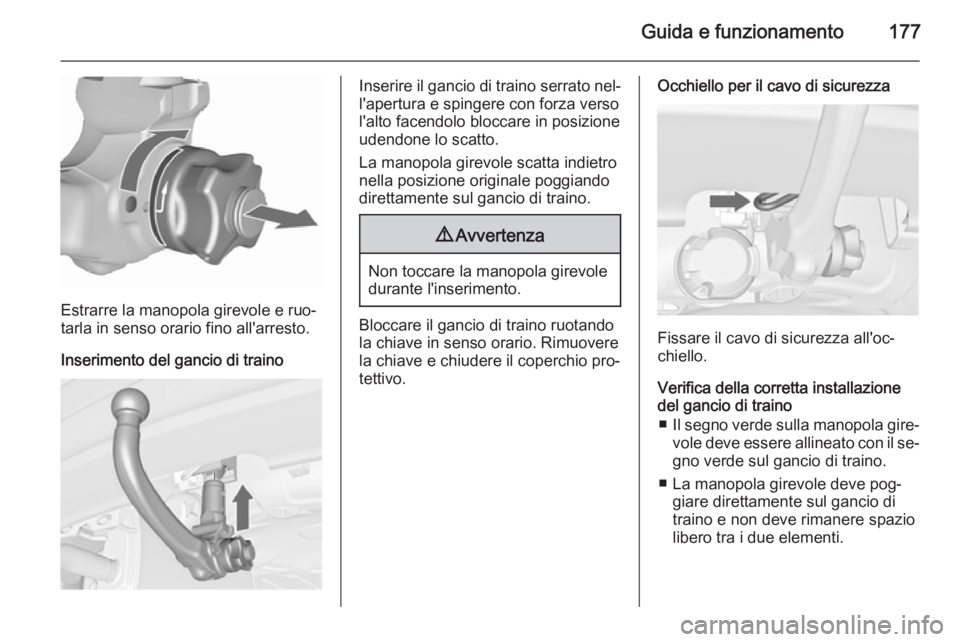

Guida e funzionamento177
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato nel‐
l'apertura e spingere con forza verso
l'alto facendolo bloccare in posizione
udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare il gancio di traino ruotando
la chiave in senso orario. Rimuovere
la chiave e chiudere il coperchio pro‐
tettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
■ Il segno verde sulla manopola gire‐
vole deve essere allineato con il se‐ gno verde sul gancio di traino.
■ La manopola girevole deve pog‐ giare direttamente sul gancio di
traino e non deve rimanere spazio
libero tra i due elementi.

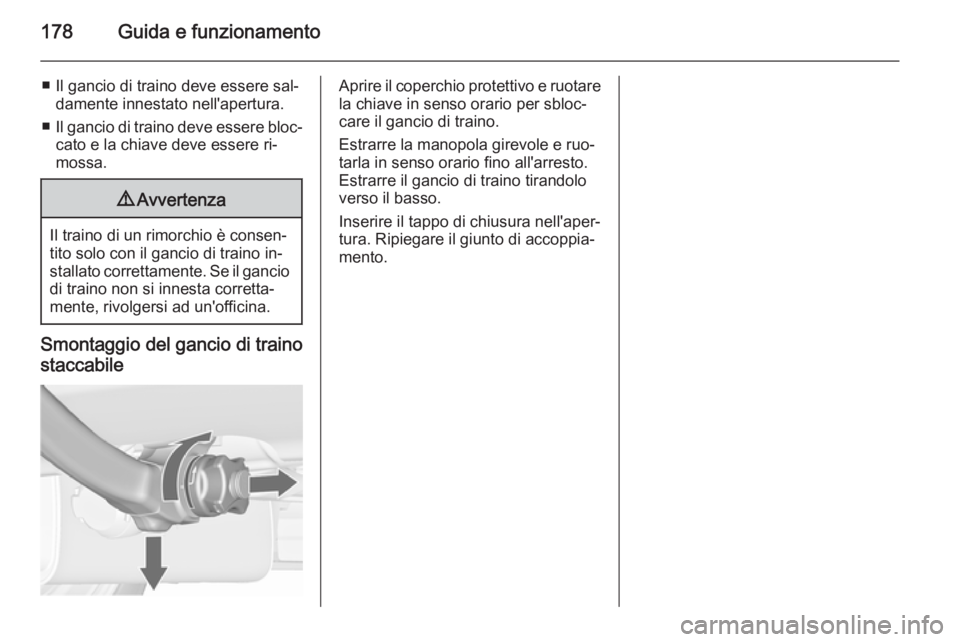

178Guida e funzionamento
■ Il gancio di traino deve essere sal‐damente innestato nell'apertura.
■ Il gancio di traino deve essere bloc‐
cato e la chiave deve essere ri‐
mossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino in‐
stallato correttamente. Se il gancio di traino non si innesta corretta‐
mente, rivolgersi ad un'officina.
Smontaggio del gancio di traino
staccabile
Aprire il coperchio protettivo e ruotare la chiave in senso orario per sbloc‐
care il gancio di traino.
Estrarre la manopola girevole e ruo‐
tarla in senso orario fino all'arresto. Estrarre il gancio di traino tirandolo
verso il basso.
Inserire il tappo di chiusura nell'aper‐ tura. Ripiegare il giunto di accoppia‐
mento.
