OPEL MERIVA 2015.5 Priručnik za vlasnika (in Croatian)

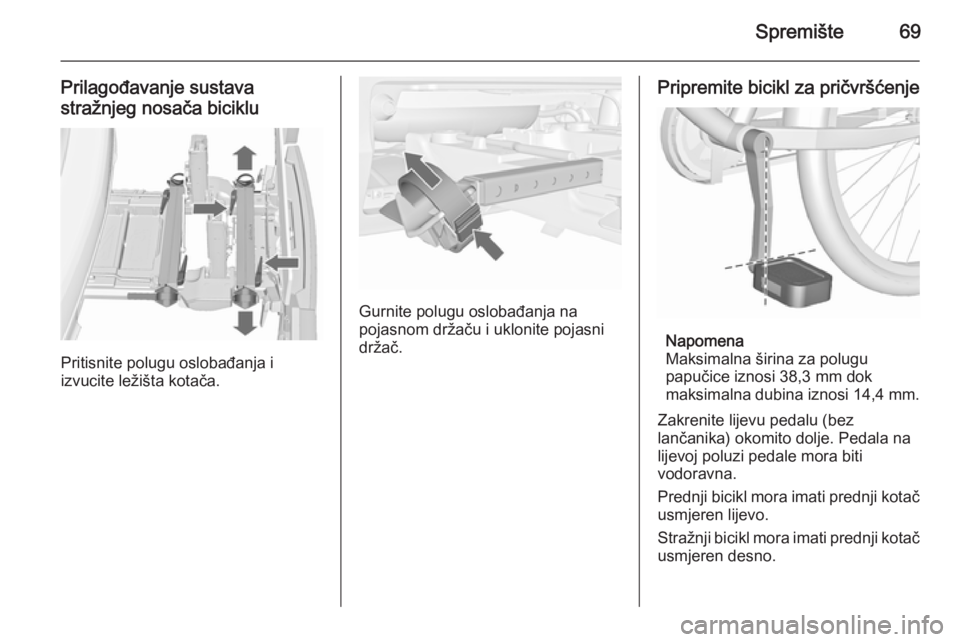

Spremište69
Prilagođavanje sustavastražnjeg nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.

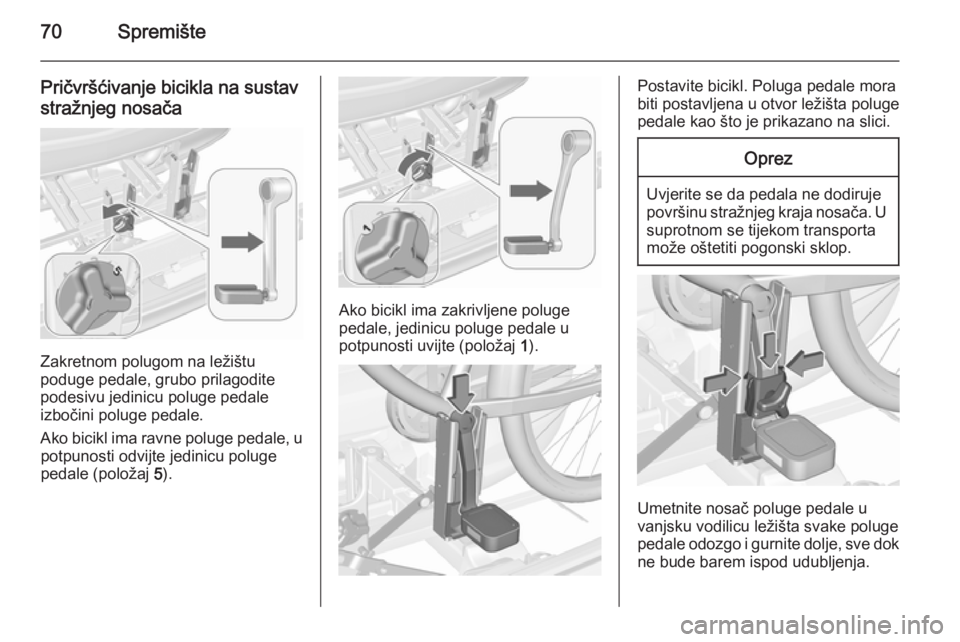

70Spremište
Pričvršćivanje bicikla na sustav
stražnjeg nosača
Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte jedinicu polugepedale (položaj 5).
Ako bicikl ima zakrivljene poluge
pedale, jedinicu poluge pedale u
potpunosti uvijte (položaj 1).
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, sve dok
ne bude barem ispod udubljenja.

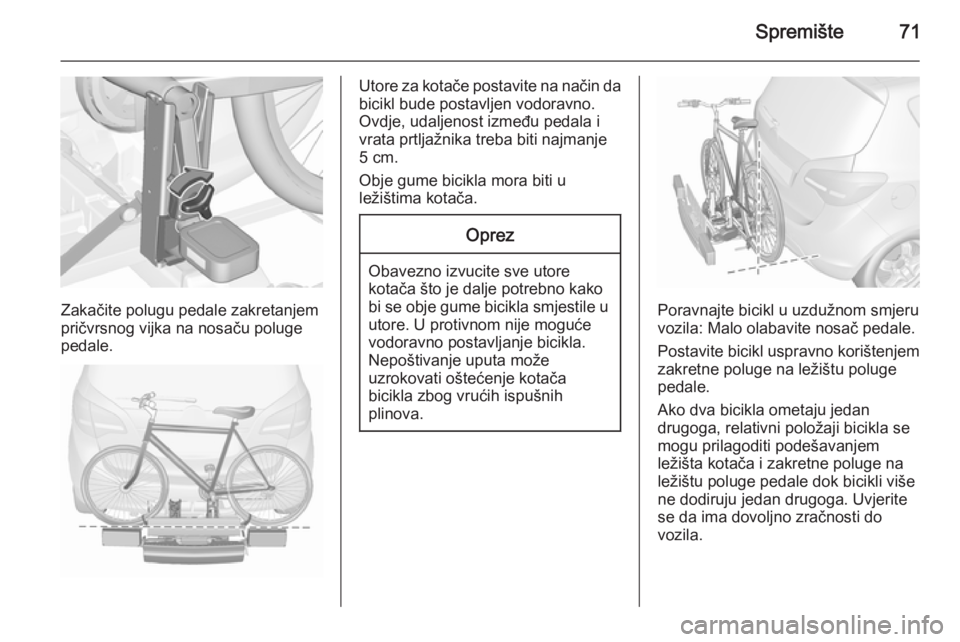

Spremište71
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.
Utore za kotače postavite na način da bicikl bude postavljen vodoravno.
Ovdje, udaljenost između pedala i vrata prtljažnika treba biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u
utore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da ima dovoljno zračnosti do
vozila.

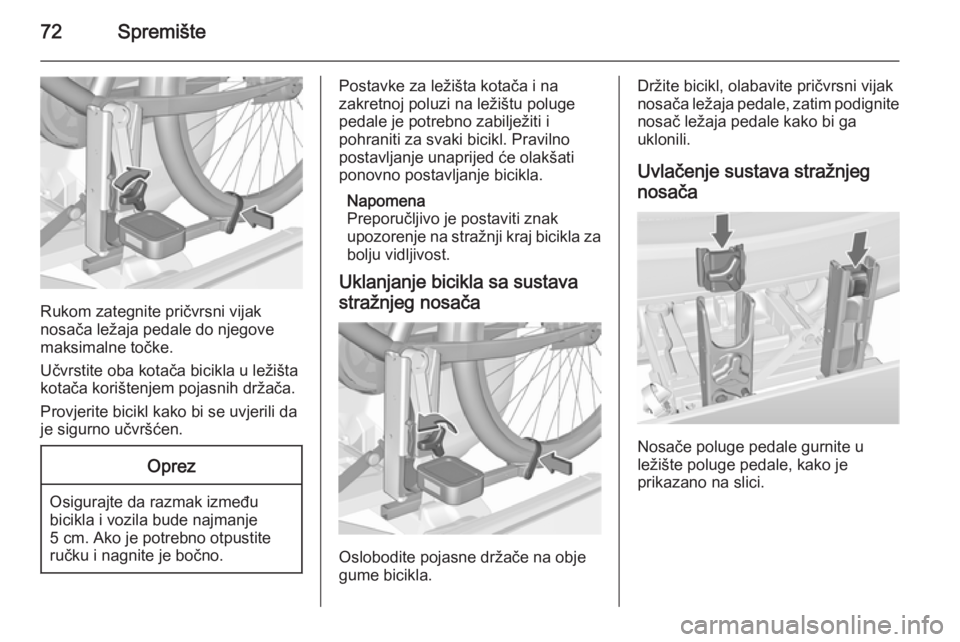

72Spremište
Rukom zategnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pojasnih držača.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge
pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Napomena
Preporučljivo je postaviti znak
upozorenje na stražnji kraj bicikla za bolju vidljivost.
Uklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg
nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.

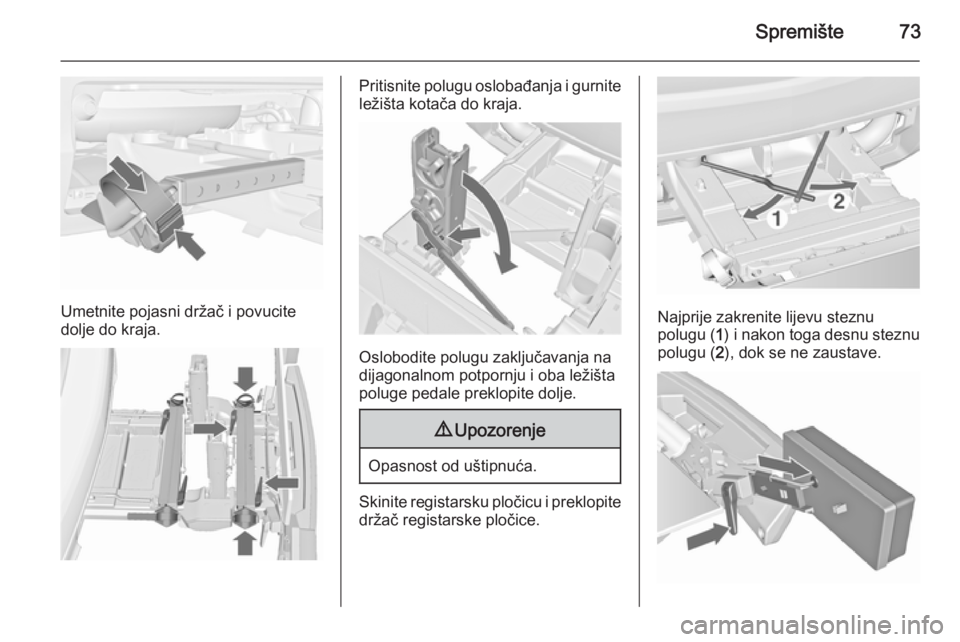

Spremište73
Umetnite pojasni držač i povucite
dolje do kraja.
Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.
Oslobodite polugu zaključavanja na
dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.
9 Upozorenje
Opasnost od uštipnuća.
Skinite registarsku pločicu i preklopite
držač registarske pločice.
Najprije zakrenite lijevu steznu
polugu ( 1) i nakon toga desnu steznu
polugu ( 2), dok se ne zaustave.

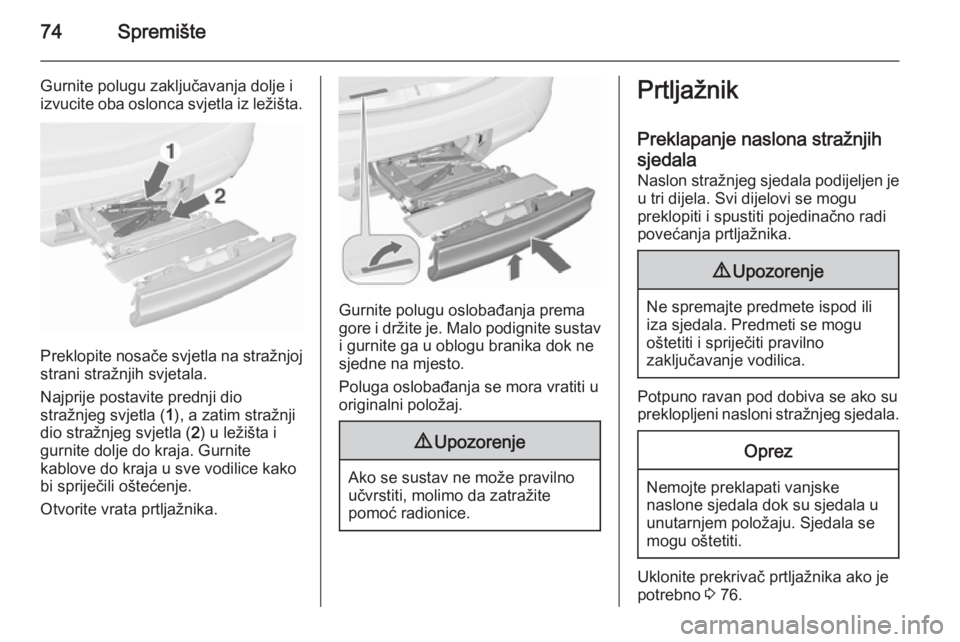

74Spremište
Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
Preklopite nosače svjetla na stražnjoj
strani stražnjih svjetala.
Najprije postavite prednji dio
stražnjeg svjetla ( 1), a zatim stražnji
dio stražnjeg svjetla ( 2) u ležišta i
gurnite dolje do kraja. Gurnite
kablove do kraja u sve vodilice kako
bi spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.
9 Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Prtljažnik
Preklapanje naslona stražnjih
sjedala
Naslon stražnjeg sjedala podijeljen je
u tri dijela. Svi dijelovi se mogu
preklopiti i spustiti pojedinačno radi
povećanja prtljažnika.9 Upozorenje
Ne spremajte predmete ispod ili
iza sjedala. Predmeti se mogu
oštetiti i spriječiti pravilno
zaključavanje vodilica.
Potpuno ravan pod dobiva se ako su
preklopljeni nasloni stražnjeg sjedala.
Oprez
Nemojte preklapati vanjske naslone sjedala dok su sjedala u
unutarnjem položaju. Sjedala se mogu oštetiti.
Uklonite prekrivač prtljažnika ako je
potrebno 3 76.

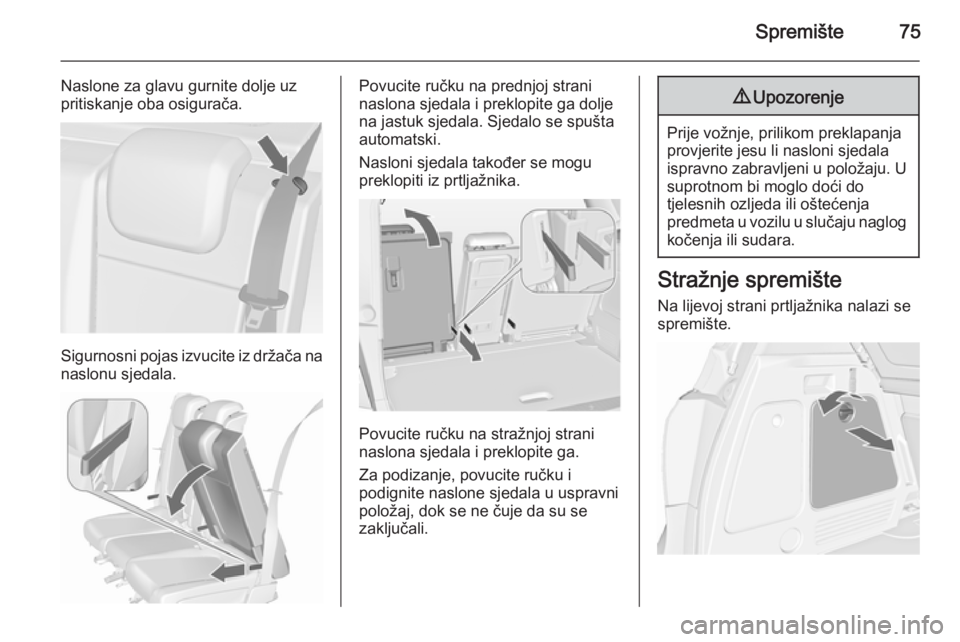

Spremište75
Naslone za glavu gurnite dolje uz
pritiskanje oba osigurača.
Sigurnosni pojas izvucite iz držača na
naslonu sjedala.
Povucite ručku na prednjoj strani
naslona sjedala i preklopite ga dolje
na jastuk sjedala. Sjedalo se spušta
automatski.
Nasloni sjedala također se mogu
preklopiti iz prtljažnika.
Povucite ručku na stražnjoj strani
naslona sjedala i preklopite ga.
Za podizanje, povucite ručku i
podignite naslone sjedala u uspravni
položaj, dok se ne čuje da su se
zaključali.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju naglog kočenja ili sudara.
Stražnje spremište
Na lijevoj strani prtljažnika nalazi se
spremište.

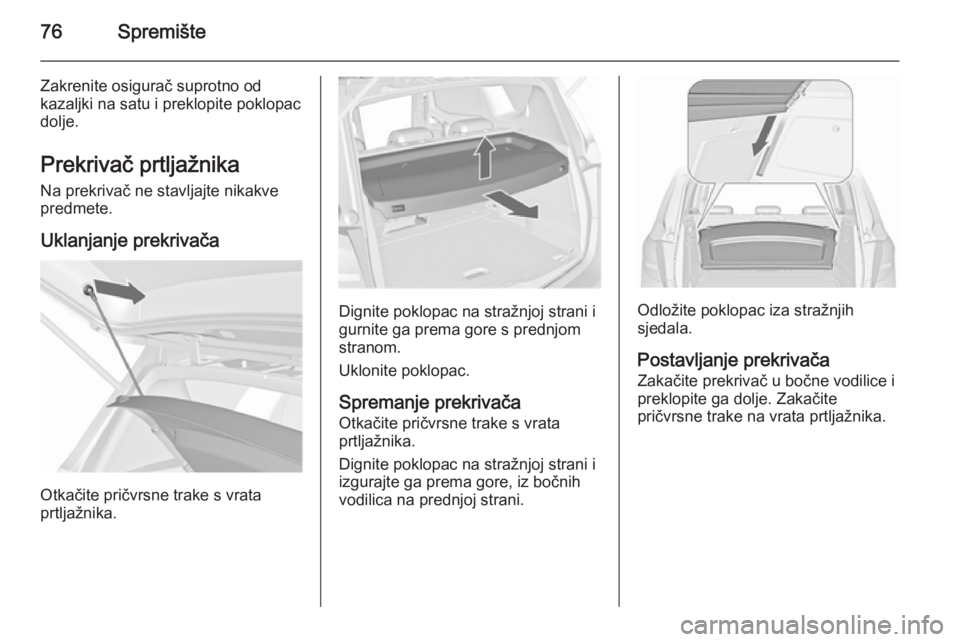

76Spremište
Zakrenite osigurač suprotno od
kazaljki na satu i preklopite poklopac
dolje.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Spremanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Dignite poklopac na stražnjoj strani i
izgurajte ga prema gore, iz bočnih
vodilica na prednjoj strani.Odložite poklopac iza stražnjih
sjedala.
Postavljanje prekrivača
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake na vrata prtljažnika.

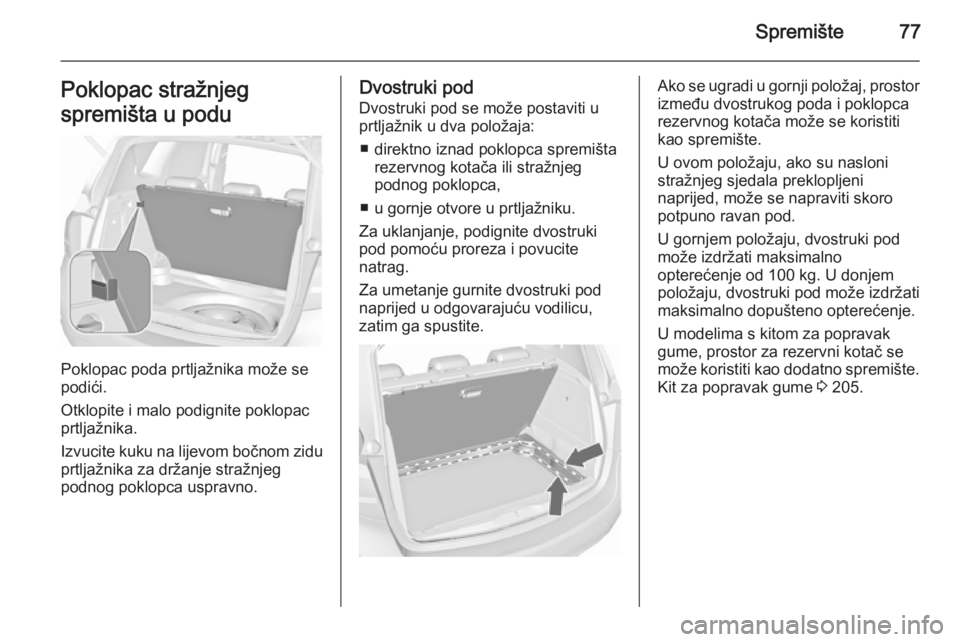

Spremište77Poklopac stražnjeg
spremišta u podu
Poklopac poda prtljažnika može se
podići.
Otklopite i malo podignite poklopac prtljažnika.
Izvucite kuku na lijevom bočnom zidu prtljažnika za držanje stražnjeg
podnog poklopca uspravno.
Dvostruki pod
Dvostruki pod se može postaviti u
prtljažnik u dva položaja:
■ direktno iznad poklopca spremišta rezervnog kotača ili stražnjeg
podnog poklopca,
■ u gornje otvore u prtljažniku.
Za uklanjanje, podignite dvostruki
pod pomoću proreza i povucite
natrag.
Za umetanje gurnite dvostruki pod
naprijed u odgovarajuću vodilicu,
zatim ga spustite.Ako se ugradi u gornji položaj, prostor
između dvostrukog poda i poklopca
rezervnog kotača može se koristiti
kao spremište.
U ovom položaju, ako su nasloni
stražnjeg sjedala preklopljeni
naprijed, može se napraviti skoro
potpuno ravan pod.
U gornjem položaju, dvostruki pod
može izdržati maksimalno
opterećenje od 100 kg. U donjem
položaju, dvostruki pod može izdržati
maksimalno dopušteno opterećenje.
U modelima s kitom za popravak
gume, prostor za rezervni kotač se
može koristiti kao dodatno spremište. Kit za popravak gume 3 205.

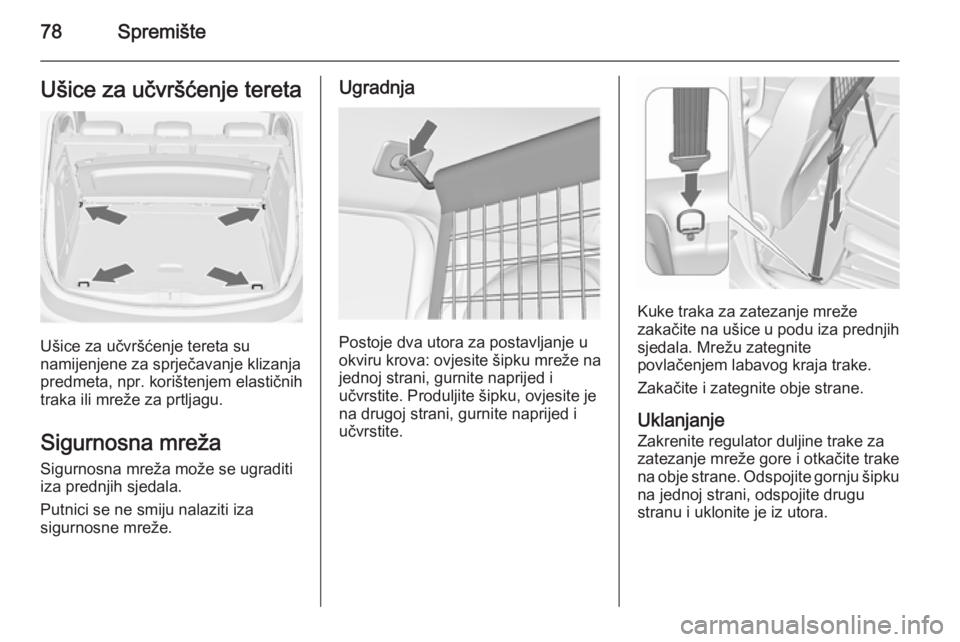

78SpremišteUšice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sigurnosna mreža
Sigurnosna mreža može se ugraditi
iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Postoje dva utora za postavljanje u
okviru krova: ovjesite šipku mreže na jednoj strani, gurnite naprijed i
učvrstite. Produljite šipku, ovjesite je
na drugoj strani, gurnite naprijed i
učvrstite.
Kuke traka za zatezanje mreže
zakačite na ušice u podu iza prednjih
sjedala. Mrežu zategnite
povlačenjem labavog kraja trake.
Zakačite i zategnite obje strane.
Uklanjanje
Zakrenite regulator duljine trake za
zatezanje mreže gore i otkačite trake
na obje strane. Odspojite gornju šipku
na jednoj strani, odspojite drugu
stranu i uklonite je iz utora.
