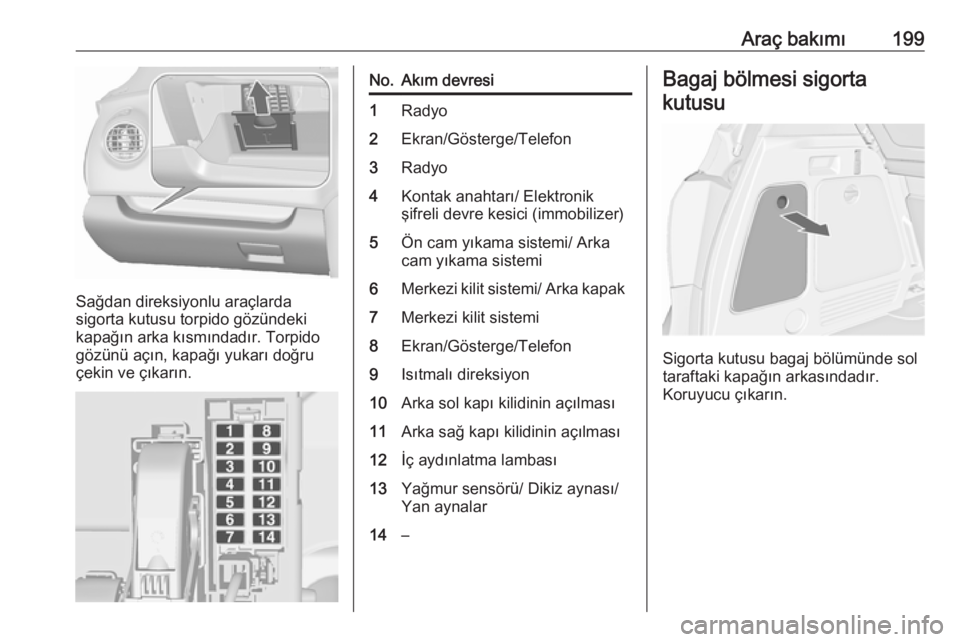

Araç bakımı199
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, kapağı yukarı doğru
çekin ve çıkarın.
No.Akım devresi1Radyo2Ekran/Gösterge/Telefon3Radyo4Kontak anahtarı/ Elektronik
şifreli devre kesici (immobilizer)5Ön cam yıkama sistemi/ Arka
cam yıkama sistemi6Merkezi kilit sistemi/ Arka kapak7Merkezi kilit sistemi8Ekran/Gösterge/Telefon9Isıtmalı direksiyon10Arka sol kapı kilidinin açılması11Arka sağ kapı kilidinin açılması12İç aydınlatma lambası13Yağmur sensörü/ Dikiz aynası/
Yan aynalar14–Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.

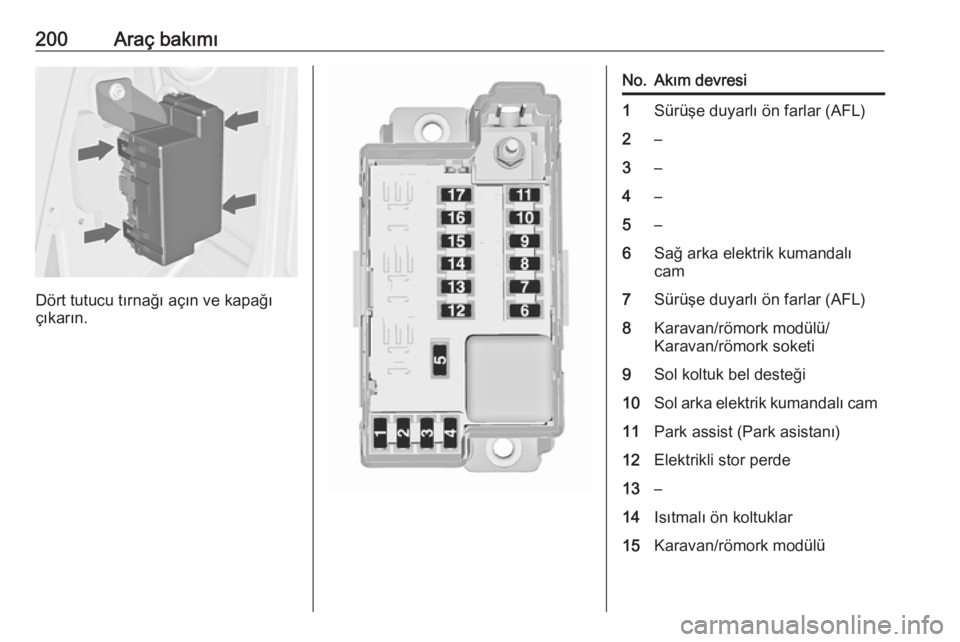

200Araç bakımı
Dört tutucu tırnağı açın ve kapağı
çıkarın.
No.Akım devresi1Sürüşe duyarlı ön farlar (AFL)2–3–4–5–6Sağ arka elektrik kumandalı
cam7Sürüşe duyarlı ön farlar (AFL)8Karavan/römork modülü/
Karavan/römork soketi9Sol koltuk bel desteği10Sol arka elektrik kumandalı cam11Park assist (Park asistanı)12Elektrikli stor perde13–14Isıtmalı ön koltuklar15Karavan/römork modülü

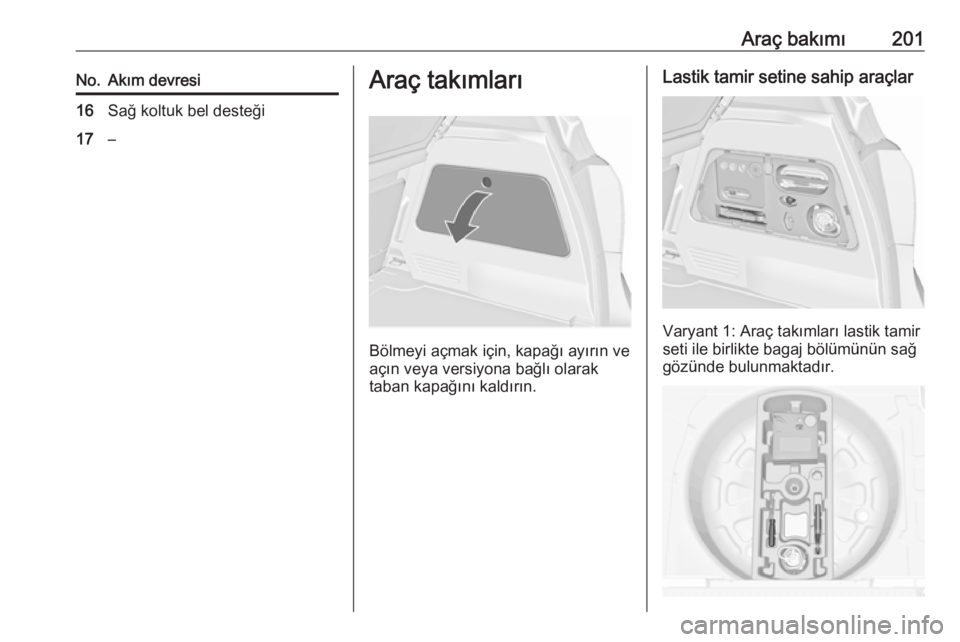

Araç bakımı201No.Akım devresi16Sağ koltuk bel desteği17–Araç takımları
Bölmeyi açmak için, kapağı ayırın ve
açın veya versiyona bağlı olarak
taban kapağını kaldırın.
Lastik tamir setine sahip araçlar
Varyant 1: Araç takımları lastik tamir
seti ile birlikte bagaj bölümünün sağ
gözünde bulunmaktadır.

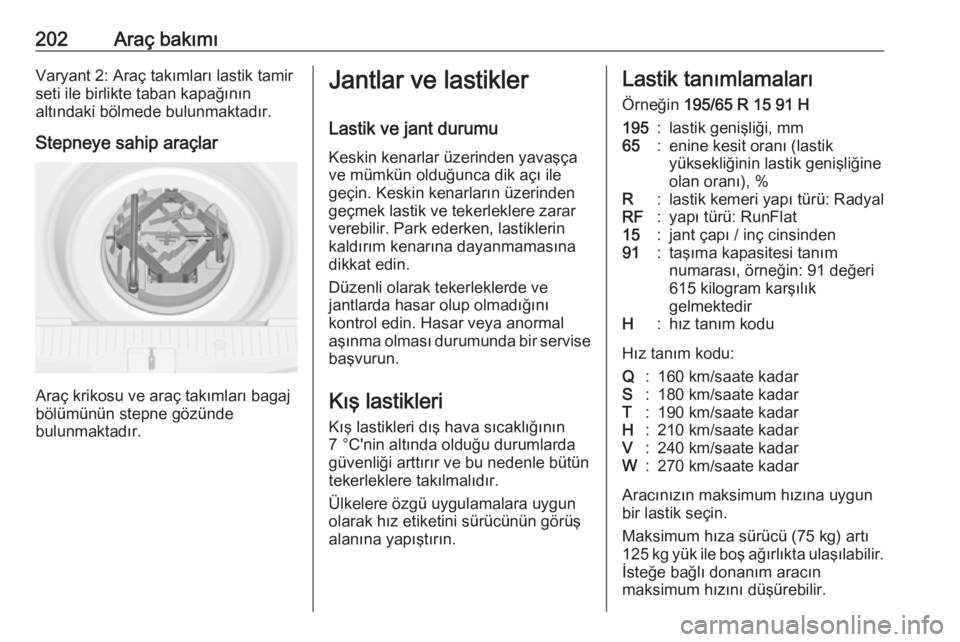

202Araç bakımıVaryant 2: Araç takımları lastik tamir
seti ile birlikte taban kapağının
altındaki bölmede bulunmaktadır.
Stepneye sahip araçlar
Araç krikosu ve araç takımları bagaj
bölümünün stepne gözünde
bulunmaktadır.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.Lastik tanımlamaları
Örneğin 195/65 R 15 91 H195:lastik genişliği, mm65:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat15:jant çapı / inç cinsinden91:taşıma kapasitesi tanım
numarası, örneğin: 91 değeri
615 kilogram karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı 125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.

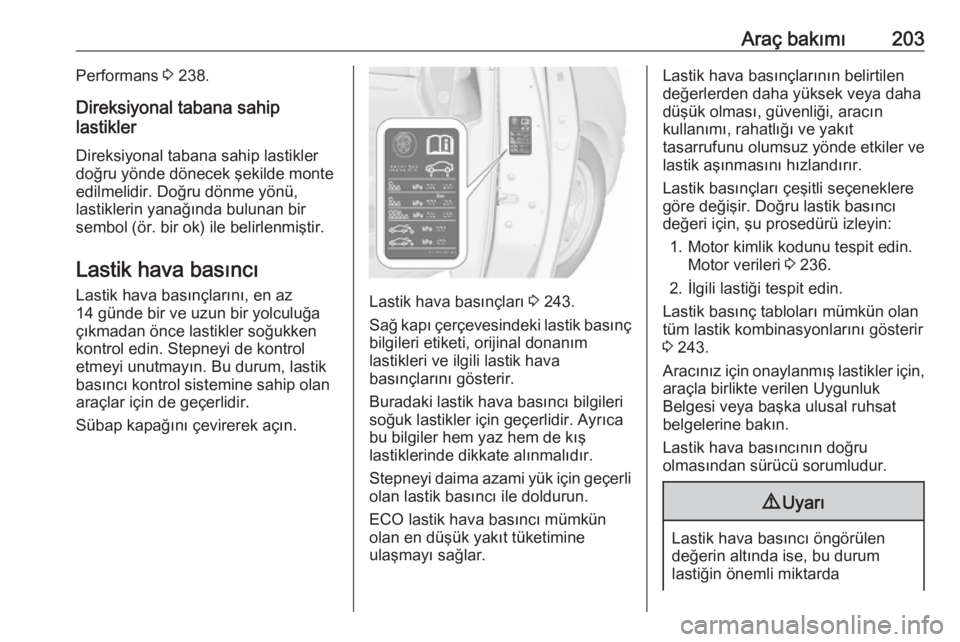

Araç bakımı203Performans 3 238.
Direksiyonal tabana sahip
lastikler
Direksiyonal tabana sahip lastikler doğru yönde dönecek şekilde monte edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basınçları 3 243.
Sağ kapı çerçevesindeki lastik basınç bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 236.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 243.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda

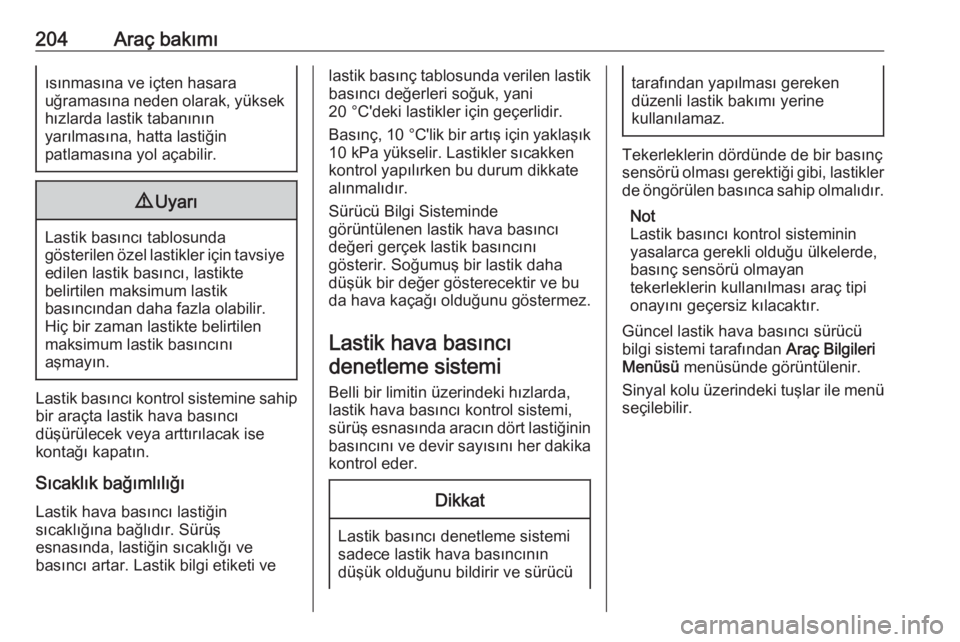

204Araç bakımıısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Sıcaklık bağımlılığı Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik
basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncıdenetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.

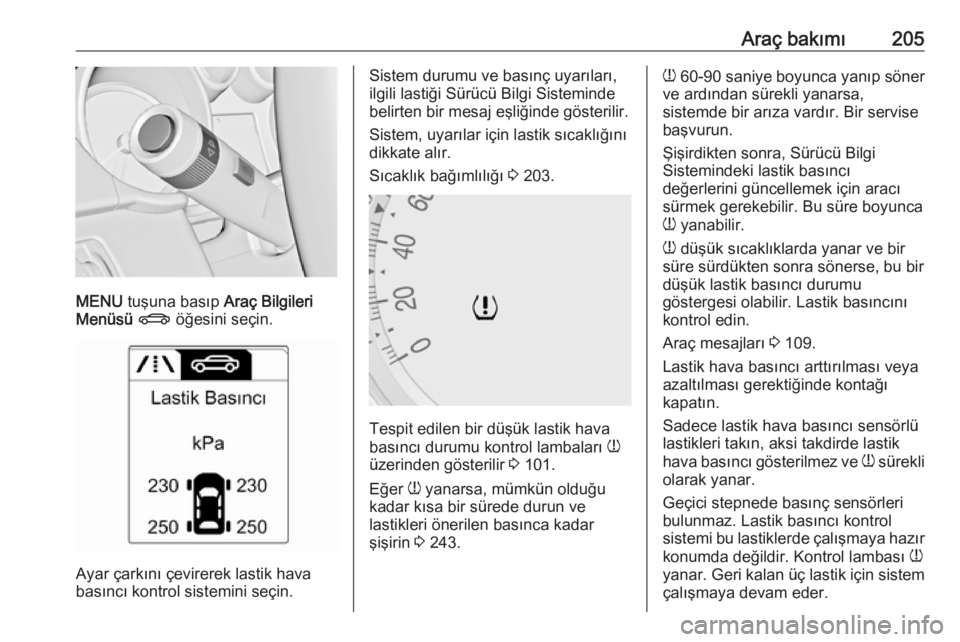

Araç bakımı205
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları, ilgili lastiği Sürücü Bilgi Sisteminde
belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 203.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 101.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 243.
w
60-90 saniye boyunca yanıp söner
ve ardından sürekli yanarsa,
sistemde bir arıza vardır. Bir servise
başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı sürmek gerekebilir. Bu süre boyunca
w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük lastik basıncı durumu
göstergesi olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 109.
Lastik hava basıncı arttırılması veya azaltılması gerektiğinde kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri
bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.

206Araç bakımıPiyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör için: supab iğnesini ve sızdırmazlıkhalkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.

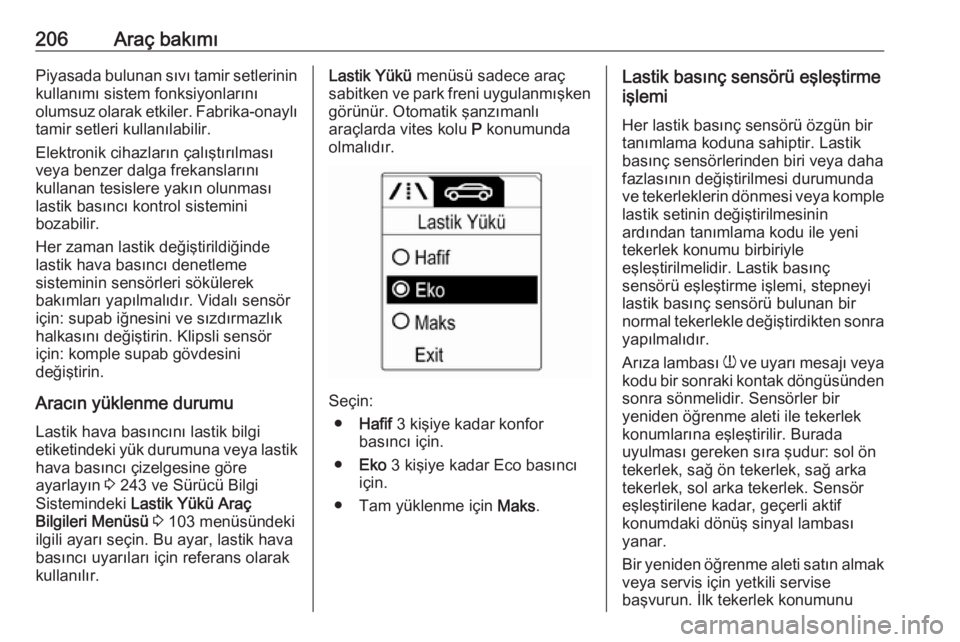

Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik hava basıncı çizelgesine göre
ayarlayın 3 243 ve Sürücü Bilgi
Sistemindeki Lastik Yükü Araç
Bilgileri Menüsü 3 103 menüsündeki
ilgili ayarı seçin. Bu ayar, lastik hava
basıncı uyarıları için referans olarak
kullanılır.Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için.
● Eko 3 kişiye kadar Eco basıncı
için.
● Tam yüklenme için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda
ve tekerleklerin dönmesi veya komple lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra
yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak döngüsünden
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk tekerlek konumunu

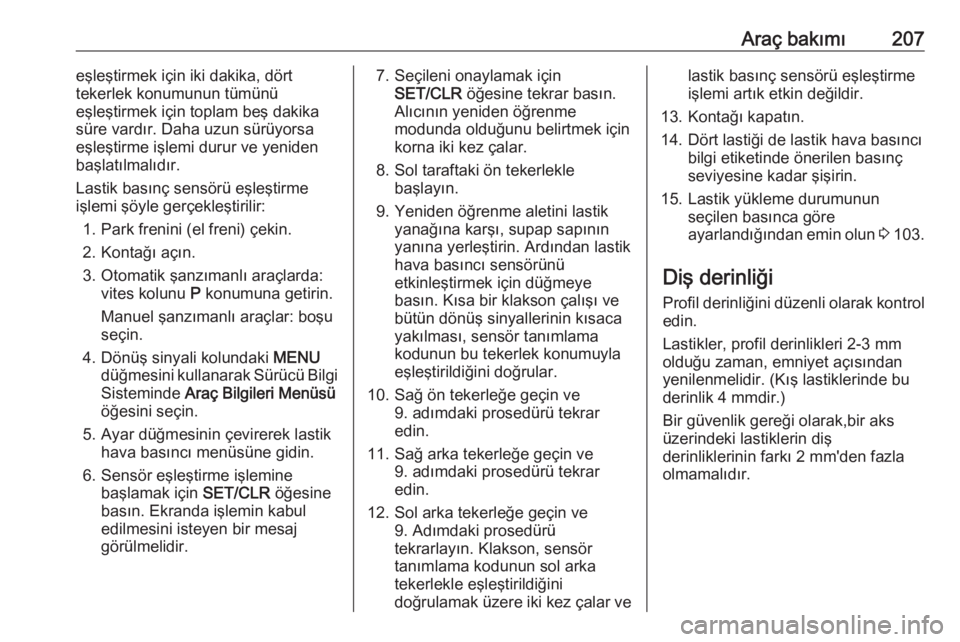

Araç bakımı207eşleştirmek için iki dakika, dört
tekerlek konumunun tümünü
eşleştirmek için toplam beş dakika
süre vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
Lastik basınç sensörü eşleştirme işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.
2. Kontağı açın.
3. Otomatik şanzımanlı araçlarda: vites kolunu P konumuna getirin.
Manuel şanzımanlı araçlar: boşu
seçin.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
5. Ayar düğmesinin çevirerek lastik hava basıncı menüsüne gidin.
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görülmelidir.7. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için korna iki kez çalar.
8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeye
basın. Kısa bir klakson çalışı ve
bütün dönüş sinyallerinin kısaca
yakılması, sensör tanımlama
kodunun bu tekerlek konumuyla
eşleştirildiğini doğrular.
10. Sağ ön tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
12. Sol arka tekerleğe geçin ve 9. Adımdaki prosedürü
tekrarlayın. Klakson, sensör
tanımlama kodunun sol arka
tekerlekle eşleştirildiğini
doğrulamak üzere iki kez çalar velastik basınç sensörü eşleştirme
işlemi artık etkin değildir.
13. Kontağı kapatın.
14. Dört lastiği de lastik hava basıncı bilgi etiketinde önerilen basınç
seviyesine kadar şişirin.
15. Lastik yükleme durumunun seçilen basınca göre
ayarlandığından emin olun 3 103.
Diş derinliği Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mmdir.)
Bir güvenlik gereği olarak,bir aks
üzerindeki lastiklerin diş
derinliklerinin farkı 2 mm'den fazla
olmamalıdır.

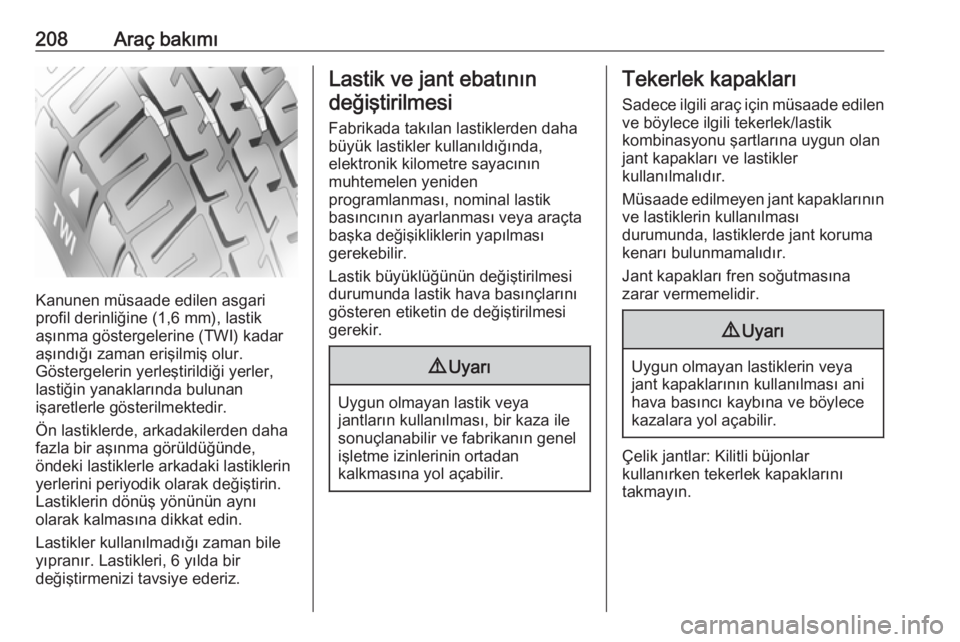

208Araç bakımı
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde,
öndeki lastiklerle arkadaki lastiklerin yerlerini periyodik olarak değiştirin.
Lastiklerin dönüş yönünün aynı
olarak kalmasına dikkat edin.
Lastikler kullanılmadığı zaman bile
yıpranır. Lastikleri, 6 yılda bir
değiştirmenizi tavsiye ederiz.
Lastik ve jant ebatının
değiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması, nominal lastik
basıncının ayarlanması veya araçta
başka değişikliklerin yapılması
gerekebilir.
Lastik büyüklüğünün değiştirilmesi durumunda lastik hava basınçlarını
gösteren etiketin de değiştirilmesi
gerekir.9 Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Tekerlek kapakları
Sadece ilgili araç için müsaade edilen
ve böylece ilgili tekerlek/lastik
kombinasyonu şartlarına uygun olan
jant kapakları ve lastikler
kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Çelik jantlar: Kilitli büjonlar
kullanırken tekerlek kapaklarını
takmayın.
