OPEL MERIVA 2016.5 Sürücü El Kitabı (in Turkish)

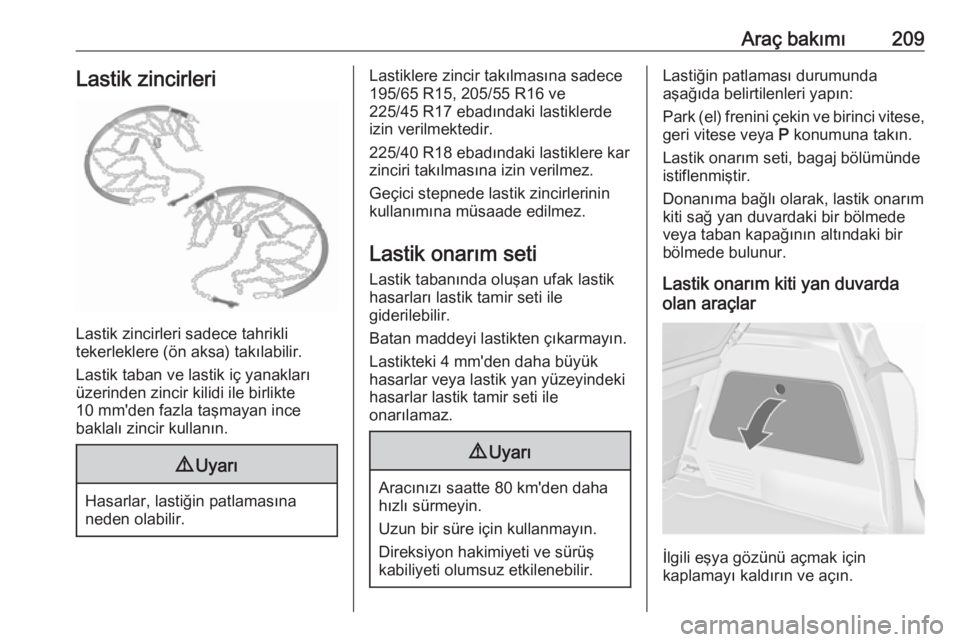

Araç bakımı209Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm'den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Lastiklere zincir takılmasına sadece
195/65 R15, 205/55 R16 ve
225/45 R17 ebadındaki lastiklerde
izin verilmektedir.
225/40 R18 ebadındaki lastiklere kar zinciri takılmasına izin verilmez.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik tamir seti ile
onarılamaz.9 Uyarı
Aracınızı saatte 80 km'den daha
hızlı sürmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti olumsuz etkilenebilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park (el) frenini çekin ve birinci vitese, geri vitese veya P konumuna takın.
Lastik onarım seti, bagaj bölümünde
istiflenmiştir.
Donanıma bağlı olarak, lastik onarım
kiti sağ yan duvardaki bir bölmede
veya taban kapağının altındaki bir
bölmede bulunur.
Lastik onarım kiti yan duvarda
olan araçlar
İlgili eşya gözünü açmak için
kaplamayı kaldırın ve açın.

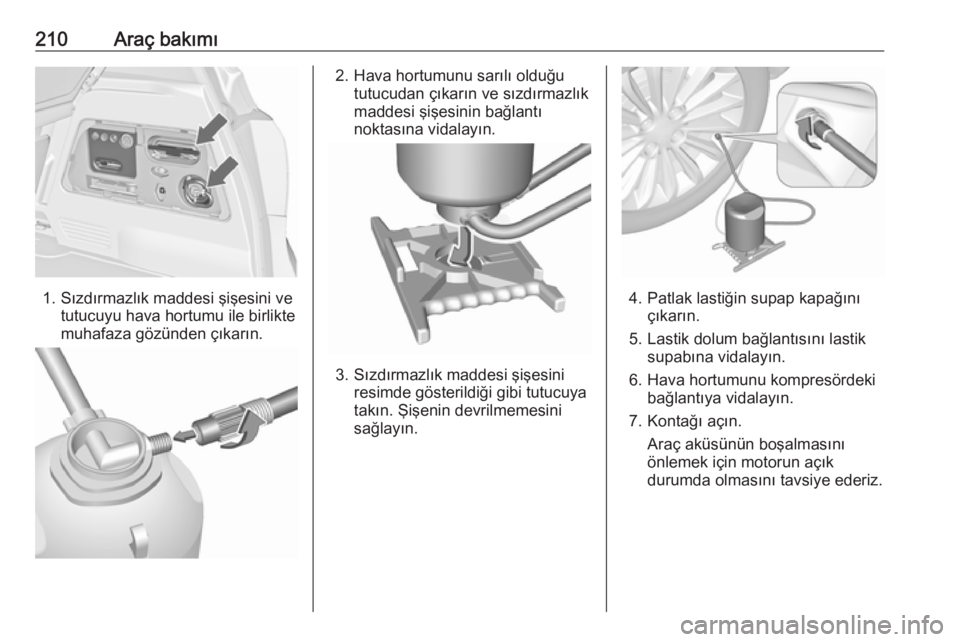

210Araç bakımı
1. Sızdırmazlık maddesi şişesini vetutucuyu hava hortumu ile birlikte
muhafaza gözünden çıkarın.
2. Hava hortumunu sarılı olduğu tutucudan çıkarın ve sızdırmazlık
maddesi şişesinin bağlantı
noktasına vidalayın.
3. Sızdırmazlık maddesi şişesini resimde gösterildiği gibi tutucuya
takın. Şişenin devrilmemesini
sağlayın.
4. Patlak lastiğin supap kapağını çıkarın.
5. Lastik dolum bağlantısını lastik supabına vidalayın.
6. Hava hortumunu kompresördeki bağlantıya vidalayın.
7. Kontağı açın. Araç aküsünün boşalmasını
önlemek için motorun açık
durumda olmasını tavsiye ederiz.

Araç bakımı211

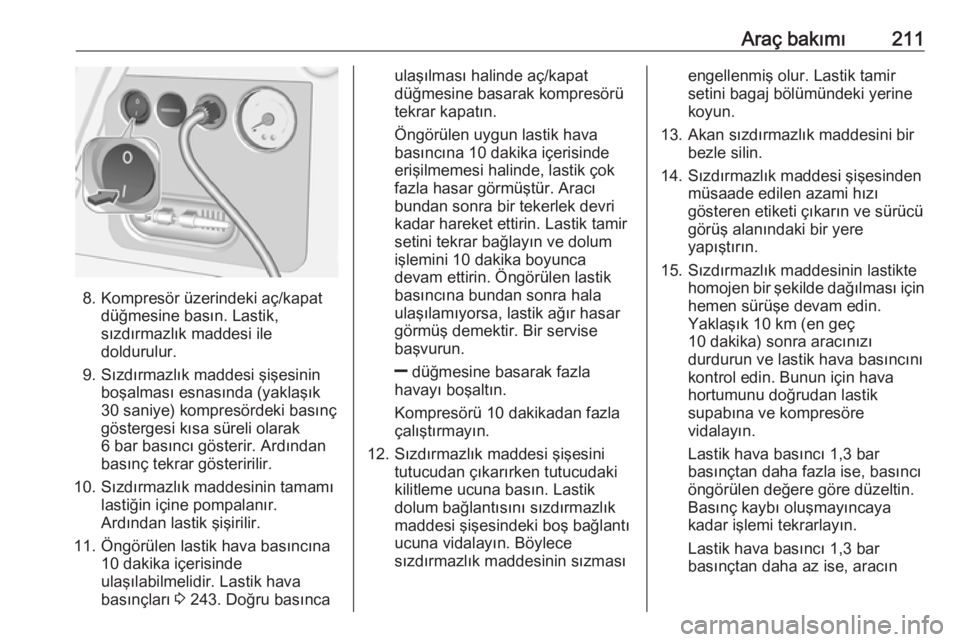

8. Kompresör üzerindeki aç/kapatdüğmesine basın. Lastik,
sızdırmazlık maddesi ile
doldurulur.
9. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 243. Doğru basınca
ulaşılması halinde aç/kapat
düğmesine basarak kompresörü
tekrar kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
] düğmesine basarak fazla
havayı boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
12. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızmasıengellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
13. Akan sızdırmazlık maddesini bir bezle silin.
14. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü
görüş alanındaki bir yere
yapıştırın.
15. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın

212Araç bakımıkullanılmasına artık müsaade
edilmez. Bir servise başvurun.
16. Lastik tamir setini bagaj bölümündeki yerine koyun.

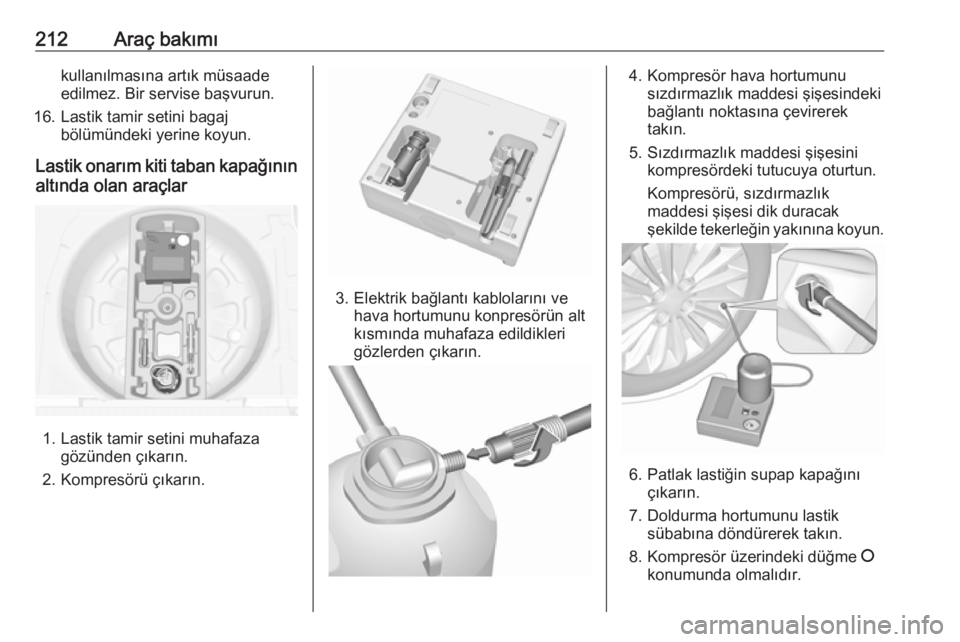

Lastik onarım kiti taban kapağının altında olan araçlar
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.
3. Elektrik bağlantı kablolarını ve hava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.

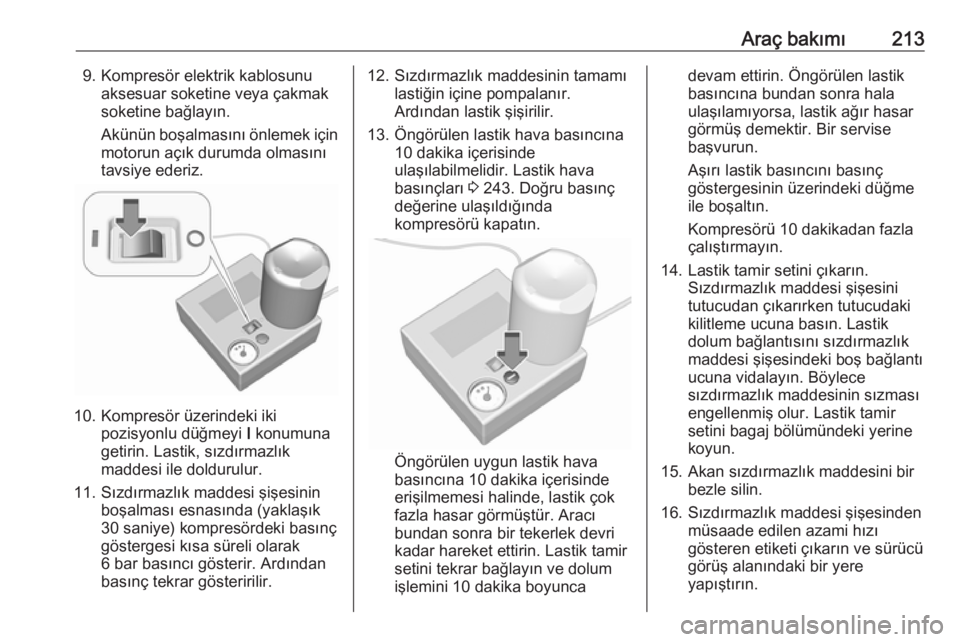

Araç bakımı2139. Kompresör elektrik kablosunuaksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 243. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.

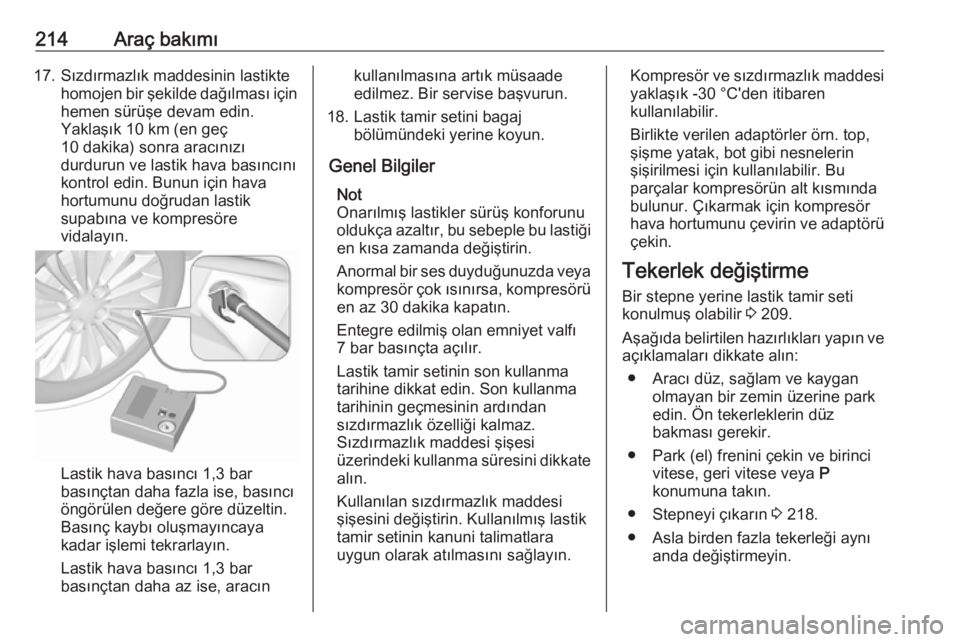

214Araç bakımı17. Sızdırmazlık maddesinin lastiktehomojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Genel Bilgiler Not
Onarılmış lastikler sürüş konforunu oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate
alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.Kompresör ve sızdırmazlık maddesi yaklaşık -30 °C'den itibaren
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 209.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park (el) frenini çekin ve birinci vitese, geri vitese veya P
konumuna takın.
● Stepneyi çıkarın 3 218.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.

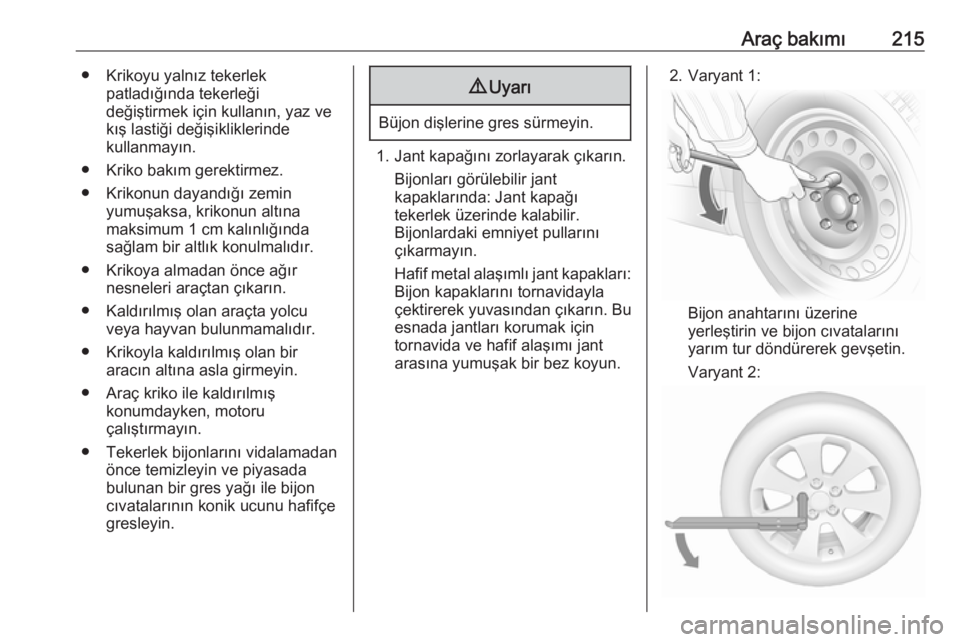

Araç bakımı215● Krikoyu yalnız tekerlekpatladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.9 Uyarı
Büjon dişlerine gres sürmeyin.
1. Jant kapağını zorlayarak çıkarın.
Bijonları görülebilir jant
kapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Varyant 1:
Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Varyant 2:

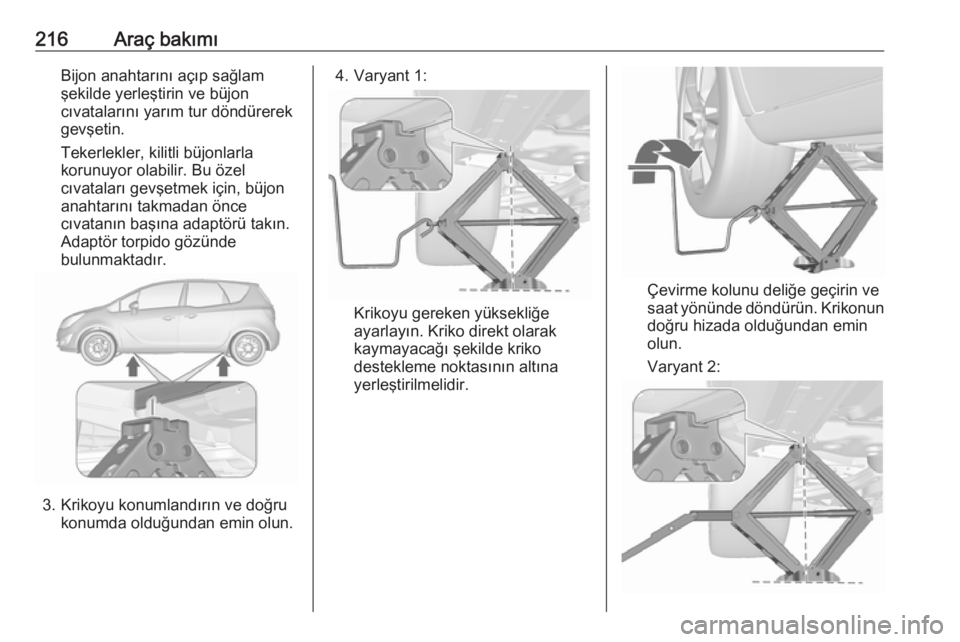

216Araç bakımıBijon anahtarını açıp sağlam
şekilde yerleştirin ve büjon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.
3. Krikoyu konumlandırın ve doğru konumda olduğundan emin olun.
4. Varyant 1:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
Varyant 2:

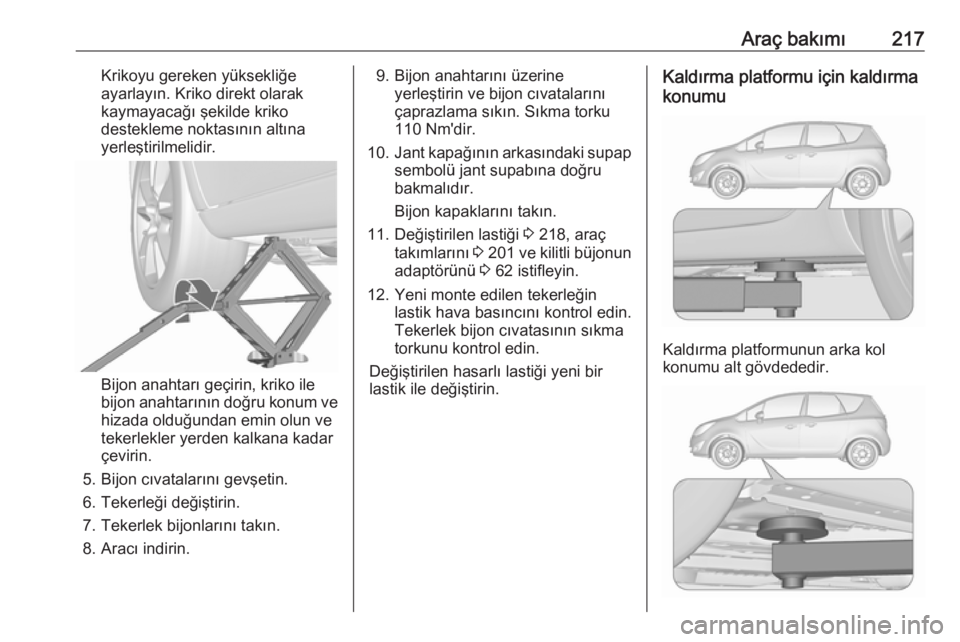

Araç bakımı217Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Değiştirilen lastiği 3 218, araç
takımlarını 3 201 ve kilitli büjonun
adaptörünü 3 62 istifleyin.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.
Değiştirilen hasarlı lastiği yeni bir
lastik ile değiştirin.Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.

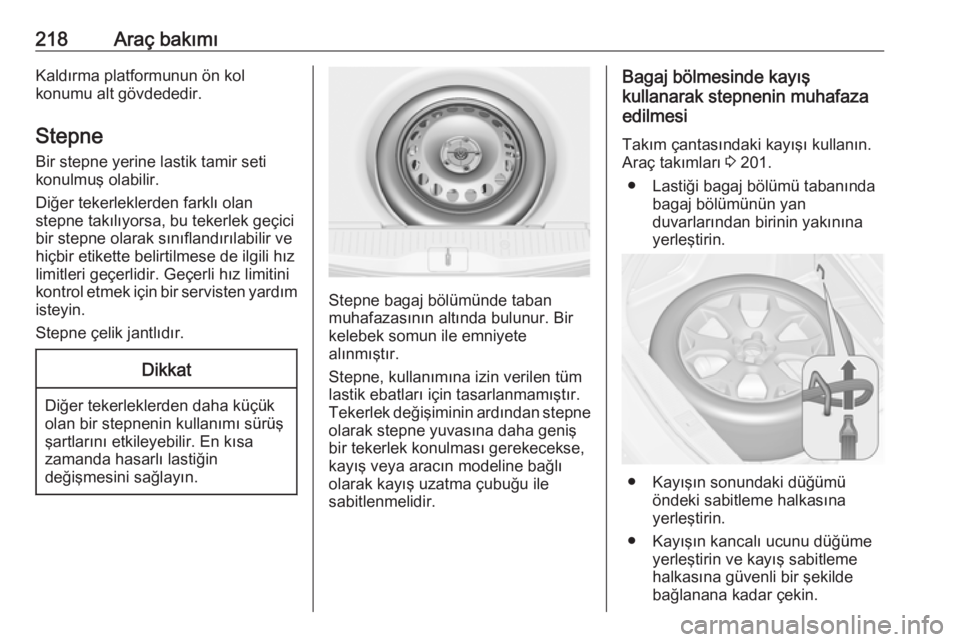

218Araç bakımıKaldırma platformunun ön kol
konumu alt gövdededir.
Stepne
Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım isteyin.
Stepne çelik jantlıdır.Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir kelebek somun ile emniyete
alınmıştır.
Stepne, kullanımına izin verilen tüm
lastik ebatları için tasarlanmamıştır.
Tekerlek değişiminin ardından stepne olarak stepne yuvasına daha geniş
bir tekerlek konulması gerekecekse,
kayış veya aracın modeline bağlı
olarak kayış uzatma çubuğu ile
sabitlenmelidir.
Bagaj bölmesinde kayış
kullanarak stepnenin muhafaza
edilmesi
Takım çantasındaki kayışı kullanın.
Araç takımları 3 201.
● Lastiği bagaj bölümü tabanında bagaj bölümünün yan
duvarlarından birinin yakınına yerleştirin.
● Kayışın sonundaki düğümü öndeki sabitleme halkasına
yerleştirin.
● Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
