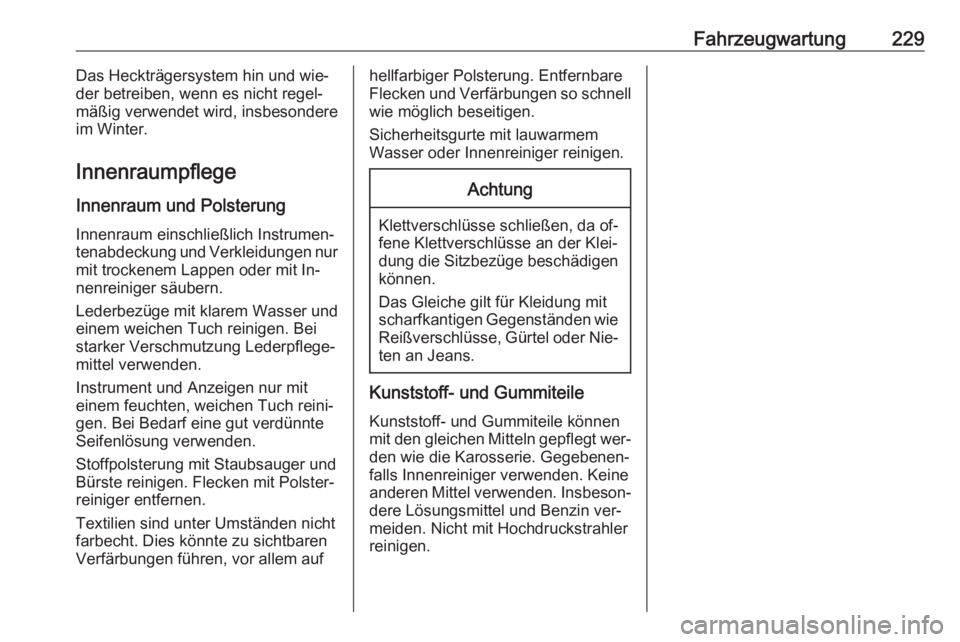

Fahrzeugwartung229Das Heckträgersystem hin und wie‐
der betreiben, wenn es nicht regel‐
mäßig verwendet wird, insbesondere
im Winter.
Innenraumpflege
Innenraum und Polsterung
Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur mit trockenem Lappen oder mit In‐
nenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐ mittel verwenden.
Instrument und Anzeigen nur mit einem feuchten, weichen Tuch reini‐
gen. Bei Bedarf eine gut verdünnte
Seifenlösung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem aufhellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da of‐
fene Klettverschlüsse an der Klei‐
dung die Sitzbezüge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder Nie‐ ten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐
dere Lösungsmittel und Benzin ver‐
meiden. Nicht mit Hochdruckstrahler
reinigen.
Page 232 of 261

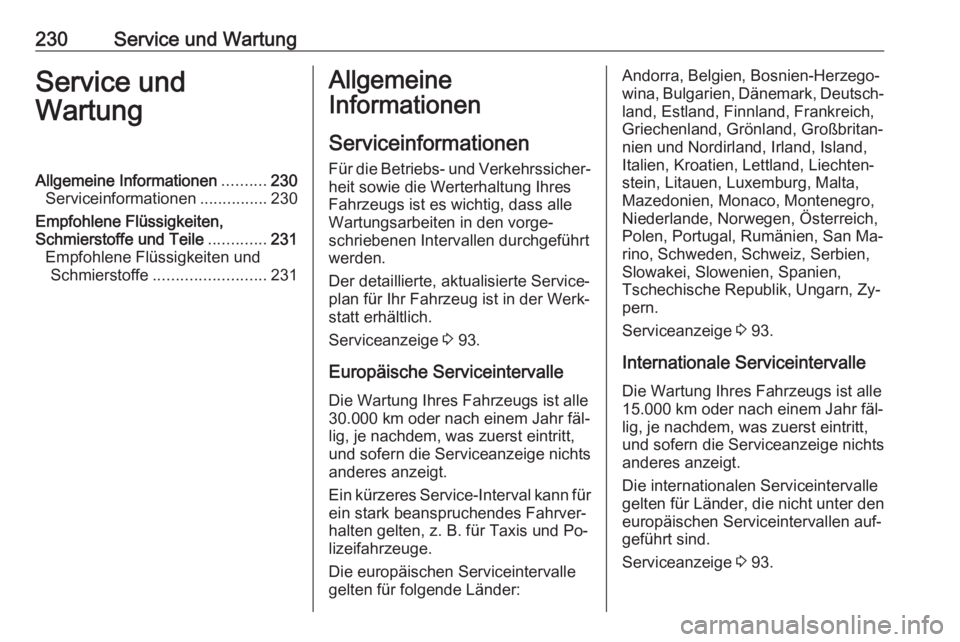

230Service und WartungService und
WartungAllgemeine Informationen ..........230
Serviceinformationen ...............230
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............231
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 231Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktualisierte Service‐
plan für Ihr Fahrzeug ist in der Werk‐
statt erhältlich.
Serviceanzeige 3 93.
Europäische Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach einem Jahr fäl‐
lig, je nachdem, was zuerst eintritt,
und sofern die Serviceanzeige nichts
anderes anzeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder:Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San Ma‐ rino, Schweden, Schweiz, Serbien,Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn, Zy‐
pern.
Serviceanzeige 3 93.
Internationale Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach einem Jahr fäl‐
lig, je nachdem, was zuerst eintritt,
und sofern die Serviceanzeige nichts
anderes anzeigt.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter den europäischen Serviceintervallen auf‐geführt sind.
Serviceanzeige 3 93.
Page 233 of 261

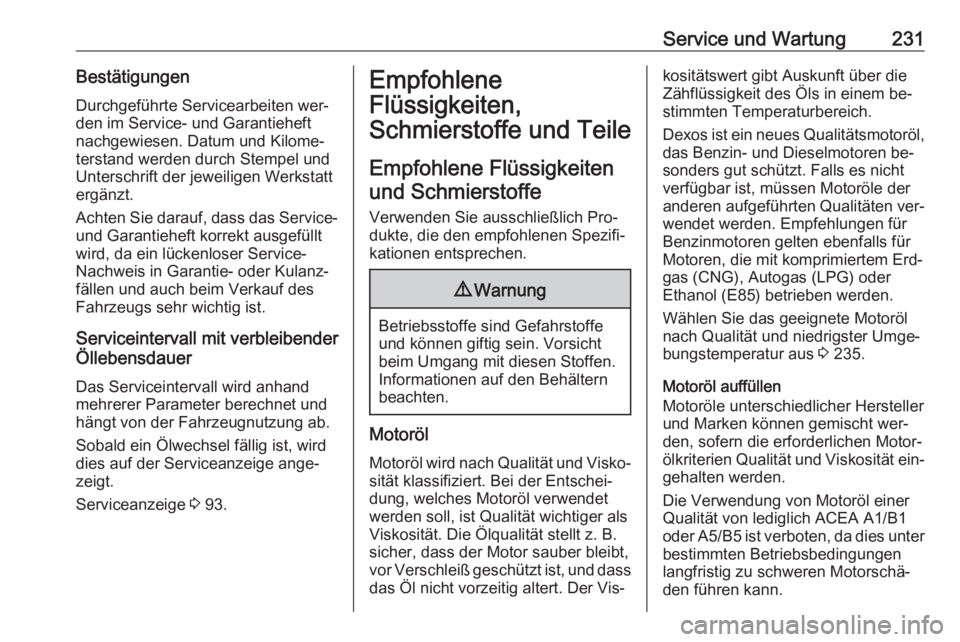

Service und Wartung231BestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft nachgewiesen. Datum und Kilome‐
terstand werden durch Stempel und
Unterschrift der jeweiligen Werkstatt
ergänzt.
Achten Sie darauf, dass das Service-
und Garantieheft korrekt ausgefüllt
wird, da ein lückenloser Service-
Nachweis in Garantie- oder Kulanz‐
fällen und auch beim Verkauf des
Fahrzeugs sehr wichtig ist.
Serviceintervall mit verbleibender
Öllebensdauer
Das Serviceintervall wird anhand
mehrerer Parameter berechnet und hängt von der Fahrzeugnutzung ab.
Sobald ein Ölwechsel fällig ist, wird dies auf der Serviceanzeige ange‐
zeigt.
Serviceanzeige 3 93.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeitenund Schmierstoffe
Verwenden Sie ausschließlich Pro‐
dukte, die den empfohlenen Spezifi‐
kationen entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt, vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der Vis‐
kositätswert gibt Auskunft über die
Zähflüssigkeit des Öls in einem be‐
stimmten Temperaturbereich.
Dexos ist ein neues Qualitätsmotoröl,
das Benzin- und Dieselmotoren be‐ sonders gut schützt. Falls es nicht
verfügbar ist, müssen Motoröle der
anderen aufgeführten Qualitäten ver‐ wendet werden. Empfehlungen fürBenzinmotoren gelten ebenfalls für
Motoren, die mit komprimiertem Erd‐
gas (CNG), Autogas (LPG) oder
Ethanol (E85) betrieben werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 235.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die erforderlichen Motor‐
ölkriterien Qualität und Viskosität ein‐ gehalten werden.
Die Verwendung von Motoröl einer
Qualität von lediglich ACEA A1/B1
oder A5/B5 ist verboten, da dies unter
bestimmten Betriebsbedingungen
langfristig zu schweren Motorschä‐
den führen kann.
Page 234 of 261
232Service und WartungWählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 235.
Beigemischte Motorölzusätze
Die Verwendung von beigemischten
Motorölzusätzen kann Schäden ver‐ ursachen und zum Verlust der Garan‐ tie führen.
Viskositätsklassen für Motoröl
Die SAE-Viskositätsklasse gibt Aus‐
kunft über die Zähflüssigkeit des Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 235.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel ver‐
wenden. Hilfe einer Werkstatt in An‐
spruch nehmen.
Das System wird werkseitig mit für ausgezeichneten Korrosionsschutz und Frostschutz bis ca. -28 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐
chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Die
Verwendung von beigemischten Kühlmittelzusätzen für zusätzlichen
Korrosionsschutz und die Abdichtung
von kleinen Leckagen kann Funk‐
tionsstörungen verursachen. Für die Folgen der Verwendung von beige‐
mischten Kühlmittelzusätzen wird
keine Haftung übernommen.Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
Page 235 of 261

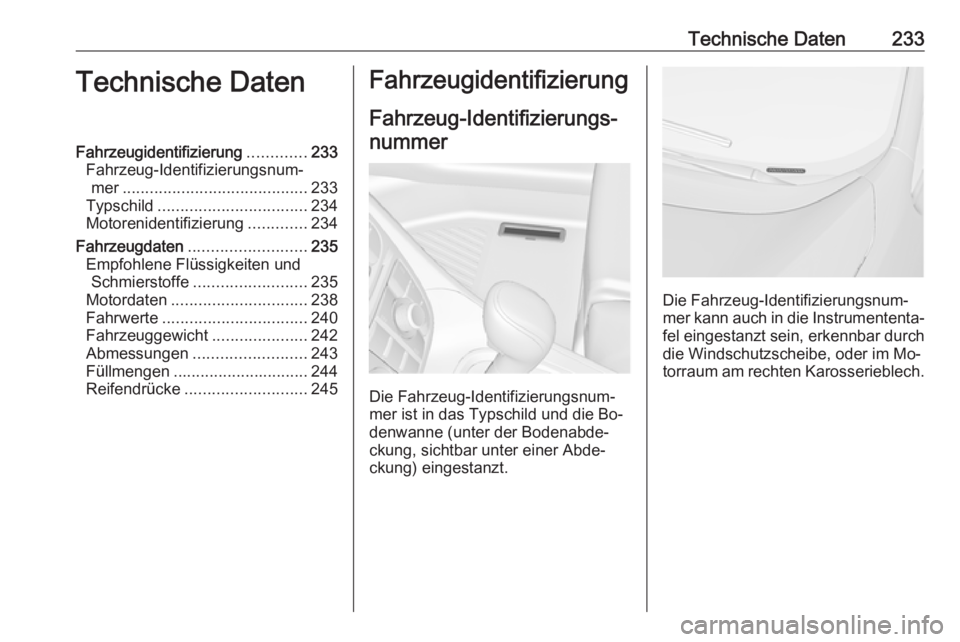

Technische Daten233Technische DatenFahrzeugidentifizierung.............233
Fahrzeug-Identifizierungsnum‐ mer ......................................... 233
Typschild ................................. 234
Motorenidentifizierung .............234
Fahrzeugdaten .......................... 235
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 235
Motordaten .............................. 238
Fahrwerte ................................ 240
Fahrzeuggewicht .....................242
Abmessungen ......................... 243
Füllmengen .............................. 244
Reifendrücke ........................... 245Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist in das Typschild und die Bo‐
denwanne (unter der Bodenabde‐
ckung, sichtbar unter einer Abde‐
ckung) eingestanzt.
Die Fahrzeug-Identifizierungsnum‐ mer kann auch in die Instrumententa‐ fel eingestanzt sein, erkennbar durch
die Windschutzscheibe, oder im Mo‐
torraum am rechten Karosserieblech.
Page 236 of 261

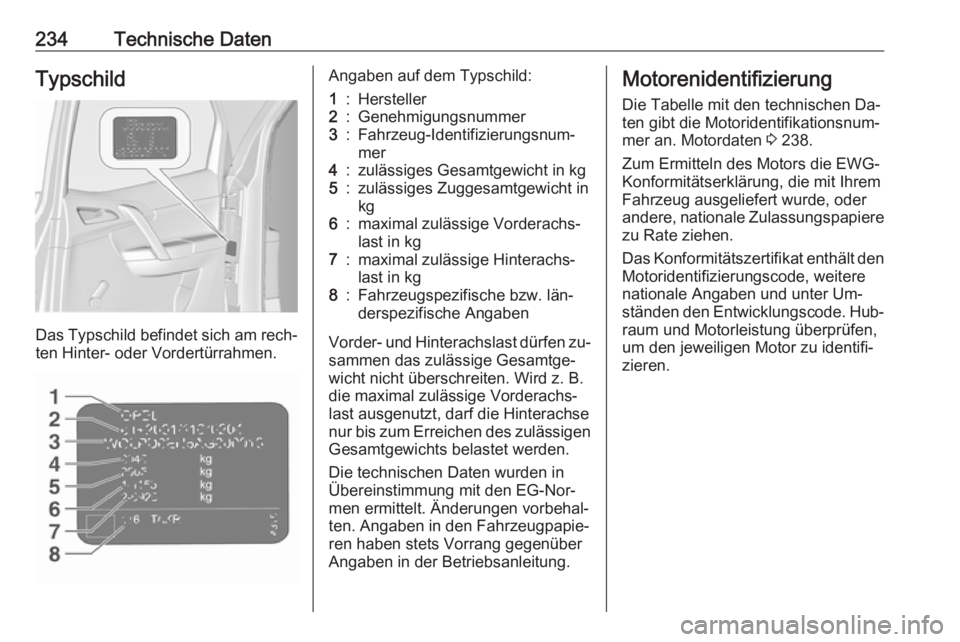

234Technische DatenTypschild
Das Typschild befindet sich am rech‐ten Hinter- oder Vordertürrahmen.
Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:zulässiges Gesamtgewicht in kg5:zulässiges Zuggesamtgewicht in
kg6:maximal zulässige Vorderachs‐
last in kg7:maximal zulässige Hinterachs‐
last in kg8:Fahrzeugspezifische bzw. län‐
derspezifische Angaben
Vorder- und Hinterachslast dürfen zu‐ sammen das zulässige Gesamtge‐wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-Nor‐
men ermittelt. Änderungen vorbehal‐
ten. Angaben in den Fahrzeugpapie‐
ren haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.
Motorenidentifizierung
Die Tabelle mit den technischen Da‐
ten gibt die Motoridentifikationsnum‐
mer an. Motordaten 3 238.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem Fahrzeug ausgeliefert wurde, oderandere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter Um‐
ständen den Entwicklungscode. Hub‐ raum und Motorleistung überprüfen,
um den jeweiligen Motor zu identifi‐
zieren.
Page 237 of 261

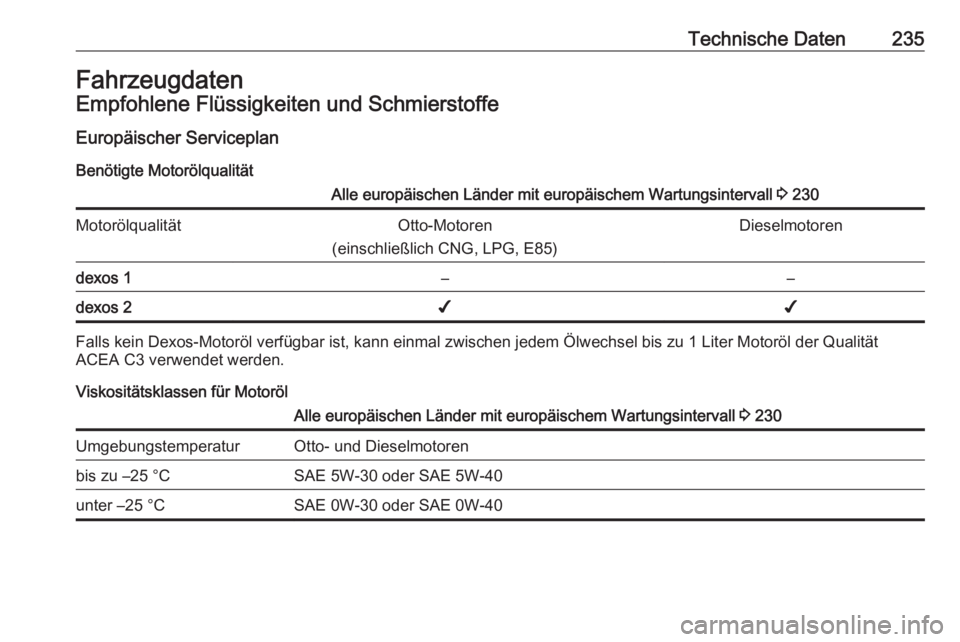

Technische Daten235FahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe
Europäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 230MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Dieselmotorendexos 1––dexos 2✔✔
Falls kein Dexos-Motoröl verfügbar ist, kann einmal zwischen jedem Ölwechsel bis zu 1 Liter Motoröl der Qualität
ACEA C3 verwendet werden.
Viskositätsklassen für Motoröl
Alle europäischen Länder mit europäischem Wartungsintervall 3 230UmgebungstemperaturOtto- und Dieselmotorenbis zu –25 °CSAE 5W-30 oder SAE 5W-40unter –25 °CSAE 0W-30 oder SAE 0W-40
Page 238 of 261
236Technische DatenInternationaler ServiceplanBenötigte MotorölqualitätAlle Länder mit internationalem Serviceintervall 3 230MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Dieselmotorendexos 1 (sofern verfügbar)✔–dexos 2✔✔
Wenn kein Öl in Dexos-Qualität verfügbar ist, können die im Folgenden aufgeführten Ölqualitäten verwendet werden:
Alle Länder mit internationalem Serviceintervall 3 230MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenGM-LL-A-025✔–GM-LL-B-025–✔Alle Länder mit internationalem Serviceintervall 3 230MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenACEA A3/B3✔–ACEA A3/B4✔✔
Page 239 of 261

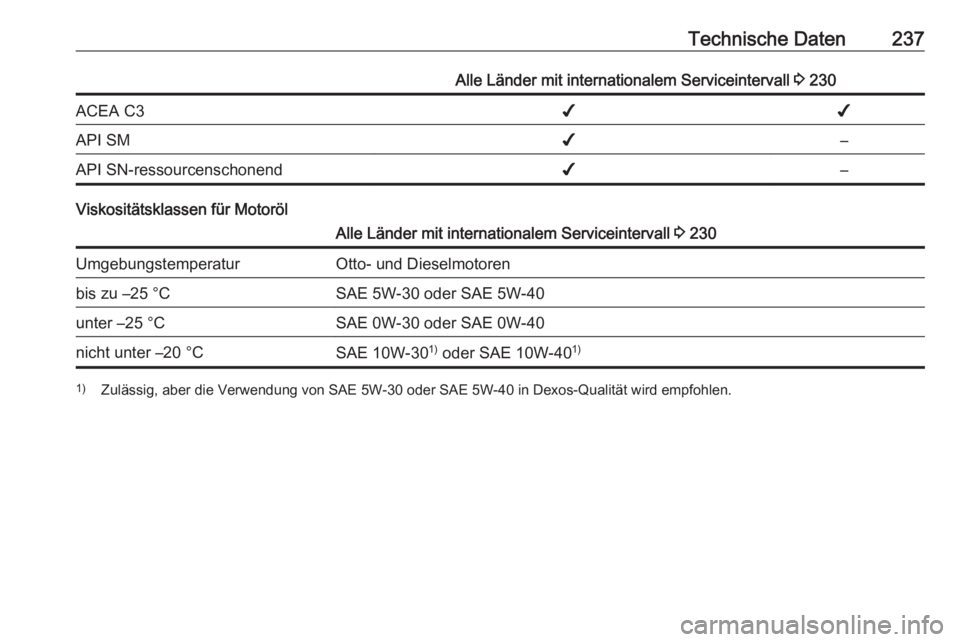

Technische Daten237Alle Länder mit internationalem Serviceintervall 3 230ACEA C3✔✔API SM✔–API SN-ressourcenschonend✔–
Viskositätsklassen für Motoröl
Alle Länder mit internationalem Serviceintervall 3 230UmgebungstemperaturOtto- und Dieselmotorenbis zu –25 °CSAE 5W-30 oder SAE 5W-40unter –25 °CSAE 0W-30 oder SAE 0W-40nicht unter –20 °CSAE 10W-30 1)
oder SAE 10W-40 1)1)
Zulässig, aber die Verwendung von SAE 5W-30 oder SAE 5W-40 in Dexos-Qualität wird empfohlen.
Page 240 of 261

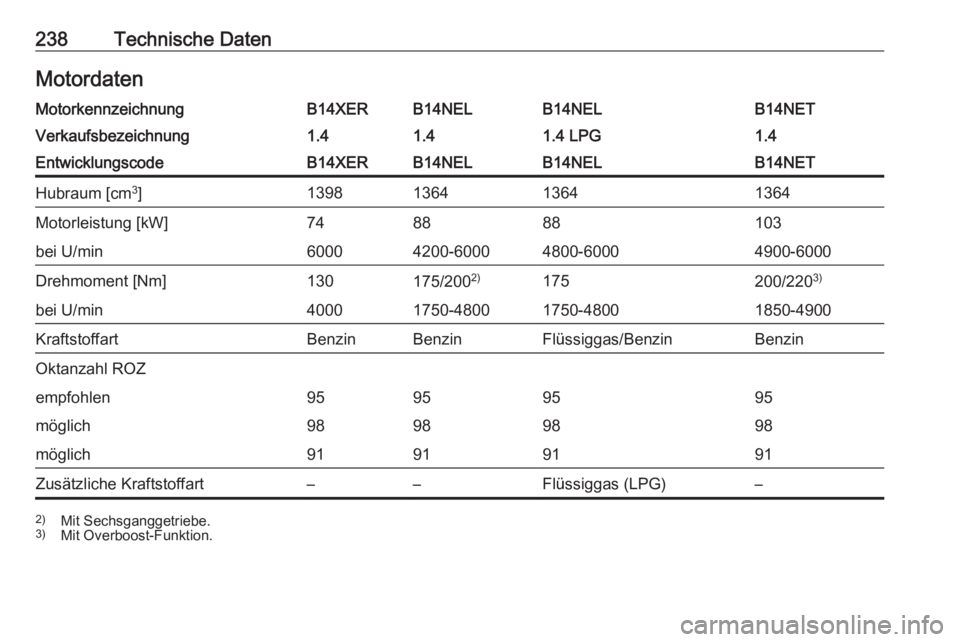

238Technische DatenMotordatenMotorkennzeichnungB14XERB14NELB14NELB14NETVerkaufsbezeichnung1.41.41.4 LPG1.4EntwicklungscodeB14XERB14NELB14NELB14NETHubraum [cm3
]1398136413641364Motorleistung [kW]748888103bei U/min60004200-60004800-60004900-6000Drehmoment [Nm]130175/200 2)175200/2203)bei U/min40001750-48001750-48001850-4900KraftstoffartBenzinBenzinFlüssiggas/BenzinBenzinOktanzahl ROZempfohlen95959595möglich98989898möglich91919191Zusätzliche Kraftstoffart––Flüssiggas (LPG)–2)
Mit Sechsganggetriebe.
3) Mit Overboost-Funktion.
