OPEL MERIVA 2016 Gebruikershandleiding (in Dutch)

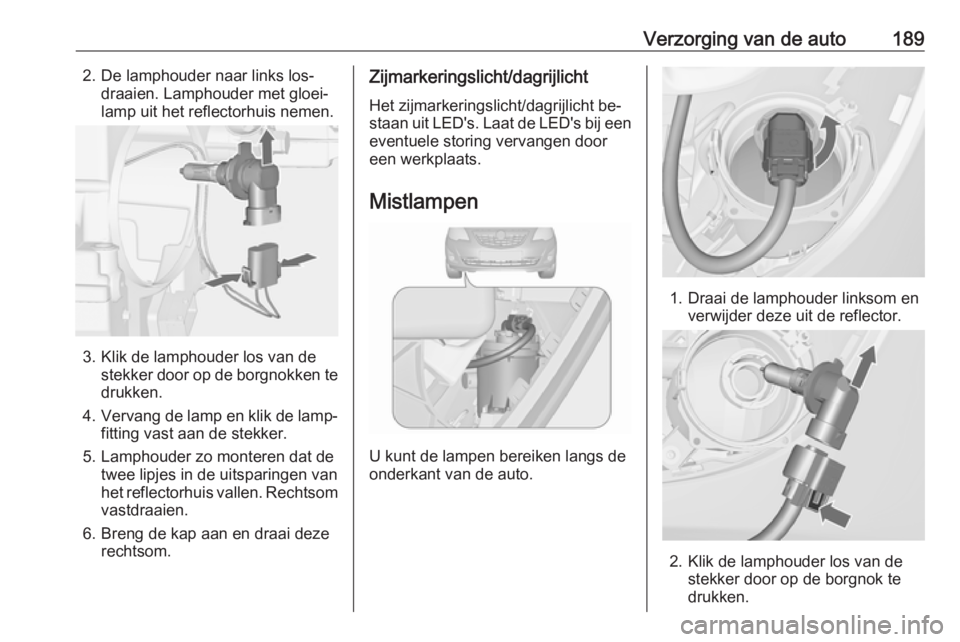

Verzorging van de auto1892. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Klik de lamphouder los van de stekker door op de borgnokken te
drukken.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht
Het zijmarkeringslicht/dagrijlicht be‐
staan uit LED's. Laat de LED's bij een
eventuele storing vervangen door
een werkplaats.
Mistlampen
U kunt de lampen bereiken langs de
onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.
2. Klik de lamphouder los van destekker door op de borgnok te
drukken.

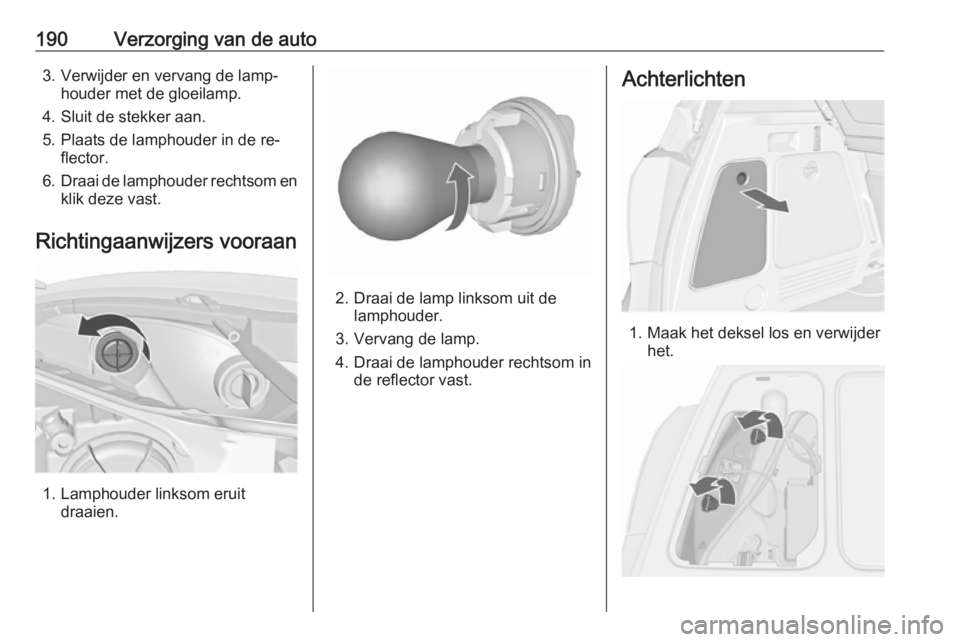

190Verzorging van de auto3. Verwijder en vervang de lamp‐houder met de gloeilamp.
4. Sluit de stekker aan.
5. Plaats de lamphouder in de re‐ flector.
6. Draai de lamphouder rechtsom en
klik deze vast.
Richtingaanwijzers vooraan
1. Lamphouder linksom eruit draaien.
2. Draai de lamp linksom uit de lamphouder.
3. Vervang de lamp.
4. Draai de lamphouder rechtsom in de reflector vast.
Achterlichten
1. Maak het deksel los en verwijder het.

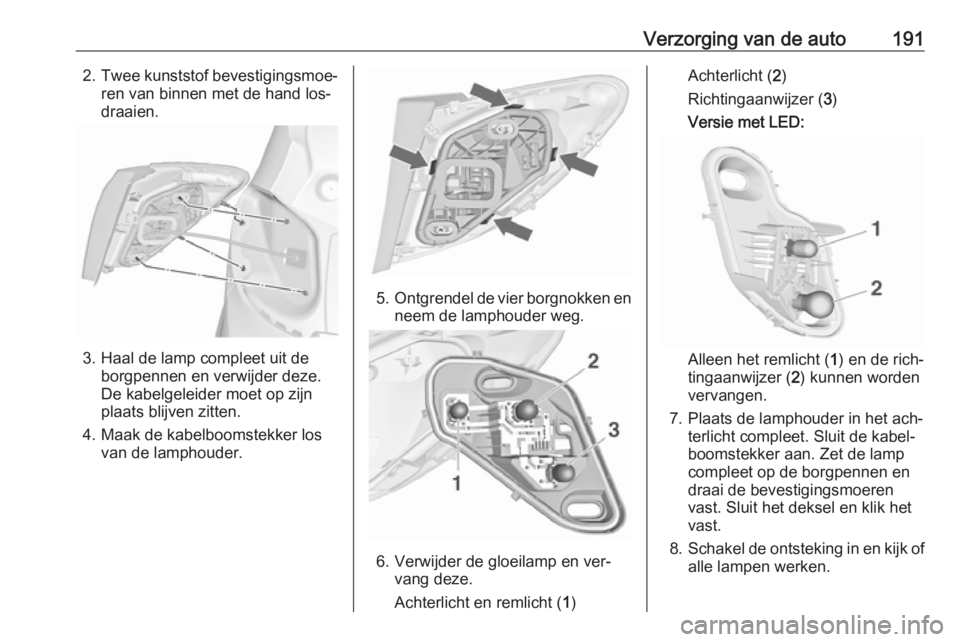

Verzorging van de auto1912.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
3. Haal de lamp compleet uit de borgpennen en verwijder deze.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Maak de kabelboomstekker los van de lamphouder.
5. Ontgrendel de vier borgnokken en
neem de lamphouder weg.
6. Verwijder de gloeilamp en ver‐ vang deze.
Achterlicht en remlicht ( 1)
Achterlicht ( 2)
Richtingaanwijzer ( 3)
Versie met LED:
Alleen het remlicht ( 1) en de rich‐
tingaanwijzer ( 2) kunnen worden
vervangen.
7. Plaats de lamphouder in het ach‐ terlicht compleet. Sluit de kabel‐
boomstekker aan. Zet de lamp
compleet op de borgpennen en
draai de bevestigingsmoeren
vast. Sluit het deksel en klik het
vast.
8. Schakel de ontsteking in en kijk of
alle lampen werken.

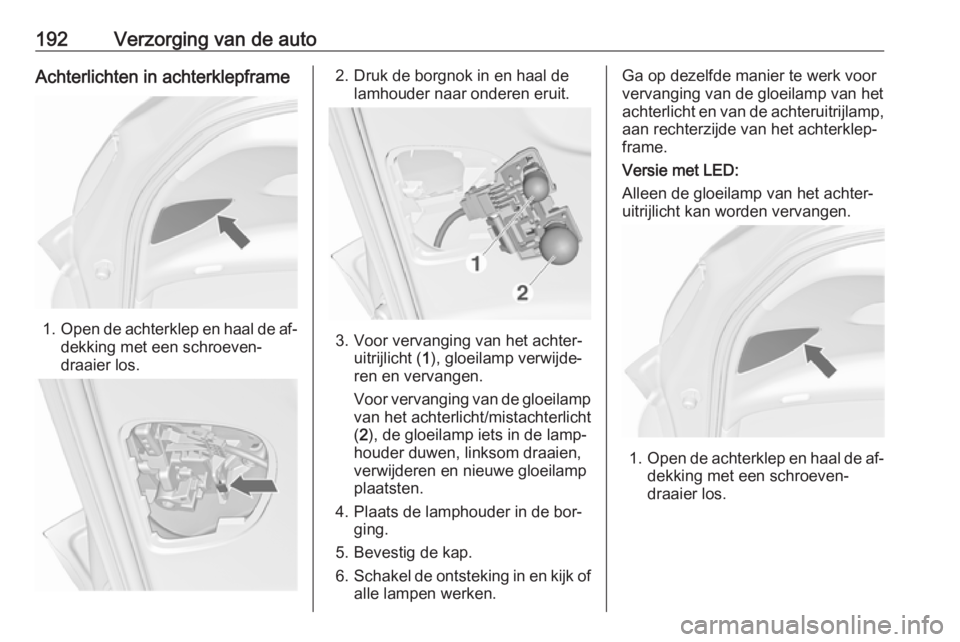

192Verzorging van de autoAchterlichten in achterklepframe
1.Open de achterklep en haal de af‐
dekking met een schroeven‐
draaier los.
2. Druk de borgnok in en haal de lamhouder naar onderen eruit.
3. Voor vervanging van het achter‐ uitrijlicht ( 1), gloeilamp verwijde‐
ren en vervangen.
Voor vervanging van de gloeilamp
van het achterlicht/mistachterlicht
( 2 ), de gloeilamp iets in de lamp‐
houder duwen, linksom draaien,
verwijderen en nieuwe gloeilamp
plaatsten.
4. Plaats de lamphouder in de bor‐ ging.
5. Bevestig de kap.
6. Schakel de ontsteking in en kijk of
alle lampen werken.
Ga op dezelfde manier te werk voor
vervanging van de gloeilamp van het
achterlicht en van de achteruitrijlamp,
aan rechterzijde van het achterklep‐
frame.
Versie met LED:
Alleen de gloeilamp van het achter‐
uitrijlicht kan worden vervangen.
1. Open de achterklep en haal de af‐
dekking met een schroeven‐
draaier los.

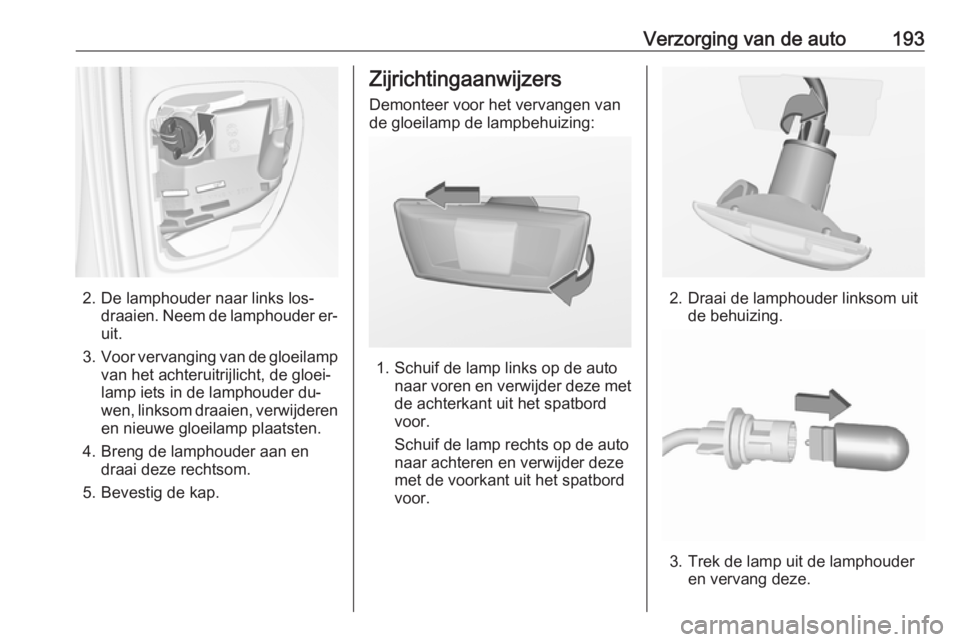

Verzorging van de auto193
2. De lamphouder naar links los‐draaien. Neem de lamphouder er‐
uit.
3. Voor vervanging van de gloeilamp
van het achteruitrijlicht, de gloei‐
lamp iets in de lamphouder du‐
wen, linksom draaien, verwijderen en nieuwe gloeilamp plaatsten.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Bevestig de kap.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp links op de auto naar voren en verwijder deze metde achterkant uit het spatbord
voor.
Schuif de lamp rechts op de auto
naar achteren en verwijder deze
met de voorkant uit het spatbord
voor.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.

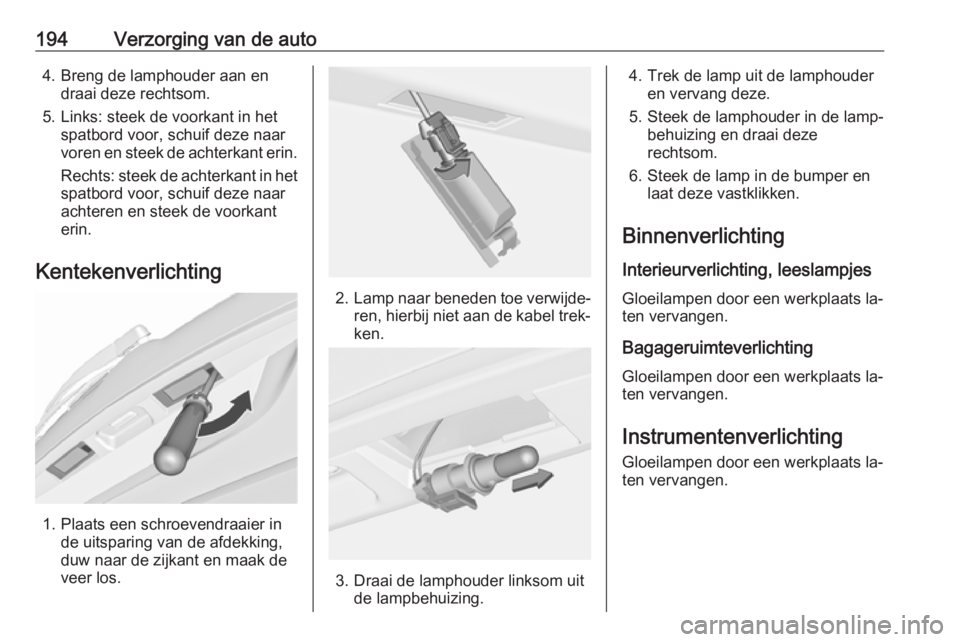

194Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Links: steek de voorkant in het spatbord voor, schuif deze naar
voren en steek de achterkant erin.
Rechts: steek de achterkant in het spatbord voor, schuif deze naar
achteren en steek de voorkant
erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats la‐
ten vervangen.

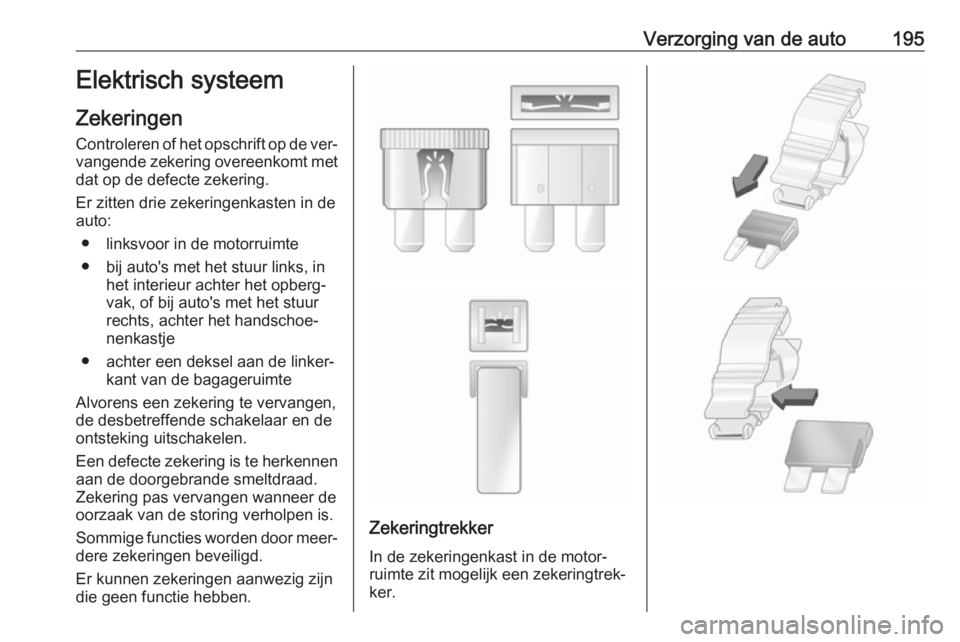

Verzorging van de auto195Elektrisch systeem
Zekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● linksvoor in de motorruimte
● bij auto's met het stuur links, in het interieur achter het opberg‐
vak, of bij auto's met het stuur rechts, achter het handschoe‐
nenkastje
● achter een deksel aan de linker‐ kant van de bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

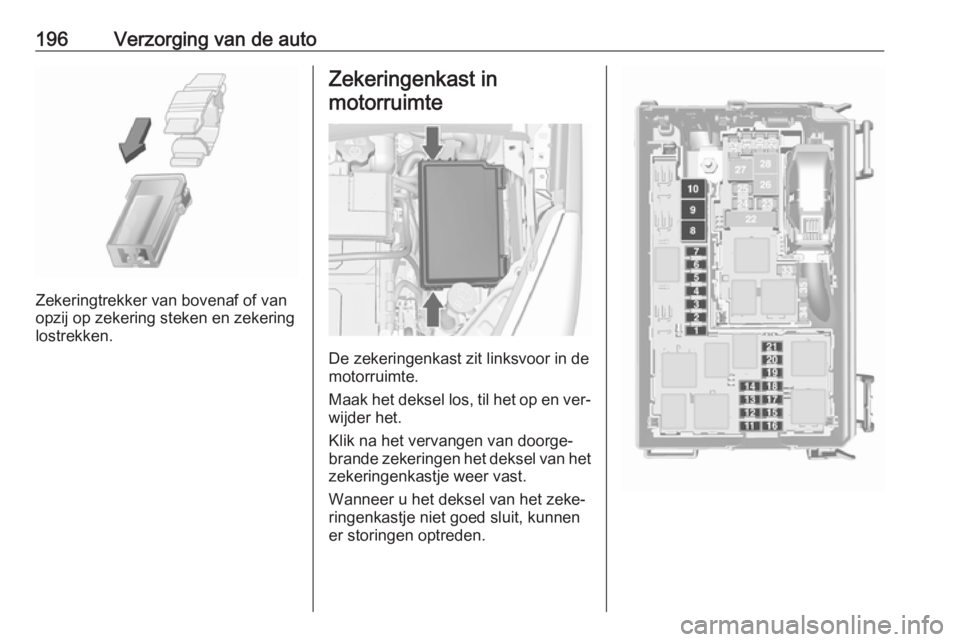

196Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kunnen
er storingen optreden.

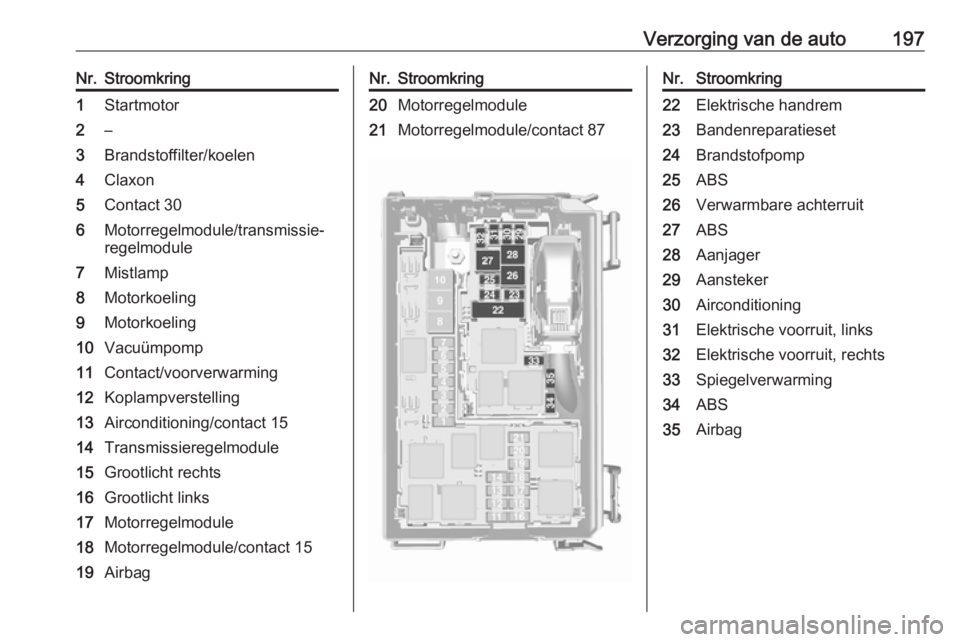

Verzorging van de auto197Nr.Stroomkring1Startmotor2–3Brandstoffilter/koelen4Claxon5Contact 306Motorregelmodule/transmissie‐
regelmodule7Mistlamp8Motorkoeling9Motorkoeling10Vacuümpomp11Contact/voorverwarming12Koplampverstelling13Airconditioning/contact 1514Transmissieregelmodule15Grootlicht rechts16Grootlicht links17Motorregelmodule18Motorregelmodule/contact 1519AirbagNr.Stroomkring20Motorregelmodule21Motorregelmodule/contact 87Nr.Stroomkring22Elektrische handrem23Bandenreparatieset24Brandstofpomp25ABS26Verwarmbare achterruit27ABS28Aanjager29Aansteker30Airconditioning31Elektrische voorruit, links32Elektrische voorruit, rechts33Spiegelverwarming34ABS35Airbag

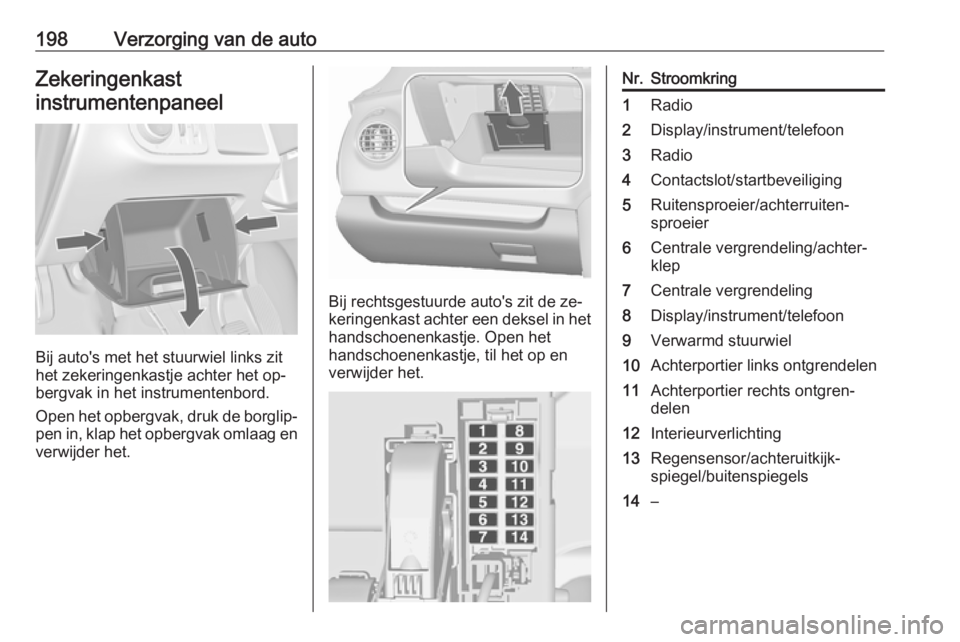

198Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de ze‐ keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, til het op en
verwijder het.
Nr.Stroomkring1Radio2Display/instrument/telefoon3Radio4Contactslot/startbeveiliging5Ruitensproeier/achterruiten‐
sproeier6Centrale vergrendeling/achter‐
klep7Centrale vergrendeling8Display/instrument/telefoon9Verwarmd stuurwiel10Achterportier links ontgrendelen11Achterportier rechts ontgren‐
delen12Interieurverlichting13Regensensor/achteruitkijk‐
spiegel/buitenspiegels14–
