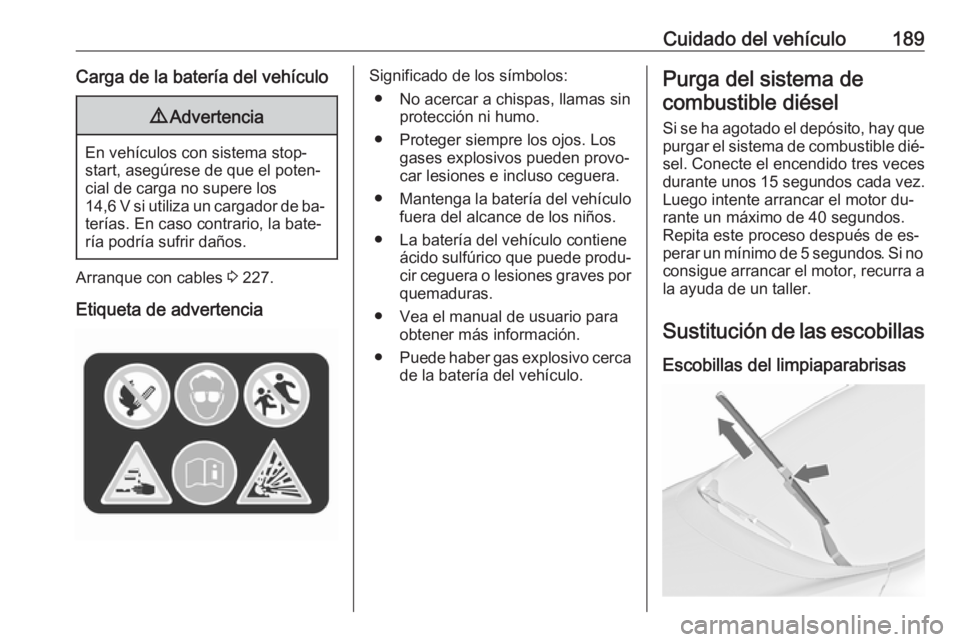

Cuidado del vehículo189Carga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 227.
Etiqueta de advertencia
Significado de los símbolos: ● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
fuera del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Vea el manual de usuario para obtener más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐
sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐ perar un mínimo de 5 segundos. Si no consigue arrancar el motor, recurra ala ayuda de un taller.
Sustitución de las escobillas Escobillas del limpiaparabrisas

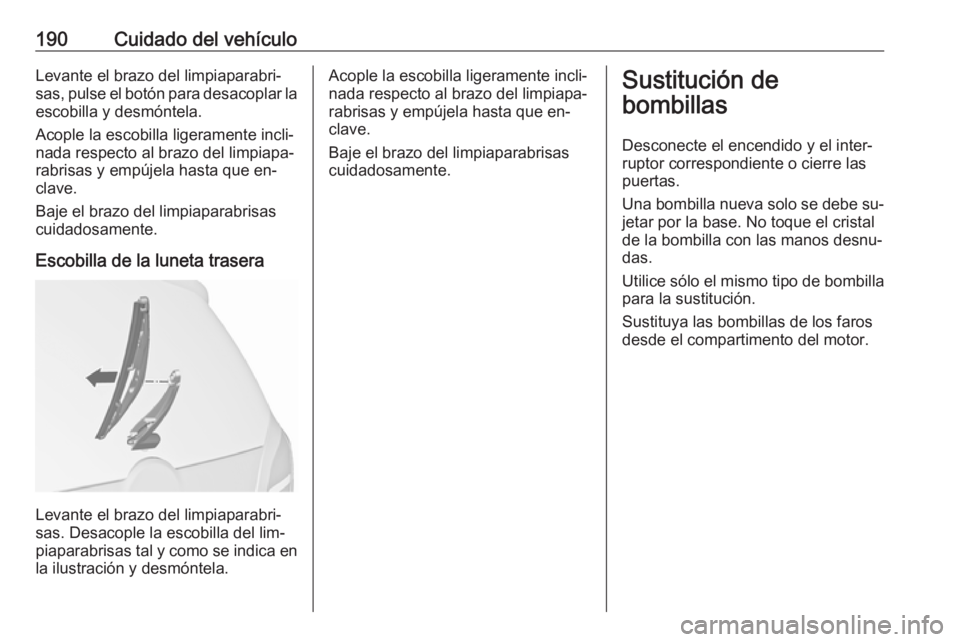

190Cuidado del vehículoLevante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐
jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐ das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.

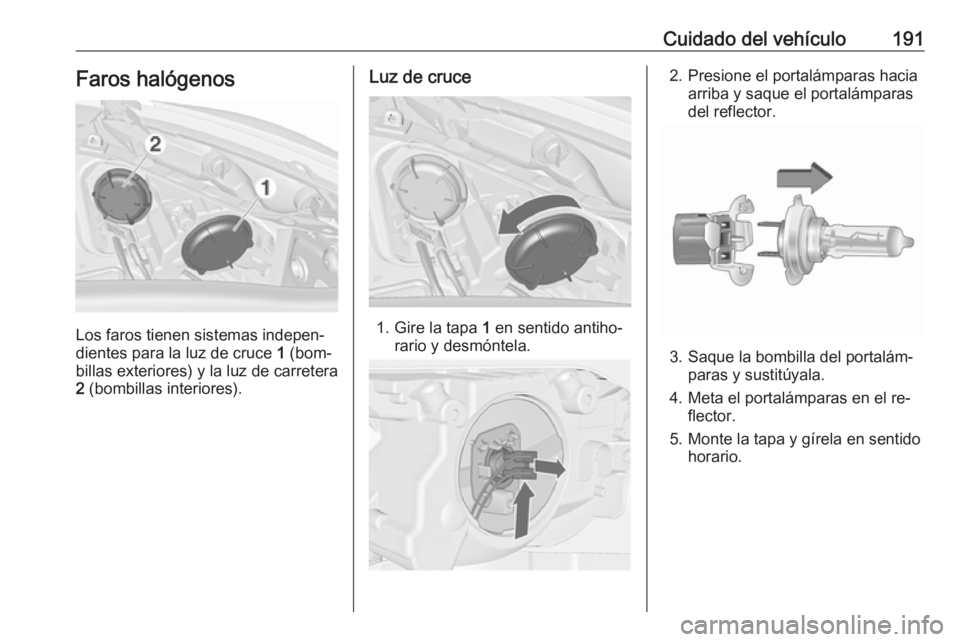

Cuidado del vehículo191Faros halógenos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce 1 (bom‐
billas exteriores) y la luz de carretera 2 (bombillas interiores).
Luz de cruce
1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.
2. Presione el portalámparas hacia arriba y saque el portalámparas
del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Meta el portalámparas en el re‐ flector.
5. Monte la tapa y gírela en sentido horario.

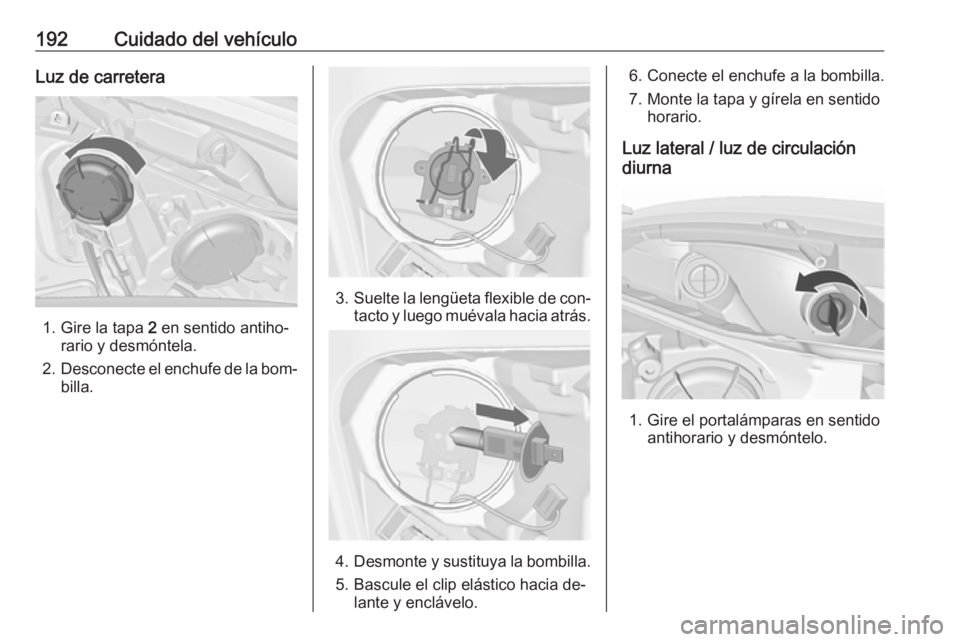

192Cuidado del vehículoLuz de carretera
1. Gire la tapa 2 en sentido antiho‐
rario y desmóntela.
2. Desconecte el enchufe de la bom‐
billa.
3. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
4. Desmonte y sustituya la bombilla.
5. Bascule el clip elástico hacia de‐ lante y enclávelo.
6. Conecte el enchufe a la bombilla.
7. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación diurna
1. Gire el portalámparas en sentido antihorario y desmóntelo.

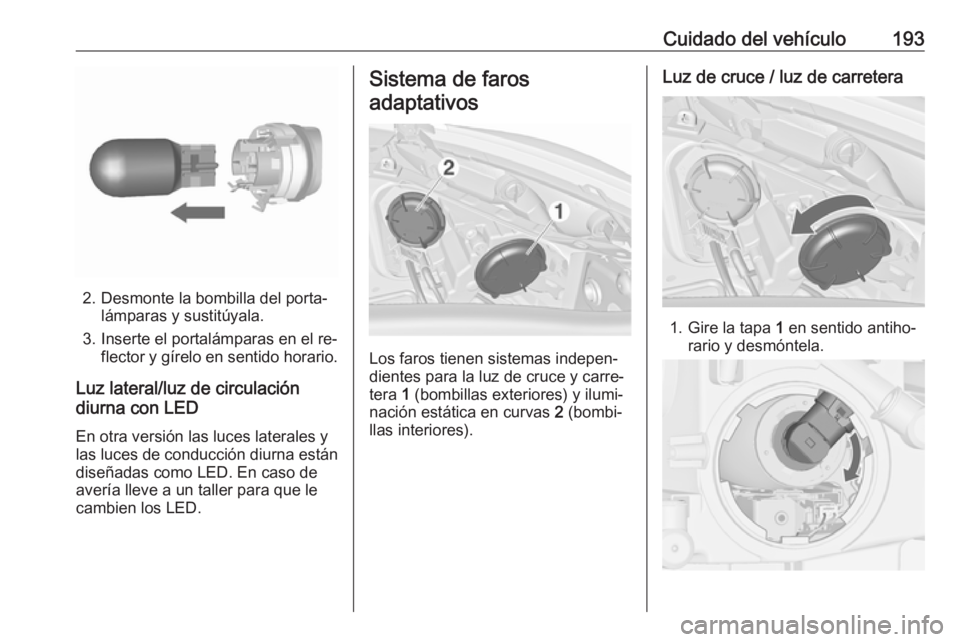

Cuidado del vehículo193
2. Desmonte la bombilla del porta‐lámparas y sustitúyala.
3. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luz lateral/luz de circulación
diurna con LED
En otra versión las luces laterales y
las luces de conducción diurna están diseñadas como LED. En caso de
avería lleve a un taller para que le
cambien los LED.
Sistema de faros
adaptativos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce y carre‐
tera 1 (bombillas exteriores) y ilumi‐
nación estática en curvas 2 (bombi‐
llas interiores).
Luz de cruce / luz de carretera
1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.

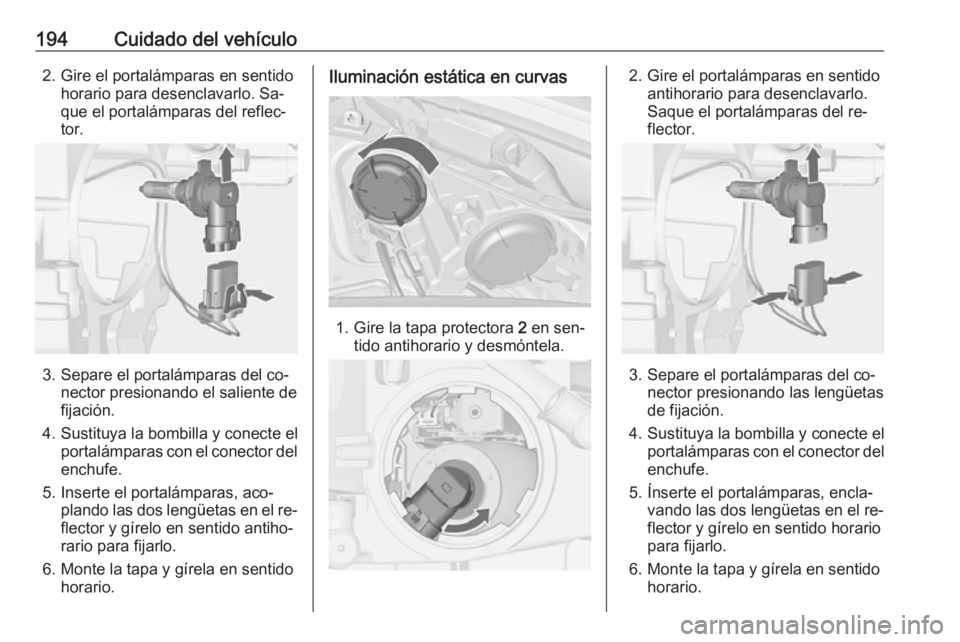

194Cuidado del vehículo2. Gire el portalámparas en sentidohorario para desenclavarlo. Sa‐
que el portalámparas del reflec‐
tor.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Inserte el portalámparas, aco‐ plando las dos lengüetas en el re‐
flector y gírelo en sentido antiho‐
rario para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Iluminación estática en curvas
1. Gire la tapa protectora 2 en sen‐
tido antihorario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando las lengüetas
de fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.

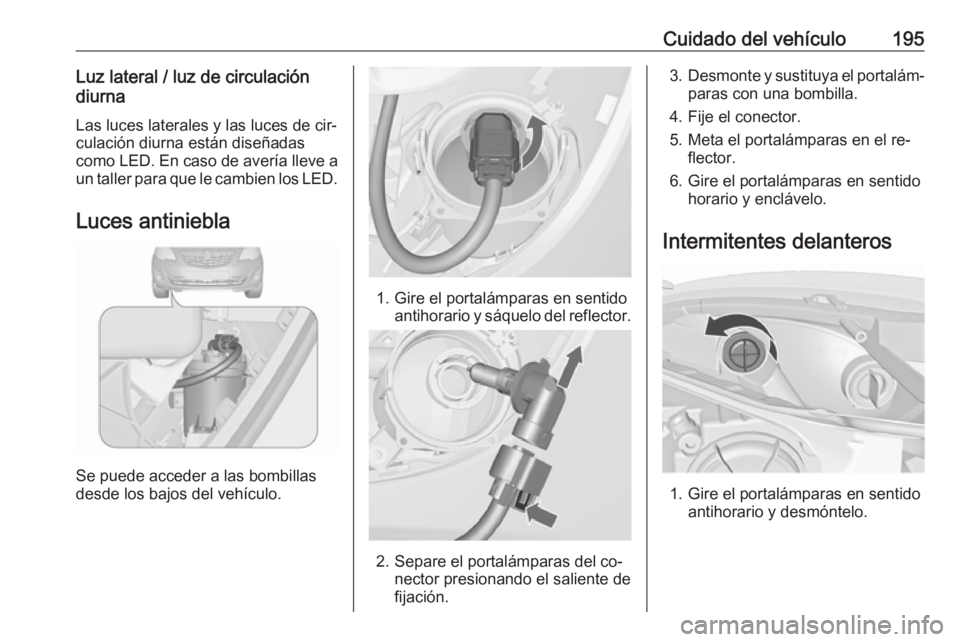

Cuidado del vehículo195Luz lateral / luz de circulación
diurna
Las luces laterales y las luces de cir‐
culación diurna están diseñadas
como LED. En caso de avería lleve a
un taller para que le cambien los LED.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
2. Separe el portalámparas del co‐nector presionando el saliente de
fijación.
3. Desmonte y sustituya el portalám‐
paras con una bombilla.
4. Fije el conector.
5. Meta el portalámparas en el re‐ flector.
6. Gire el portalámparas en sentido horario y enclávelo.
Intermitentes delanteros
1. Gire el portalámparas en sentido antihorario y desmóntelo.

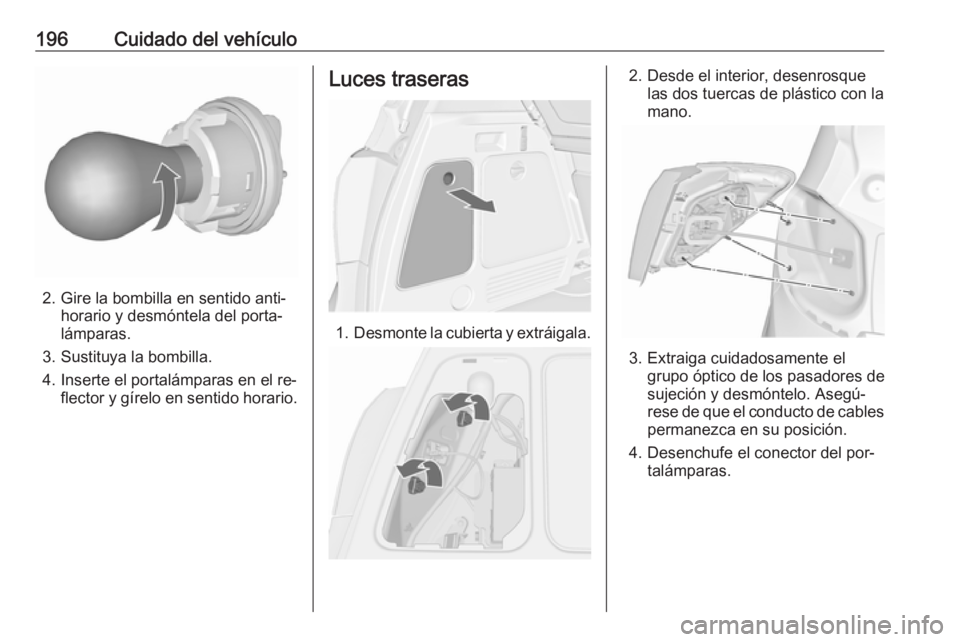

196Cuidado del vehículo
2. Gire la bombilla en sentido anti‐horario y desmóntela del porta‐
lámparas.
3. Sustituya la bombilla.
4. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luces traseras
1.Desmonte la cubierta y extráigala.
2. Desde el interior, desenrosque
las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico de los pasadores de
sujeción y desmóntelo. Asegú‐
rese de que el conducto de cables permanezca en su posición.
4. Desenchufe el conector del por‐ talámparas.

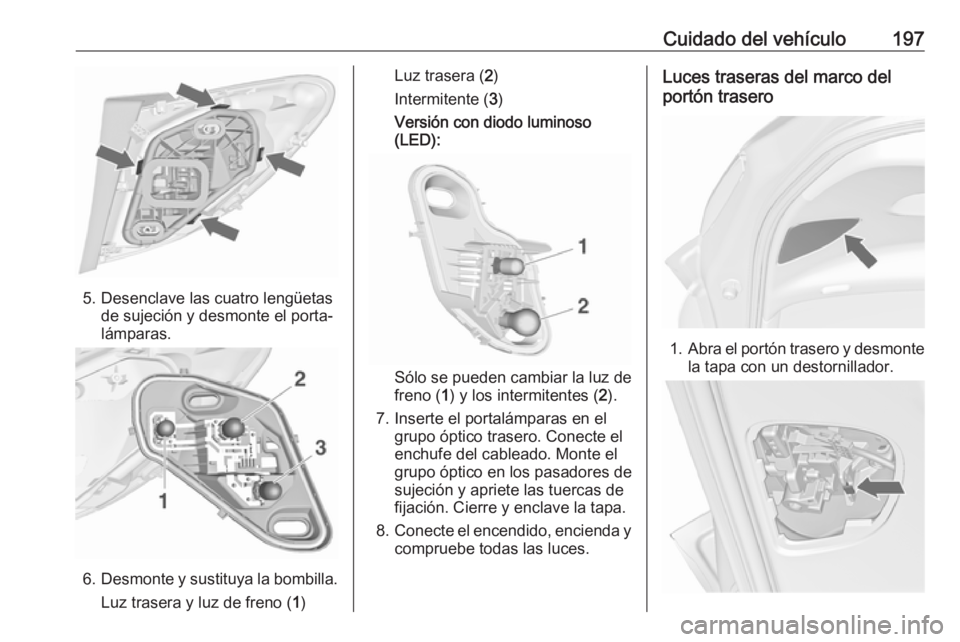

Cuidado del vehículo197
5. Desenclave las cuatro lengüetasde sujeción y desmonte el porta‐
lámparas.
6. Desmonte y sustituya la bombilla.
Luz trasera y luz de freno ( 1)
Luz trasera ( 2)
Intermitente ( 3)
Versión con diodo luminoso
(LED):
Sólo se pueden cambiar la luz de
freno ( 1) y los intermitentes ( 2).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte el
enchufe del cableado. Monte el
grupo óptico en los pasadores de
sujeción y apriete las tuercas de
fijación. Cierre y enclave la tapa.
8. Conecte el encendido, encienda y
compruebe todas las luces.
Luces traseras del marco del
portón trasero
1. Abra el portón trasero y desmonte
la tapa con un destornillador.

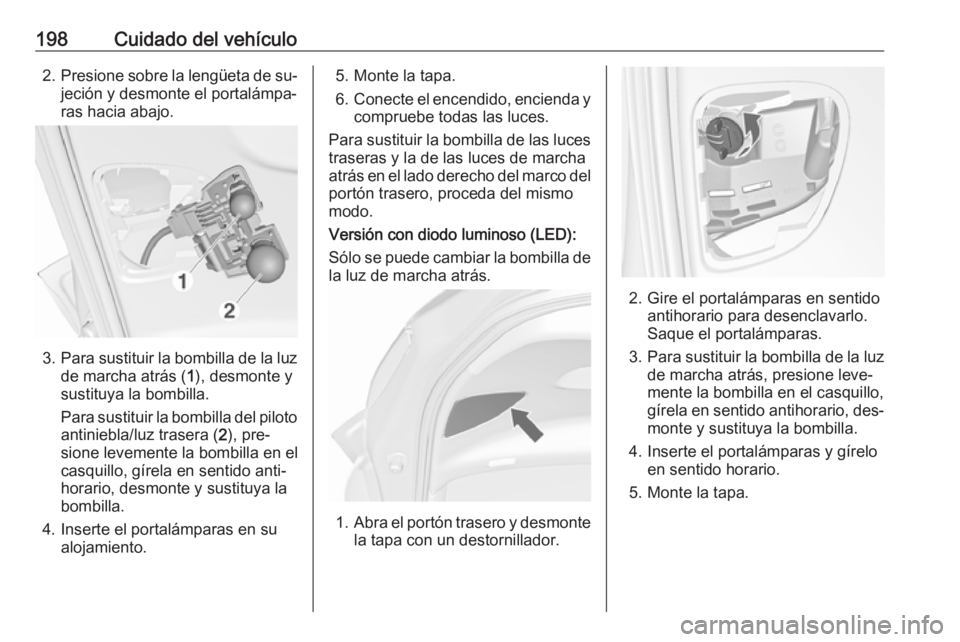

198Cuidado del vehículo2.Presione sobre la lengüeta de su‐
jeción y desmonte el portalámpa‐
ras hacia abajo.
3. Para sustituir la bombilla de la luz
de marcha atrás ( 1), desmonte y
sustituya la bombilla.
Para sustituir la bombilla del piloto
antiniebla/luz trasera ( 2), pre‐
sione levemente la bombilla en el
casquillo, gírela en sentido anti‐
horario, desmonte y sustituya la
bombilla.
4. Inserte el portalámparas en su alojamiento.
5. Monte la tapa.
6. Conecte el encendido, encienda y
compruebe todas las luces.
Para sustituir la bombilla de las luces traseras y la de las luces de marcha
atrás en el lado derecho del marco del
portón trasero, proceda del mismo
modo.
Versión con diodo luminoso (LED): Sólo se puede cambiar la bombilla de la luz de marcha atrás.
1. Abra el portón trasero y desmonte
la tapa con un destornillador.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas.
3. Para sustituir la bombilla de la luz
de marcha atrás, presione leve‐
mente la bombilla en el casquillo,
gírela en sentido antihorario, des‐ monte y sustituya la bombilla.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Monte la tapa.
