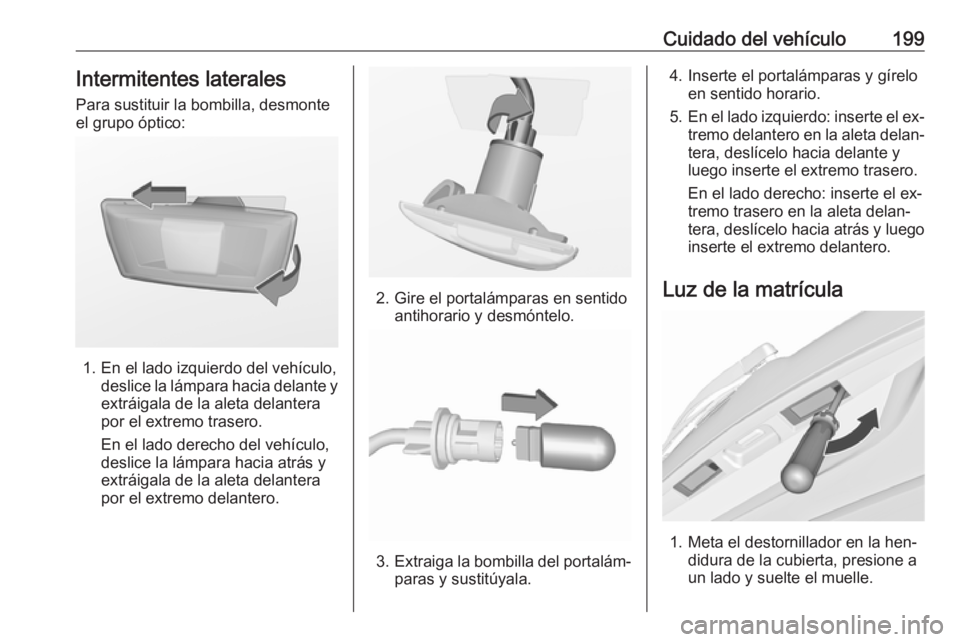

Cuidado del vehículo199Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. En el lado izquierdo del vehículo, deslice la lámpara hacia delante y
extráigala de la aleta delantera
por el extremo trasero.
En el lado derecho del vehículo,
deslice la lámpara hacia atrás y
extráigala de la aleta delantera
por el extremo delantero.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. En el lado izquierdo: inserte el ex‐
tremo delantero en la aleta delan‐tera, deslícelo hacia delante y
luego inserte el extremo trasero.
En el lado derecho: inserte el ex‐
tremo trasero en la aleta delan‐
tera, deslícelo hacia atrás y luego
inserte el extremo delantero.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.

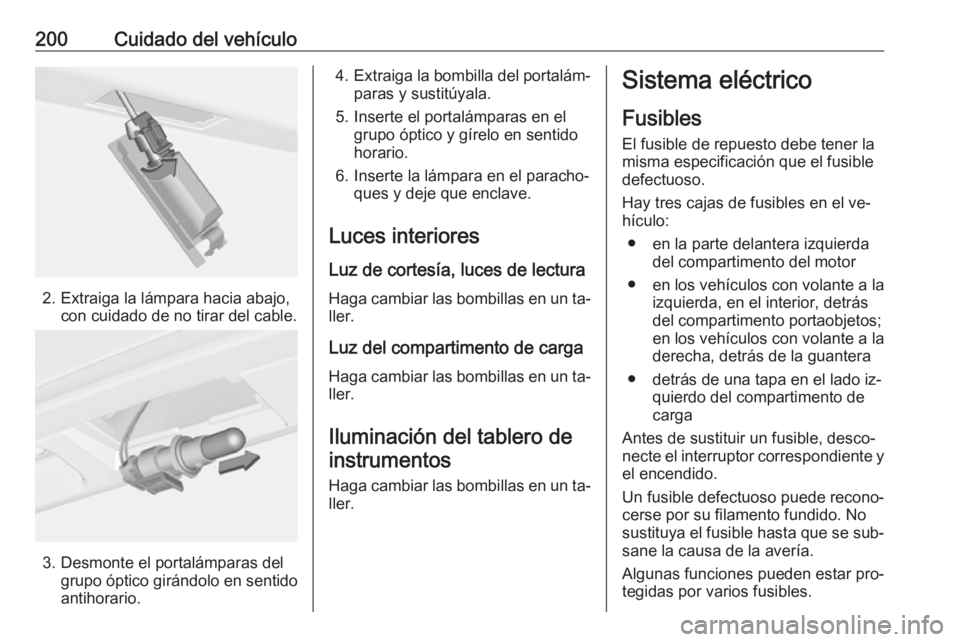

200Cuidado del vehículo
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.

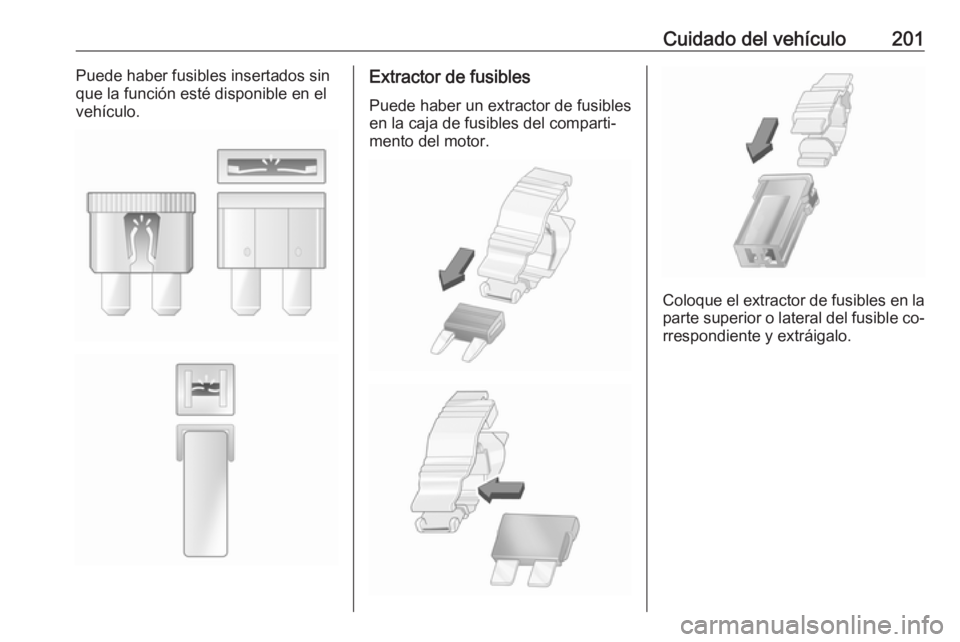

Cuidado del vehículo201Puede haber fusibles insertados sin
que la función esté disponible en el vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.

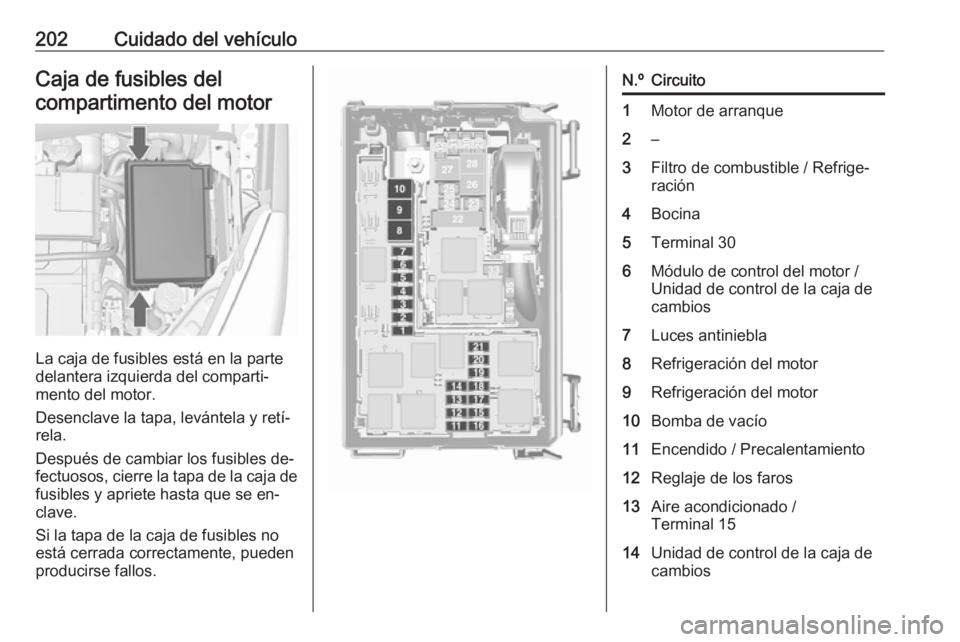

202Cuidado del vehículoCaja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
N.ºCircuito1Motor de arranque2–3Filtro de combustible / Refrige‐
ración4Bocina5Terminal 306Módulo de control del motor /
Unidad de control de la caja de
cambios7Luces antiniebla8Refrigeración del motor9Refrigeración del motor10Bomba de vacío11Encendido / Precalentamiento12Reglaje de los faros13Aire acondicionado /
Terminal 1514Unidad de control de la caja de cambios

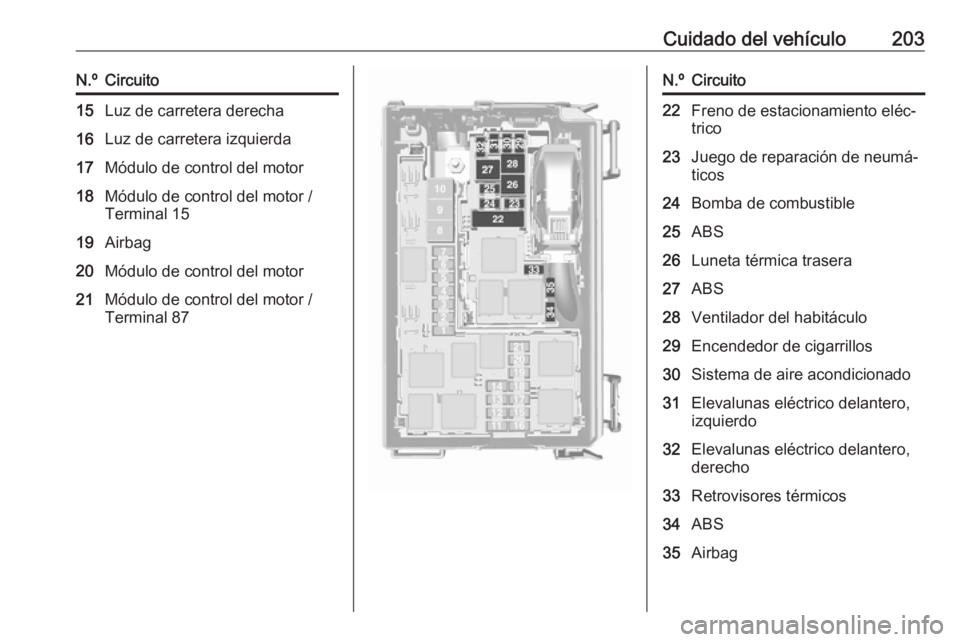

Cuidado del vehículo203N.ºCircuito15Luz de carretera derecha16Luz de carretera izquierda17Módulo de control del motor18Módulo de control del motor /
Terminal 1519Airbag20Módulo de control del motor21Módulo de control del motor /
Terminal 87N.ºCircuito22Freno de estacionamiento eléc‐
trico23Juego de reparación de neumá‐
ticos24Bomba de combustible25ABS26Luneta térmica trasera27ABS28Ventilador del habitáculo29Encendedor de cigarrillos30Sistema de aire acondicionado31Elevalunas eléctrico delantero,
izquierdo32Elevalunas eléctrico delantero,
derecho33Retrovisores térmicos34ABS35Airbag

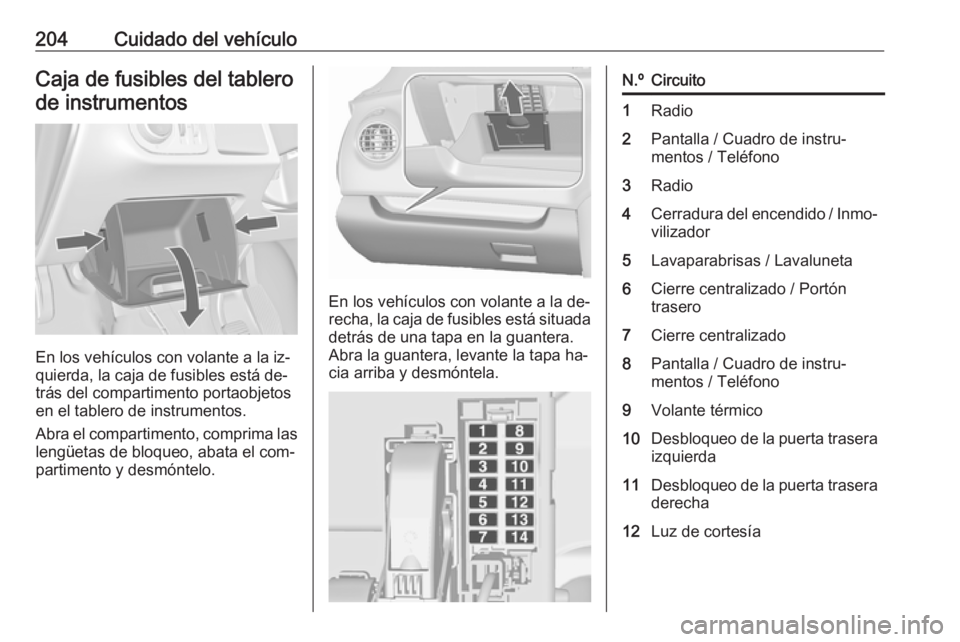

204Cuidado del vehículoCaja de fusibles del tablerode instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada
detrás de una tapa en la guantera.
Abra la guantera, levante la tapa ha‐
cia arriba y desmóntela.
N.ºCircuito1Radio2Pantalla / Cuadro de instru‐
mentos / Teléfono3Radio4Cerradura del encendido / Inmo‐
vilizador5Lavaparabrisas / Lavaluneta6Cierre centralizado / Portón
trasero7Cierre centralizado8Pantalla / Cuadro de instru‐
mentos / Teléfono9Volante térmico10Desbloqueo de la puerta trasera
izquierda11Desbloqueo de la puerta trasera derecha12Luz de cortesía

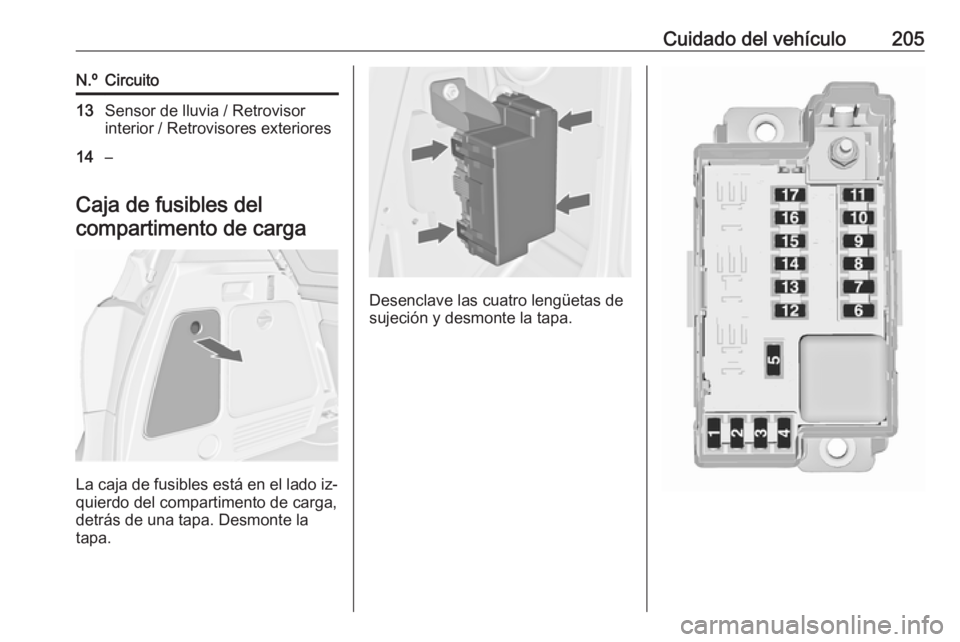

Cuidado del vehículo205N.ºCircuito13Sensor de lluvia / Retrovisor
interior / Retrovisores exteriores14–
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.
Desenclave las cuatro lengüetas de sujeción y desmonte la tapa.

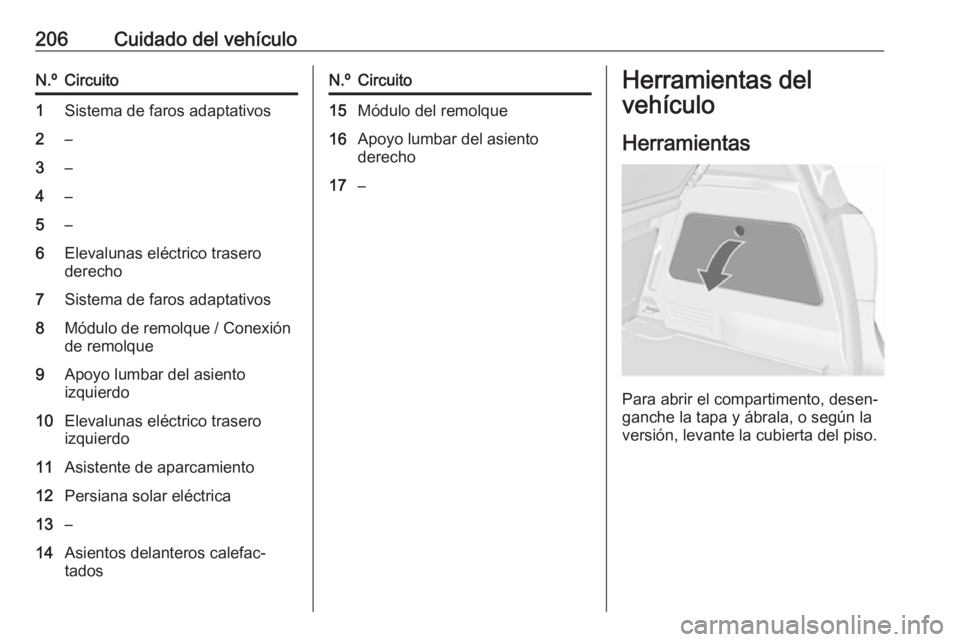

206Cuidado del vehículoN.ºCircuito1Sistema de faros adaptativos2–3–4–5–6Elevalunas eléctrico trasero
derecho7Sistema de faros adaptativos8Módulo de remolque / Conexión
de remolque9Apoyo lumbar del asiento
izquierdo10Elevalunas eléctrico trasero
izquierdo11Asistente de aparcamiento12Persiana solar eléctrica13–14Asientos delanteros calefac‐
tadosN.ºCircuito15Módulo del remolque16Apoyo lumbar del asiento
derecho17–Herramientas del
vehículo
Herramientas
Para abrir el compartimento, desen‐
ganche la tapa y ábrala, o según la
versión, levante la cubierta del piso.

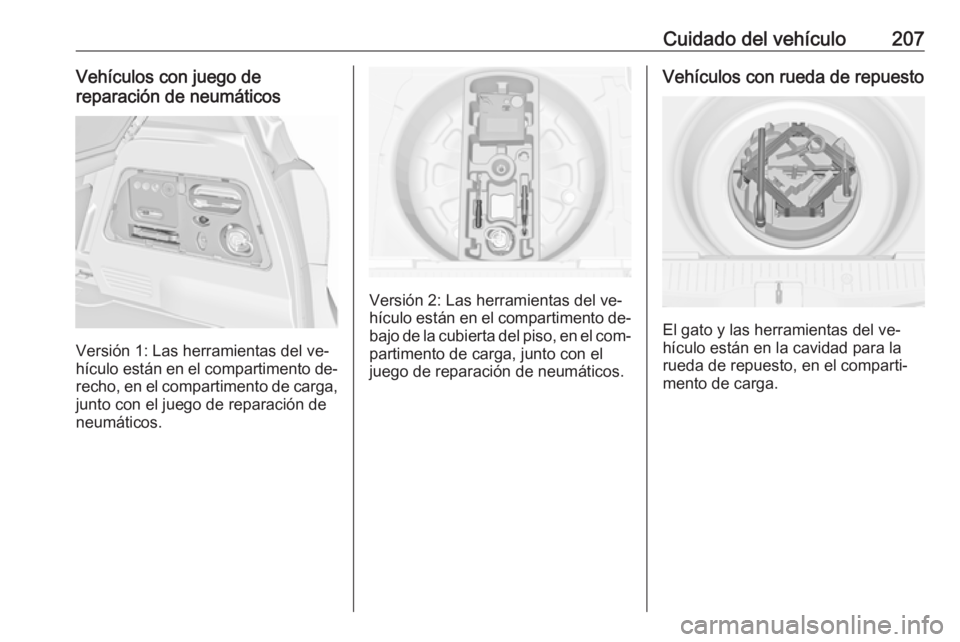

Cuidado del vehículo207Vehículos con juego de
reparación de neumáticos
Versión 1: Las herramientas del ve‐
hículo están en el compartimento de‐ recho, en el compartimento de carga,
junto con el juego de reparación de
neumáticos.
Versión 2: Las herramientas del ve‐
hículo están en el compartimento de‐ bajo de la cubierta del piso, en el com‐
partimento de carga, junto con el
juego de reparación de neumáticos.
Vehículos con rueda de repuesto
El gato y las herramientas del ve‐
hículo están en la cavidad para la
rueda de repuesto, en el comparti‐
mento de carga.

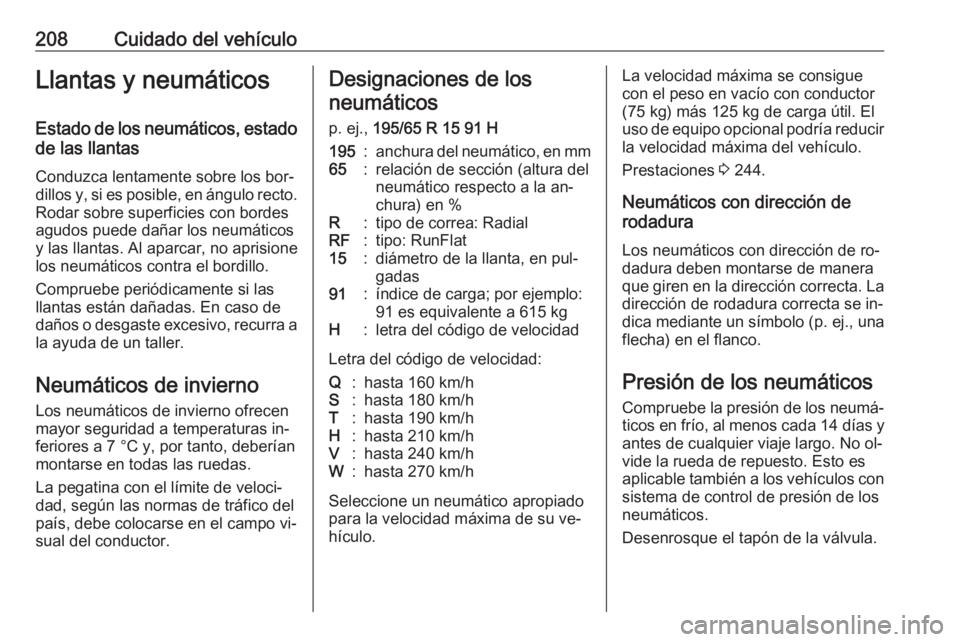

208Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Designaciones de los
neumáticos
p. ej., 195/65 R 15 91 H195:anchura del neumático, en mm65:relación de sección (altura del
neumático respecto a la an‐
chura) en %R:tipo de correa: RadialRF:tipo: RunFlat15:diámetro de la llanta, en pul‐
gadas91:índice de carga; por ejemplo:
91 es equivalente a 615 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su ve‐
hículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 244.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se in‐
dica mediante un símbolo ( p. ej., una
flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
