Sõiduki hooldamine1892. Vajutada kinnituskõrva jaeemaldada lambipesa allapoole.
3. Tagurdustule ( 1) lambi
vahetamiseks eemaldada ja
vahetada lamp.
Tagatule / tagumise udutule ( 2)
lambi vahetamiseks vajutada
lamp kergelt pessa, pöörata
vastupäeva, eemaldada ja
vahetada lamp.
4. Panna lambipesa hoidikusse. 5. Paigaldada kate.
6. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Tagatule lambi ja tagurdustule lambi
vahetamiseks paremal küljel toimida
samaviisi.
Valgusdioodiga (LED) versioon:
Vahetada saab ainult tagurdustule
lampi.
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.
2. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa.
3. Tagurdustule lambi vahetamiseks
vajutada lamp kergelt pessa,
pöörata vastupäeva, eemaldada
ja vahetada lamp.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Paigaldada kate.
Külgmised suunatuled Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.

190Sõiduki hooldamine
1.Sõiduki vasakul küljel lükake lamp
ette ja võtke see eesmisest tiivast välja, tagumine ots ees.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmisest
tiivast välja, eesmine ots ees.2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Vasakul pool: sisestage eesmine ots eesmisesse tiiba, lükake ette
ja sisestage tagumine ots.
Paremal pool: sisestage tagumine
ots eesmisesse tiiba, lükake taha ja sisestage eesmine ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.

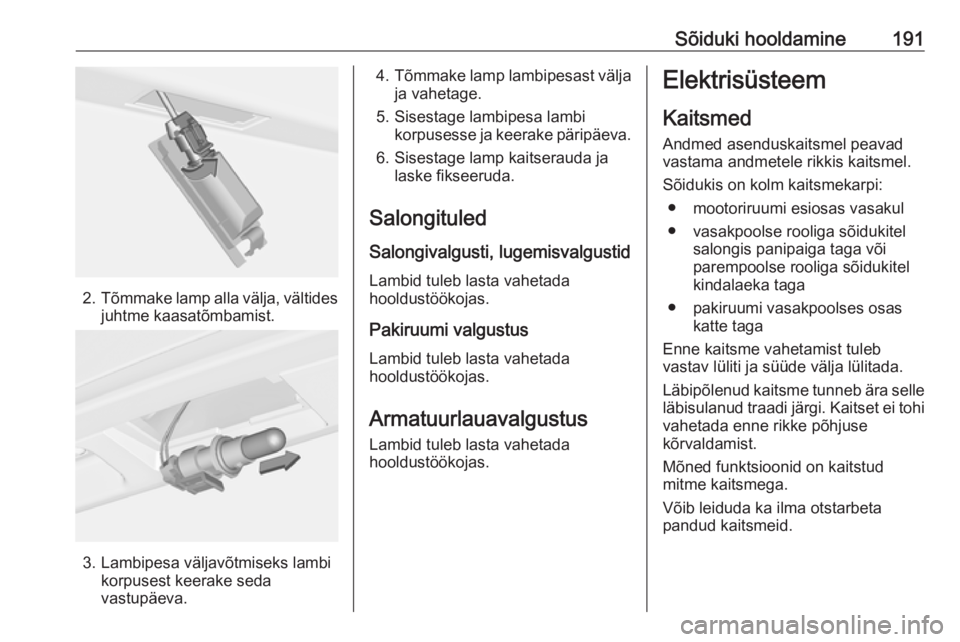

Sõiduki hooldamine191
2.Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled Salongivalgusti, lugemisvalgustidLambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

192Sõiduki hooldamine
Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.

Sõiduki hooldamine193Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
NrAhel1Käiviti2–3Kütusefilter/jahutus4Helisignaal5Klemm 306Mootori juhtplokk / käigukasti
juhtplokk7Udutuli8Mootori jahutus9Mootori jahutus10Vaakumpump11Süüde / eelsoojendus12Esitulede kõrguse reguleerimine13Kliimaseadmesüsteem /
klemm 1514Käigukasti juhtplokk15Parempoolne kaugtuli16Vasakpoolne kaugtuli17Mootori juhtplokk18Mootori juhtplokk / klemm 15

194Sõiduki hooldamineNrAhel19Turvapadi20Mootori juhtplokk21Mootori juhtplokk / klemm 87NrAhel22Elektriline seisupidur23Rehviparanduskomplekt24Kütusepump25Blokeerumisvastane pidurisüs‐
teem26Tagaklaasisoojendus27Blokeerumisvastane pidurisüs‐
teem28Siseventilaator29Sigaretisüütel30Kliimaseadmesüsteem31Vasakpoolne elektriajamiga
aken32Parempoolne elektriajamiga
aken33Peegli soojendus34Blokeerumisvastane pidurisüs‐ teem35TurvapadiArmatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada
lukustuskeeltele, pöörata panipaik
allapoole ja eemaldada.

Sõiduki hooldamine195
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, tõmmata katet
ülespoole ja eemaldada.
NrAhel1Raadio2Ekraan/näidikuplokk/telefon3Raadio4Süütelukk/käivitustõkesti5Esiklaasi pesur / tagaakna pesur6Kesklukustussüsteem/tagaluuk7Kesklukustussüsteem8Ekraan/näidikuplokk/telefon9Soojendusega rool10Vasakpoolse tagaukse luku
avamine11Parempoolse tagaukse luku avamine12Salongivalgustid13Vihmaandur/sisepeegel/välis‐
peeglid14–Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga. Võtta
kate ära.

196Sõiduki hooldamineVabastada 4 kinnituskõrva ja
eemaldada kate.NrAhel1Kohanduvad esituled2–3–4–5–6Tagumine parempoolne elektria‐ jamiga aken7Kohanduvad esituled8Haagise moodul / haagise pisti‐
kupesa9Vasakpoolse istme nimmetugi10Tagumine vasakpoolne elektria‐
jamiga aken11Parkimisabi12Elektriline päikesevari13–14Soojendusega esiistmed15Haagisemoodul16Parempoolse istme nimmetugi17–Sõiduki tööriistad
Tööriistad
Panipaiga avamiseks avage kate või
tõstke see üles (olenevalt
versioonist).

Sõiduki hooldamine197Rehviparanduskomplektiga
sõidukid
Variant 1: sõiduki tööriistad asuvad
koos rehviparanduskomplektiga
pakiruumi parempoolses panipaigas.
Variant 2: sõiduki tööriistad asuvad
koos rehviparanduskomplektiga
pakiruumi põrandakatte all asuvas panipaigas.
Varurattaga sõidukid
Tungraud ja tööriistad asuvad
pakiruumi põhja all
varurattasüvendis.

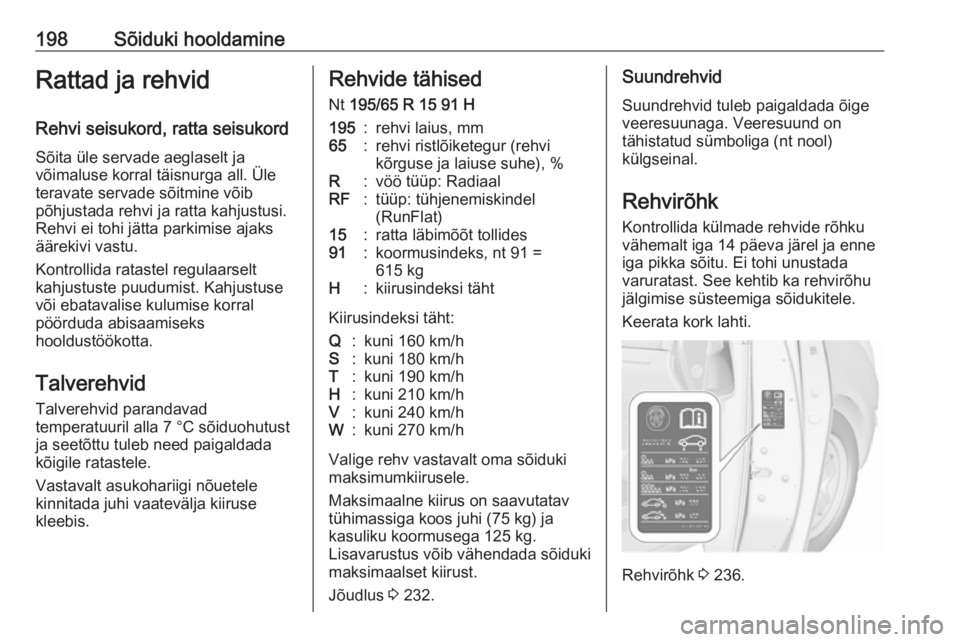

198Sõiduki hooldamineRattad ja rehvidRehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.Rehvide tähised
Nt 195/65 R 15 91 H195:rehvi laius, mm65:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: tühjenemiskindel
(RunFlat)15:ratta läbimõõt tollides91:koormusindeks, nt 91 =
615 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv vastavalt oma sõiduki
maksimumkiirusele.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 232.
Suundrehvid
Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 236.
