Instrumentos y mandos79
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en
posición P.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
inter‐
valo
corto=gire la rueda de ajuste
hacia arribainter‐
valo
largo=gire la rueda de ajuste
hacia abajoFuncionamiento automático con
sensor de lluviaP=Funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de loslimpiaparabrisas.
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibi‐
lidad
baja=gire la rueda de ajuste
hacia abajosensibi‐
lidad
alta=gire la rueda de ajuste
hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.

80Instrumentos y mandos
Lavaparabrisas
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas y el limpialuneta se realiza el barridovarias veces.
Limpia/lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
posición
superior=funcionamiento conti‐
nuoposición
inferior=funcionamiento intermi‐ tenteposición
central=desconectar
Presione la palanca. Se pulveriza lí‐
quido de lavado sobre la luneta tra‐
sera y el limpialuneta se realiza el ba‐ rrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la mar‐
cha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la pantalla de información.
Personalización del vehículo 3 106.

Instrumentos y mandos81
El sistema lavaluneta se desactiva
cuando el nivel de líquido es bajo.
Temperatura exterior
El descenso de la temperatura se in‐
dica inmediatamente, el aumento se
indica con un ligero retraso.
Si la temperatura exterior desciende
a 0,5 °C, aparece un mensaje de ad‐
vertencia en el centro de información
del conductor con pantalla combi de
gama alta.
9 Advertencia
La carretera puede estar ya he‐
lada aunque la pantalla muestre unos pocos grados por encima de 0 °C.
Reloj
La fecha y la hora se muestran en la
pantalla de información.
Ajuste de la fecha y la hora
CD 400 y Navi 600
Pulse el botón CONFIG. Aparece el
menú Ajustes .
Seleccione Hora y fecha .
Opciones de ajuste seleccionables:
■ Fijar la hora : Cambia la hora que
aparece en la pantalla.
■ Fijar la fecha : Cambia la fecha que
aparece en la pantalla.
■ Fijar formato de hora : Cambia la in‐
dicación de las horas entre el for‐ mato de 12 horas y el de 24 horas .
■ Fijar formato de fecha : Cambia
la indicación de la fecha entre MM/
DD/AAAA y DD.MM.AAAA .

82Instrumentos y mandos
■Ver hora : Activa o desactiva la in‐
dicación de la hora en la pantalla.
■ Sincronizar hora RDS : La señal
RDS de la mayoría de transmisores VHF ajusta automáticamente la
hora. La sincronización de la hora
por RDS puede tardar unos minu‐
tos. Algunas emisoras no emiten
una señal horaria correcta. En tal
caso, se recomienda desactivar la
sincronización automática de la
hora.
Personalización del vehículo 3 106.

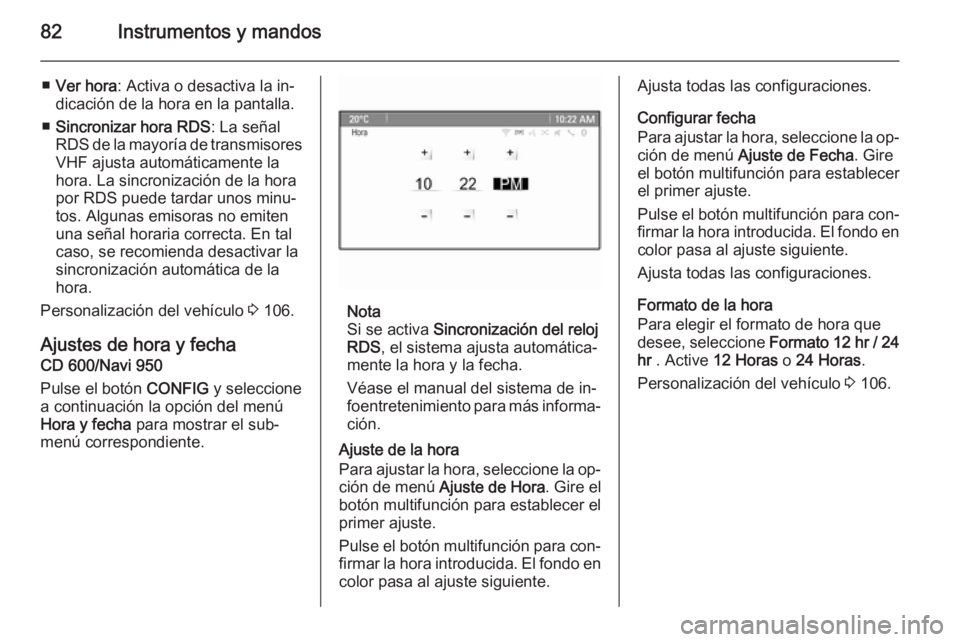

Ajustes de hora y fecha CD 600/Navi 950
Pulse el botón CONFIG y seleccione
a continuación la opción del menú
Hora y fecha para mostrar el sub‐
menú correspondiente.
Nota
Si se activa Sincronización del reloj
RDS , el sistema ajusta automática‐
mente la hora y la fecha.
Véase el manual del sistema de in‐
foentretenimiento para más informa‐
ción.
Ajuste de la hora
Para ajustar la hora, seleccione la op‐ ción de menú Ajuste de Hora . Gire el
botón multifunción para establecer el
primer ajuste.
Pulse el botón multifunción para con‐
firmar la hora introducida. El fondo en color pasa al ajuste siguiente.
Ajusta todas las configuraciones.
Configurar fecha
Para ajustar la hora, seleccione la op‐
ción de menú Ajuste de Fecha . Gire
el botón multifunción para establecer
el primer ajuste.
Pulse el botón multifunción para con‐
firmar la hora introducida. El fondo en color pasa al ajuste siguiente.
Ajusta todas las configuraciones.
Formato de la hora
Para elegir el formato de hora que
desee, seleccione Formato 12 hr / 24
hr . Active 12 Horas o 24 Horas .
Personalización del vehículo 3 106.

Instrumentos y mandos83Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola delantera.
El consumo máximo no debe superar
los 120 vatios.
Hay una toma de corriente de 230 V
situada en la consola trasera.
El consumo máximo no debe superar
los 150 vatios.
La toma de corriente se desactiva al
desconectar el encendido.
Además, la toma de corriente se des‐
activa también si la tensión de la ba‐
tería es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
Atención
No conecte ningún accesorio con
corriente, p. ej. dispositivos o ba‐
terías de carga eléctricos.
Para evitar daños en las tomas, no
utilice conectores inadecuados.

84Instrumentos y mandosTestigos luminosos eindicadores
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra el kilome‐
traje registrado del vehículo.
Cuentakilómetros parcial
La línea superior muestra la distancia
recorrida desde la última puesta a
cero.
Para reiniciar, mantenga pulsado el
botón SET/CLR en la palanca de los
intermitentes durante unos segundos 3 95.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.

Instrumentos y mandos85Atención
Si la aguja está en el sector de ad‐vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Indica el nivel de combustible, o de
gas, en el depósito según el modo de
funcionamiento.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐ poste inmediatamente si parpadea.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona
izquierda=el motor no ha alcan‐
zado todavía su tem‐
peratura de funciona‐
mientozona
central=temperatura normal
de funcionamientozona
derecha=temperatura dema‐
siado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐
tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor y del filtro puede variar considerable‐
mente.

86Instrumentos y mandos
En la pantalla combi de gama alta, la
vida útil restante del aceite se indica
en el Menú de información del
vehículo .
En la pantalla de gama media, la vida
útil restante del aceite de motor se
muestra mediante el testigo de con‐
trol I; por lo tanto, el encendido
tiene que estar conectado y el motor
parado.
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite del motor:Pulse el botón MENU para seleccio‐
nar Menú de información del
vehículo .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Pulse el botón SET/CLR para reini‐
ciarlo. Por lo tanto, el encendido tiene que estar conectado y el motor pa‐
rado.
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor o un código de ad‐
vertencia en el centro de información
del conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 95.
Información de servicio 3 209.
Testigos de control Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de control a modo de prueba funcional.

Instrumentos y mandos87
Los colores de los testigos de controlsignifican lo siguiente:rojo=peligro, recordatorio im‐
portanteamarillo=aviso, información, ave‐
ríaverde=confirmación de activa‐
ciónazul=confirmación de activa‐
ciónblanco=confirmación de activa‐
ción

88Instrumentos y mandos
Testigos de control en el cuadro de instrumentos
