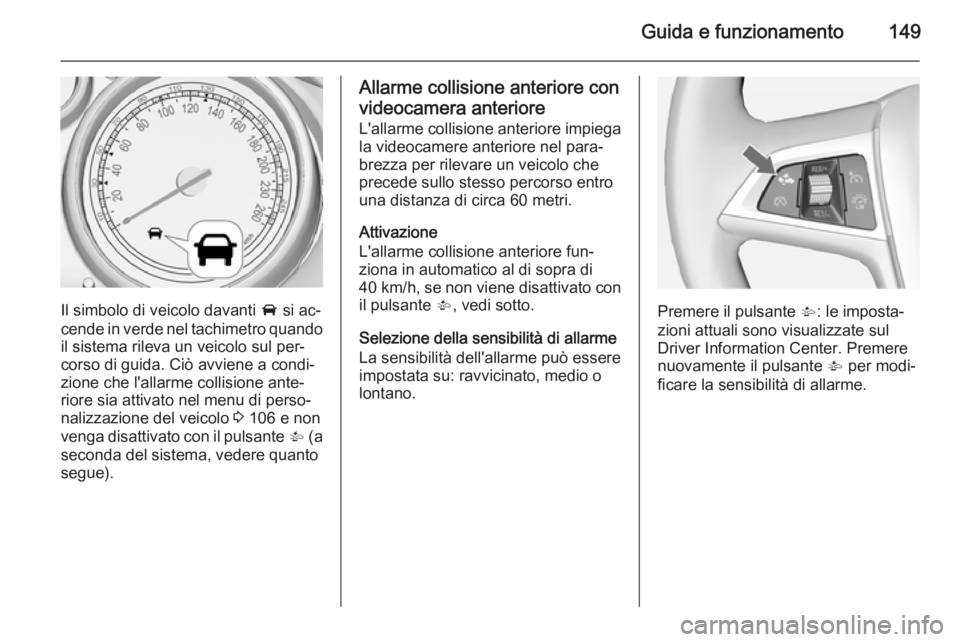

Guida e funzionamento149
Il simbolo di veicolo davanti A si ac‐
cende in verde nel tachimetro quando
il sistema rileva un veicolo sul per‐
corso di guida. Ciò avviene a condi‐
zione che l'allarme collisione ante‐
riore sia attivato nel menu di perso‐
nalizzazione del veicolo 3 106 e non
venga disattivato con il pulsante V (a
seconda del sistema, vedere quanto
segue).
Allarme collisione anteriore con
videocamera anteriore
L'allarme collisione anteriore impiega la videocamere anteriore nel para‐
brezza per rilevare un veicolo che
precede sullo stesso percorso entro
una distanza di circa 60 metri.
Attivazione
L'allarme collisione anteriore fun‐
ziona in automatico al di sopra di
40 km/h , se non viene disattivato con
il pulsante V, vedi sotto.
Selezione della sensibilità di allarme
La sensibilità dell'allarme può essere
impostata su: ravvicinato, medio o
lontano.
Premere il pulsante V: le imposta‐
zioni attuali sono visualizzate sul
Driver Information Center. Premere
nuovamente il pulsante V per modi‐
ficare la sensibilità di allarme.

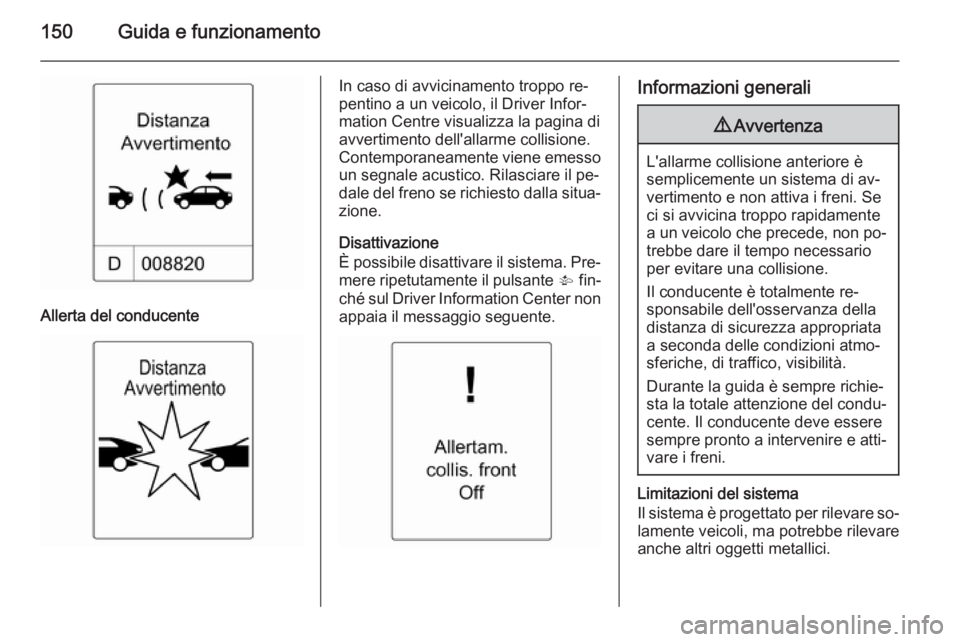

150Guida e funzionamento
Allerta del conducente
In caso di avvicinamento troppo re‐
pentino a un veicolo, il Driver Infor‐
mation Centre visualizza la pagina di
avvertimento dell'allarme collisione.
Contemporaneamente viene emesso un segnale acustico. Rilasciare il pe‐dale del freno se richiesto dalla situa‐
zione.
Disattivazione
È possibile disattivare il sistema. Pre‐
mere ripetutamente il pulsante V fin‐
ché sul Driver Information Center non
appaia il messaggio seguente.Informazioni generali9 Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di av‐
vertimento e non attiva i freni. Se
ci si avvicina troppo rapidamente
a un veicolo che precede, non po‐ trebbe dare il tempo necessario
per evitare una collisione.
Il conducente è totalmente re‐
sponsabile dell'osservanza della
distanza di sicurezza appropriata
a seconda delle condizioni atmo‐
sferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Limitazioni del sistema
Il sistema è progettato per rilevare so‐
lamente veicoli, ma potrebbe rilevare
anche altri oggetti metallici.

Guida e funzionamento151

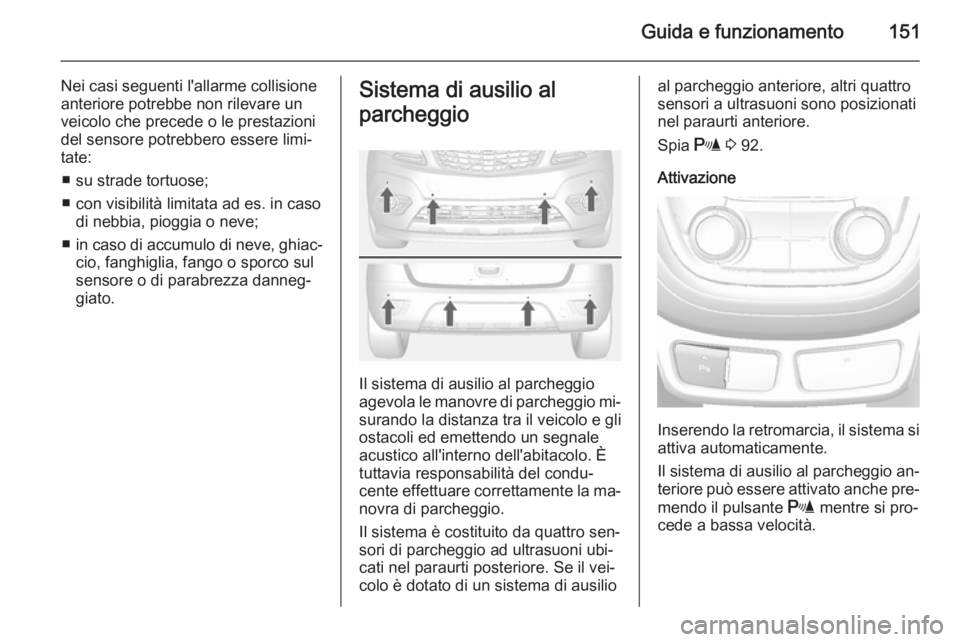

Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
■ su strade tortuose;
■ con visibilità limitata ad es. in caso di nebbia, pioggia o neve;
■ in caso di accumulo di neve, ghiac‐
cio, fanghiglia, fango o sporco sul
sensore o di parabrezza danneg‐
giato.Sistema di ausilio al
parcheggio
Il sistema di ausilio al parcheggio
agevola le manovre di parcheggio mi‐ surando la distanza tra il veicolo e gli
ostacoli ed emettendo un segnale
acustico all'interno dell'abitacolo. È
tuttavia responsabilità del condu‐
cente effettuare correttamente la ma‐ novra di parcheggio.
Il sistema è costituito da quattro sen‐
sori di parcheggio ad ultrasuoni ubi‐
cati nel paraurti posteriore. Se il vei‐
colo è dotato di un sistema di ausilio
al parcheggio anteriore, altri quattro
sensori a ultrasuoni sono posizionati
nel paraurti anteriore.
Spia r 3 92.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Il sistema di ausilio al parcheggio an‐
teriore può essere attivato anche pre‐
mendo il pulsante r mentre si pro‐
cede a bassa velocità.

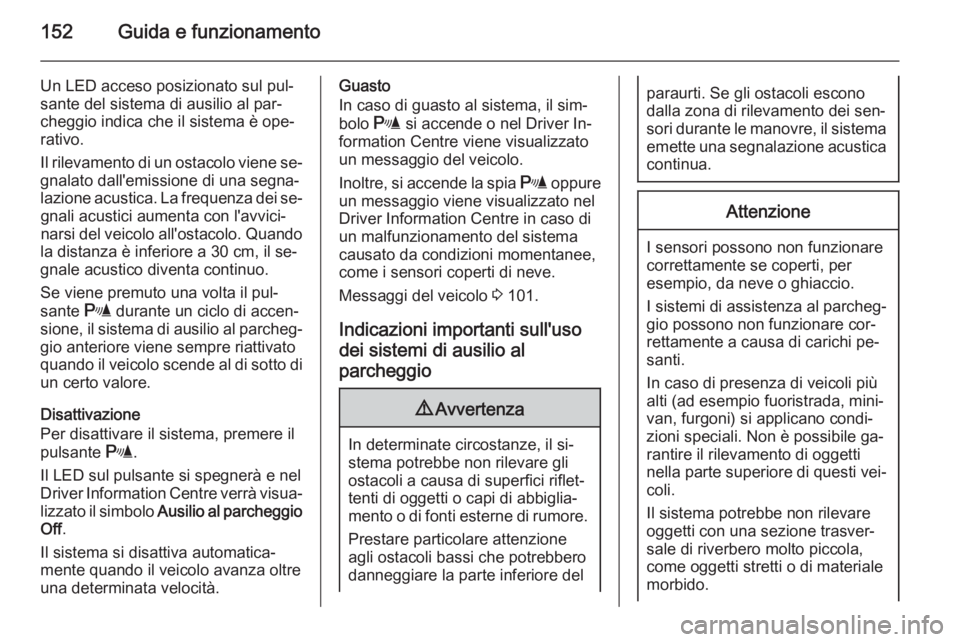

152Guida e funzionamento
Un LED acceso posizionato sul pul‐
sante del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.
Il rilevamento di un ostacolo viene se‐
gnalato dall'emissione di una segna‐
lazione acustica. La frequenza dei se‐ gnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando
la distanza è inferiore a 30 cm, il se‐
gnale acustico diventa continuo.
Se viene premuto una volta il pul‐
sante r durante un ciclo di accen‐
sione, il sistema di ausilio al parcheg‐ gio anteriore viene sempre riattivato
quando il veicolo scende al di sotto di
un certo valore.
Disattivazione
Per disattivare il sistema, premere il
pulsante r.
Il LED sul pulsante si spegnerà e nel Driver Information Centre verrà visua‐ lizzato il simbolo Ausilio al parcheggio
Off .
Il sistema si disattiva automatica‐
mente quando il veicolo avanza oltre
una determinata velocità.Guasto
In caso di guasto al sistema, il sim‐
bolo r si accende o nel Driver In‐
formation Centre viene visualizzato
un messaggio del veicolo.
Inoltre, si accende la spia r oppure
un messaggio viene visualizzato nel
Driver Information Centre in caso di
un malfunzionamento del sistema
causato da condizioni momentanee, come i sensori coperti di neve.
Messaggi del veicolo 3 101.
Indicazioni importanti sull'uso
dei sistemi di ausilio al
parcheggio9 Avvertenza
In determinate circostanze, il si‐
stema potrebbe non rilevare gli
ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti. Se gli ostacoli escono
dalla zona di rilevamento dei sen‐
sori durante le manovre, il sistema emette una segnalazione acustica
continua.Attenzione
I sensori possono non funzionare
correttamente se coperti, per
esempio, da neve o ghiaccio.
I sistemi di assistenza al parcheg‐ gio possono non funzionare cor‐
rettamente a causa di carichi pe‐
santi.
In caso di presenza di veicoli più
alti (ad esempio fuoristrada, mini‐
van, furgoni) si applicano condi‐ zioni speciali. Non è possibile ga‐
rantire il rilevamento di oggetti
nella parte superiore di questi vei‐
coli.
Il sistema potrebbe non rilevare
oggetti con una sezione trasver‐
sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.

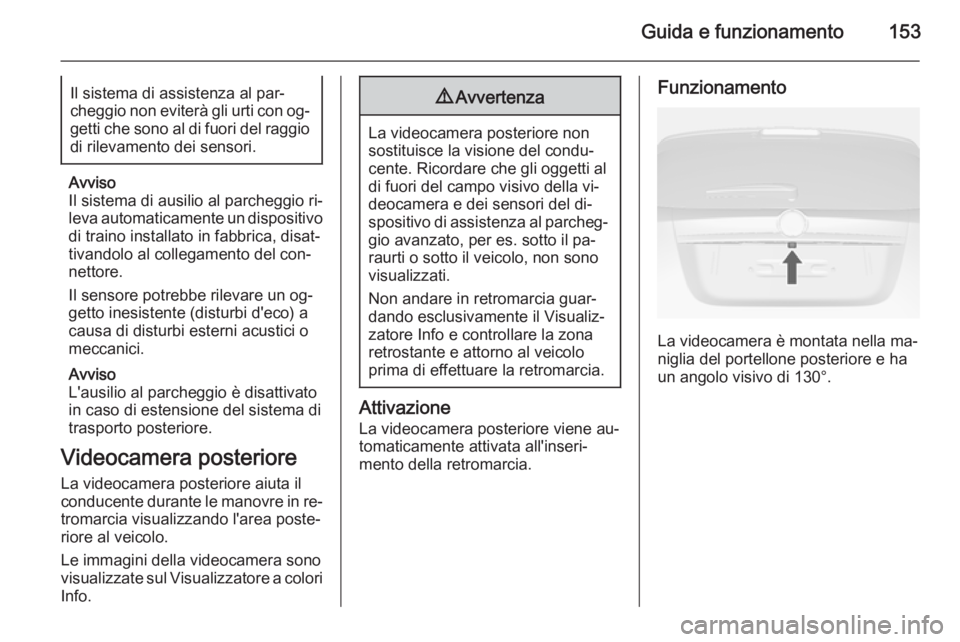

Guida e funzionamento153Il sistema di assistenza al par‐cheggio non eviterà gli urti con og‐
getti che sono al di fuori del raggio di rilevamento dei sensori.
Avviso
Il sistema di ausilio al parcheggio ri‐
leva automaticamente un dispositivo
di traino installato in fabbrica, disat‐ tivandolo al collegamento del con‐
nettore.
Il sensore potrebbe rilevare un og‐ getto inesistente (disturbi d'eco) a
causa di disturbi esterni acustici o
meccanici.
Avviso
L'ausilio al parcheggio è disattivato
in caso di estensione del sistema di
trasporto posteriore.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in re‐ tromarcia visualizzando l'area poste‐riore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori
Info.
9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐ gio avanzato, per es. sotto il pa‐raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐
tomaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La videocamera è montata nella ma‐
niglia del portellone posteriore e ha
un angolo visivo di 130°.

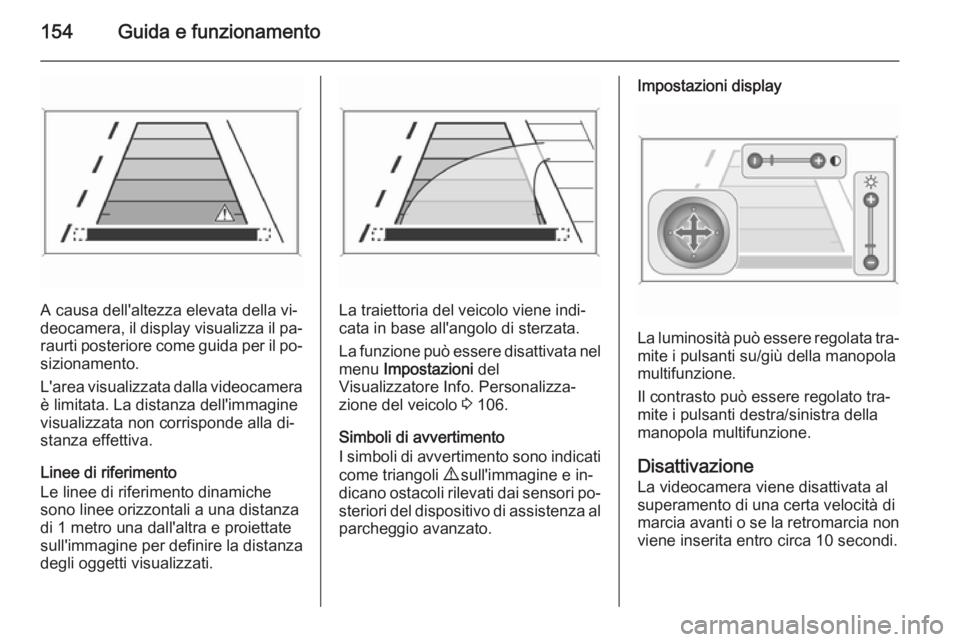

154Guida e funzionamento
A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
La funzione può essere disattivata nel
menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 106.
Simboli di avvertimento
I simboli di avvertimento sono indicati
come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐ steriori del dispositivo di assistenza al
parcheggio avanzato.
Impostazioni display
La luminosità può essere regolata tra‐
mite i pulsanti su/giù della manopola
multifunzione.
Il contrasto può essere regolato tra‐
mite i pulsanti destra/sinistra della
manopola multifunzione.
Disattivazione La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.

Guida e funzionamento155

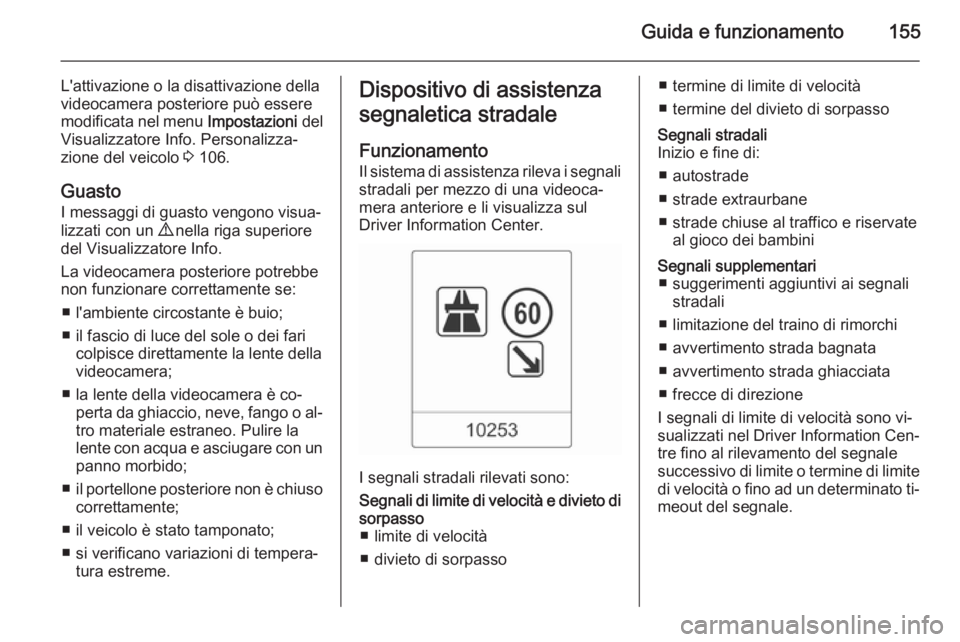

L'attivazione o la disattivazione della
videocamera posteriore può essere modificata nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 106.
Guasto I messaggi di guasto vengono visua‐lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ l'ambiente circostante è buio;
■ il fascio di luce del sole o dei fari colpisce direttamente la lente della
videocamera;
■ la lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire la
lente con acqua e asciugare con un
panno morbido;
■ il portellone posteriore non è chiuso
correttamente;
■ il veicolo è stato tamponato;
■ si verificano variazioni di tempera‐ tura estreme.Dispositivo di assistenza
segnaletica stradale
Funzionamento Il sistema di assistenza rileva i segnali
stradali per mezzo di una videoca‐
mera anteriore e li visualizza sul
Driver Information Center.
I segnali stradali rilevati sono:
Segnali di limite di velocità e divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
■ autostrade
■ strade extraurbane
■ strade chiuse al traffico e riservate al gioco dei bambiniSegnali supplementari■ suggerimenti aggiuntivi ai segnali stradali
■ limitazione del traino di rimorchi ■ avvertimento strada bagnata
■ avvertimento strada ghiacciata ■ frecce di direzione
I segnali di limite di velocità sono vi‐ sualizzati nel Driver Information Cen‐
tre fino al rilevamento del segnale
successivo di limite o termine di limite di velocità o fino ad un determinato ti‐ meout del segnale.

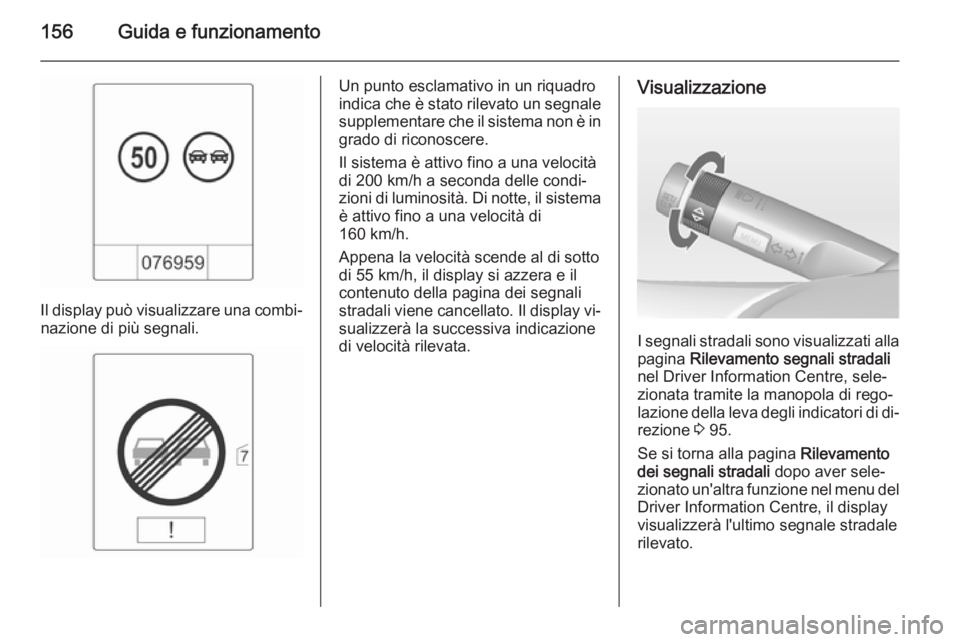

156Guida e funzionamento
Il display può visualizzare una combi‐nazione di più segnali.
Un punto esclamativo in un riquadro
indica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino a una velocità
di 200 km/h a seconda delle condi‐
zioni di luminosità. Di notte, il sistema è attivo fino a una velocità di
160 km/h.
Appena la velocità scende al di sotto
di 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato. Il display vi‐
sualizzerà la successiva indicazione
di velocità rilevata.Visualizzazione
I segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Centre, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 95.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Centre, il displayvisualizzerà l'ultimo segnale stradalerilevato.

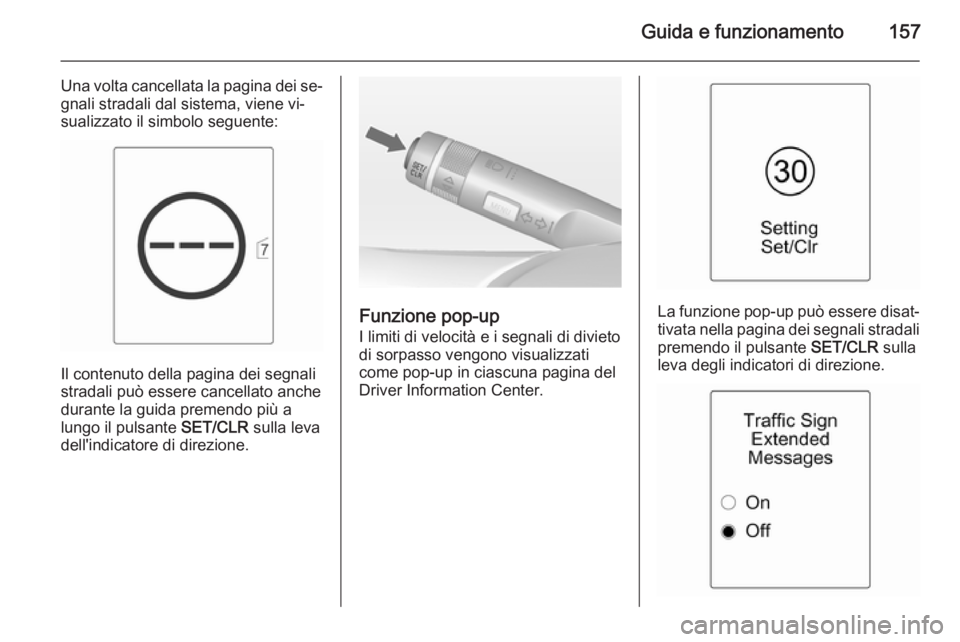

Guida e funzionamento157
Una volta cancellata la pagina dei se‐gnali stradali dal sistema, viene vi‐
sualizzato il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere cancellato anche durante la guida premendo più a
lungo il pulsante SET/CLR sulla leva
dell'indicatore di direzione.
Funzione pop-up
I limiti di velocità e i segnali di divieto
di sorpasso vengono visualizzati
come pop-up in ciascuna pagina del
Driver Information Center.La funzione pop-up può essere disat‐
tivata nella pagina dei segnali stradali
premendo il pulsante SET/CLR sulla
leva degli indicatori di direzione.

158Guida e funzionamento
Una volta visualizzata la pagina delle
impostazioni selezionare Off per di‐
sattivare la funzione pop-up. Riatti‐ vato selezionando On. La funzione
pop-up si disattiva all'inserimento del‐ l'accensione.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display■ i segnali stradali non sono montati correttamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sulla segnaletica stradale (Wiener Übe‐reinkommen über Straßenverkehr‐
szeichen)Attenzione
Il sistema aiuta il conducente, en‐
tro un intervallo di velocità definito,
a riconoscere determinati segnalistradali. Non ignorare i segnali
stradali che non sono visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
