Зберігання59ЗберіганняВідділення для зберігання ......... 59
Багажне відділення ....................73
Система багажника для даху ....77
Інформація про завантаження ..77Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Відділення на панелі
інструментів
Відділення для зберігання
розташовано біля керма.

60Зберігання
Додаткове відділення для
зберігання речей розташоване над
бардачком.
Щоб відкрити його, натисніть
кнопку.
Кришки відділень для зберігання речей мають бути закриті під час
водіння.
Бардачок
Щоб відкрити, потягніть за
рукоятку.
Під час їзди бардачок повинен бути зачиненим.
Підстаканники
Підсклянники знаходяться на
центральній консолі, а також у
задній частині передньої консолі.

Зберігання61
Для користування підсклянниками
заднього сидіння, потягніть за
ремінець у підлокітнику заднього
сидіння.
Відділ для зберігання
сонцезахисних окулярів
Розкладіть, щоб відчинити.
Забороняється використовувати
для зберігання важких предметів.
Відділення для
зберігання під сидіннями
Підніміть шухляду за передню
частину та витягніть її назовні. Щоб закрити відділення, проштовхніть
його всередину та зафіксуйте на
місці.

62ЗберіганняВідділення для
зберігання у центральній
консолі
Натисніть кнопку і посуньте кришку назад.
Задня система кріплення
Задня система кріплення для
трьох велосипедів
Задня система кріплення багажу
(система Flex-Fix) дозволяє
закріплювати один велосипед на
витяжному тримачі, інтегрованому
в полик автомобіля. Можна
закріплювати ще два велосипеди
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 60 кг при встановленому
адаптері та 30 кг без адаптера. Це
дозволяє фіксацію велосипеда з
електроприводом на витяжному
тримачі. Максимальне
навантаження на один велосипед
на адаптері - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м.
Інакше велосипед не можна буде
надійно закріпити.
Якщо система не
використовується, тримач
необхідно знову перемістити
всередину підлоги автомобіля.
Перш ніж перевозити велосипеди,
переконайтеся, що на них немає
деталей, які можуть розхитатися та впасти.

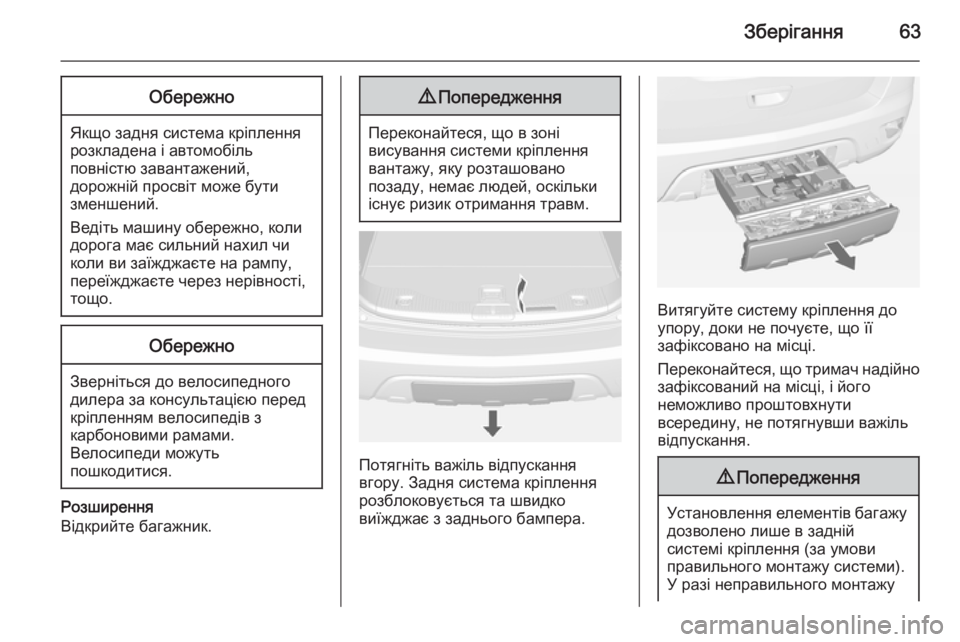

Зберігання63Обережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний нахил чи
коли ви заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.
Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Задня система кріплення
розблоковується та швидко
виїжджає з заднього бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно
зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.
9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу

64Зберіганнязадньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Розкрийте тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його назад.
Закріпіть номер після першого
використання задньої системи
кріплення.
Розкладіть задні габаритні ліхтарі
Щоб встановити задні лампи,
викрутіть обидва гвинти ( 1).
Витягніть задні лампи з фіксатора
вперед ( 2) і вниз і поверніть їх убік.
Натисніть задні лампи у фіксатор
( 1 ) і закрутіть на місце гвинти ( 2),
щоб зафіксувати лампи.

Зберігання65
Розкрийте заглиблення для коліс
Зніміть ремінець і розкрийте
заглиблення для коліс.
Блокування задньої системи
кріплення
Змініть ремінець і поверніть обидва
хомути фіксаторів убік до упору.
В іншому випадку безпечне
функціонування не гарантується.
Збирання багажника для
велосипедів
Підніміть велобагажник за задню
частину ( 1) та потягніть її назад.
Складіть велобагажник вгору ( 2).

66Зберігання
Натисніть на велобагажник (1) та
поверніть рукоятку ( 2) назад, щоб
зафіксувати її.
Поверніть фіксатор убік ( 1) і
витягніть загвіздок.
Зніміть ліву частину багажника ( 2).
Вставте ліву частину багажника в
праву частину ( 1).
Вставте загвіздок і поверніть
фіксатор убік ( 2).
Кріплення велосипеда
1. Проверніть педалі в положення,
зображене на ілюстрації та
поставте велосипед на
заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.

Зберігання67
2. Закріпіть короткий кріпильнийхомут на рамі велосипеда.Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Кріплення адаптера
При перевезенні більше одного
велосипеда необхідно зафіксувати
адаптер.
1. Установіть адаптер на задній
системі кріплення, як показано
на малюнку.

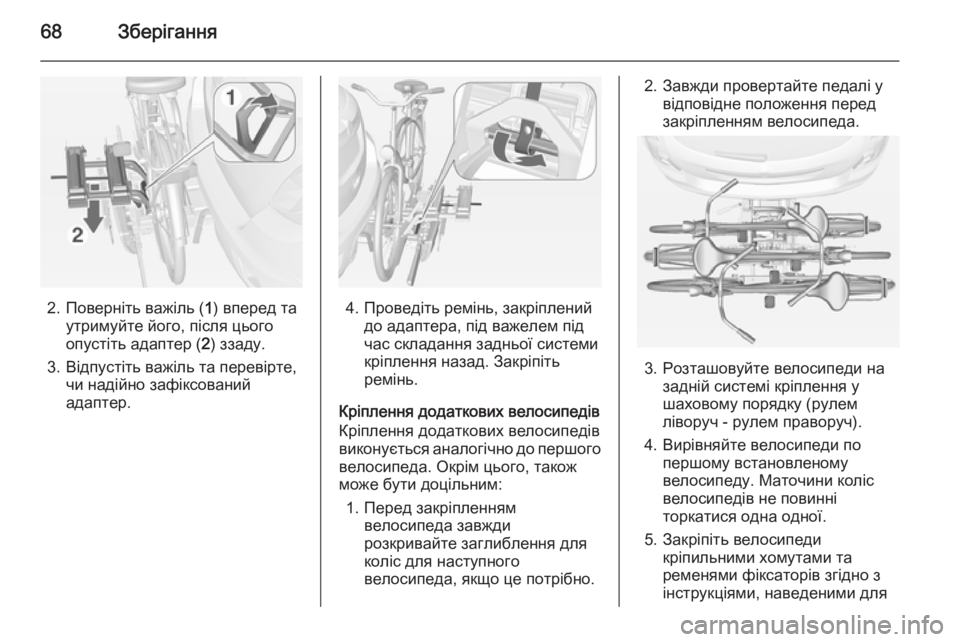

68Зберігання
2. Поверніть важіль (1) вперед та
утримуйте його, після цього
опустіть адаптер ( 2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.4. Проведіть ремінь, закріплений до адаптера, під важелем під
час складання задньої системи
кріплення назад. Закріпіть
ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого велосипеда. Окрім цього, також
може бути доцільним:
1. Перед закріпленням велосипеда завжди
розкривайте заглиблення для
коліс для наступного
велосипеда, якщо це потрібно.
2. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для
