OPEL MOKKA 2014 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління89Контрольні індикаториОписані контрольні індикаторидоситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

90Прилади та органи управління

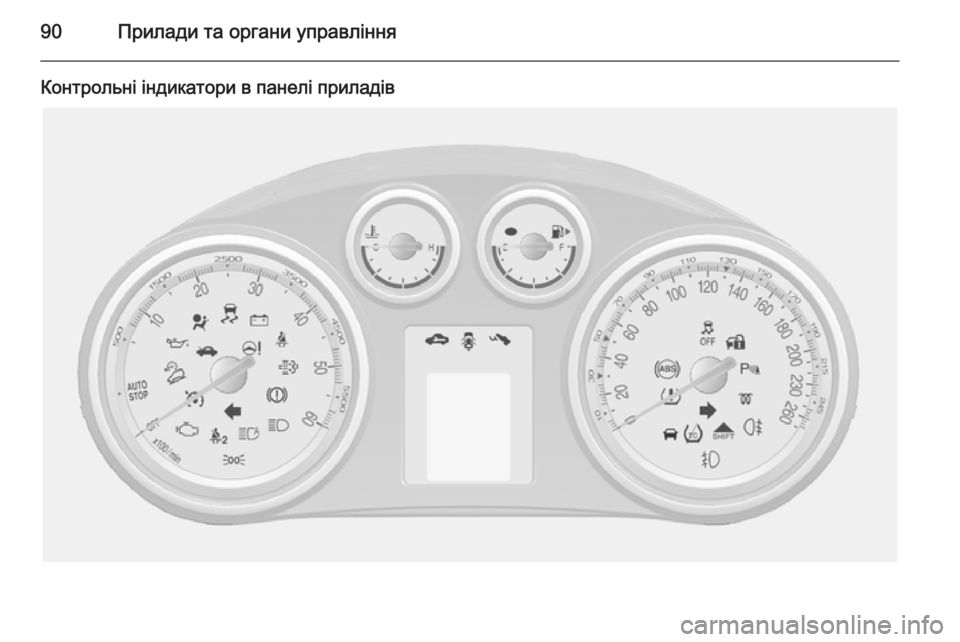

Контрольні індикатори в панелі приладів

Прилади та органи управління91
Контрольні індикатори в
центральній панелі
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 183, запобіжники
3 189.
Вказівники повороту 3 123.
Система нагадування
про непристебнутий
пасок безпеки
X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться чи мигає
червоним, коли сидіння зайняте.
Y для задніх сидінь світиться в
центрі інформації водія (DIC).
Коли вмикається система
запалення, індикатор світиться
протягом декількох секунд.
Якщо пасок безпеки розстібається
під час руху автомобіля,
засвічується індикатор.Якщо пасок безпеки пристібнути,
індикатор гасне.
Паски безпеки з кріпленням в трьох
точках 3 43.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться кілька секунд. Якщо він не
світиться, не гасне через декілька
секунд чи світиться під час руху
автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу до майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

92Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 42,
3 45.
Дезактивація подушок
безпеки V світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 51.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться або блимає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.

Прилади та органи управління93Проведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 103.
Система гальм і
зчеплення
Рівень рідини для системигальм і зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 179.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалення із натиснутим
стоянковим гальмом 3 149.
Натисніть на педаль - світиться жовтим.
Для запуску двигуна необхідно
натиснути педаль зчеплення.
Система стоп-старт 3 139.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 149.
Підвищення передачі
[ засвічується зеленим світлом
або ж відтворюється у вигляді
символу у центрі інформації водія з
комбінованим дисплеєм верхнього
рівня, коли рекомендовано
переключатися на вищу передачу з
міркувань економії пального.
Консультант з ЕСО-водіння 3 106.
Система контролю за
спуском u світиться чи миготить зеленим.
Система контролю спуску на
схилах 3 152

94Прилади та органи управління
Світиться
Система готова до роботи.
Блимає
Систему ввімкнено.
Гідропідсилювач c світиться жовтим.
Засвічується, коли система
запалення ввімкнена, і гасне
незабаром після запуску двигуна.
Якщо через декілька секунд
індикатор не вимикається, або
світиться під час руху автомобіля, це свідчить про збій в системі
гідропідсилювача.
Зверніться по допомогу до
майстерні.
Система попередженняпро виїзд за межі смуги
руху
) світиться зеленим/жовтим або
миготить жовтим.Світиться зеленим
Система ввімкнена та готова до
роботи.
Світиться жовтим Збій в системі. Зверніться по
допомогу до майстерні.
Миготить жовтим Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система
допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
абоІнтерференція через зовнішні
джерела ультразвуку. Відразу
після усунення джерела
інтерференції система
працюватиме у звичному режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 159.
Електронна система
курсової стійкості
вимкнена n світиться жовтим.
Система вимкнена.
Електронна система
курсової стійкості та
протибуксовочна
гальмівна система
b світиться або блимає жовтим.

Прилади та органи управління95
СвітитьсяУ системі виявлено несправність.Можлива безперервна їзда. Проте
стійкість їзди може погіршитися, що
залежить від стану дорожнього покриття.
Для усунення несправності
зверніться до майстерні.
Блимає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 151,
Система контролю тяги 3 150.
Протибуксовочна
гальмівна система
вимкнена k світиться жовтим.
Система вимкнена.Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться або блимає жовтим.
Сажовий фільтр потребує
чищення.
Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться
Сажовий фільтр заповнено.
Якомога швидше розпочніть
процес чищення.
Блимає
Досягнуто максимального рівня заповнення фільтра. Щоб уникнути пошкодження двигуна, негайно
розпочніть чищення.Сажовий фільтр дизельного
двигуна 3 142, Система старт-стоп
3 139.
Система контролю тиску в шинах
w світиться або блимає жовтим.
Світиться Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
Блимає Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться до майстерні.
Система контролю тиску повітря в
шинах 3 197.
Тиск мастила в двигуні
I світиться червоним.

96Прилади та органи управління
Світиться, коли система запаленняввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, установіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перш ніж звертатися до майстерні,
самостійно перевірте рівень масла
3 176.
Низький рівень пального
i світиться або блимає жовтим.
Світиться Занадто низький рівень пального в
баку.
Блимає
Пальне майже закінчилося.
Поповніть рівень пального
негайно. Забороняється їздити з
порожнім баком.
Каталітичний нейтралізатор 3 143.
Прокачування системи дизельного пального 3 181.
Імобілайзер
d миготить жовтим.
Несправність у системі
імобілайзера Двигун неможливо
запустити.
Для усунення несправності
зверніться до сервісного центру.
Зовнішнє світло
8 світиться зеленим.
Зовнішнє освітлення ввімкнено
3 117.
Дальнє світло C світиться синім.

Прилади та органи управління97
Засвічується при ввімкненомудальньому світлі, під час миготіння
дальнім світлом 3 118, або ж коли
дальнє світло увімкнено при
активній функції помічника
використання дальнього світла чи
адаптивній системі головного
освітлення 3 120.
Адаптивне переднє
освітлення
f світиться або блимає жовтим.
Світиться
Адаптивна система головного
освітлення потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Адаптивне переднє освітлення
3 120.
Блимає
Система перемикається на
симетричне ближнє світло.Контрольний індикатор f миготить
протягом приблизно 4 секунди
після ввімкнення системи
запалення як нагадування про те,
що система була активована
3 119.
Автоматичне регулювання
освітлення 3 118.
Протитуманна фара
> світиться зеленим.
Передні протитуманні фари
ввімкнено 3 123.
Задні протитуманні фари
r світиться жовтим.
Задні протитуманні фари
ввімкнено 3 124.
Круїз-контроль
m світиться білим або зеленим.
Світиться білим
Система увімкнена.Світиться зеленим
Круїз-контроль увімкнений.
Круїз-контроль 3 153.
Автомобіль попереду
A світиться зеленим.
У даній смузі попереду система
розпізнала автомобіль.
Повідомлення про небезпеку
зіткнення спереду 3 156.
Відкритий капот
/ засвічується при відкритому
капоті на автомобілях з системою
стоп-старт.
Система стоп-старт 3 139.
Дверцята відчинені h світиться червоним.
Дверцята чи багажник відчинено.

98Прилади та органи управлінняІнформаційні дисплеї
Центр інформації для
водіїв Центр інформації водія (DIC)розташований на панелі приладів
між спідометром і тахометром. Він
доступний як дисплей середнього
чи комбінований верхнього рівня.
На дисплеї середнього рівня
позначається:
■ загальний одометр
■ лічильник щоденного пробігу
■ деякі контрольні індикатори
■ інформація про автомобіль
■ інформація про подорож/пальне
■ повідомлення автомобіля відображаються у вигляді
кодових цифр 3 103.
На комбінованому дисплеї
верхнього рівня сторінки меню
можна обирати кнопкою MENU,
символи меню позначаються у верхньому рядку дисплея:
■ X Vehicle Information Menu
(Меню інформації про
автомобіль)
■ W Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне)
■ s ECO Information Menu
(Інформаційне ЕКО-меню)
Деякі з відображених функцій
відрізняються, залежно від того, чи
стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.
Персоналізація автомобіля 3 109.
Внесені в пам’ять налаштування 3 23.
Вибір меню та функцій Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
