OPEL MOKKA 2015 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2015, Model line: MOKKA, Model: OPEL MOKKA 2015Pages: 239, PDF Dimensioni: 6.24 MB
Page 11 of 239

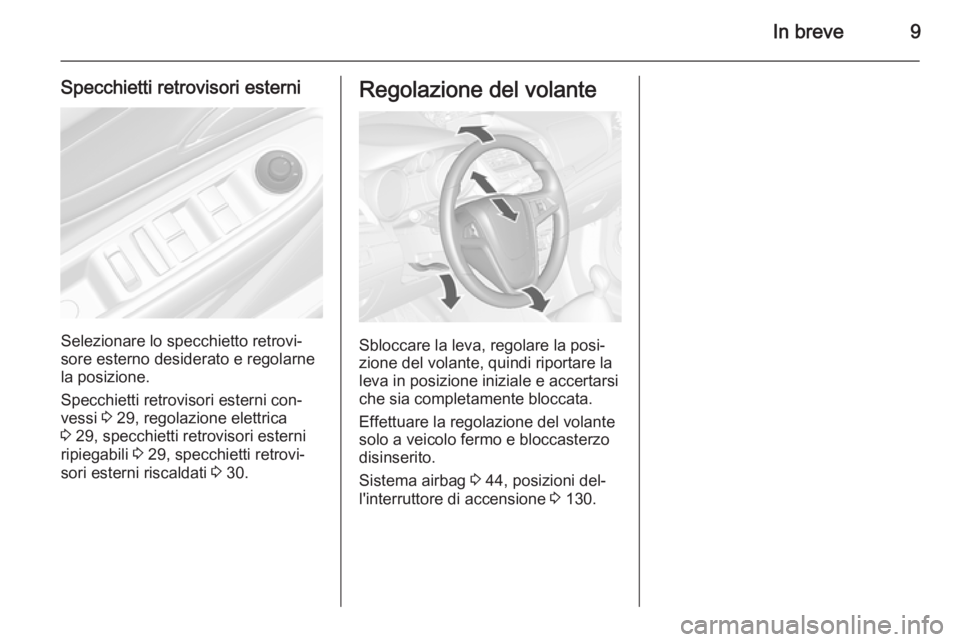

In breve9
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 29, regolazione elettrica
3 29, specchietti retrovisori esterni
ripiegabili 3 29, specchietti retrovi‐
sori esterni riscaldati 3 30.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 44, posizioni del‐
l'interruttore di accensione 3 130.
Page 12 of 239

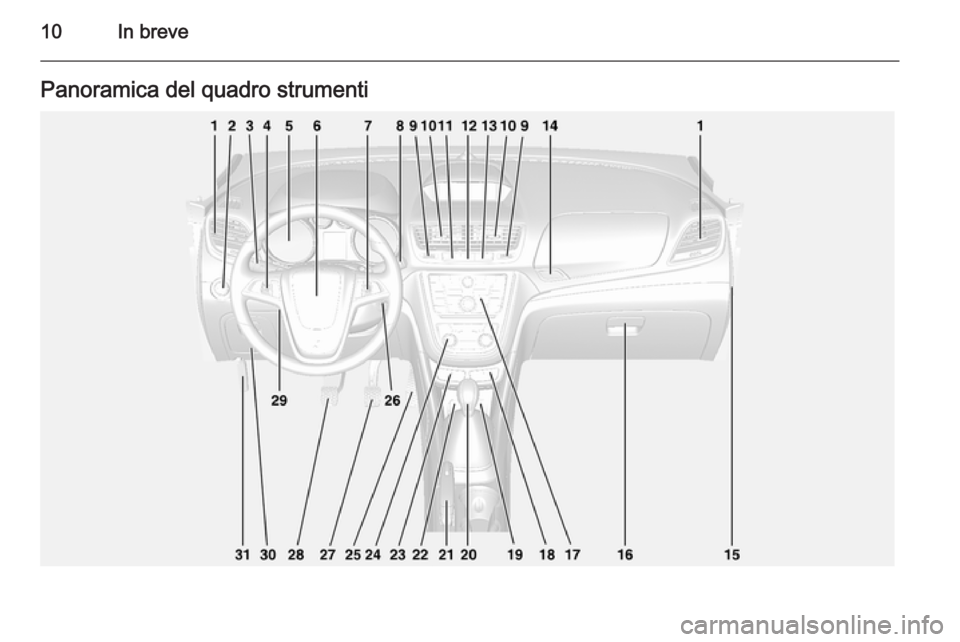

10In brevePanoramica del quadro strumenti
Page 13 of 239

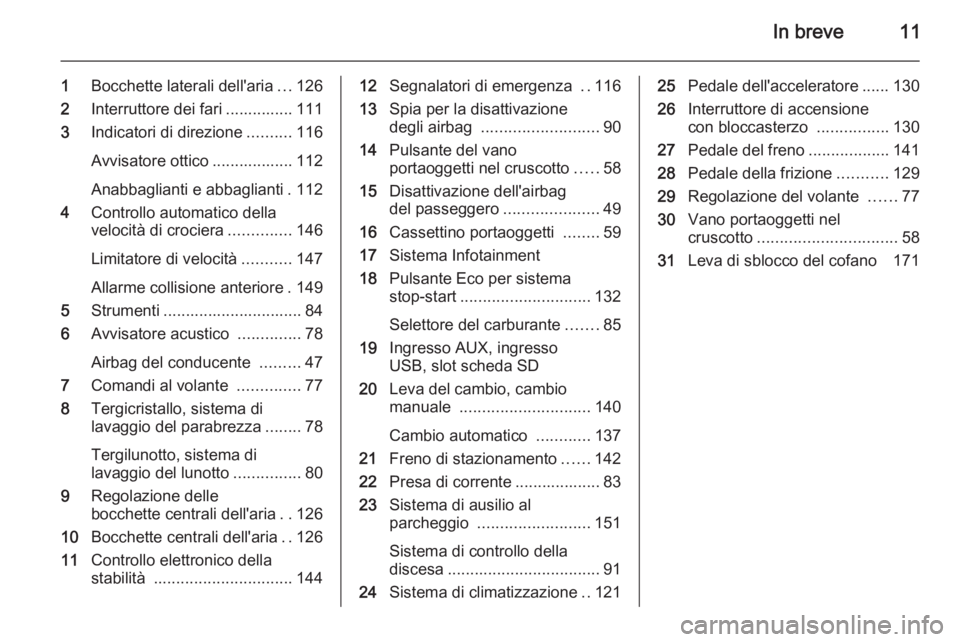

In breve11
1Bocchette laterali dell'aria ...126
2 Interruttore dei fari ............... 111
3 Indicatori di direzione ..........116
Avvisatore ottico .................. 112
Anabbaglianti e abbaglianti . 112
4 Controllo automatico della
velocità di crociera ..............146
Limitatore di velocità ...........147
Allarme collisione anteriore . 149
5 Strumenti ............................... 84
6 Avvisatore acustico ..............78
Airbag del conducente .........47
7 Comandi al volante ..............77
8 Tergicristallo, sistema di
lavaggio del parabrezza ........78
Tergilunotto, sistema di
lavaggio del lunotto ...............80
9 Regolazione delle
bocchette centrali dell'aria ..126
10 Bocchette centrali dell'aria ..126
11 Controllo elettronico della
stabilità ............................... 14412Segnalatori di emergenza ..116
13 Spia per la disattivazione
degli airbag .......................... 90
14 Pulsante del vano
portaoggetti nel cruscotto .....58
15 Disattivazione dell'airbag
del passeggero .....................49
16 Cassettino portaoggetti ........59
17 Sistema Infotainment
18 Pulsante Eco per sistema
stop-start ............................. 132
Selettore del carburante .......85
19 Ingresso AUX, ingresso
USB, slot scheda SD
20 Leva del cambio, cambio
manuale ............................. 140
Cambio automatico ............137
21 Freno di stazionamento ......142
22 Presa di corrente ................... 83
23 Sistema di ausilio al
parcheggio ......................... 151
Sistema di controllo della
discesa .................................. 91
24 Sistema di climatizzazione ..12125 Pedale dell'acceleratore ...... 130
26 Interruttore di accensione
con bloccasterzo ................130
27 Pedale del freno ..................141
28 Pedale della frizione ...........129
29 Regolazione del volante ......77
30 Vano portaoggetti nel
cruscotto ............................... 58
31 Leva di sblocco del cofano 171
Page 14 of 239

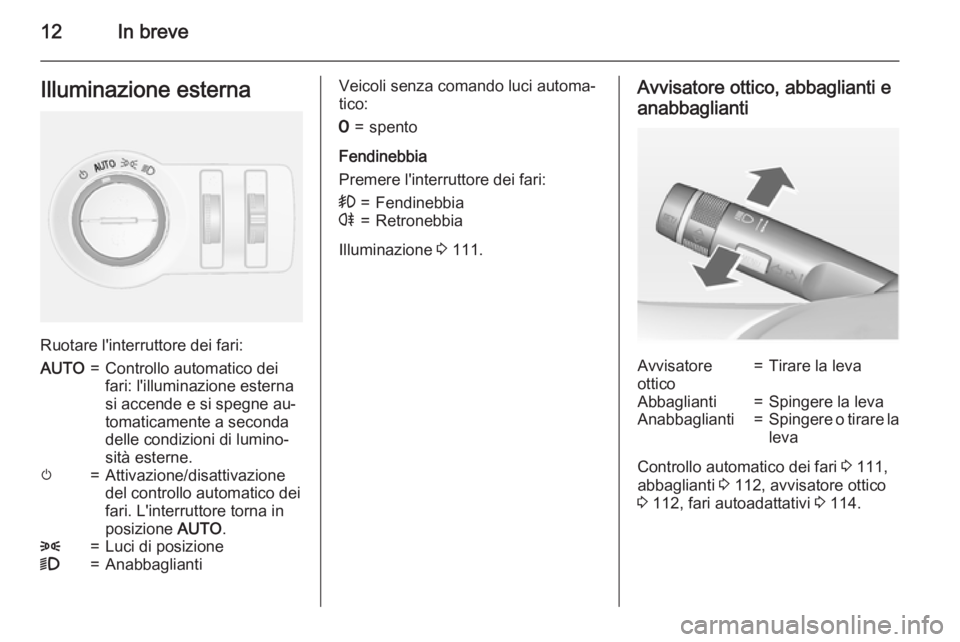

12In breveIlluminazione esterna
Ruotare l'interruttore dei fari:
AUTO=Controllo automatico dei
fari: l'illuminazione esterna
si accende e si spegne au‐
tomaticamente a seconda
delle condizioni di lumino‐
sità esterne.m=Attivazione/disattivazione
del controllo automatico dei
fari. L'interruttore torna in
posizione AUTO.8=Luci di posizione9=AnabbagliantiVeicoli senza comando luci automa‐
tico:7=spento
Fendinebbia
Premere l'interruttore dei fari:
>=Fendinebbiar=Retronebbia
Illuminazione 3 111.
Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Controllo automatico dei fari 3 111,
abbaglianti 3 112, avvisatore ottico
3 112, fari autoadattativi 3 114.
Page 15 of 239

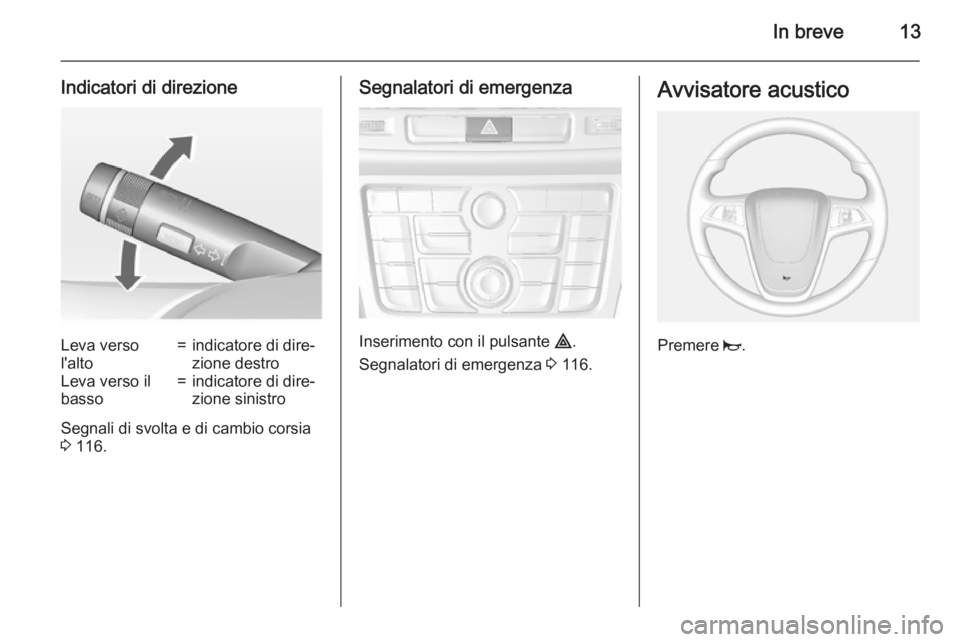

In breve13
Indicatori di direzioneLeva verso
l'alto=indicatore di dire‐
zione destroLeva verso il
basso=indicatore di dire‐
zione sinistro
Segnali di svolta e di cambio corsia
3 116.
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 116.
Avvisatore acustico
Premere j.
Page 16 of 239

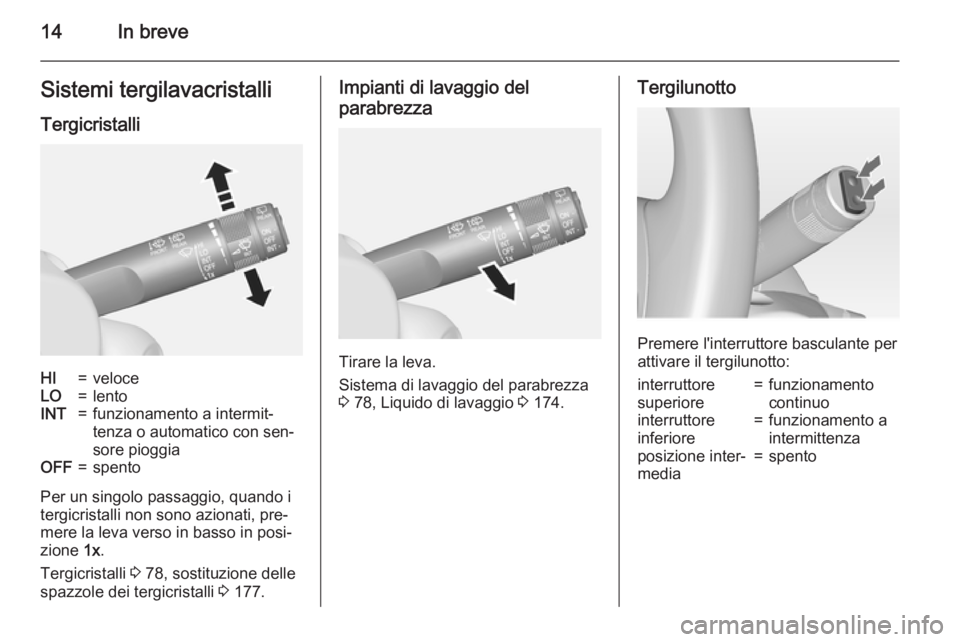

14In breveSistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 78, sostituzione delle
spazzole dei tergicristalli 3 177.
Impianti di lavaggio del
parabrezza
Tirare la leva.
Sistema di lavaggio del parabrezza
3 78, Liquido di lavaggio 3 174.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore=funzionamento
continuointerruttore
inferiore=funzionamento a
intermittenzaposizione inter‐
media=spento
Page 17 of 239

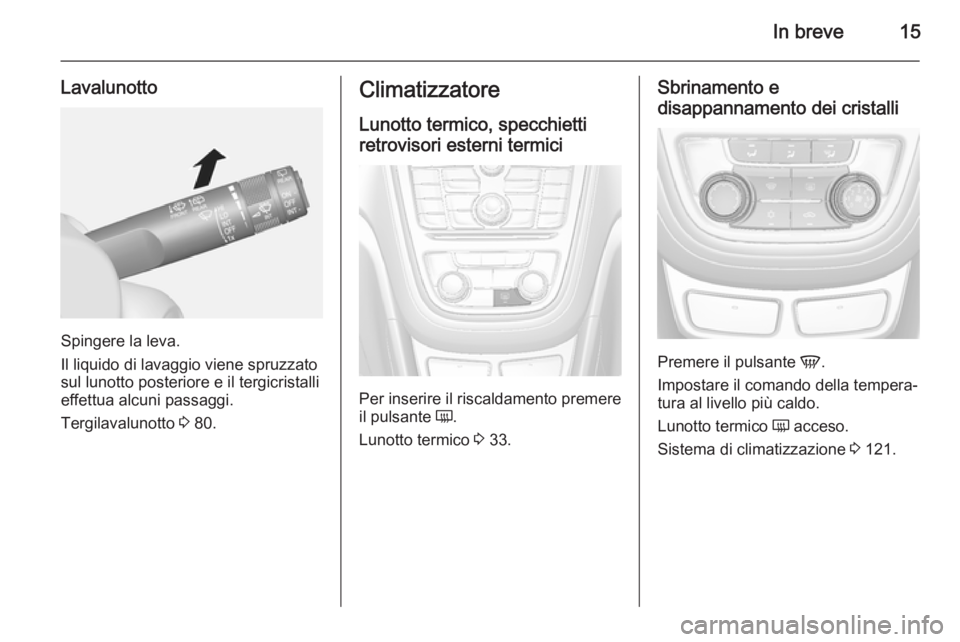

In breve15
Lavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 80.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per inserire il riscaldamento premere
il pulsante Ü.
Lunotto termico 3 33.
Sbrinamento e
disappannamento dei cristalli
Premere il pulsante V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 121.
Page 18 of 239

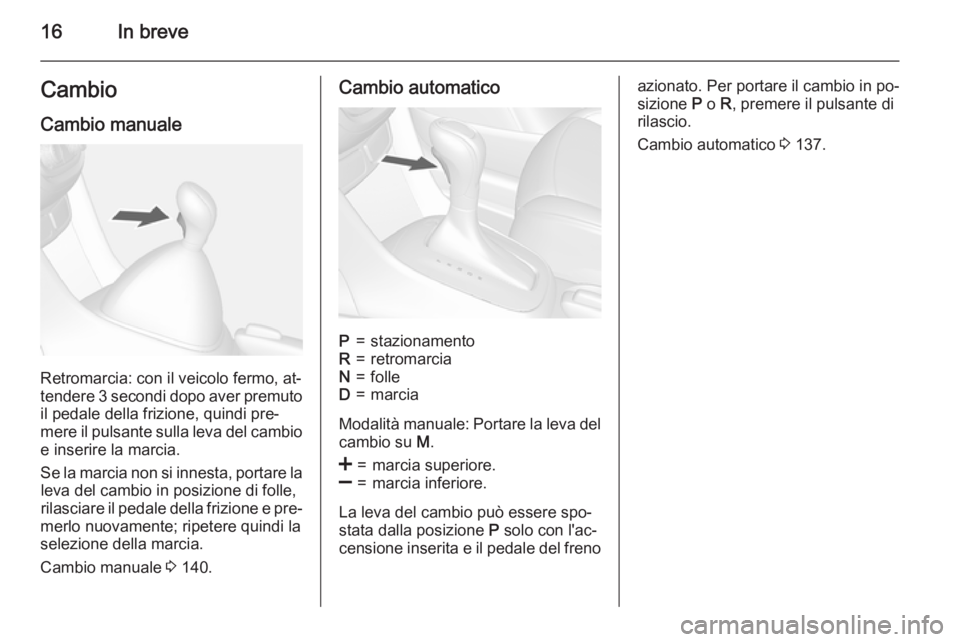

16In breveCambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi dopo aver premuto
il pedale della frizione, quindi pre‐
mere il pulsante sulla leva del cambio e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 140.
Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: Portare la leva del
cambio su M.
<=marcia superiore.]=marcia inferiore.
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno
azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 137.
Page 19 of 239

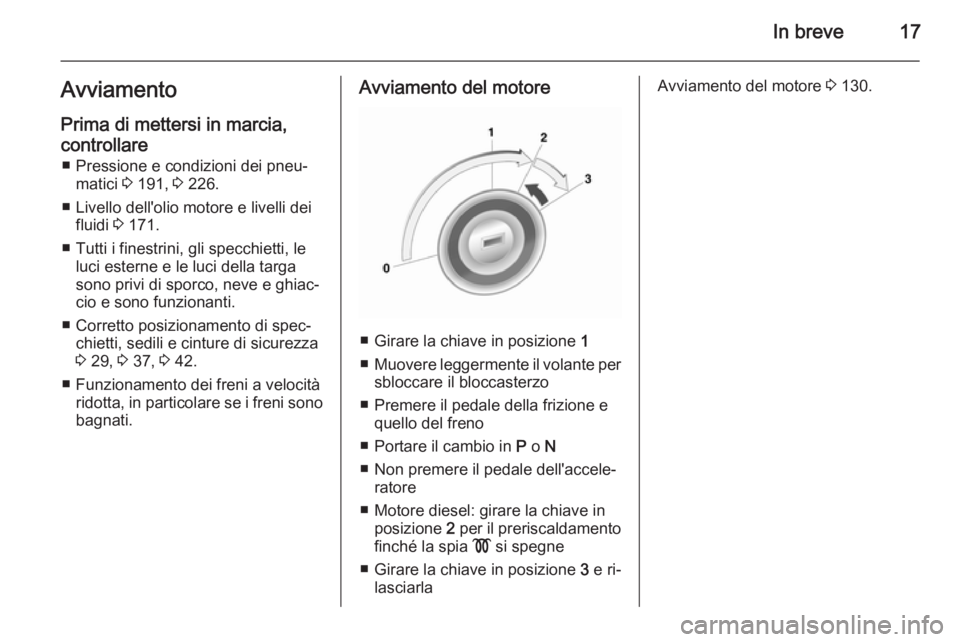

In breve17AvviamentoPrima di mettersi in marcia,
controllare ■ Pressione e condizioni dei pneu‐ matici 3 191, 3 226.
■ Livello dell'olio motore e livelli dei fluidi 3 171.
■ Tutti i finestrini, gli specchietti, le luci esterne e le luci della targa
sono privi di sporco, neve e ghiac‐ cio e sono funzionanti.
■ Corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza
3 29, 3 37, 3 42.
■ Funzionamento dei freni a velocità ridotta, in particolare se i freni sono
bagnati.Avviamento del motore
■ Girare la chiave in posizione 1
■ Muovere leggermente il volante per
sbloccare il bloccasterzo
■ Premere il pedale della frizione e quello del freno
■ Portare il cambio in P o N
■ Non premere il pedale dell'accele‐ ratore
■ Motore diesel: girare la chiave in posizione 2 per il preriscaldamento
finché la spia ! si spegne
■ Girare la chiave in posizione 3 e ri‐
lasciarla
Avviamento del motore 3 130.
Page 20 of 239

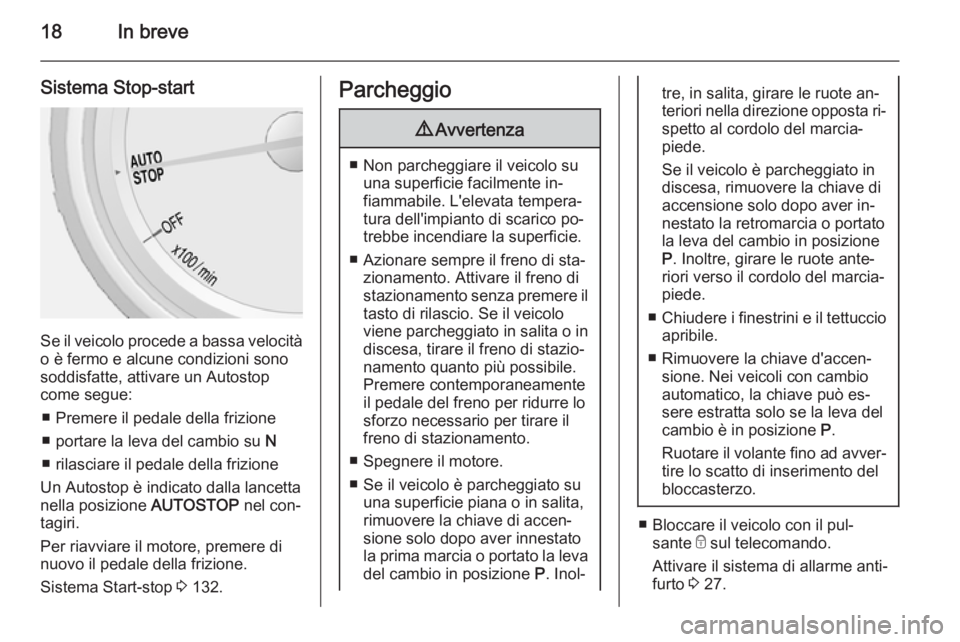

18In breve
Sistema Stop-start
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
■ Premere il pedale della frizione
■ portare la leva del cambio su N
■ rilasciare il pedale della frizione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Start-stop 3 132.
Parcheggio9 Avvertenza
■ Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐ tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
■ Azionare sempre il freno di sta‐ zionamento. Attivare il freno di
stazionamento senza premere il
tasto di rilascio. Se il veicolo
viene parcheggiato in salita o in
discesa, tirare il freno di stazio‐
namento quanto più possibile.
Premere contemporaneamente
il pedale del freno per ridurre lo
sforzo necessario per tirare il
freno di stazionamento.
■ Spegnere il motore.
■ Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐ sione solo dopo aver innestato
la prima marcia o portato la leva
del cambio in posizione P. Inol‐
tre, in salita, girare le ruote an‐
teriori nella direzione opposta ri‐ spetto al cordolo del marcia‐
piede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver in‐
nestato la retromarcia o portato
la leva del cambio in posizione P . Inoltre, girare le ruote ante‐
riori verso il cordolo del marcia‐
piede.
■ Chiudere i finestrini e il tettuccio
apribile.
■ Rimuovere la chiave d'accen‐ sione. Nei veicoli con cambio
automatico, la chiave può es‐
sere estratta solo se la leva del
cambio è in posizione P.
Ruotare il volante fino ad avver‐ tire lo scatto di inserimento del
bloccasterzo.
■ Bloccare il veicolo con il pul‐
sante e sul telecomando.
Attivare il sistema di allarme anti‐
furto 3 27.
