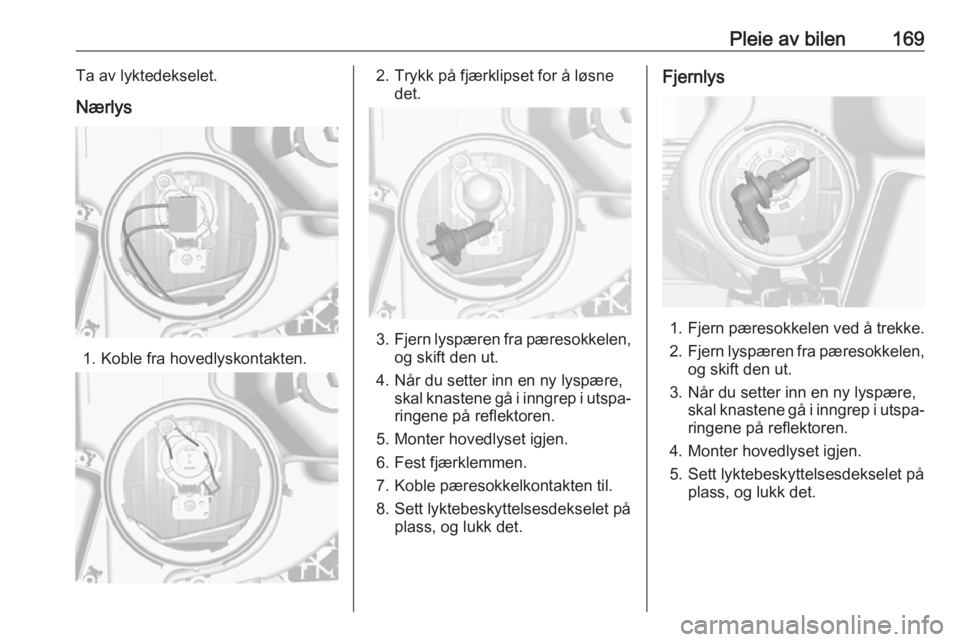

Pleie av bilen169Ta av lyktedekselet.
Nærlys
1. Koble fra hovedlyskontakten.
2. Trykk på fjærklipset for å løsne det.
3.Fjern lyspæren fra pæresokkelen,
og skift den ut.
4. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐ringene på reflektoren.
5. Monter hovedlyset igjen.
6. Fest fjærklemmen.
7. Koble pæresokkelkontakten til.
8. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Fjernlys
1.Fjern pæresokkelen ved å trekke.
2. Fjern lyspæren fra pæresokkelen,
og skift den ut.
3. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐
ringene på reflektoren.
4. Monter hovedlyset igjen.
5. Sett lyktebeskyttelsesdekselet på plass, og lukk det.

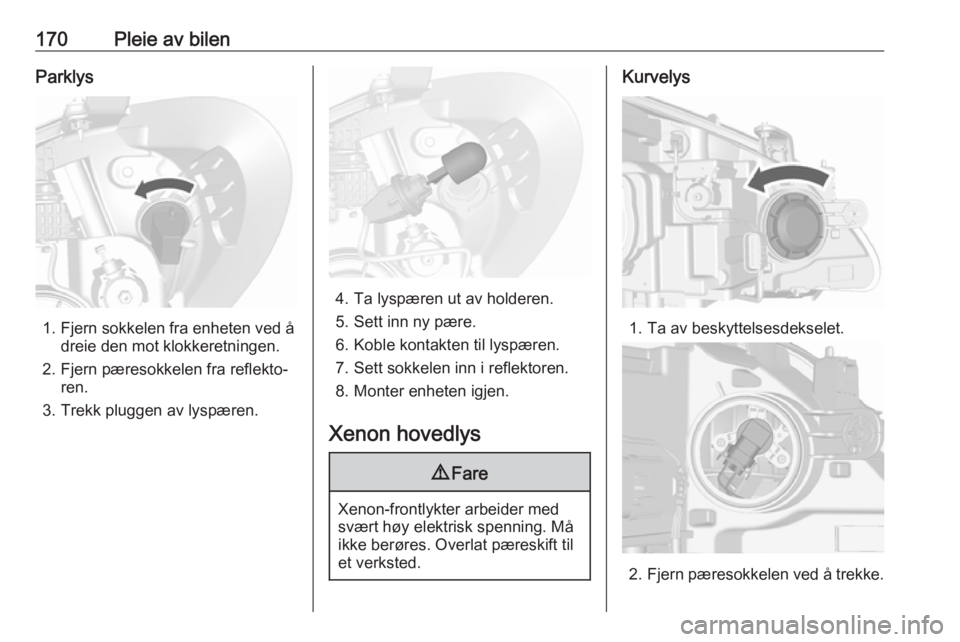

170Pleie av bilenParklys
1. Fjern sokkelen fra enheten ved ådreie den mot klokkeretningen.
2. Fjern pæresokkelen fra reflekto‐ ren.
3. Trekk pluggen av lyspæren.
4. Ta lyspæren ut av holderen.
5. Sett inn ny pære. 6. Koble kontakten til lyspæren.
7. Sett sokkelen inn i reflektoren.
8. Monter enheten igjen.
Xenon hovedlys
9 Fare
Xenon-frontlykter arbeider med
svært høy elektrisk spenning. Må
ikke berøres. Overlat pæreskift til
et verksted.
Kurvelys
1. Ta av beskyttelsesdekselet.
2. Fjern pæresokkelen ved å trekke.

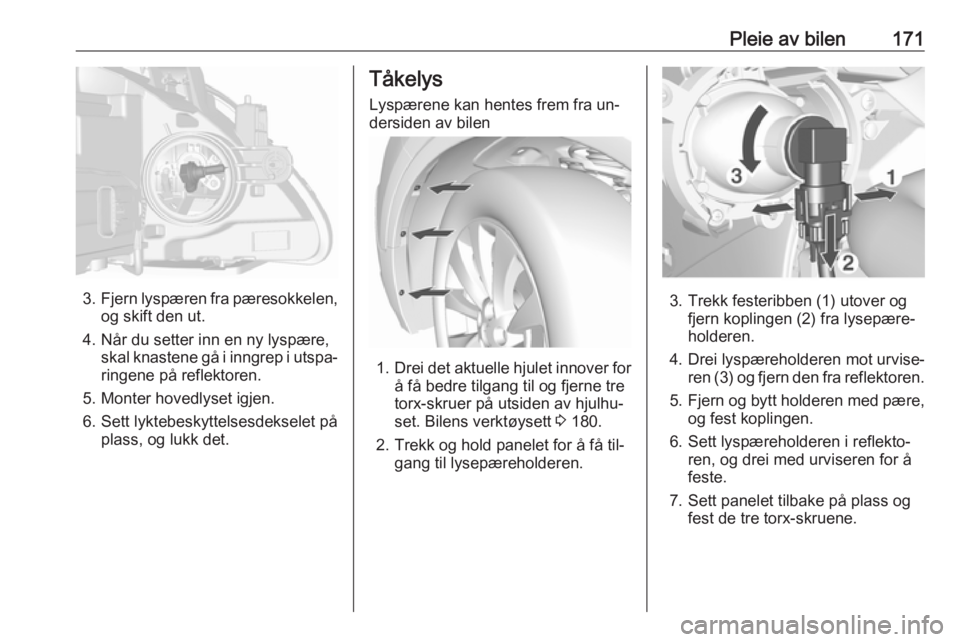

Pleie av bilen171
3.Fjern lyspæren fra pæresokkelen,
og skift den ut.
4. Når du setter inn en ny lyspære, skal knastene gå i inngrep i utspa‐ringene på reflektoren.
5. Monter hovedlyset igjen.
6. Sett lyktebeskyttelsesdekselet på plass, og lukk det.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen
1. Drei det aktuelle hjulet innover for
å få bedre tilgang til og fjerne tre
torx-skruer på utsiden av hjulhu‐
set. Bilens verktøysett 3 180.
2. Trekk og hold panelet for å få til‐ gang til lysepæreholderen.
3. Trekk festeribben (1) utover ogfjern koplingen (2) fra lysepære‐
holderen.
4. Drei lyspæreholderen mot urvise‐ ren (3) og fjern den fra reflektoren.
5. Fjern og bytt holderen med pære,
og fest koplingen.
6. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
7. Sett panelet tilbake på plass og fest de tre torx-skruene.

172Pleie av bilenBlinklys foran
1.Drei pæreholderen mot klokkeret‐
ningen og ta den ut.
2. Skyv lyspæren litt inn i sokkelen, drei mot klokken, ta ut lyspæren
og sett inn en ny.
3. Før pæreholderen inn i reflekto‐ ren og drei mot høyre for å låse
den på plass.
Baklys
Venstre side
1. Fjern begge dekslene og skru ut skruene. Fjern panelet.
2. Ta av dekselet.
Høyre side

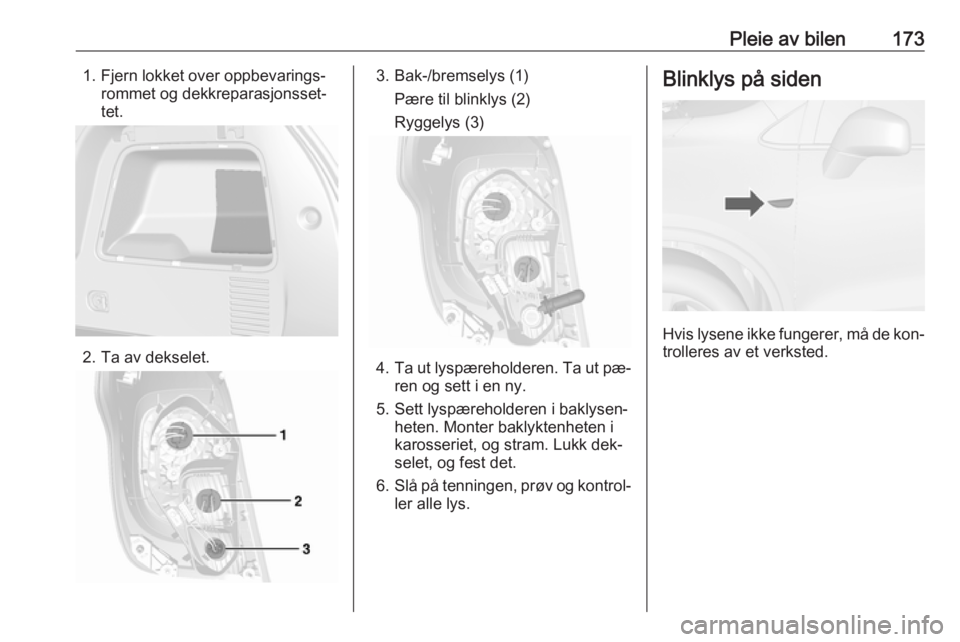

Pleie av bilen1731. Fjern lokket over oppbevarings‐rommet og dekkreparasjonsset‐
tet.
2. Ta av dekselet.
3. Bak-/bremselys (1)
Pære til blinklys (2)
Ryggelys (3)
4. Ta ut lyspæreholderen. Ta ut pæ‐
ren og sett i en ny.
5. Sett lyspæreholderen i baklysen‐ heten. Monter baklyktenheten i
karosseriet, og stram. Lukk dek‐
selet, og fest det.
6. Slå på tenningen, prøv og kontrol‐
ler alle lys.
Blinklys på siden
Hvis lysene ikke fungerer, må de kon‐ trolleres av et verksted.

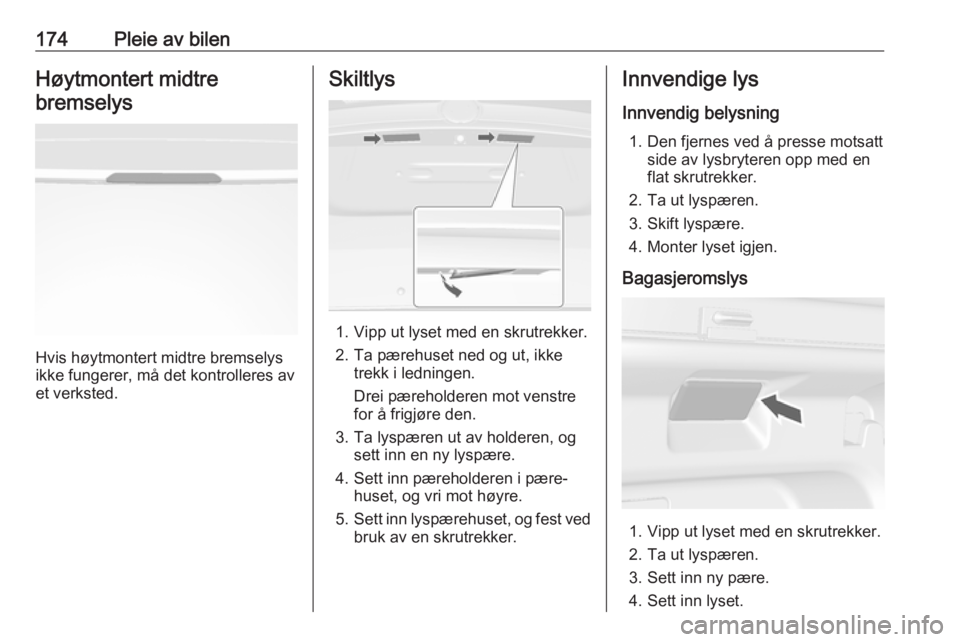

174Pleie av bilenHøytmontert midtrebremselys
Hvis høytmontert midtre bremselys
ikke fungerer, må det kontrolleres av
et verksted.
Skiltlys
1. Vipp ut lyset med en skrutrekker.
2. Ta pærehuset ned og ut, ikke trekk i ledningen.
Drei pæreholderen mot venstre
for å frigjøre den.
3. Ta lyspæren ut av holderen, og sett inn en ny lyspære.
4. Sett inn pæreholderen i pære‐ huset, og vri mot høyre.
5. Sett inn lyspærehuset, og fest ved
bruk av en skrutrekker.
Innvendige lys
Innvendig belysning 1. Den fjernes ved å presse motsatt side av lysbryteren opp med en
flat skrutrekker.
2. Ta ut lyspæren.
3. Skift lyspære.
4. Monter lyset igjen.
Bagasjeromslys
1. Vipp ut lyset med en skrutrekker.
2. Ta ut lyspæren.
3. Sett inn ny pære.
4. Sett inn lyset.

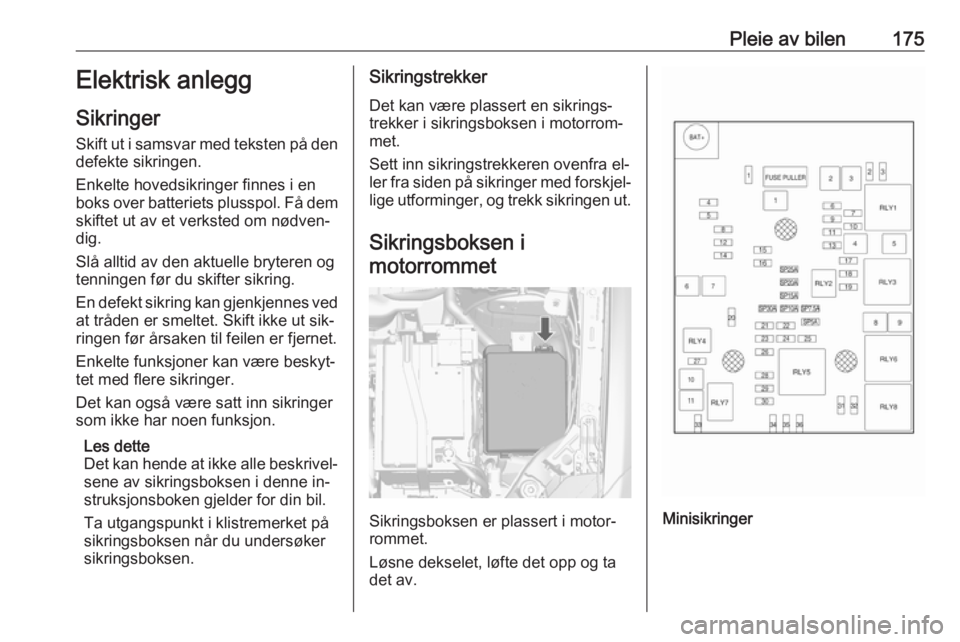

Pleie av bilen175Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Enkelte hovedsikringer finnes i en boks over batteriets plusspol. Få dem
skiftet ut av et verksted om nødven‐
dig.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne in‐
struksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.Sikringstrekker
Det kan være plassert en sikrings‐trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i motorrommet
Sikringsboksen er plassert i motor‐
rommet.
Løsne dekselet, løfte det opp og ta
det av.Minisikringer

176Pleie av bilenNr.Strømkrets1Soltak2Sidespeil3–4–5Elektrisk bremsekontrollmodul6Intelligent batteriføler7–8Girelektronikk9–10Hovedlysjustering11Bakrutevisker12Oppvarmet bakrute13Hovedlysutløser (venstre)14Oppvarmede sidespeil15–16Setevarme17GirelektronikkNr.Strømkrets18Motorelektronikk19Drivstoffpumpe20–21Kjølevifte22–23Tenningsspole/Motorkontroll‐
modul24Vindusvaskerpumpe25Frontlysutløser (høyre)26Motorens kontrollsensorer27–28Tenningen29Tenningen30Eksossystem31Venstre fjernlys32Høyre fjernlys33Motorelektronikk34HornNr.Strømkrets35Klimaanlegg36Fremre tåkelys
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Elektrisk modul4Spenningsterminal for sikrings‐
boksen i instrumentpanelet5–6Drivstoffvarmer7–8Kjølevifte9Kjølevifte10Motorkontrollmodul/Glødeplugg11Startmotor

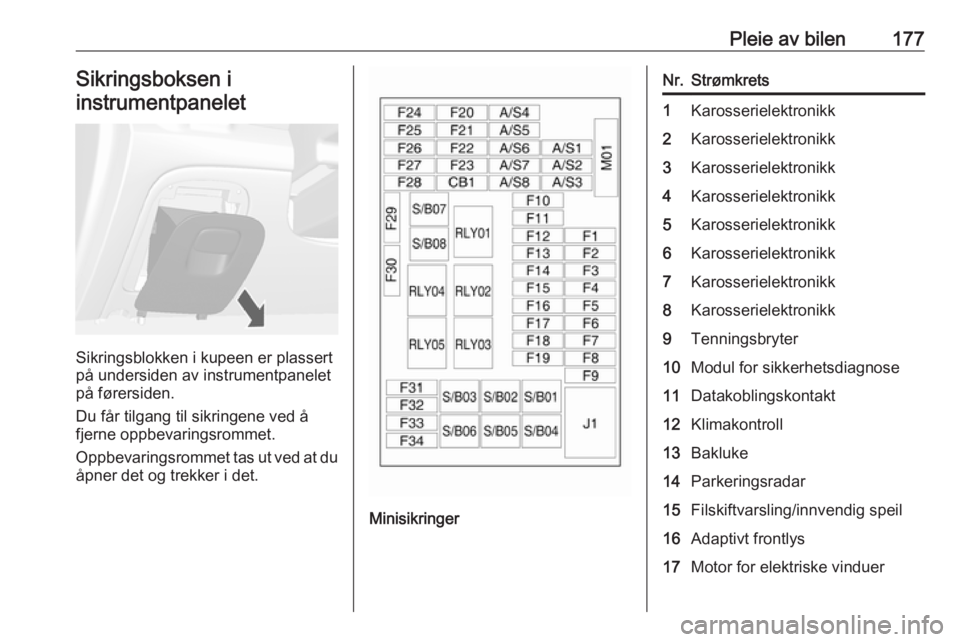

Pleie av bilen177Sikringsboksen i
instrumentpanelet
Sikringsblokken i kupeen er plassert
på undersiden av instrumentpanelet
på førersiden.
Du får tilgang til sikringene ved å
fjerne oppbevaringsrommet.
Oppbevaringsrommet tas ut ved at du
åpner det og trekker i det.
Minisikringer
Nr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Tenningsbryter10Modul for sikkerhetsdiagnose11Datakoblingskontakt12Klimakontroll13Bakluke14Parkeringsradar15Filskiftvarsling/innvendig speil16Adaptivt frontlys17Motor for elektriske vinduer

178Pleie av bilenNr.Strømkrets18Regnføler19Karosseristyremodul/regulert
spenningsstyring20Ratt21AC-tilbehør strømuttak/Auto‐
matgir22Sigarettenner/DC-tilbehør
strømuttak23Reserve24Reserve25Reserve26Reserve27Instrumentpanelgruppe/Ekstra
varmeelement/Clutch-bryter28Adaptivt frontlys/Spenningsom‐
former/Hovedlysbryter29Reserve30Reserve31InstrumentpanelenhetNr.Strømkrets32Infotainmentsystem/Alarmlyd33Display/Infotainmentsystem34Onstar UHP/DAB
S/B-sikringer
Nr.Strømkrets01Reserve02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Reserve07Reserve08ReserveSikringsboksen i
bagasjerommet
Plassert på venstre side i bagasje‐
rommet.
Du får tilgang til sikringene ved å
fjerne dekslet.
