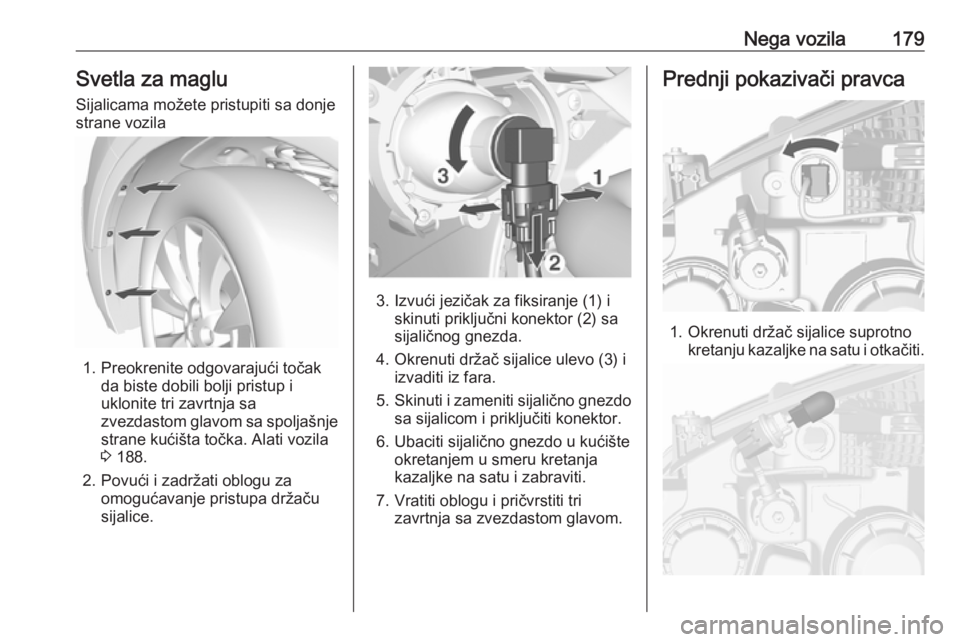

Nega vozila179Svetla za magluSijalicama možete pristupiti sa donje
strane vozila
1. Preokrenite odgovarajući točak da biste dobili bolji pristup iuklonite tri zavrtnja sa
zvezdastom glavom sa spoljašnje strane kućišta točka. Alati vozila
3 188.
2. Povući i zadržati oblogu za omogućavanje pristupa držaču
sijalice.
3. Izvući jezičak za fiksiranje (1) i skinuti priključni konektor (2) sa
sijaličnog gnezda.
4. Okrenuti držač sijalice ulevo (3) i izvaditi iz fara.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Vratiti oblogu i pričvrstiti tri zavrtnja sa zvezdastom glavom.
Prednji pokazivači pravca
1. Okrenuti držač sijalice suprotnokretanju kazaljke na satu i otkačiti.

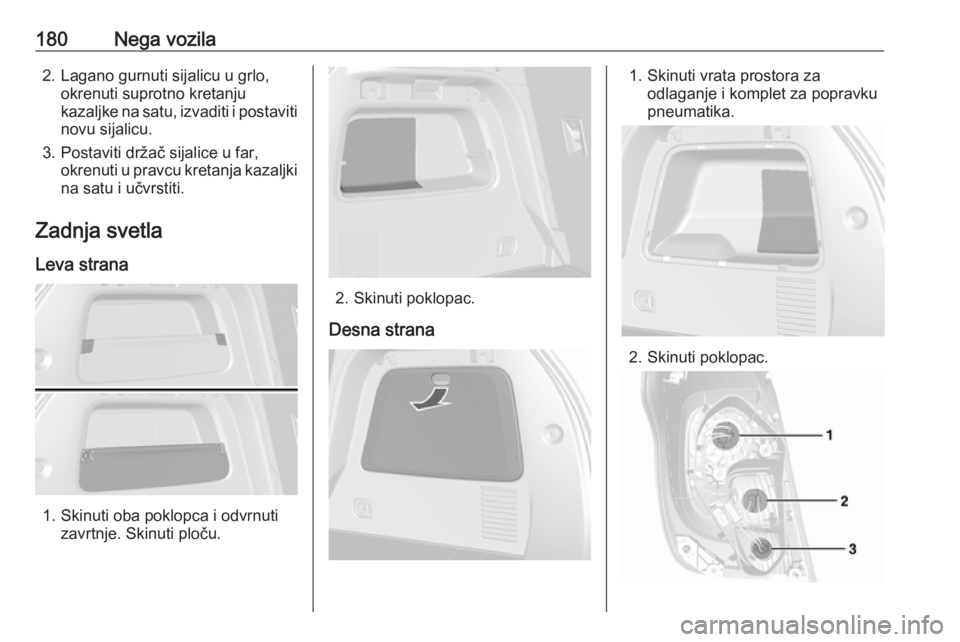

180Nega vozila2. Lagano gurnuti sijalicu u grlo,okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.
3. Postaviti držač sijalice u far, okrenuti u pravcu kretanja kazaljkina satu i učvrstiti.
Zadnja svetla Leva strana
1. Skinuti oba poklopca i odvrnuti zavrtnje. Skinuti ploču.
2. Skinuti poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.

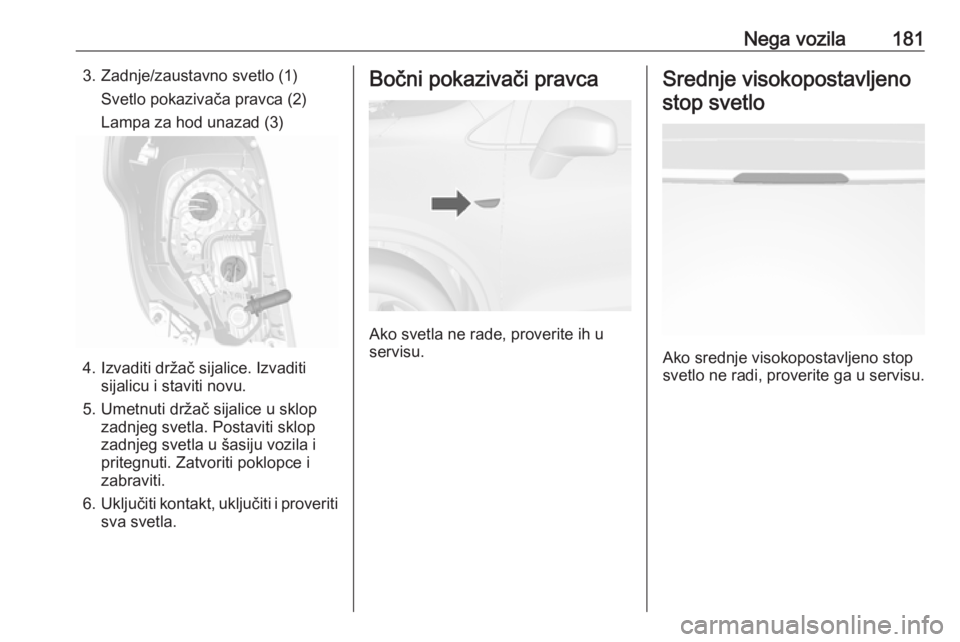

Nega vozila1813. Zadnje/zaustavno svetlo (1)Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Umetnuti držač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.

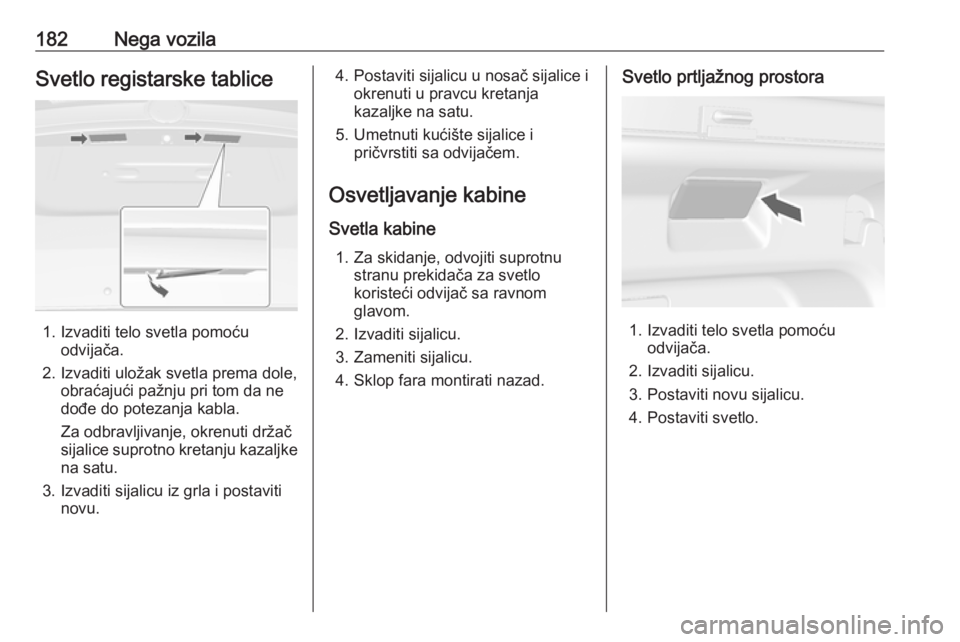

182Nega vozilaSvetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.

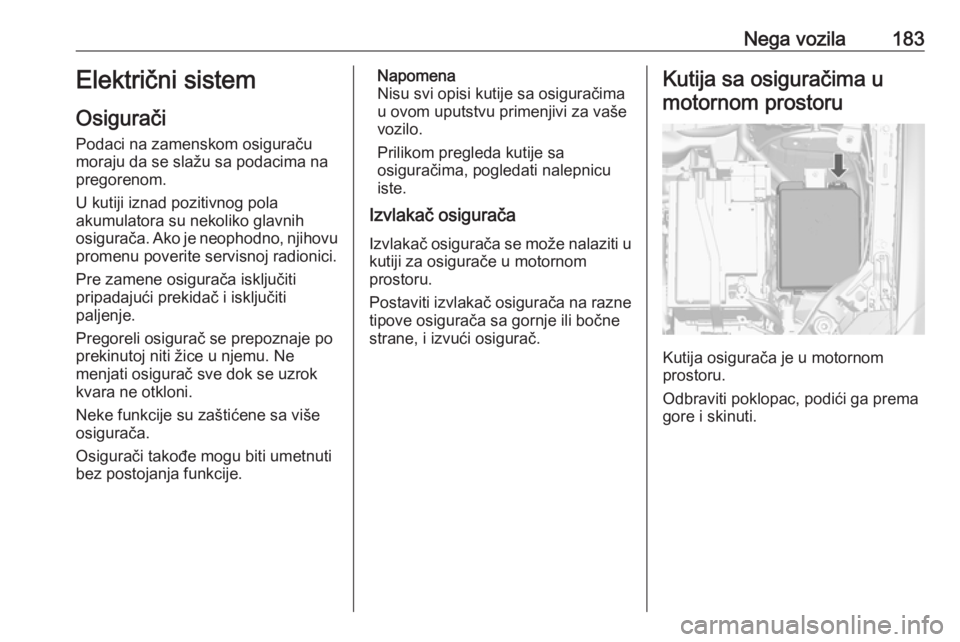

Nega vozila183Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.

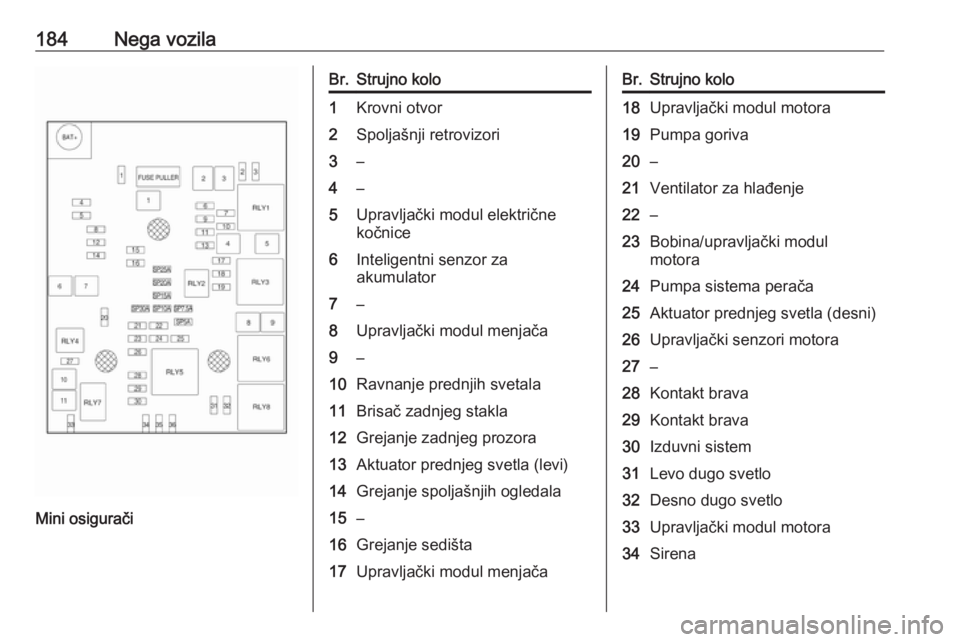

184Nega vozila
Mini osigurači
Br.Strujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9–10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBr.Strujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina/upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla (desni)26Upravljački senzori motora27–28Kontakt brava29Kontakt brava30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena

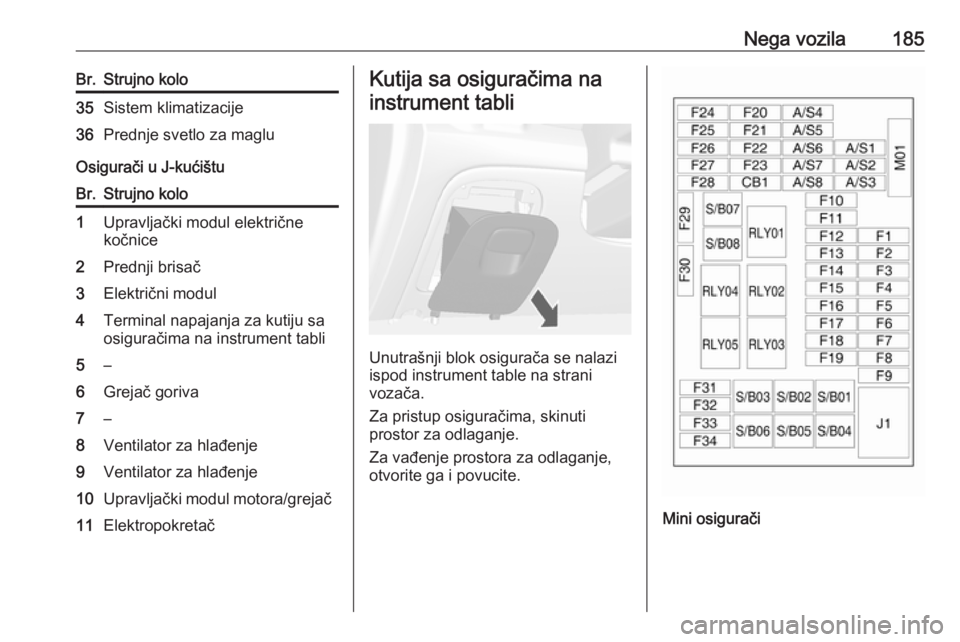

Nega vozila185Br.Strujno kolo35Sistem klimatizacije36Prednje svetlo za maglu
Osigurači u J-kućištu
Br.Strujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Električni modul4Terminal napajanja za kutiju sa
osiguračima na instrument tabli5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora/grejač11ElektropokretačKutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači

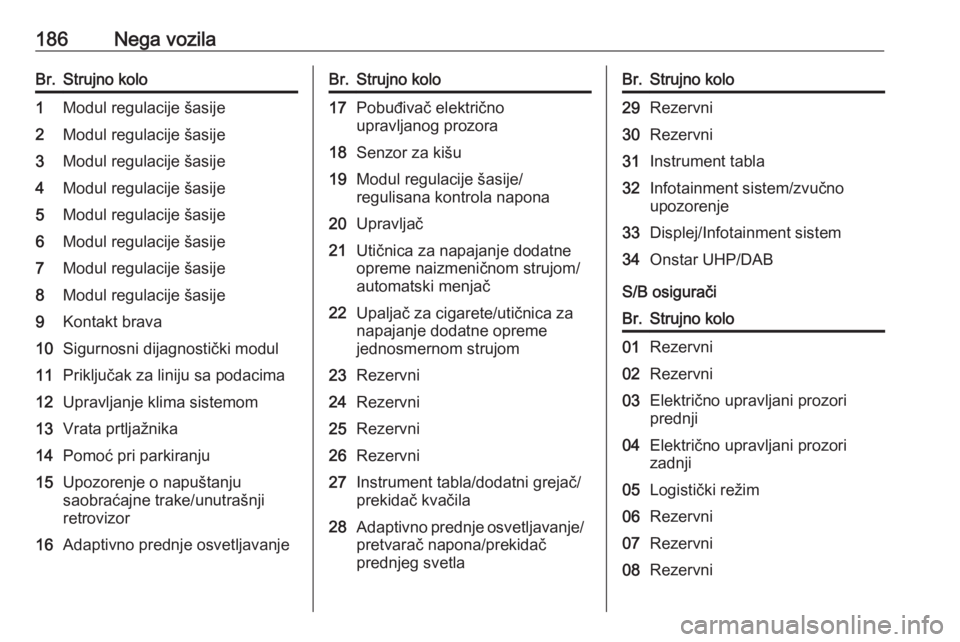

186Nega vozilaBr.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Kontakt brava10Sigurnosni dijagnostički modul11Priključak za liniju sa podacima12Upravljanje klima sistemom13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje o napuštanju
saobraćajne trake/unutrašnji
retrovizor16Adaptivno prednje osvetljavanjeBr.Strujno kolo17Pobuđivač električno
upravljanog prozora18Senzor za kišu19Modul regulacije šasije/
regulisana kontrola napona20Upravljač21Utičnica za napajanje dodatne
opreme naizmeničnom strujom/
automatski menjač22Upaljač za cigarete/utičnica za
napajanje dodatne opreme
jednosmernom strujom23Rezervni24Rezervni25Rezervni26Rezervni27Instrument tabla/dodatni grejač/
prekidač kvačila28Adaptivno prednje osvetljavanje/
pretvarač napona/prekidač
prednjeg svetlaBr.Strujno kolo29Rezervni30Rezervni31Instrument tabla32Infotainment sistem/zvučno
upozorenje33Displej/Infotainment sistem34Onstar UHP/DAB
S/B osigurači
Br.Strujno kolo01Rezervni02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Rezervni07Rezervni08Rezervni

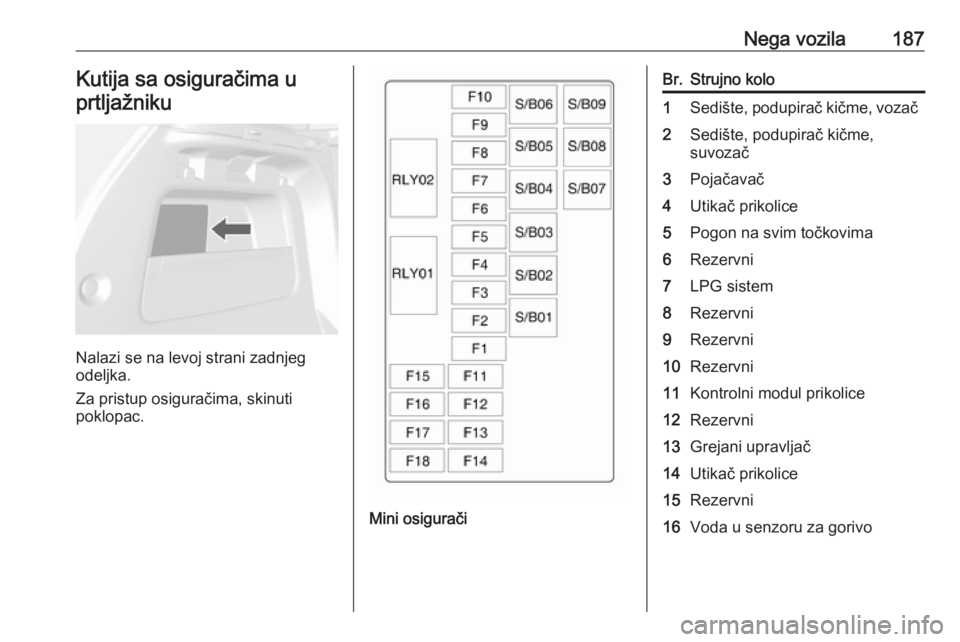

Nega vozila187Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.
Mini osigurači
Br.Strujno kolo1Sedište, podupirač kičme, vozač2Sedište, podupirač kičme,
suvozač3Pojačavač4Utikač prikolice5Pogon na svim točkovima6Rezervni7LPG sistem8Rezervni9Rezervni10Rezervni11Kontrolni modul prikolice12Rezervni13Grejani upravljač14Utikač prikolice15Rezervni16Voda u senzoru za gorivo

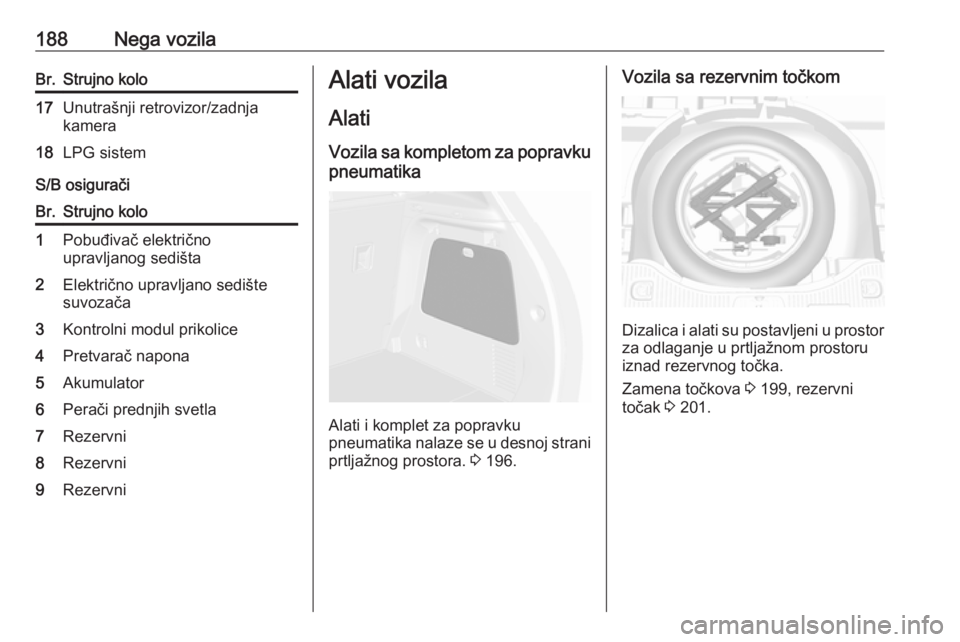

188Nega vozilaBr.Strujno kolo17Unutrašnji retrovizor/zadnja
kamera18LPG sistem
S/B osigurači
Br.Strujno kolo1Pobuđivač električno
upravljanog sedišta2Električno upravljano sedište
suvozača3Kontrolni modul prikolice4Pretvarač napona5Akumulator6Perači prednjih svetla7Rezervni8Rezervni9RezervniAlati vozila
Alati Vozila sa kompletom za popravku
pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 196.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 199, rezervni
točak 3 201.
