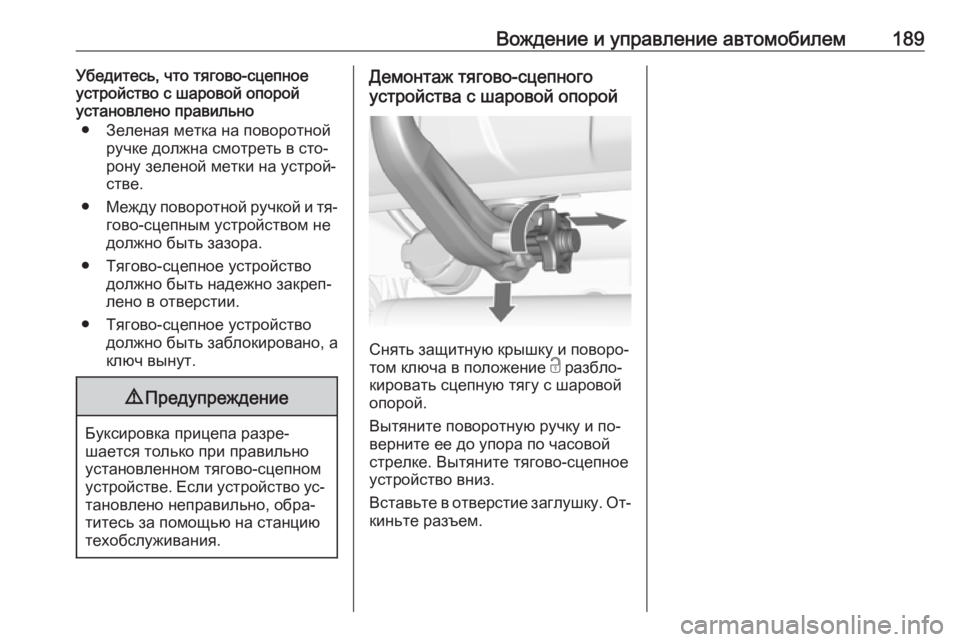

Вождение и управление автомобилем189Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в сто‐
рону зеленой метки на устрой‐
стве.
● Между поворотной ручкой и тя‐
гово-сцепным устройством не
должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.

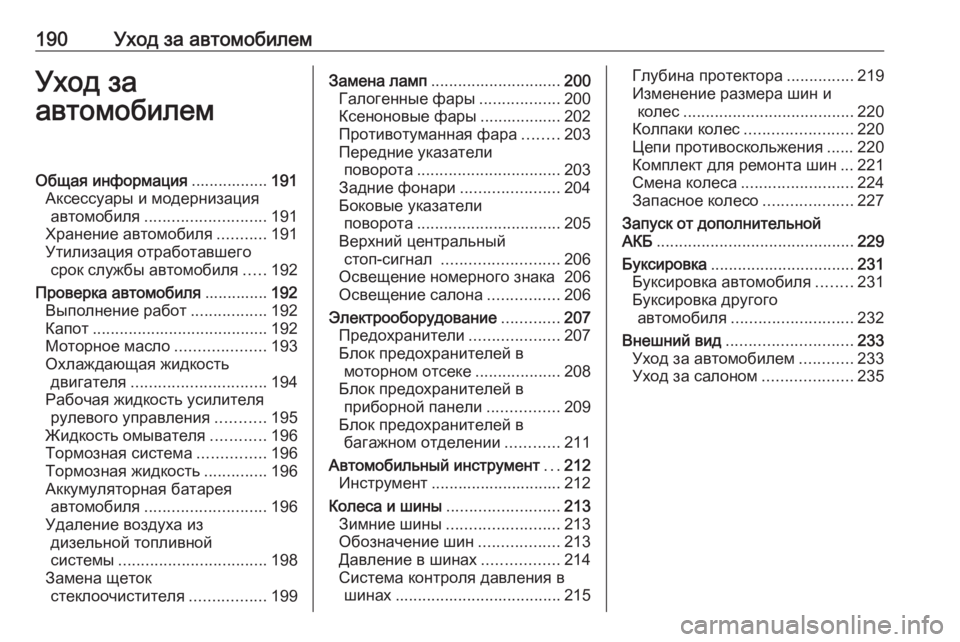

190Уход за автомобилемУход за
автомобилемОбщая информация .................191
Аксессуары и модернизация автомобиля ........................... 191
Хранение автомобиля ...........191
Утилизация отработавшего срок службы автомобиля .....192
Проверка автомобиля ..............192
Выполнение работ .................192
Капот ....................................... 192
Моторное масло ....................193
Охлаждающая жидкость двигателя .............................. 194
Рабочая жидкость усилителя рулевого управления ...........195
Жидкость омывателя ............196
Тормозная система ...............196
Тормозная жидкость ..............196
Аккумуляторная батарея автомобиля ........................... 196
Удаление воздуха из дизельной топливной
системы ................................. 198
Замена щеток стеклоочистителя .................199Замена ламп ............................. 200
Галогенные фары ..................200
Ксеноновые фары .................. 202
Противотуманная фара ........203
Передние указатели поворота ................................ 203
Задние фонари ......................204
Боковые указатели поворота ................................ 205
Верхний центральный стоп-сигнал .......................... 206
Освещение номерного знака 206
Освещение салона ................206
Электрооборудование .............207
Предохранители ....................207
Блок предохранителей в моторном отсеке ...................208
Блок предохранителей в приборной панели ................209
Блок предохранителей в багажном отделении ............211
Автомобильный инструмент ...212
Инструмент ............................. 212
Колеса и шины ......................... 213
Зимние шины ......................... 213
Обозначение шин ..................213
Давление в шинах .................214
Система контроля давления в шинах ..................................... 215Глубина протектора...............219
Изменение размера шин и колес ...................................... 220
Колпаки колес ........................ 220
Цепи противоскольжения ...... 220
Комплект для ремонта шин ... 221
Смена колеса ......................... 224
Запасное колесо ....................227
Запуск от дополнительной АКБ ............................................ 229
Буксировка ................................ 231
Буксировка автомобиля ........231
Буксировка другого автомобиля ........................... 232
Внешний вид ............................ 233
Уход за автомобилем ............233
Уход за салоном ....................235

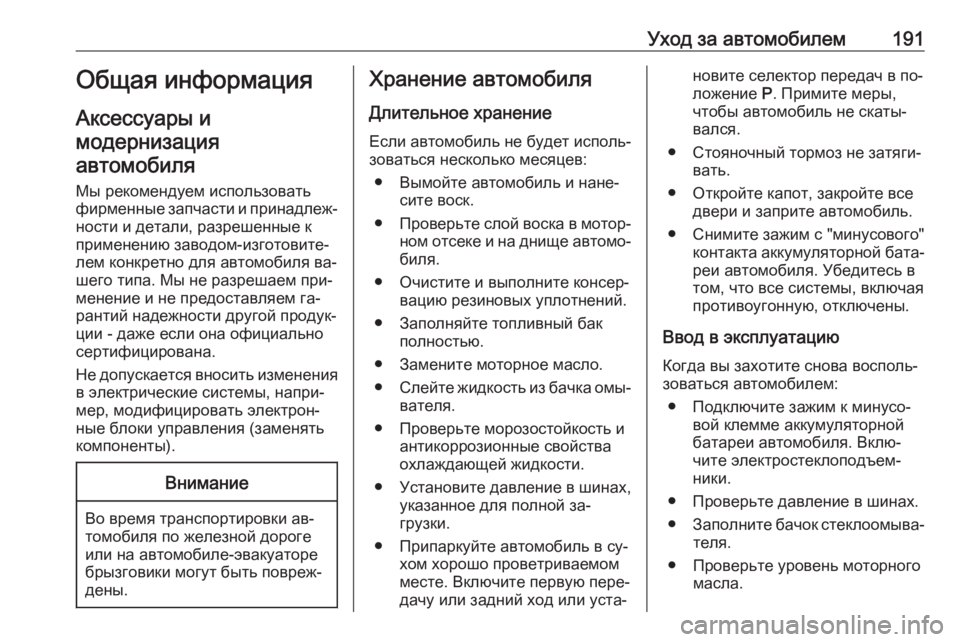

Уход за автомобилем191Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер, модифицировать электрон‐
ные блоки управления (заменять
компоненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистите и выполните консер‐ вацию резиновых уплотнений.
● Заполняйте топливный бак полностью.
● Замените моторное масло. ● Слейте жидкость из бачка омы‐
вателя.
● Проверьте морозостойкость и антикоррозионные свойства
охлаждающей жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Припаркуйте автомобиль в су‐ хом хорошо проветриваемом
месте. Включите первую пере‐
дачу или задний ход или уста‐новите селектор передач в по‐
ложение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Откройте капот, закройте все двери и заприте автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Ввод в эксплуатацию
Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.

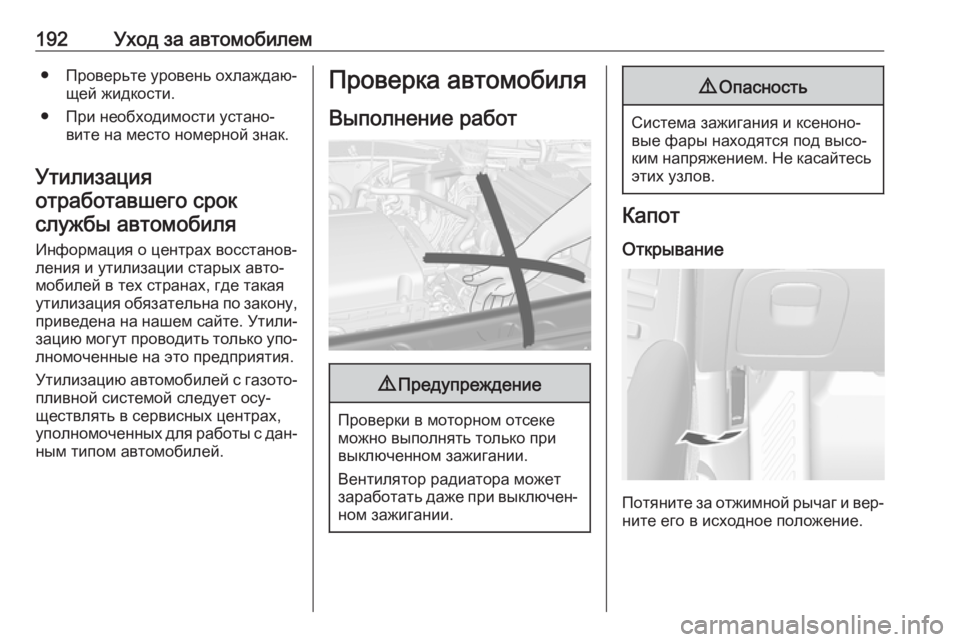

192Уход за автомобилем● Проверьте уровень охлаждаю‐щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей в тех странах, где такая
утилизация обязательна по закону, приведена на нашем сайте. Утили‐
зацию могут проводить только упо‐
лномоченные на это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐ ным типом автомобилей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

Уход за автомобилем193

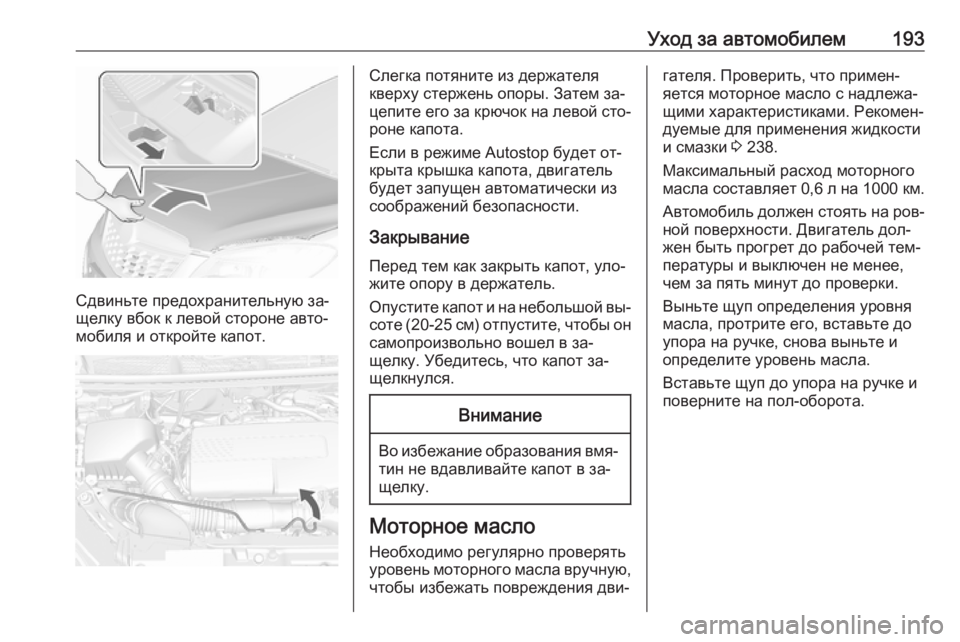

Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐ мобиля и откройте капот.
Слегка потяните из держателя
кверху стержень опоры. Затем за‐
цепите его за крючок на левой сто‐
роне капота.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опустите капот и на небольшой вы‐
соте (20-25 см) отпустите, чтобы он самопроизвольно вошел в за‐
щелку. Убедитесь, что капот за‐
щелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения жидкости
и смазки 3 238.
Максимальный расход моторного
масла составляет 0,6 л на 1000 км.
Автомобиль должен стоять на ров‐ ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за пять минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.

194Уход за автомобилем

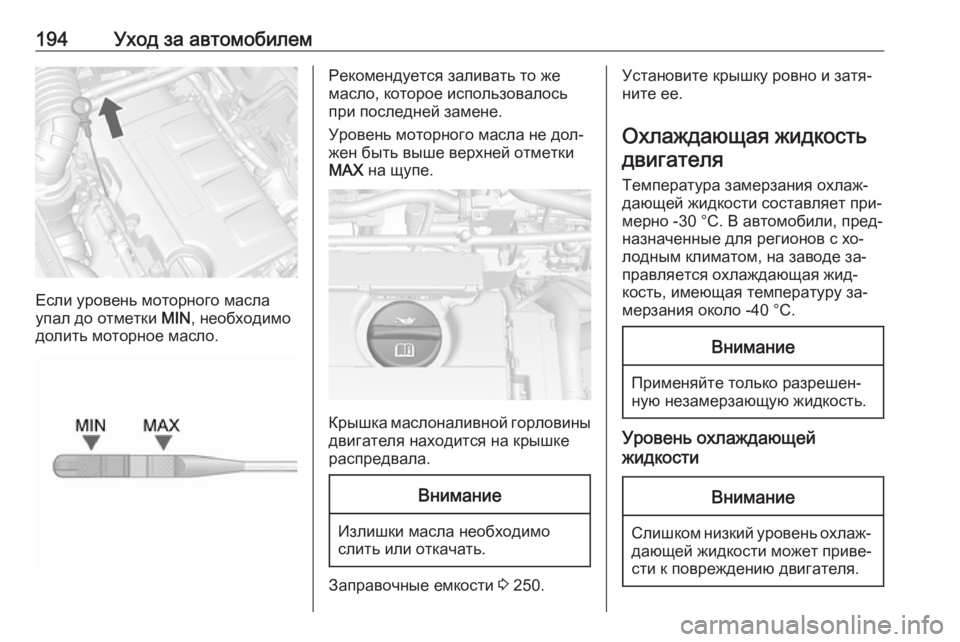

Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Рекомендуется заливать то же
масло, которое использовалось
при последней замене.
Уровень моторного масла не дол‐ жен быть выше верхней отметки
MAX на щупе.
Крышка маслоналивной горловины
двигателя находится на крышке
распредвала.
Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 250.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -30 °C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на заводе за‐
правляется охлаждающая жид‐
кость, имеющая температуру за‐
мерзания около -40 °C.Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.

Уход за автомобилем195

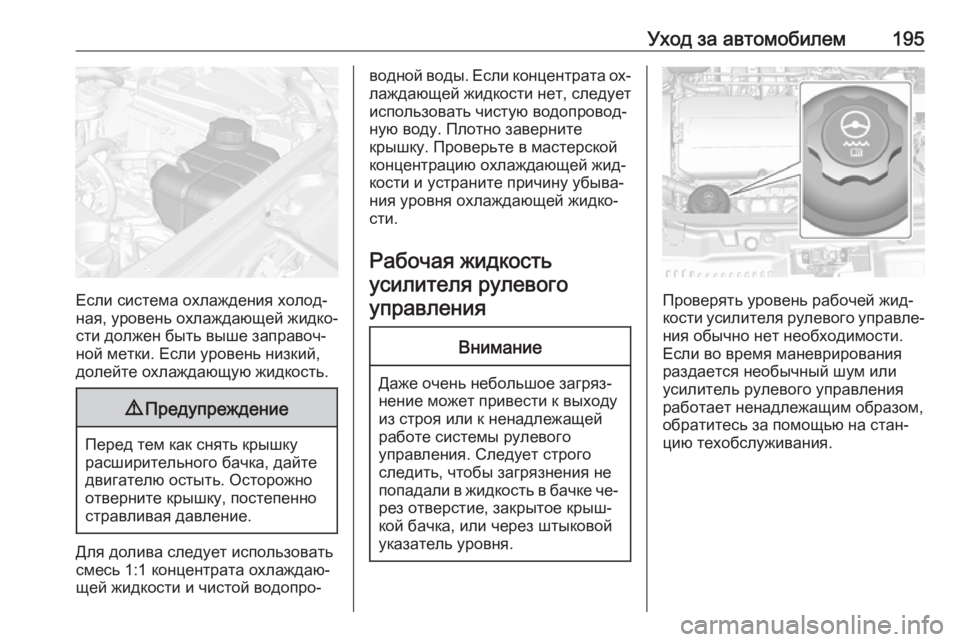

Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий, долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для долива следует использовать
смесь 1:1 концентрата охлаждаю‐
щей жидкости и чистой водопро‐
водной воды. Если концентрата ох‐
лаждающей жидкости нет, следует
использовать чистую водопровод‐
ную воду. Плотно заверните
крышку. Проверьте в мастерской концентрацию охлаждающей жид‐
кости и устраните причину убыва‐
ния уровня охлаждающей жидко‐
сти.
Рабочая жидкость
усилителя рулевого управленияВнимание
Даже очень небольшое загряз‐
нение может привести к выходу
из строя или к ненадлежащей работе системы рулевого
управления. Следует строго
следить, чтобы загрязнения не
попадали в жидкость в бачке че‐ рез отверстие, закрытое крыш‐
кой бачка, или через штыковой
указатель уровня.
Проверять уровень рабочей жид‐
кости усилителя рулевого управле‐ ния обычно нет необходимости.
Если во время маневрирования
раздается необычный шум или
усилитель рулевого управления
работает ненадлежащим образом,
обратитесь за помощью на стан‐
цию техобслуживания.

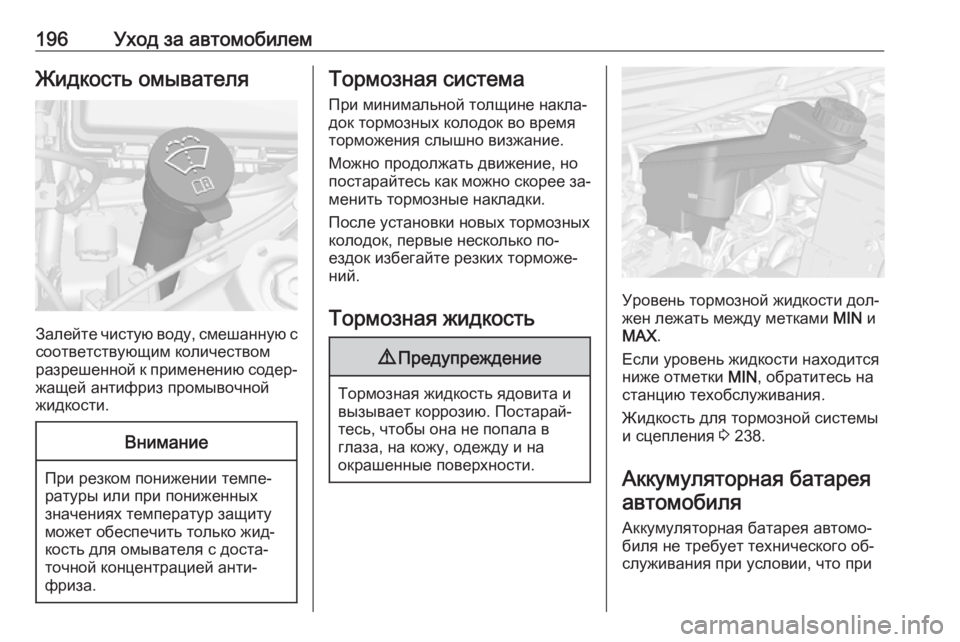

196Уход за автомобилемЖидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Тормозная система
При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее за‐
менить тормозные накладки.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐ жен лежать между метками MIN и
MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 238.
Аккумуляторная батарея
автомобиля
Аккумуляторная батарея автомо‐
биля не требует технического об‐
служивания при условии, что при

Уход за автомобилем197движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐
кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для ути‐ лизации в специальных пунктахсбора.
При простое автомобиля более че‐ тырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите за‐
жим с "минусового" контакта акку‐
муляторной батареи автомобиля.
Перед тем как приступить к под‐
ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 135.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.Используйте только автомобиль‐
ные аккумуляторные батареи, ко‐
торые могут разместиться под рас‐ положенным выше батареи блоком
предохранителей.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM) для
замены необходимо использовать
только такие же аккумуляторные
батареи AGM.

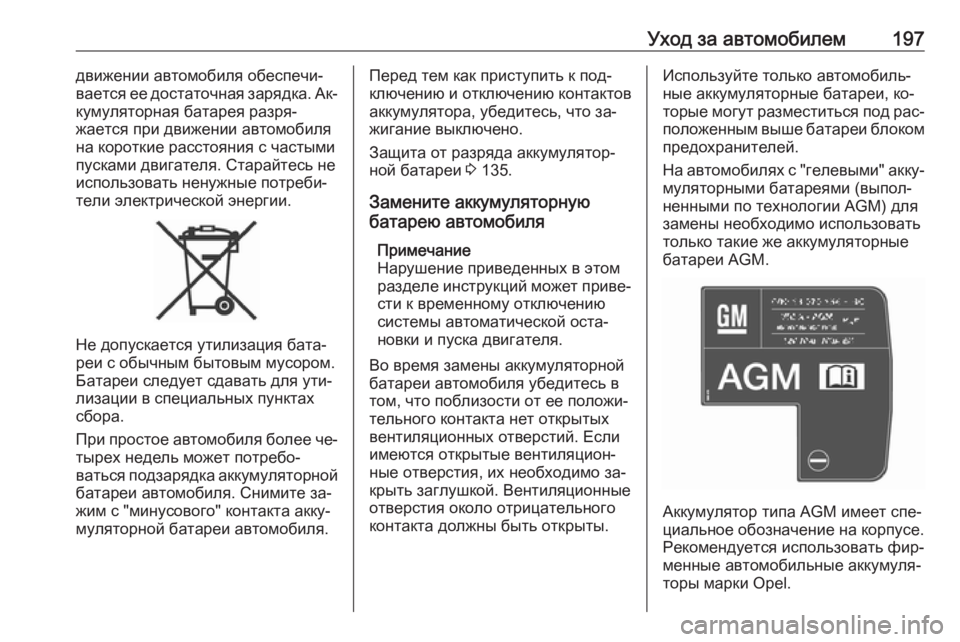

Аккумулятор типа AGM имеет спе‐
циальное обозначение на корпусе. Рекомендуется использовать фир‐
менные автомобильные аккумуля‐
торы марки Opel.

198Уход за автомобилемПримечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐ ного аккумулятора Opel) может
привести к ухудшению работы
системы.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐ новки и пуска двигателя 3 148.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 229.

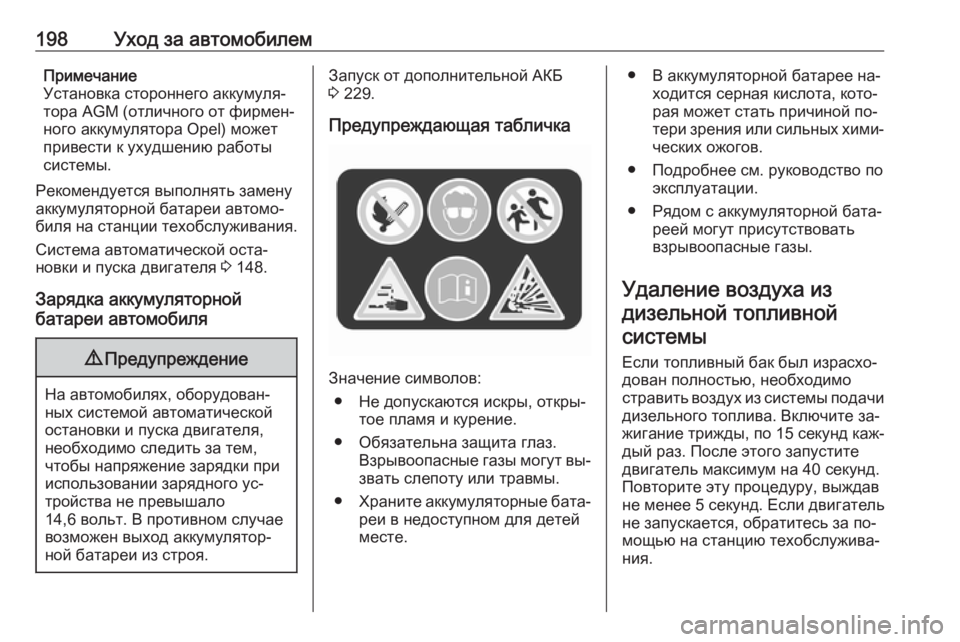

Предупреждающая табличка
Значение символов: ● Не допускаются искры, откры‐ тое пламя и курение.
● Обязательна защита глаз. Взрывоопасные газы могут вы‐
звать слепоту или травмы.
● Храните аккумуляторные бата‐
реи в недоступном для детей
месте.
● В аккумуляторной батарее на‐ ходится серная кислота, кото‐
рая может стать причиной по‐
тери зрения или сильных хими‐
ческих ожогов.
● Подробнее см. руководство по эксплуатации.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.
