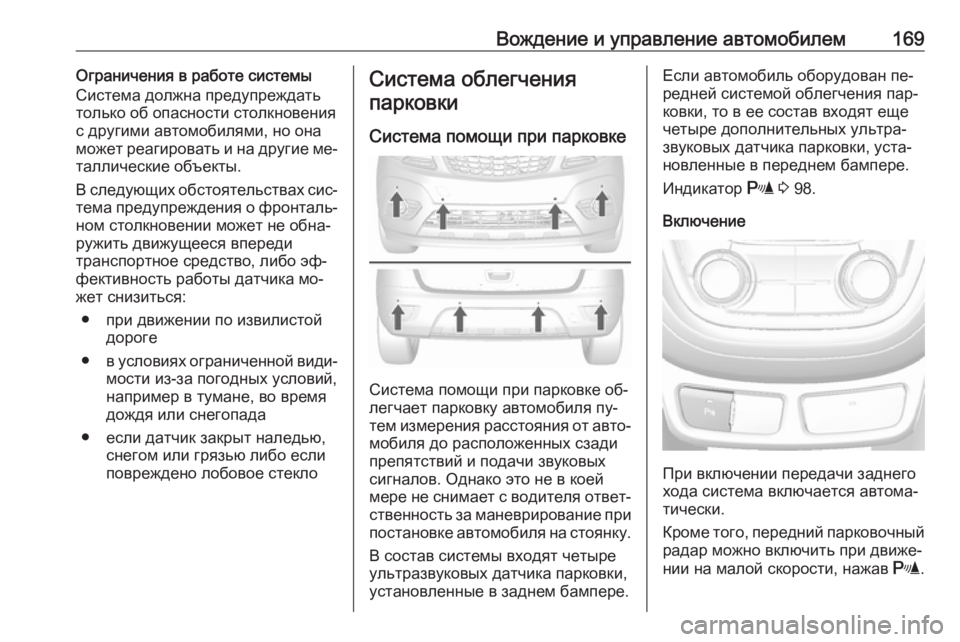

Вождение и управление автомобилем169Ограничения в работе системы
Система должна предупреждать
только об опасности столкновения с другими автомобилями, но она
может реагировать и на другие ме‐
таллические объекты.
В следующих обстоятельствах сис‐ тема предупреждения о фронталь‐ном столкновении может не обна‐
ружить движущееся впереди
транспортное средство, либо эф‐
фективность работы датчика мо‐
жет снизиться:
● при движении по извилистой дороге
● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● если датчик закрыт наледью, снегом или грязью либо если
повреждено лобовое стеклоСистема облегчения
парковки
Система помощи при парковке
Система помощи при парковке об‐
легчает парковку автомобиля пу‐
тем измерения расстояния от авто‐ мобиля до расположенных сзади
препятствий и подачи звуковых
сигналов. Однако это не в коей
мере не снимает с водителя ответ‐
ственность за маневрирование при постановке автомобиля на стоянку.
В состав системы входят четыре ультразвуковых датчика парковки,
установленные в заднем бампере.
Если автомобиль оборудован пе‐
редней системой облегчения пар‐
ковки, то в ее состав входят еще
четыре дополнительных ультра‐
звуковых датчика парковки, уста‐
новленные в переднем бампере.
Индикатор r 3 98.
Включение
При включении передачи заднего
хода система включается автома‐
тически.
Кроме того, передний парковочный радар можно включить при движе‐
нии на малой скорости, нажав r.

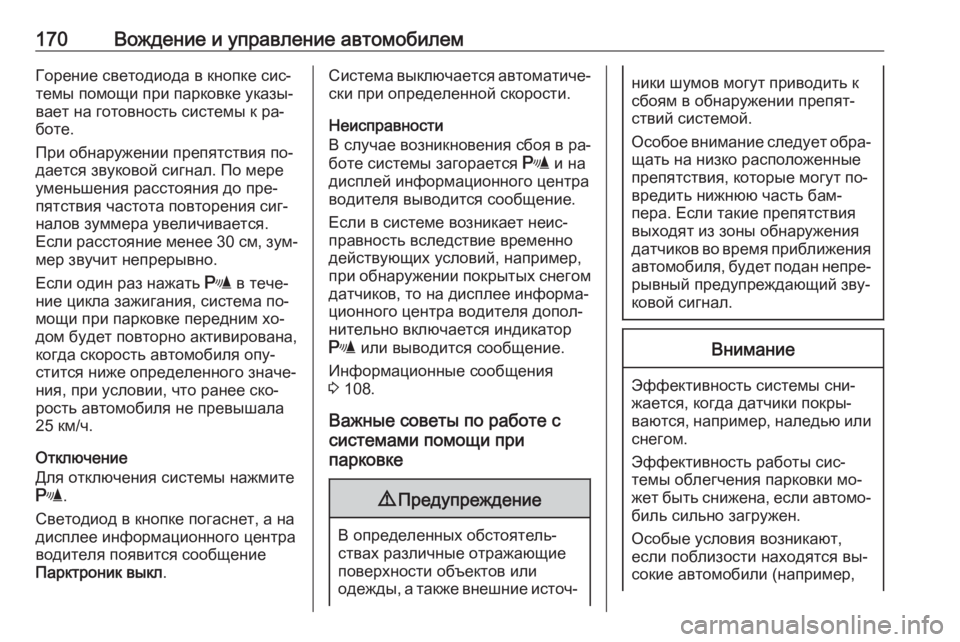

170Вождение и управление автомобилемГорение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
При обнаружении препятствия по‐
дается звуковой сигнал. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние менее 30 см, зум‐
мер звучит непрерывно.
Если один раз нажать r в тече‐
ние цикла зажигания, система по‐ мощи при парковке передним хо‐
дом будет повторно активирована,
когда скорость автомобиля опу‐
стится ниже определенного значе‐
ния, при условии, что ранее ско‐
рость автомобиля не превышала
25 км/ч.
Отключение
Для отключения системы нажмите
r .
Светодиод в кнопке погаснет, а на дисплее информационного центраводителя появится сообщение
Парктроник выкл .Система выключается автоматиче‐
ски при определенной скорости.
Неисправности
В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя выводится сообщение.
Если в системе возникает неис‐
правность вследствие временно
действующих условий, например,
при обнаружении покрытых снегом
датчиков, то на дисплее информа‐
ционного центра водителя допол‐
нительно включается индикатор
r или выводится сообщение.
Информационные сообщения
3 108.
Важные советы по работе с
системами помощи при
парковке9 Предупреждение
В определенных обстоятель‐
ствах различные отражающие
поверхности объектов или
одежды, а также внешние источ‐
ники шумов могут приводить к
сбоям в обнаружении препят‐ ствий системой.
Особое внимание следует обра‐
щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера. Если такие препятствия
выходят из зоны обнаружения
датчиков во время приближения автомобиля, будет подан непре‐
рывный предупреждающий зву‐ ковой сигнал.Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,

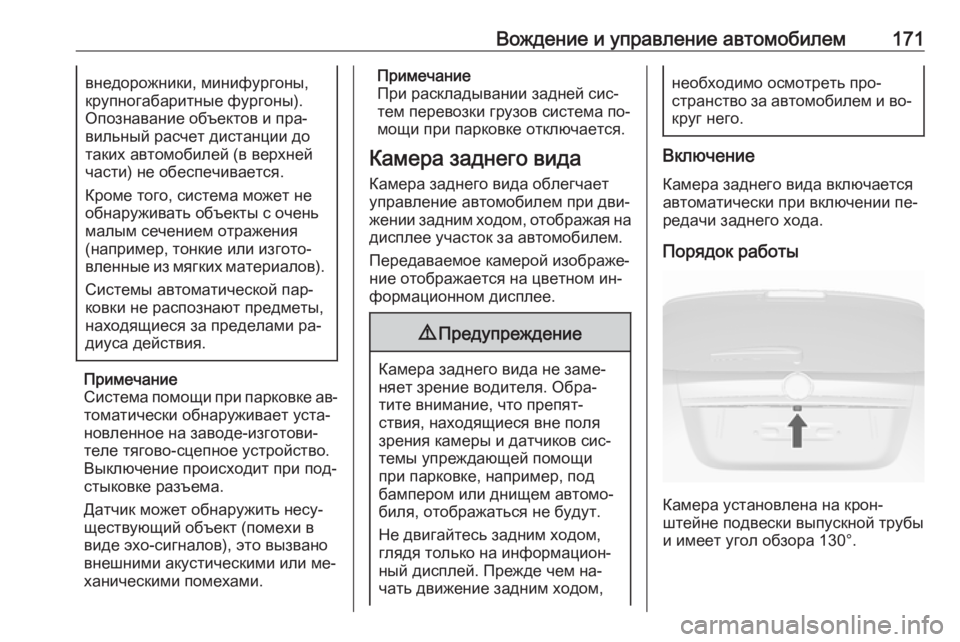

Вождение и управление автомобилем171внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Примечание
При раскладывании задней сис‐
тем перевозки грузов система по‐
мощи при парковке отключается.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.

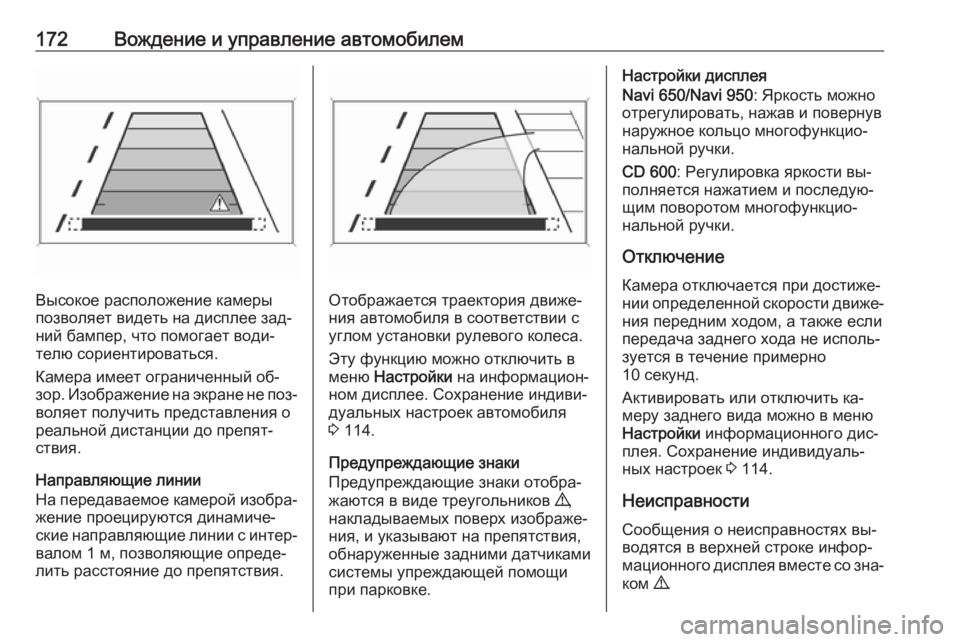

172Вождение и управление автомобилем
Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 114.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Navi 650/Navi 950 : Яркость можно
отрегулировать, нажав и повернув
наружное кольцо многофункцио‐
нальной ручки.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Отключение Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 114.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.

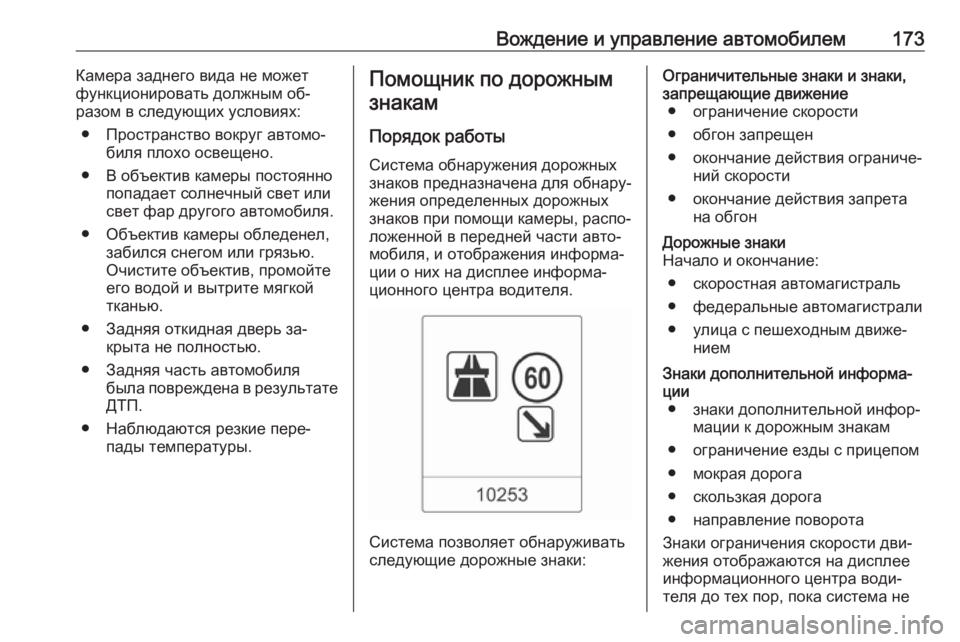

Вождение и управление автомобилем173Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Пространство вокруг автомо‐ биля плохо освещено.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Задняя откидная дверь за‐ крыта не полностью.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.Помощник по дорожным
знакам
Порядок работы Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐ ции о них на дисплее информа‐
ционного центра водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные знаки и знаки,
запрещающие движение ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгонДорожные знаки
Начало и окончание:
● скоростная автомагистраль
● федеральные автомагистрали
● улица с пешеходным движе‐ ниемЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение езды с прицепом
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее
информационного центра води‐
теля до тех пор, пока система не

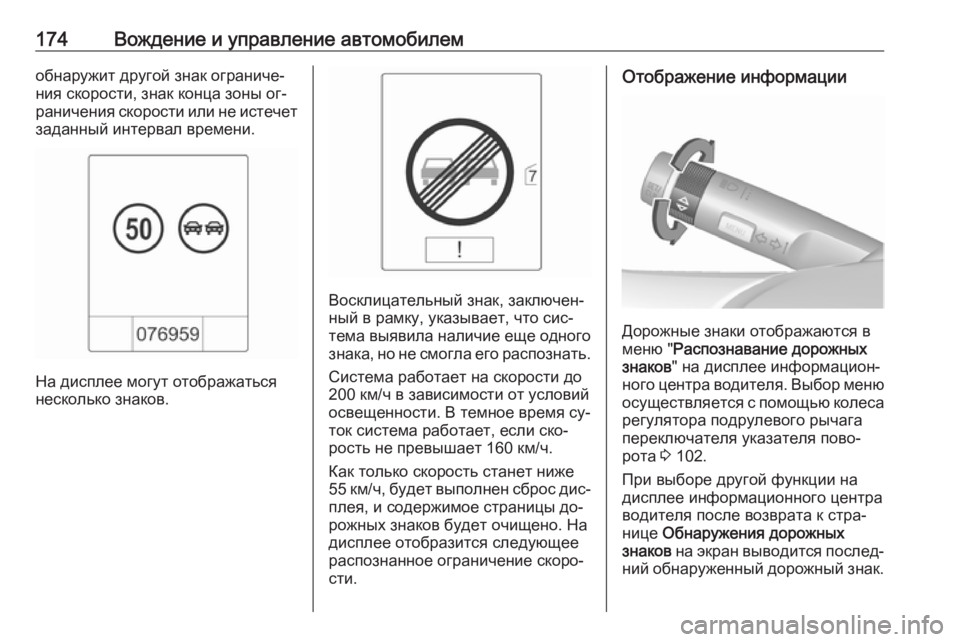

174Вождение и управление автомобилемобнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч в зависимости от условий
освещенности. В темное время су‐
ток система работает, если ско‐
рость не превышает 160 км/ч.
Как только скорость станет ниже
55 км/ч, будет выполнен сброс дис‐ плея, и содержимое страницы до‐
рожных знаков будет очищено. На
дисплее отобразится следующее
распознанное ограничение скоро‐
сти.
Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателя пово‐
рота 3 102.
При выборе другой функции на
дисплее информационного центра
водителя после возврата к стра‐
нице Обнаружения дорожных
знаков на экран выводится послед‐
ний обнаруженный дорожный знак.

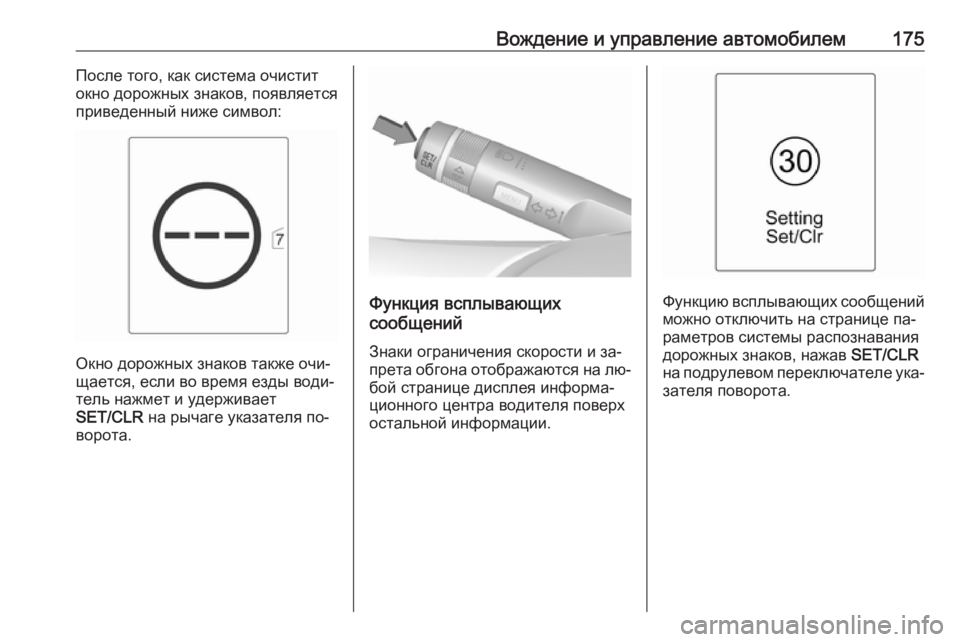

Вождение и управление автомобилем175После того, как система очистит
окно дорожных знаков, появляется приведенный ниже символ:
Окно дорожных знаков также очи‐
щается, если во время езды води‐
тель нажмет и удерживает
SET/CLR на рычаге указателя по‐
ворота.
Функция всплывающих
сообщений
Знаки ограничения скорости и за‐прета обгона отображаются на лю‐
бой странице дисплея информа‐
ционного центра водителя поверх
остальной информации.Функцию всплывающих сообщений
можно отключить на странице па‐
раметров системы распознавания дорожных знаков, нажав SET/CLR
на подрулевом переключателе ука‐ зателя поворота.

176Вождение и управление автомобилем

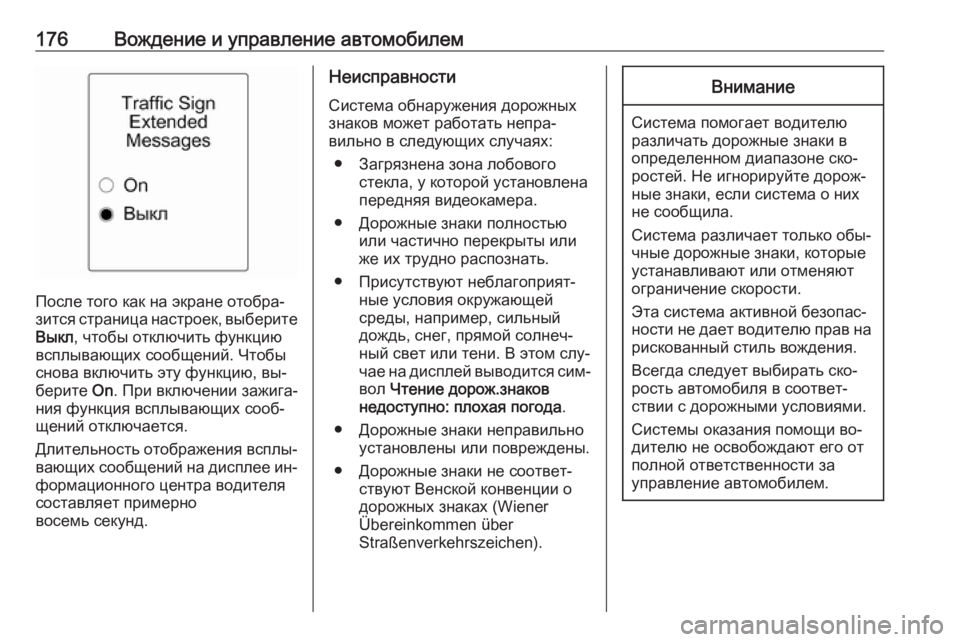

После того как на экране отобра‐
зится страница настроек, выберите Выкл , чтобы отключить функцию
всплывающих сообщений. Чтобы
снова включить эту функцию, вы‐
берите On. При включении зажига‐
ния функция всплывающих сооб‐
щений отключается.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐
формационного центра водителя
составляет примерно
восемь секунд.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
● Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени. В этом слу‐
чае на дисплей выводится сим‐ вол Чтение дорож.знаков
недоступно: плохая погода .
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).Внимание
Система помогает водителю
различать дорожные знаки в
определенном диапазоне ско‐
ростей. Не игнорируйте дорож‐
ные знаки, если система о них не сообщила.
Система различает только обы‐
чные дорожные знаки, которые
устанавливают или отменяют
ограничение скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.

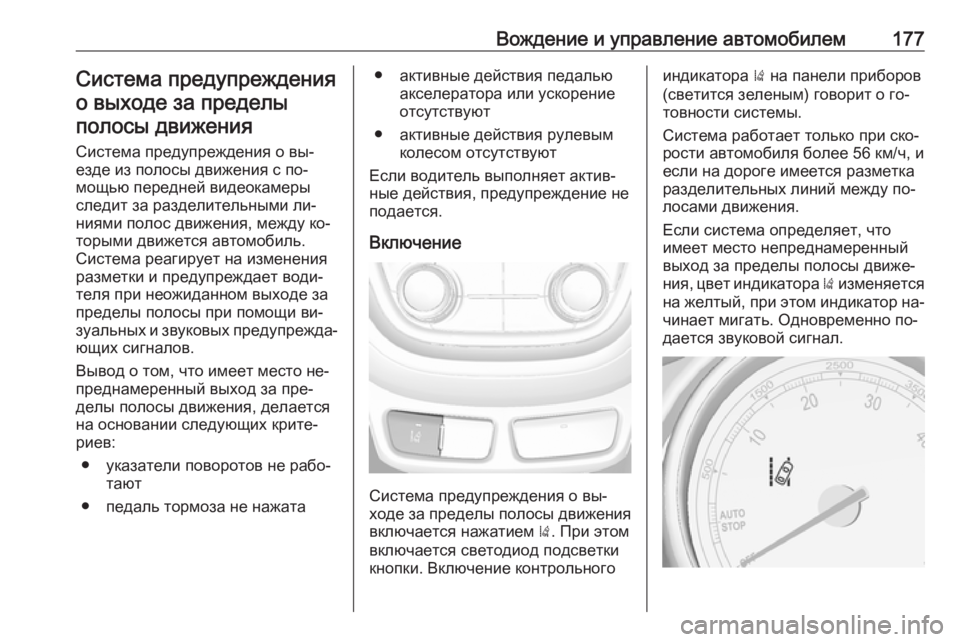

Вождение и управление автомобилем177Система предупрежденияо выходе за пределыполосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупрежда‐
ющих сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
● указатели поворотов не рабо‐ тают
● педаль тормоза не нажата● активные действия педалью акселератора или ускорение
отсутствуют
● активные действия рулевым колесом отсутствуют
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения
включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного
индикатора ) на панели приборов
(светится зеленым) говорит о го‐
товности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐
чинает мигать. Одновременно по‐
дается звуковой сигнал.

178Вождение и управление автомобилемОтключениеДля отключения системы на‐
жмите ); при этом светодиод в
кнопке погаснет.
При скорости ниже 56 км/ч система
не работает.
Неисправности Система предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
● лобовое стекло загрязнено
● присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени
Система работает только при на‐
личии разметки на дороге.Топливо
Сорта топлива для
бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом 3 246.Внимание
Запрещается использовать топ‐
ливо и присадки к топливу, со‐
держащие металлы, например,
присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.
Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
В странах за пределами Европей‐ ского Союза используется дизель‐ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
