OPEL MOKKA 2016 Посібник з експлуатації (in Ukrainian)

Зберігання692. Поверніть важіль (1) вперед та
утримуйте його, після цього
опустіть адаптер ( 2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.
4. Проведіть ремінь, закріплений до адаптера, під важелем під
час складання задньої системи
кріплення назад. Закріпіть
ремінь.
Кріплення додаткових велосипедів
Додаткові велосипеди кріпляться
так само, як і перший. Окрім цього,
дотримуйтеся наведених нижче
рекомендацій.
1. Перед закріпленням велосипеда завжди
розкривайте заглиблення для
коліс для наступного
велосипеда, якщо це потрібно.
2. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для
першого велосипеда. Кріпильні
хомути мають фіксуватися
паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити третій велосипед.
Хомут має бути зафіксований
між рамами другого та третього велосипеда.

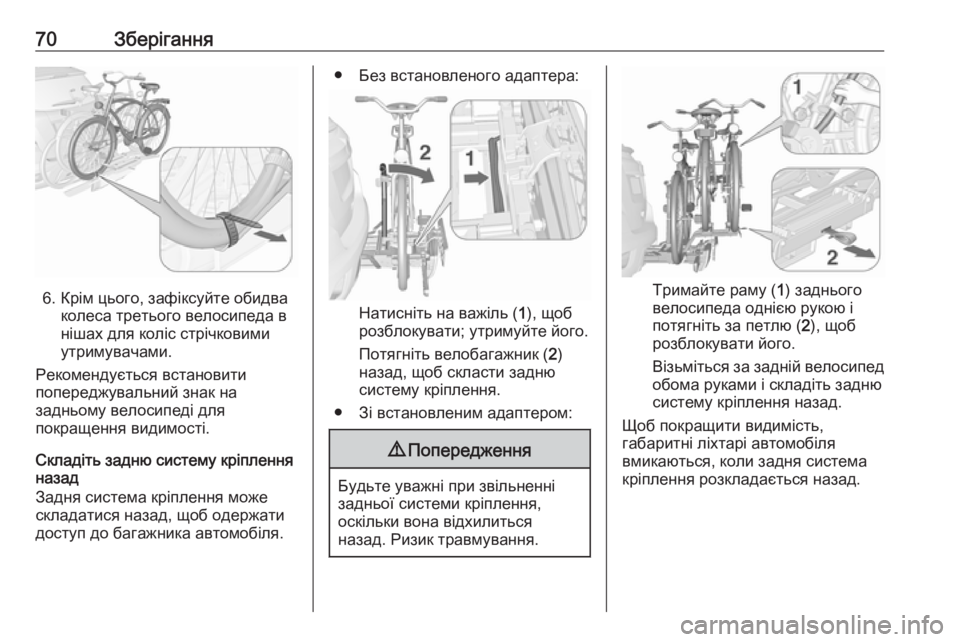

70Зберігання
6. Крім цього, зафіксуйте обидваколеса третього велосипеда в
нішах для коліс стрічковими
утримувачами.
Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
● Без встановленого адаптера:
Натисніть на важіль ( 1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник ( 2)
назад, щоб скласти задню
систему кріплення.
● Зі встановленим адаптером:
9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.
Тримайте раму ( 1) заднього
велосипеда однією рукою і потягніть за петлю ( 2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.

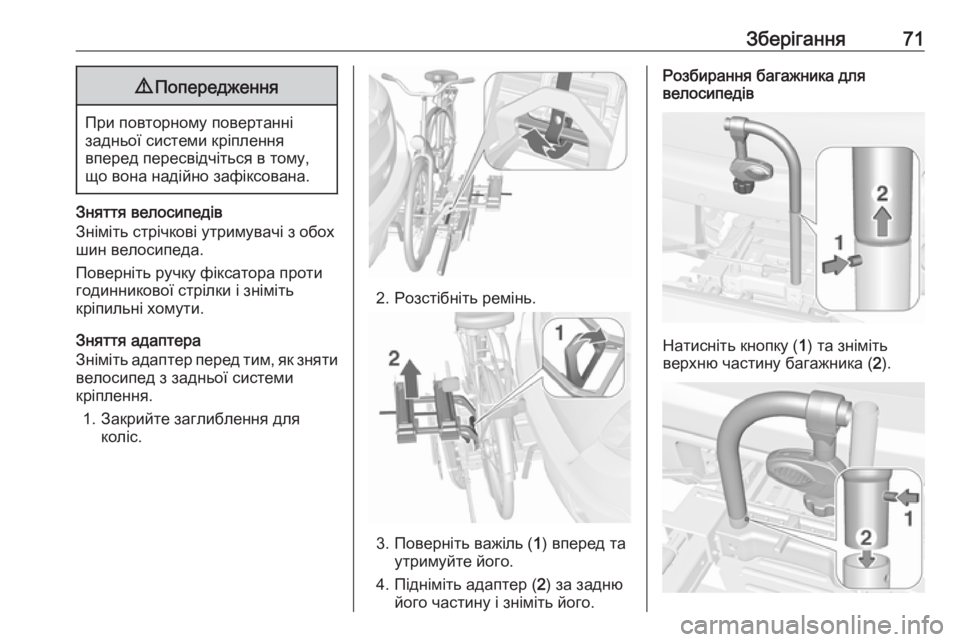

Зберігання719Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть ручку фіксатора проти
годинникової стрілки і зніміть
кріпильні хомути.
Зняття адаптера
Зніміть адаптер перед тим, як зняти
велосипед з задньої системи
кріплення.
1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.
3. Поверніть важіль ( 1) вперед та
утримуйте його.
4. Підніміть адаптер ( 2) за задню
його частину і зніміть його.
Розбирання багажника для
велосипедів
Натисніть кнопку ( 1) та зніміть
верхню частину багажника ( 2).

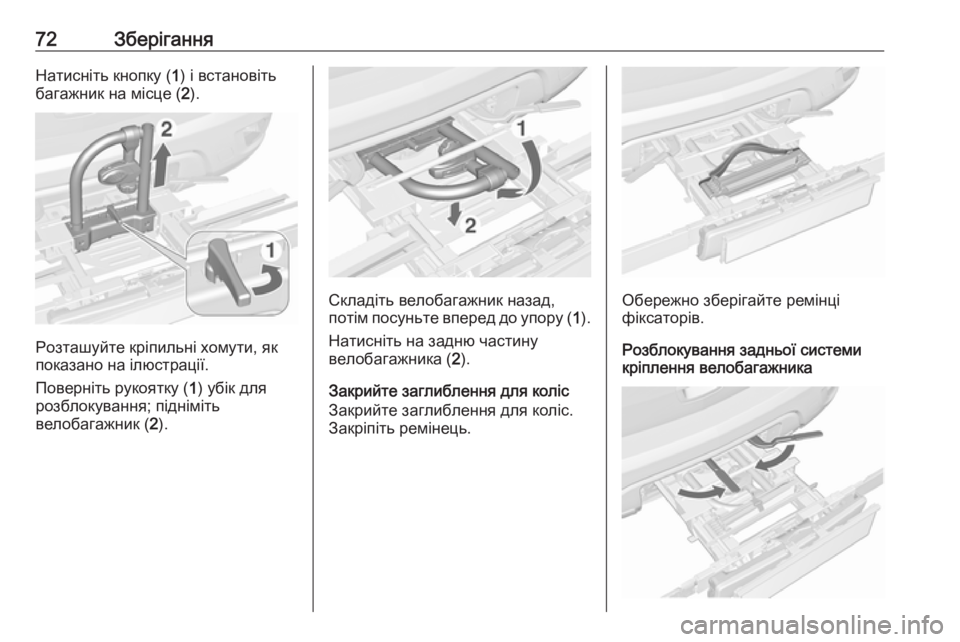

72ЗберіганняНатисніть кнопку (1) і встановіть
багажник на місце ( 2).
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку ( 1) убік для
розблокування; підніміть
велобагажник ( 2).
Складіть велобагажник назад,
потім посуньте вперед до упору ( 1).
Натисніть на задню частину велобагажника ( 2).
Закрийте заглиблення для коліс
Закрийте заглиблення для коліс.
Закріпіть ремінець.Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника

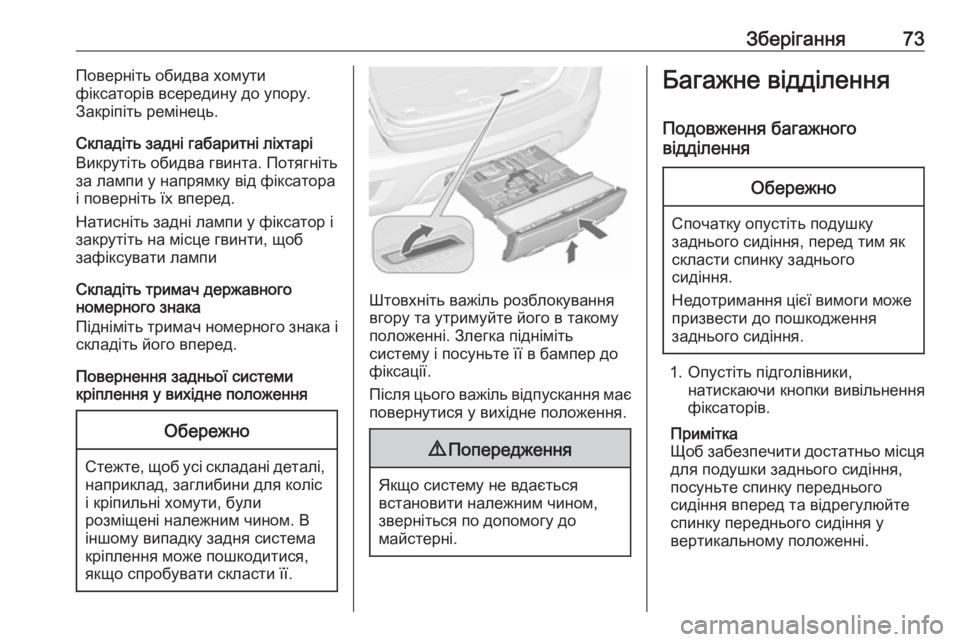

Зберігання73Поверніть обидва хомути
фіксаторів всередину до упору.
Закріпіть ремінець.
Складіть задні габаритні ліхтарі
Викрутіть обидва гвинта. Потягніть
за лампи у напрямку від фіксатора
і поверніть їх вперед.
Натисніть задні лампи у фіксатор і
закрутіть на місце гвинти, щоб
зафіксувати лампи
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі,
наприклад, заглибини для коліс
і кріпильні хомути, були
розміщені належним чином. В
іншому випадку задня система
кріплення може пошкодитися,
якщо спробувати скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему і посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Багажне відділення
Подовження багажного
відділенняОбережно
Спочатку опустіть подушку
заднього сидіння, перед тим як
скласти спинку заднього
сидіння.
Недотримання цієї вимоги може
призвести до пошкодження
заднього сидіння.
1. Опустіть підголівники, натискаючи кнопки вивільнення
фіксаторів.
Примітка
Щоб забезпечити достатньо місця для подушки заднього сидіння,
посуньте спинку переднього
сидіння вперед та відрегулюйте
спинку переднього сидіння у
вертикальному положенні.

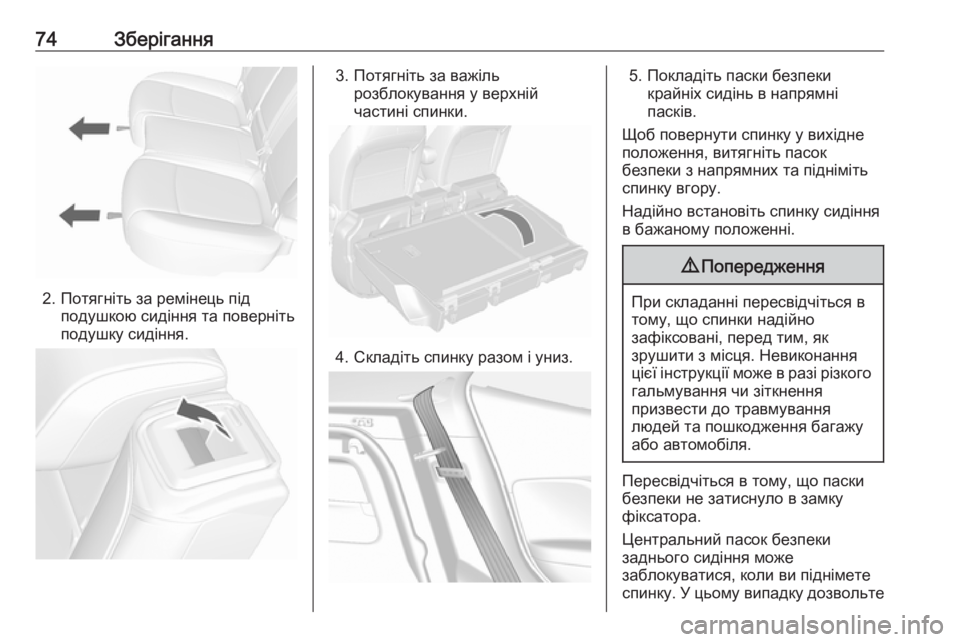

74Зберігання
2. Потягніть за ремінець підподушкою сидіння та поверніть
подушку сидіння.
3. Потягніть за важіль розблокування у верхній
частині спинки.
4. Складіть спинку разом і униз.
5. Покладіть паски безпеки крайніх сидінь в напрямні
пасків.
Щоб повернути спинку у вихідне
положення, витягніть пасок
безпеки з напрямних та підніміть
спинку вгору.
Надійно встановіть спинку сидіння в бажаному положенні.9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Пересвідчіться в тому, що паски
безпеки не затиснуло в замку
фіксатора.
Центральний пасок безпеки
заднього сидіння може
заблокуватися, коли ви піднімете
спинку. У цьому випадку дозвольте

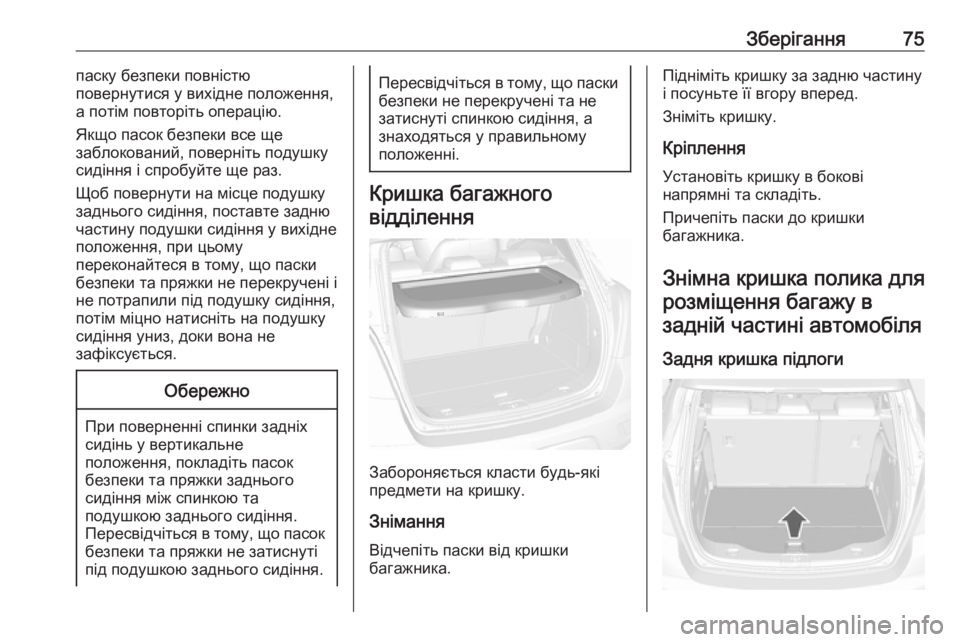

Зберігання75паску безпеки повністю
повернутися у вихідне положення,
а потім повторіть операцію.
Якщо пасок безпеки все ще
заблокований, поверніть подушку
сидіння і спробуйте ще раз.
Щоб повернути на місце подушку
заднього сидіння, поставте задню
частину подушки сидіння у вихідне
положення, при цьому
переконайтеся в тому, що паски
безпеки та пряжки не перекручені і
не потрапили під подушку сидіння,
потім міцно натисніть на подушку
сидіння униз, доки вона не
зафіксується.Обережно
При поверненні спинки задніх
сидінь у вертикальне
положення, покладіть пасок
безпеки та пряжки заднього
сидіння між спинкою та
подушкою заднього сидіння.
Пересвідчіться в тому, що пасок безпеки та пряжки не затиснуті
під подушкою заднього сидіння.
Пересвідчіться в тому, що паски безпеки не перекручені та не
затиснуті спинкою сидіння, а
знаходяться у правильному
положенні.
Кришка багажного
відділення
Забороняється класти будь-які
предмети на кришку.
Знімання
Відчепіть паски від кришки
багажника.
Підніміть кришку за задню частину і посуньте її вгору вперед.
Зніміть кришку.
Кріплення
Установіть кришку в бокові
напрямні та складіть.
Причепіть паски до кришки
багажника.
Знімна кришка полика для
розміщення багажу в
задній частині автомобіля
Задня кришка підлоги

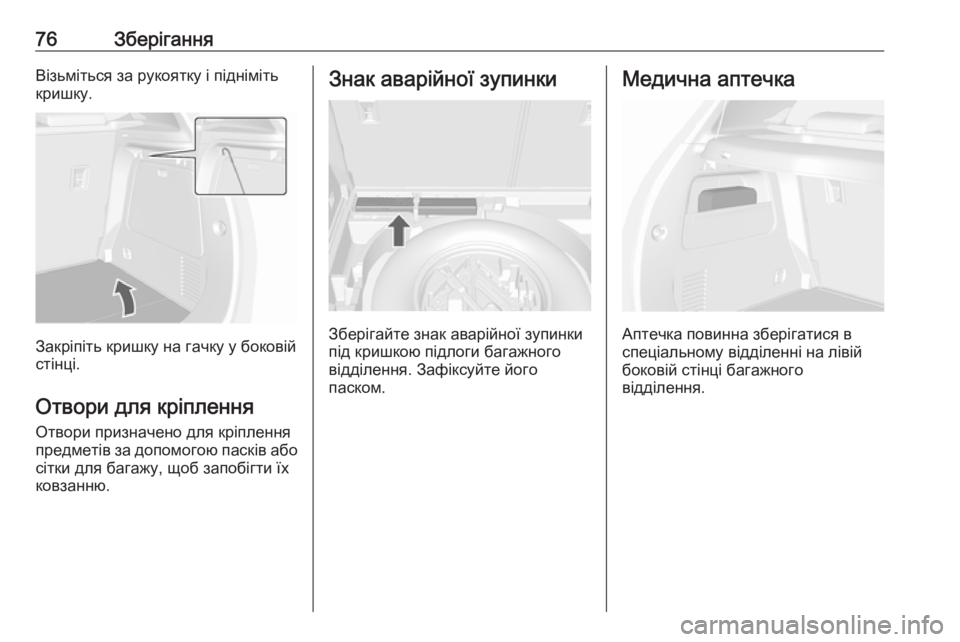

76ЗберіганняВізьміться за рукоятку і підніміть
кришку.
Закріпіть кришку на гачку у боковій
стінці.
Отвори для кріплення Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Знак аварійної зупинки
Зберігайте знак аварійної зупинки
під кришкою підлоги багажного
відділення. Зафіксуйте його
паском.
Медична аптечка
Аптечка повинна зберігатися в
спеціальному відділенні на лівій
боковій стінці багажного
відділення.

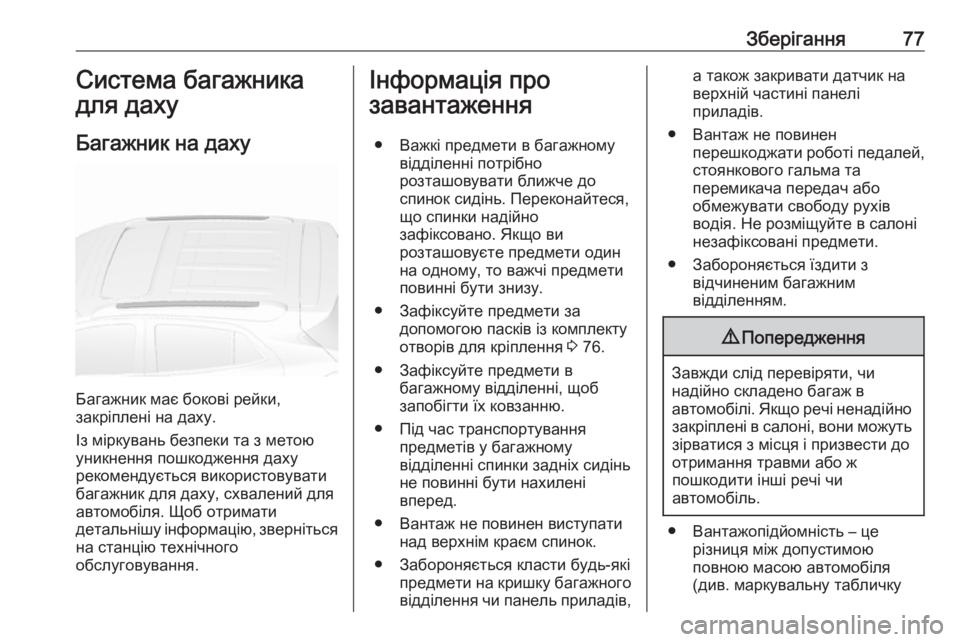

Зберігання77Система багажника
для даху
Багажник на даху
Багажник має бокові рейки,
закріплені на даху.
Із міркувань безпеки та з метою
уникнення пошкодження даху
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться
на станцію технічного
обслуговування.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно
зафіксовано. Якщо ви
розташовуєте предмети один
на одному, то важчі предмети
повинні бути знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 76.
● Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
● Під час транспортування предметів у багажному
відділенні спинки задніх сидінь
не повинні бути нахилені
вперед.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів,а також закривати датчик на
верхній частині панелі
приладів.
● Вантаж не повинен перешкоджати роботі педалей,
стоянкового гальма та
перемикача передач або
обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку

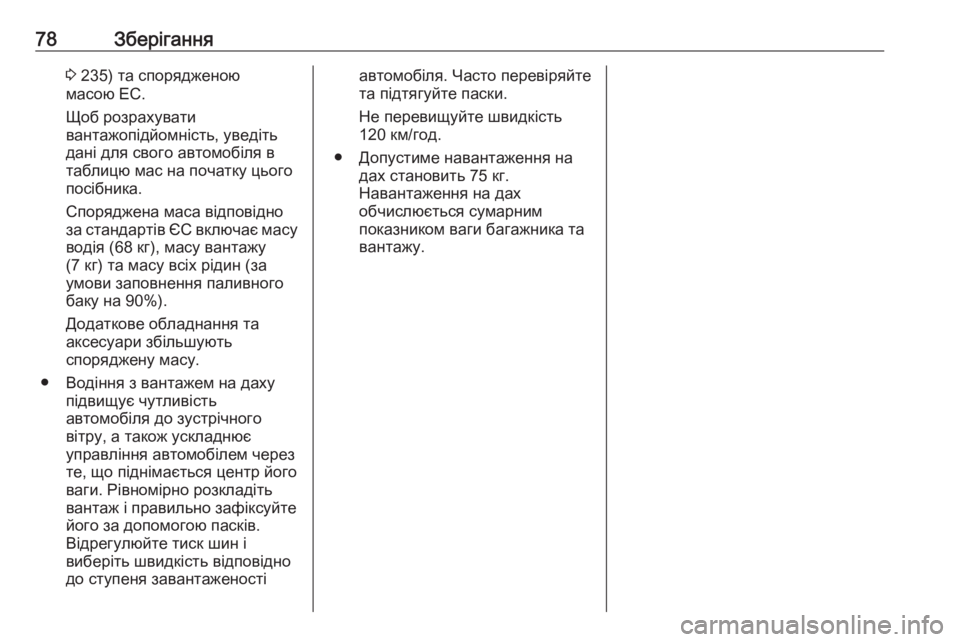

78Зберігання3 235) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля в
таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженостіавтомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
● Допустиме навантаження на дах становить 75 кг.
Навантаження на дах
обчислюється сумарним
показником ваги багажника та
вантажу.
