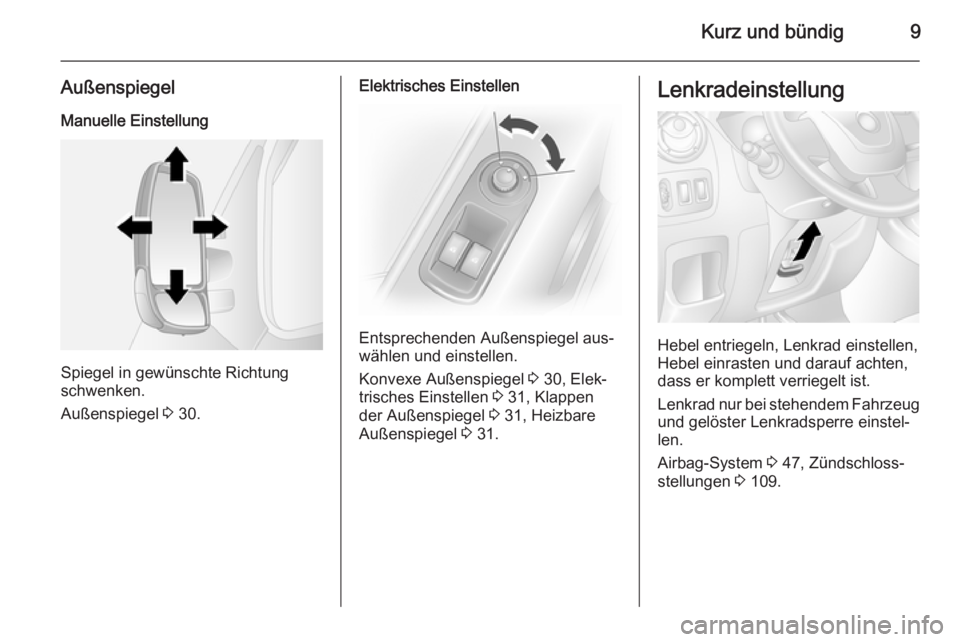

Page 11 of 209
Kurz und bündig9
Außenspiegel
Manuelle Einstellung
Spiegel in gewünschte Richtung
schwenken.
Außenspiegel 3 30.
Elektrisches Einstellen
Entsprechenden Außenspiegel aus‐
wählen und einstellen.
Konvexe Außenspiegel 3 30, Elek‐
trisches Einstellen 3 31, Klappen
der Außenspiegel 3 31, Heizbare
Außenspiegel 3 31.
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Airbag-System 3 47, Zündschloss‐
stellungen 3 109.
Page 12 of 209

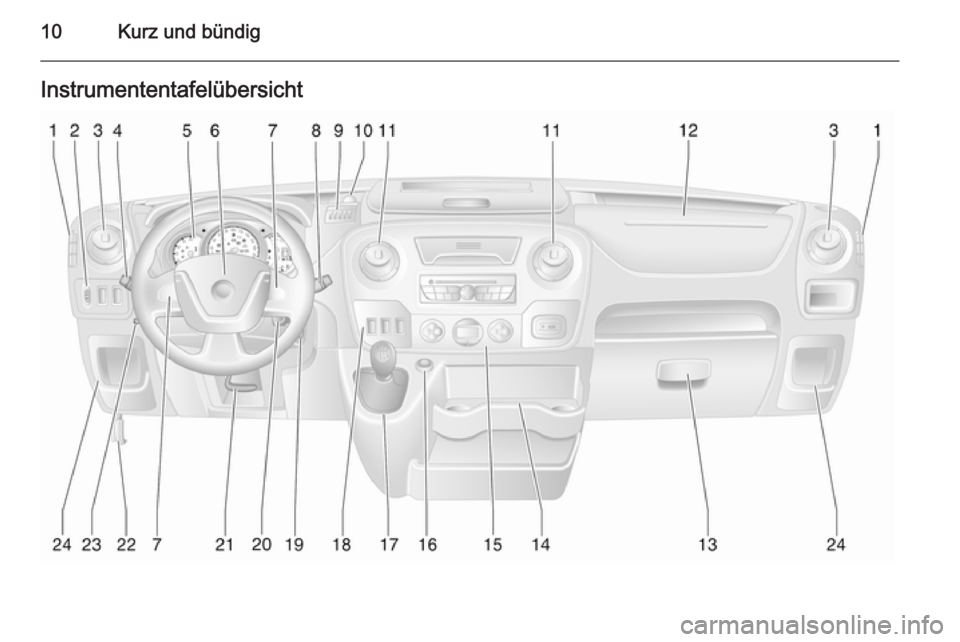

10Kurz und bündigInstrumententafelübersicht

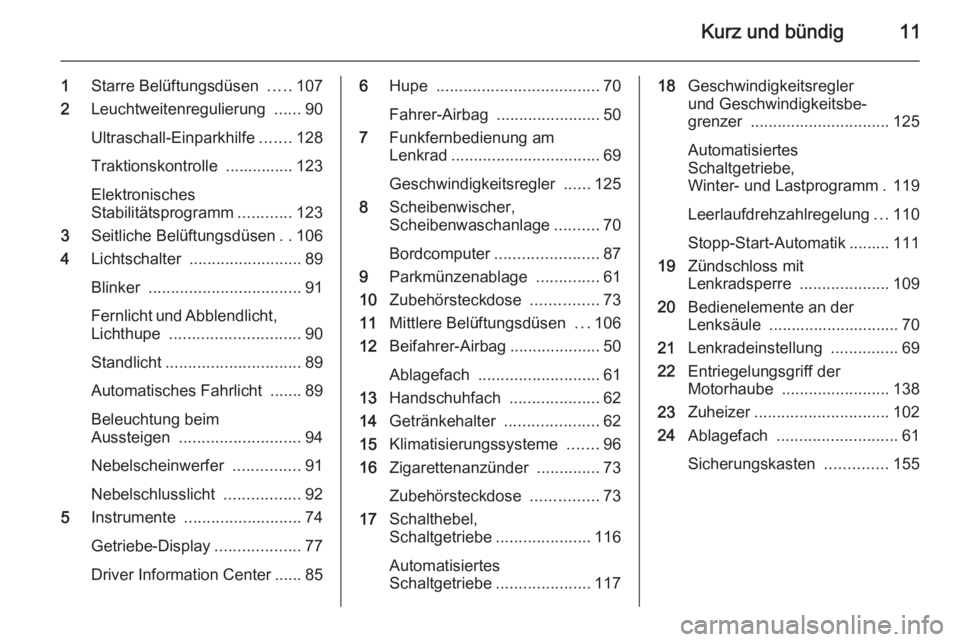

Page 13 of 209
Kurz und bündig11
1Starre Belüftungsdüsen .....107
2 Leuchtweitenregulierung ......90
Ultraschall-Einparkhilfe .......128
Traktionskontrolle ............... 123
Elektronisches
Stabilitätsprogramm ............123
3 Seitliche Belüftungsdüsen ..106
4 Lichtschalter ......................... 89
Blinker .................................. 91
Fernlicht und Abblendlicht,
Lichthupe ............................. 90
Standlicht .............................. 89
Automatisches Fahrlicht ....... 89
Beleuchtung beim
Aussteigen ........................... 94
Nebelscheinwerfer ...............91
Nebelschlusslicht .................92
5 Instrumente .......................... 74
Getriebe-Display ...................77
Driver Information Center ...... 856 Hupe .................................... 70
Fahrer-Airbag ....................... 50
7 Funkfernbedienung am
Lenkrad ................................. 69
Geschwindigkeitsregler ......125
8 Scheibenwischer,
Scheibenwaschanlage ..........70
Bordcomputer ....................... 87
9 Parkmünzenablage ..............61
10 Zubehörsteckdose ...............73
11 Mittlere Belüftungsdüsen ...106
12 Beifahrer-Airbag ....................50
Ablagefach ........................... 61
13 Handschuhfach ....................62
14 Getränkehalter .....................62
15 Klimatisierungssysteme .......96
16 Zigarettenanzünder ..............73
Zubehörsteckdose ...............73
17 Schalthebel,
Schaltgetriebe .....................116
Automatisiertes
Schaltgetriebe .....................11718Geschwindigkeitsregler
und Geschwindigkeitsbe‐
grenzer ............................... 125
Automatisiertes
Schaltgetriebe,
Winter- und Lastprogramm . 119
Leerlaufdrehzahlregelung ...110
Stopp-Start-Automatik ......... 111
19 Zündschloss mit
Lenkradsperre ....................109
20 Bedienelemente an der
Lenksäule ............................. 70
21 Lenkradeinstellung ...............69
22 Entriegelungsgriff der
Motorhaube ........................ 138
23 Zuheizer .............................. 102
24 Ablagefach ........................... 61
Sicherungskasten ..............155

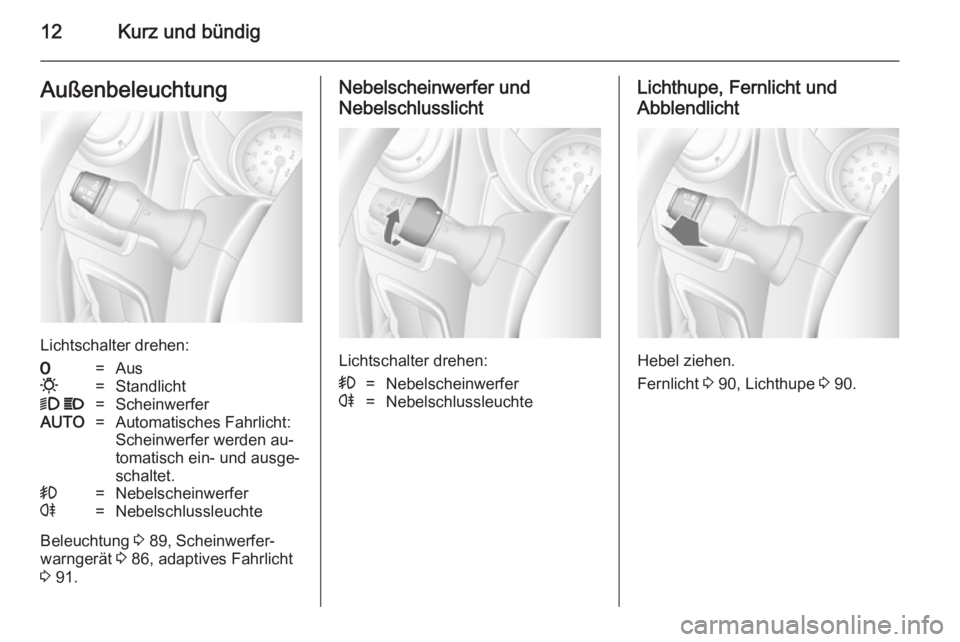

Page 14 of 209
12Kurz und bündigAußenbeleuchtung
Lichtschalter drehen:
7=Aus0=Standlicht9 P=ScheinwerferAUTO=Automatisches Fahrlicht:
Scheinwerfer werden au‐
tomatisch ein- und ausge‐
schaltet.>=Nebelscheinwerferr=Nebelschlussleuchte
Beleuchtung 3 89, Scheinwerfer‐
warngerät 3 86, adaptives Fahrlicht
3 91.
Nebelscheinwerfer und
Nebelschlusslicht
Lichtschalter drehen:
>=Nebelscheinwerferr=NebelschlussleuchteLichthupe, Fernlicht und
Abblendlicht
Hebel ziehen.
Fernlicht 3 90, Lichthupe 3 90.

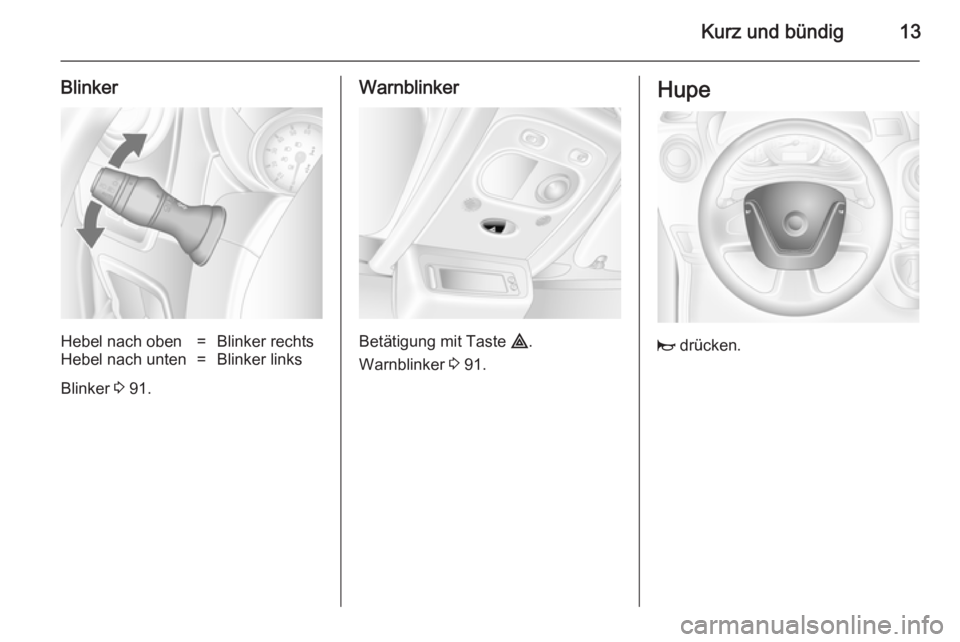

Page 15 of 209
Kurz und bündig13
BlinkerHebel nach oben=Blinker rechtsHebel nach unten=Blinker links
Blinker 3 91.
Warnblinker
Betätigung mit Taste ¨.
Warnblinker 3 91.
Hupe
j drücken.
Page 16 of 209
14Kurz und bündigScheibenwischer und
Waschanlage
Scheibenwischer0=ausP=Intervallschaltung bzw. auto‐
matisches Wischen mit
Regensensor1=langsam2=schnell
Scheibenwischer, Wischautomatik
mit Regensensor 3 70, Scheiben‐
wischerwechsel 3 144.
Scheibenwaschanlage
Hebel ziehen.
kurz
ziehen=einmaliges Wischen und
Waschflüssigkeit wird auf die Windschutzscheibe
gesprühtlang
ziehen=mehrere Wischvorgänge
und Waschflüssigkeit
wird auf die Windschutz‐
scheibe gesprüht
Scheibenwaschanlage 3 70, Schei‐
benwischerwechsel 3 144, Wasch‐
flüssigkeit 3 141.
Klimatisierung
Heckscheibenheizung,
heizbare Außenspiegel
Die Heizung wird durch Drücken der
Taste Ü eingeschaltet.
Heizbare Außenspiegel 3 31, heiz‐
bare Heckscheibe 3 34.
Page 17 of 209
Kurz und bündig15
Entfeuchtung und Enteisung der
Scheiben
■ Luftverteilung auf V.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf höchste Stufe stellen.
■ Kühlung AC ein.
■ Taste Ü drücken.
Klimatisierungssystem 3 96.
Bei Fahrzeugen mit elektronischer
Klimatisierungsautomatik Taste V
drücken. Temperatur und Luftvertei‐
lung stellen sich automatisch ein, das
Gebläse läuft auf einer hohen Stufe.
Elektronische Klimatisierungsauto‐
matik 3 98.Getriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug Kupplungspedal betätigen, anschließend Ring am Schalthebelnach oben ziehen und Gang einle‐
gen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Schaltgetriebe 3 116.
Page 18 of 209
16Kurz und bündig
Automatisiertes SchaltgetriebeN=Neutral- bzw. Leerlauf‐
stellungo=Fahrposition+=höherer Gang-=niedrigerer GangA/M=Wechsel zwischen Automa‐
tik- und Manuell-ModusR=Rückwärtsgang
Automatisiertes Schaltgetriebe
3 117.
Losfahren
Vor dem Losfahren prüfen ■ Reifendruck und -zustand 3 158,
3 198.
■ Motorölstand und Flüssigkeits‐ stände 3 138.
■ Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen sindfunktionsfähig sowie frei von
Schmutz, Schnee und Eis.
■ Richtige Einstellung von Spiegeln, Sitzen und Sicherheitsgurten
3 31, 3 37, 3 45.
■ Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
■ Schlüssel in Stellung A drehen
■ Um die Lenkradsperre zu lösen, Lenkrad etwas bewegen
■ Kupplung und Bremse betätigen ■ Gaspedal nicht betätigen
■ Zum Vorglühen Schlüssel auf Po‐ sition M drehen und warten, bis
Kontrollleuchte ! im Fahrerinfor‐
mationszentrum erlischt
■ Schlüssel in Stellung D drehen und
loslassen
Motor anlassen 3 109.
Page 19 of 209
Kurz und bündig17
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder Stillstand lässt sich unter be‐
stimmten Bedingungen folgenderma‐ ßen ein Autostop aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf N stellen
■ Kupplungspedal loslassen
Ein Autostop wird durch das Auf‐
leuchten der grünen Anzeige Ï im
Instrument angezeigt.
Kupplungspedal erneut betätigen, um
den Motor wieder zu starten.
Stopp-Start-Automatik 3 111.
AbstellenAchtung
Fahrzeug nicht auf entzündbaren
Oberflächen abstellen. Die hohe
Temperatur des Abgassystems
kann zu einem Entzünden der
Oberfläche führen.
■ Parkbremse immer anziehen, ohne
den Entriegelungsknopf zu betäti‐
gen. Im Gefälle oder an einer Stei‐
gung so fest wie möglich anziehen. Gleichzeitig Fußbremse betätigen,
um die Betätigungskräfte der Park‐
bremse zu verringern.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vorAusschalten der Zündung ersten
Gang einlegen. An einer Steigung
zusätzlich Vorderräder vom Bord‐
stein wegdrehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen.
Zusätzlich Vorderräder zum Bord‐
stein hindrehen.
■ Nach Fahren mit hohen Motordreh‐
zahlen bzw. hoher Motorbelastung
Motor zum Schutz des Turboladers vor dem Abstellen kurzzeitig mit
niedriger Belastung bzw. ca. 30 Se‐ kunden im Leerlauf laufen lassen.
■ Den Motor ausschalten. Zünd‐ schlüssel auf Position St drehen
und abziehen. Lenkrad drehen, bis die Lenkradsperre einrastet.
■ Die Fenster schließen.
■ Verriegeln Sie das Fahrzeug. Diebstahlwarnanlage aktivieren
3 28.
■ Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 137.
Schlüssel, Verriegelung 3 18, Fahr‐
zeug für längeren Zeitraum abstellen 3 136.
Page 20 of 209
18Schlüssel, Türen, FensterSchlüssel, Türen,
FensterSchlüssel, Verriegelung ...............18
Türen ........................................... 24
Fahrzeugsicherung ......................28
Außenspiegel ............................... 30
Innenspiegel ................................ 32
Fenster ......................................... 32
Dach ............................................ 35Schlüssel, Verriegelung
Schlüssel
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Passoder auf einem abnehmbaren Anhän‐
ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer an‐
gegeben werden, da diese ein Be‐
standteil der Wegfahrsperre ist.
Schlösser 3 171.
Car Pass
Der Car Pass enthält sicherheits‐ relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Fahrzeugdaten
zur Durchführung bestimmter Arbei‐
ten benötigt.Funkfernbedienung
Für die Bedienung von
■ Zentralverriegelung
■ Diebstahlsicherung
■ Diebstahlwarnanlage
Je nach Modell kann das Fahrzeug
mit einer 2-Tasten- oder einer
3-Tasten-Fernbedienung ausgestat‐
tet sein.
Die Fernbedienung hat eine Reich‐
weite von ca. 5 Metern. Diese kann durch äußere Einflüsse sinken. Die
Warnblinker bestätigen die Betäti‐
gung.
