Page 21 of 209

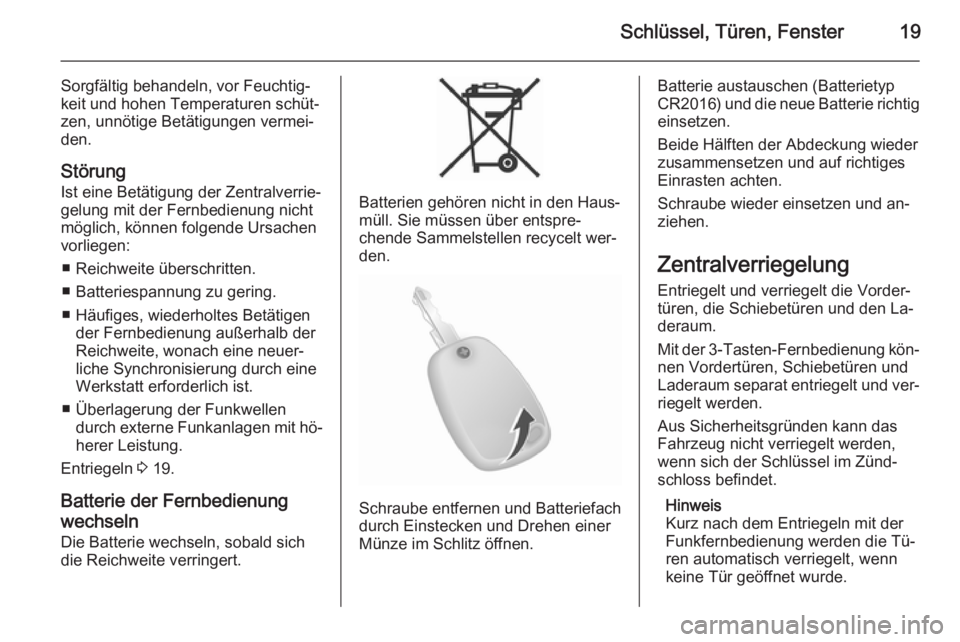

Schlüssel, Türen, Fenster19
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Fernbedienung nicht
möglich, können folgende Ursachen
vorliegen:
■ Reichweite überschritten.
■ Batteriespannung zu gering.
■ Häufiges, wiederholtes Betätigen der Fernbedienung außerhalb der
Reichweite, wonach eine neuer‐
liche Synchronisierung durch eine
Werkstatt erforderlich ist.
■ Überlagerung der Funkwellen durch externe Funkanlagen mit hö‐herer Leistung.
Entriegeln 3 19.
Batterie der Fernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐ müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Schraube entfernen und Batteriefach
durch Einstecken und Drehen einer
Münze im Schlitz öffnen.
Batterie austauschen (Batterietyp
CR2016 ) und die neue Batterie richtig
einsetzen.
Beide Hälften der Abdeckung wieder
zusammensetzen und auf richtiges
Einrasten achten.
Schraube wieder einsetzen und an‐ ziehen.
Zentralverriegelung
Entriegelt und verriegelt die Vorder‐
türen, die Schiebetüren und den La‐
deraum.
Mit der 3-Tasten -Fernbedienung kön‐
nen Vordertüren, Schiebetüren und
Laderaum separat entriegelt und ver‐
riegelt werden.
Aus Sicherheitsgründen kann das
Fahrzeug nicht verriegelt werden,
wenn sich der Schlüssel im Zünd‐
schloss befindet.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die Tü‐
ren automatisch verriegelt, wenn
keine Tür geöffnet wurde.

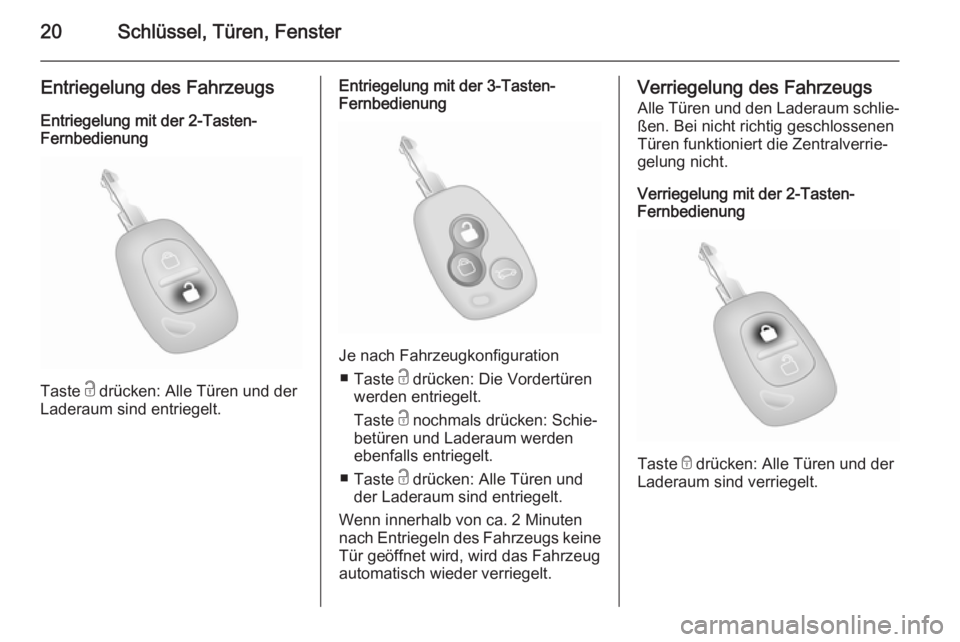

Page 22 of 209
20Schlüssel, Türen, Fenster
Entriegelung des FahrzeugsEntriegelung mit der 2-Tasten-
Fernbedienung
Taste c drücken: Alle Türen und der
Laderaum sind entriegelt.
Entriegelung mit der 3-Tasten-
Fernbedienung
Je nach Fahrzeugkonfiguration
■ Taste c drücken: Die Vordertüren
werden entriegelt.
Taste c nochmals drücken: Schie‐
betüren und Laderaum werden
ebenfalls entriegelt.
■ Taste c drücken: Alle Türen und
der Laderaum sind entriegelt.
Wenn innerhalb von ca. 2 Minuten
nach Entriegeln des Fahrzeugs keine
Tür geöffnet wird, wird das Fahrzeug
automatisch wieder verriegelt.
Verriegelung des Fahrzeugs
Alle Türen und den Laderaum schlie‐ ßen. Bei nicht richtig geschlossenenTüren funktioniert die Zentralverrie‐gelung nicht.
Verriegelung mit der 2-Tasten-
Fernbedienung
Taste e drücken: Alle Türen und der
Laderaum sind verriegelt.

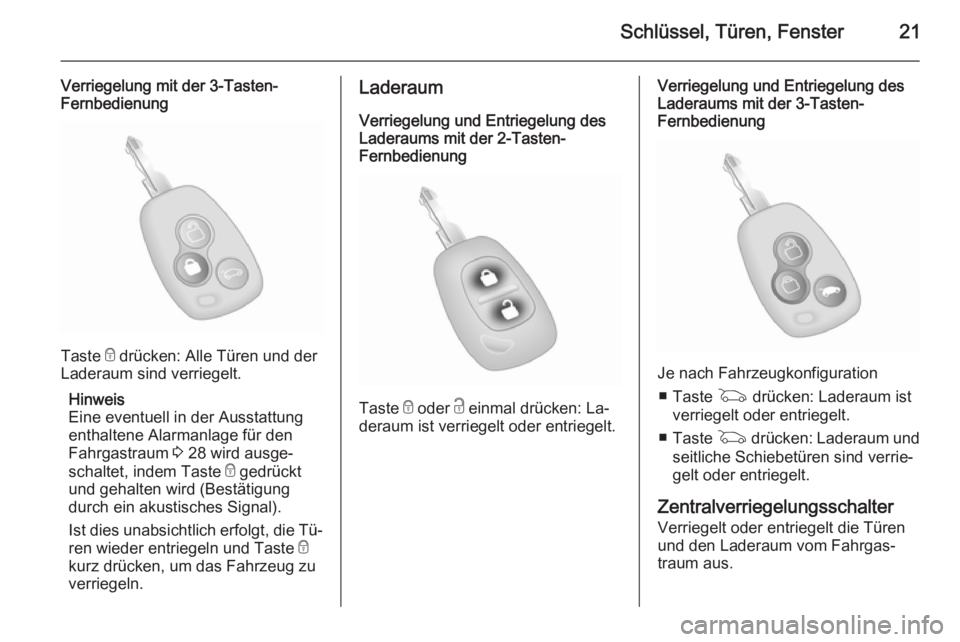

Page 23 of 209
Schlüssel, Türen, Fenster21
Verriegelung mit der 3-Tasten-
Fernbedienung
Taste e drücken: Alle Türen und der
Laderaum sind verriegelt.
Hinweis
Eine eventuell in der Ausstattung
enthaltene Alarmanlage für den
Fahrgastraum 3 28 wird ausge‐
schaltet, indem Taste e gedrückt
und gehalten wird (Bestätigung durch ein akustisches Signal).
Ist dies unabsichtlich erfolgt, die Tü‐
ren wieder entriegeln und Taste e
kurz drücken, um das Fahrzeug zu
verriegeln.
Laderaum
Verriegelung und Entriegelung des
Laderaums mit der 2-Tasten-
Fernbedienung
Taste e oder c einmal drücken: La‐
deraum ist verriegelt oder entriegelt.
Verriegelung und Entriegelung des
Laderaums mit der 3-Tasten-
Fernbedienung
Je nach Fahrzeugkonfiguration
■ Taste G drücken: Laderaum ist
verriegelt oder entriegelt.
■ Taste G drücken: Laderaum und
seitliche Schiebetüren sind verrie‐ gelt oder entriegelt.
Zentralverriegelungsschalter Verriegelt oder entriegelt die Türenund den Laderaum vom Fahrgas‐
traum aus.
Page 24 of 209

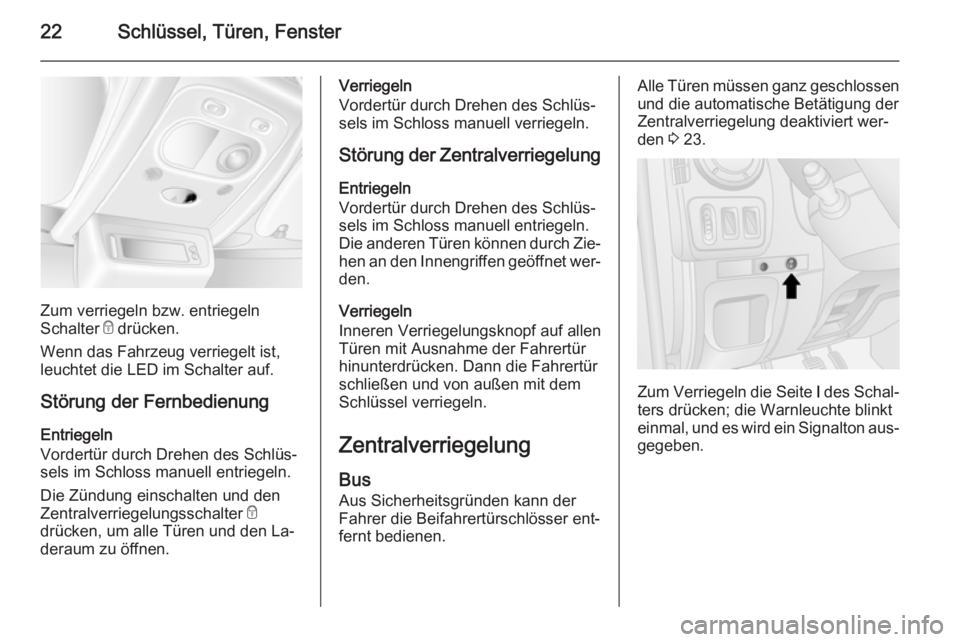

22Schlüssel, Türen, Fenster
Zum verriegeln bzw. entriegeln
Schalter e drücken.
Wenn das Fahrzeug verriegelt ist, leuchtet die LED im Schalter auf.
Störung der Fernbedienung Entriegeln
Vordertür durch Drehen des Schlüs‐ sels im Schloss manuell entriegeln.
Die Zündung einschalten und den
Zentralverriegelungsschalter e
drücken, um alle Türen und den La‐
deraum zu öffnen.
Verriegeln
Vordertür durch Drehen des Schlüs‐
sels im Schloss manuell verriegeln.
Störung der Zentralverriegelung
Entriegeln
Vordertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln. Die anderen Türen können durch Zie‐ hen an den Innengriffen geöffnet wer‐den.
Verriegeln
Inneren Verriegelungsknopf auf allen
Türen mit Ausnahme der Fahrertür
hinunterdrücken. Dann die Fahrertür
schließen und von außen mit dem
Schlüssel verriegeln.
Zentralverriegelung
Bus Aus Sicherheitsgründen kann derFahrer die Beifahrertürschlösser ent‐
fernt bedienen.Alle Türen müssen ganz geschlossen
und die automatische Betätigung der
Zentralverriegelung deaktiviert wer‐
den 3 23.
Zum Verriegeln die Seite l des Schal‐
ters drücken; die Warnleuchte blinkt
einmal, und es wird ein Signalton aus‐
gegeben.

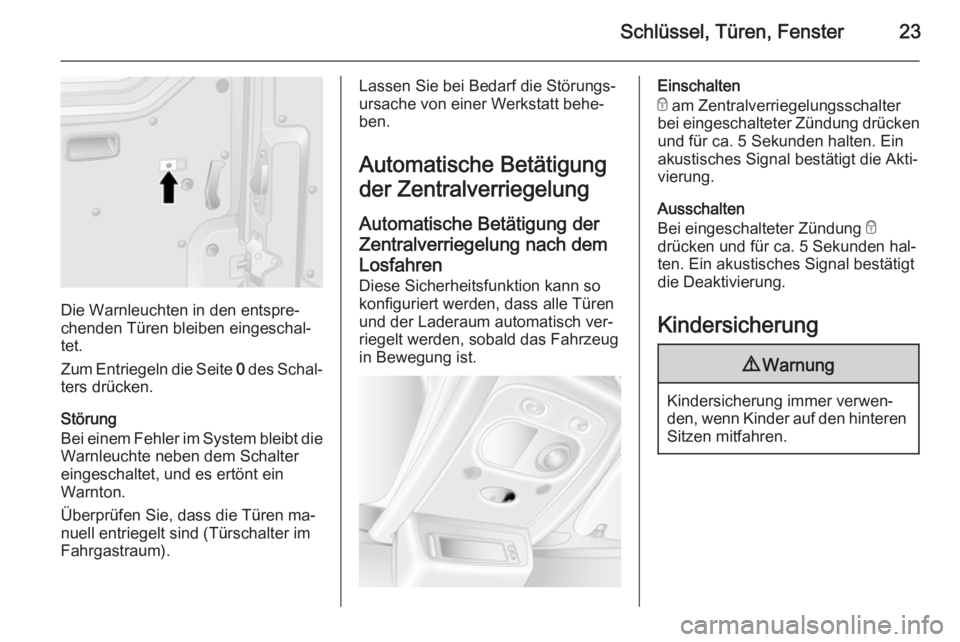

Page 25 of 209
Schlüssel, Türen, Fenster23
Die Warnleuchten in den entspre‐
chenden Türen bleiben eingeschal‐
tet.
Zum Entriegeln die Seite 0 des Schal‐
ters drücken.
Störung
Bei einem Fehler im System bleibt die
Warnleuchte neben dem Schalter
eingeschaltet, und es ertönt ein
Warnton.
Überprüfen Sie, dass die Türen ma‐
nuell entriegelt sind (Türschalter im
Fahrgastraum).
Lassen Sie bei Bedarf die Störungs‐ ursache von einer Werkstatt behe‐
ben.
Automatische Betätigung
der Zentralverriegelung
Automatische Betätigung der Zentralverriegelung nach dem
Losfahren Diese Sicherheitsfunktion kann so
konfiguriert werden, dass alle Türen
und der Laderaum automatisch ver‐
riegelt werden, sobald das Fahrzeug
in Bewegung ist.Einschalten
e am Zentralverriegelungsschalter
bei eingeschalteter Zündung drücken und für ca. 5 Sekunden halten. Einakustisches Signal bestätigt die Akti‐
vierung.
Ausschalten
Bei eingeschalteter Zündung e
drücken und für ca. 5 Sekunden hal‐ ten. Ein akustisches Signal bestätigtdie Deaktivierung.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.

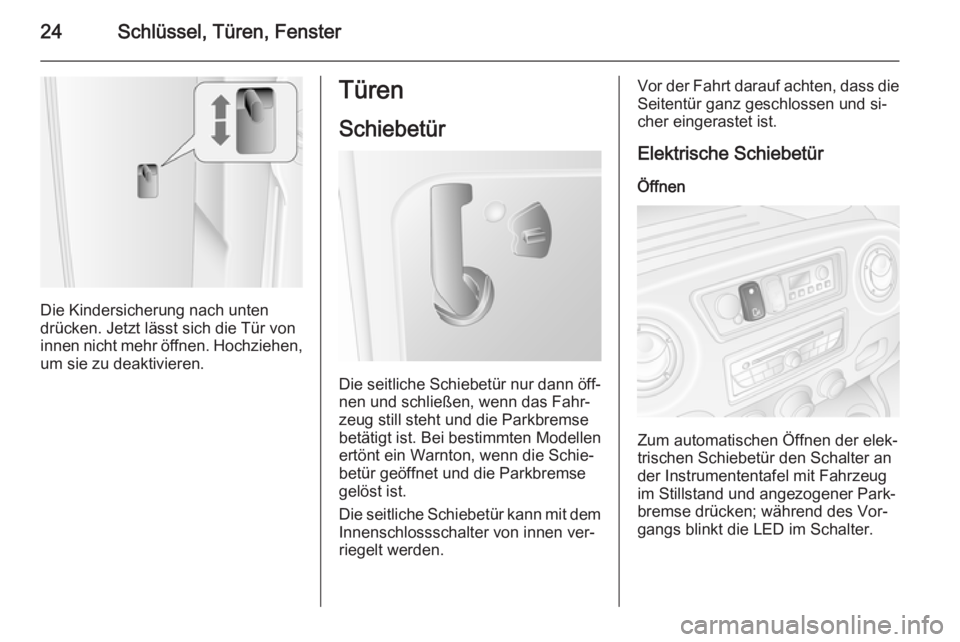

Page 26 of 209
24Schlüssel, Türen, Fenster
Die Kindersicherung nach unten
drücken. Jetzt lässt sich die Tür von
innen nicht mehr öffnen. Hochziehen,
um sie zu deaktivieren.
Türen
Schiebetür
Die seitliche Schiebetür nur dann öff‐
nen und schließen, wenn das Fahr‐
zeug still steht und die Parkbremse
betätigt ist. Bei bestimmten Modellen
ertönt ein Warnton, wenn die Schie‐
betür geöffnet und die Parkbremse
gelöst ist.
Die seitliche Schiebetür kann mit dem
Innenschlossschalter von innen ver‐
riegelt werden.
Vor der Fahrt darauf achten, dass die
Seitentür ganz geschlossen und si‐
cher eingerastet ist.
Elektrische Schiebetür
Öffnen
Zum automatischen Öffnen der elek‐
trischen Schiebetür den Schalter an
der Instrumententafel mit Fahrzeug
im Stillstand und angezogener Park‐
bremse drücken; während des Vor‐
gangs blinkt die LED im Schalter.

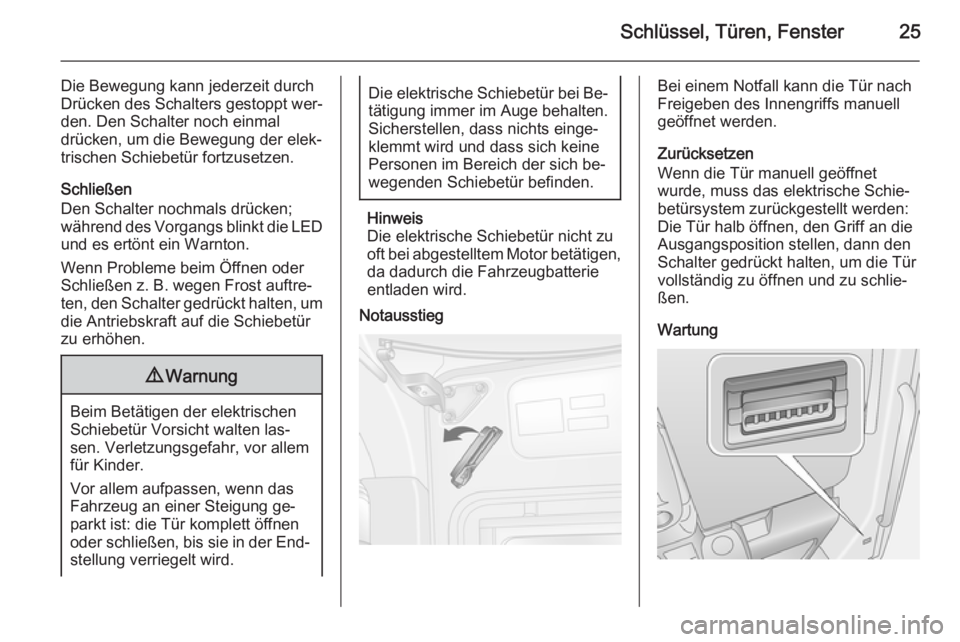

Page 27 of 209
Schlüssel, Türen, Fenster25
Die Bewegung kann jederzeit durch
Drücken des Schalters gestoppt wer‐ den. Den Schalter noch einmal
drücken, um die Bewegung der elek‐
trischen Schiebetür fortzusetzen.
Schließen
Den Schalter nochmals drücken;
während des Vorgangs blinkt die LED
und es ertönt ein Warnton.
Wenn Probleme beim Öffnen oder
Schließen z. B. wegen Frost auftre‐
ten, den Schalter gedrückt halten, um
die Antriebskraft auf die Schiebetür
zu erhöhen.9 Warnung
Beim Betätigen der elektrischen
Schiebetür Vorsicht walten las‐
sen. Verletzungsgefahr, vor allem
für Kinder.
Vor allem aufpassen, wenn das
Fahrzeug an einer Steigung ge‐
parkt ist: die Tür komplett öffnen
oder schließen, bis sie in der End‐
stellung verriegelt wird.
Die elektrische Schiebetür bei Be‐tätigung immer im Auge behalten.Sicherstellen, dass nichts einge‐
klemmt wird und dass sich keine
Personen im Bereich der sich be‐
wegenden Schiebetür befinden.
Hinweis
Die elektrische Schiebetür nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Notausstieg
Bei einem Notfall kann die Tür nach
Freigeben des Innengriffs manuell
geöffnet werden.
Zurücksetzen
Wenn die Tür manuell geöffnet
wurde, muss das elektrische Schie‐
betürsystem zurückgestellt werden:
Die Tür halb öffnen, den Griff an die
Ausgangsposition stellen, dann den
Schalter gedrückt halten, um die Tür
vollständig zu öffnen und zu schlie‐
ßen.
Wartung

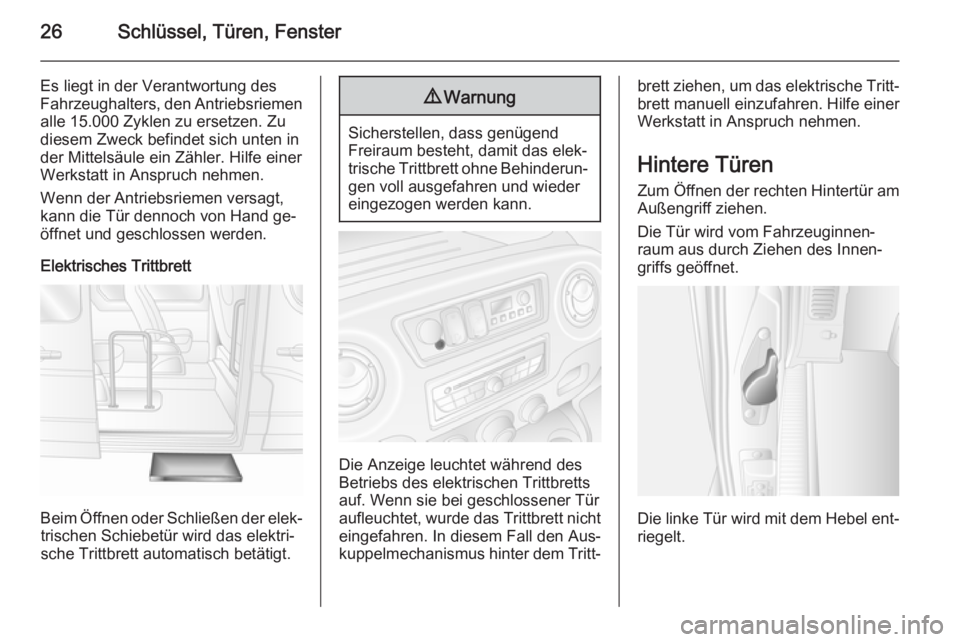

Page 28 of 209
26Schlüssel, Türen, Fenster
Es liegt in der Verantwortung des
Fahrzeughalters, den Antriebsriemen
alle 15.000 Zyklen zu ersetzen. Zu
diesem Zweck befindet sich unten in
der Mittelsäule ein Zähler. Hilfe einer
Werkstatt in Anspruch nehmen.
Wenn der Antriebsriemen versagt,
kann die Tür dennoch von Hand ge‐
öffnet und geschlossen werden.
Elektrisches Trittbrett
Beim Öffnen oder Schließen der elek‐ trischen Schiebetür wird das elektri‐
sche Trittbrett automatisch betätigt.
9 Warnung
Sicherstellen, dass genügend
Freiraum besteht, damit das elek‐ trische Trittbrett ohne Behinderun‐ gen voll ausgefahren und wieder
eingezogen werden kann.
Die Anzeige leuchtet während des
Betriebs des elektrischen Trittbretts
auf. Wenn sie bei geschlossener Tür
aufleuchtet, wurde das Trittbrett nicht eingefahren. In diesem Fall den Aus‐
kuppelmechanismus hinter dem Tritt‐
brett ziehen, um das elektrische Tritt‐ brett manuell einzufahren. Hilfe einer
Werkstatt in Anspruch nehmen.
Hintere Türen
Zum Öffnen der rechten Hintertür am Außengriff ziehen.
Die Tür wird vom Fahrzeuginnen‐
raum aus durch Ziehen des Innen‐
griffs geöffnet.
Die linke Tür wird mit dem Hebel ent‐ riegelt.

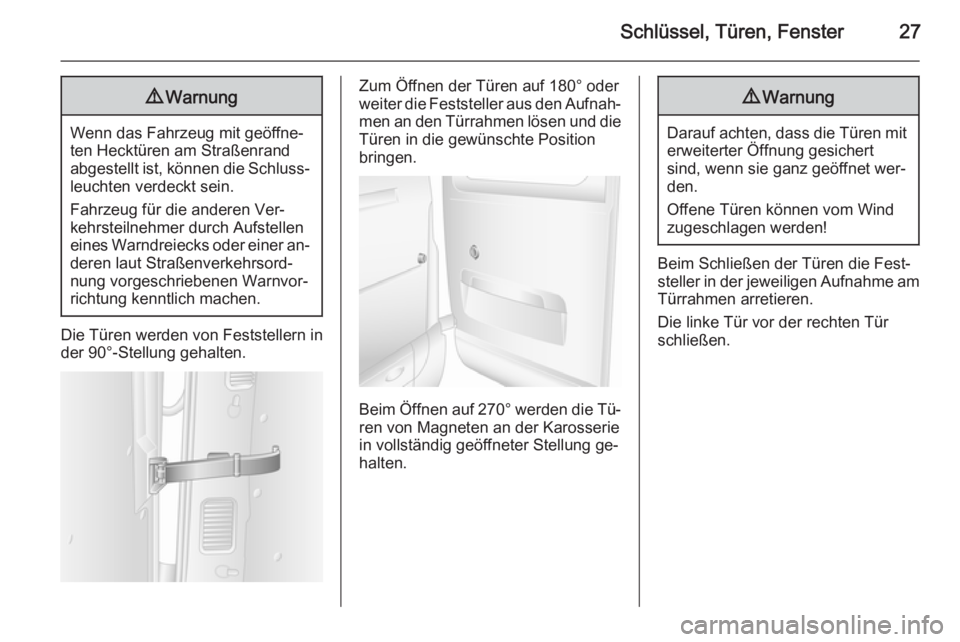

Page 29 of 209
Schlüssel, Türen, Fenster279Warnung
Wenn das Fahrzeug mit geöffne‐
ten Hecktüren am Straßenrand
abgestellt ist, können die Schluss‐ leuchten verdeckt sein.
Fahrzeug für die anderen Ver‐
kehrsteilnehmer durch Aufstellen
eines Warndreiecks oder einer an‐
deren laut Straßenverkehrsord‐
nung vorgeschriebenen Warnvor‐
richtung kenntlich machen.
Die Türen werden von Feststellern in
der 90°-Stellung gehalten.
Zum Öffnen der Türen auf 180° oder
weiter die Feststeller aus den Aufnah‐ men an den Türrahmen lösen und die
Türen in die gewünschte Position
bringen.
Beim Öffnen auf 270° werden die Tü‐
ren von Magneten an der Karosserie in vollständig geöffneter Stellung ge‐
halten.
9 Warnung
Darauf achten, dass die Türen mit
erweiterter Öffnung gesichert
sind, wenn sie ganz geöffnet wer‐
den.
Offene Türen können vom Wind
zugeschlagen werden!
Beim Schließen der Türen die Fest‐
steller in der jeweiligen Aufnahme am
Türrahmen arretieren.
Die linke Tür vor der rechten Tür
schließen.

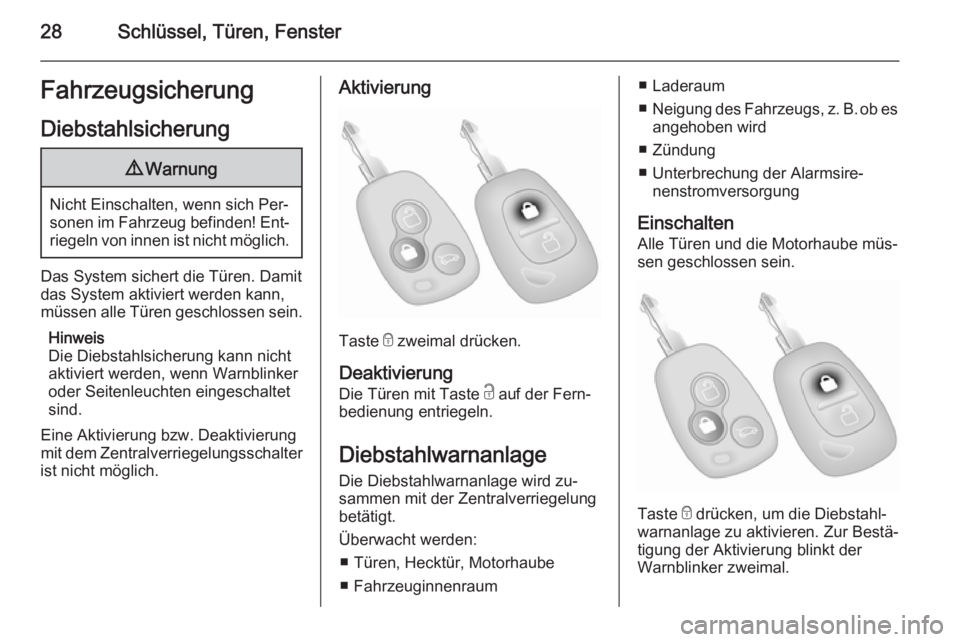

Page 30 of 209
28Schlüssel, Türen, FensterFahrzeugsicherungDiebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich Per‐
sonen im Fahrzeug befinden! Ent‐ riegeln von innen ist nicht möglich.
Das System sichert die Türen. Damit
das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Hinweis
Die Diebstahlsicherung kann nicht
aktiviert werden, wenn Warnblinker
oder Seitenleuchten eingeschaltet
sind.
Eine Aktivierung bzw. Deaktivierung
mit dem Zentralverriegelungsschalter
ist nicht möglich.
Aktivierung
Taste e zweimal drücken.
Deaktivierung
Die Türen mit Taste c auf der Fern‐
bedienung entriegeln.
DiebstahlwarnanlageDie Diebstahlwarnanlage wird zu‐sammen mit der Zentralverriegelung
betätigt.
Überwacht werden:
■ Türen, Hecktür, Motorhaube
■ Fahrzeuginnenraum
■ Laderaum
■ Neigung des Fahrzeugs, z. B. ob es
angehoben wird
■ Zündung
■ Unterbrechung der Alarmsire‐ nenstromversorgung
Einschalten Alle Türen und die Motorhaube müs‐
sen geschlossen sein.
Taste e drücken, um die Diebstahl‐
warnanlage zu aktivieren. Zur Bestä‐
tigung der Aktivierung blinkt der
Warnblinker zweimal.
