OPEL MOVANO_B 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: MOVANO_B, Model: OPEL MOVANO_B 2014Pages: 209, PDF-Größe: 4.81 MB
Page 41 of 209
Sitze, Rückhaltesysteme39
Rückenlehnen
Griff ziehen, Neigung verstellen und
Griff loslassen. Sitz muss hörbar ein‐
rasten.
Rückenlehne des gefederten Sitzes
Griff ziehen, Neigung verstellen und
Griff loslassen. Sitz muss hörbar ein‐
rasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedriger
Page 42 of 209

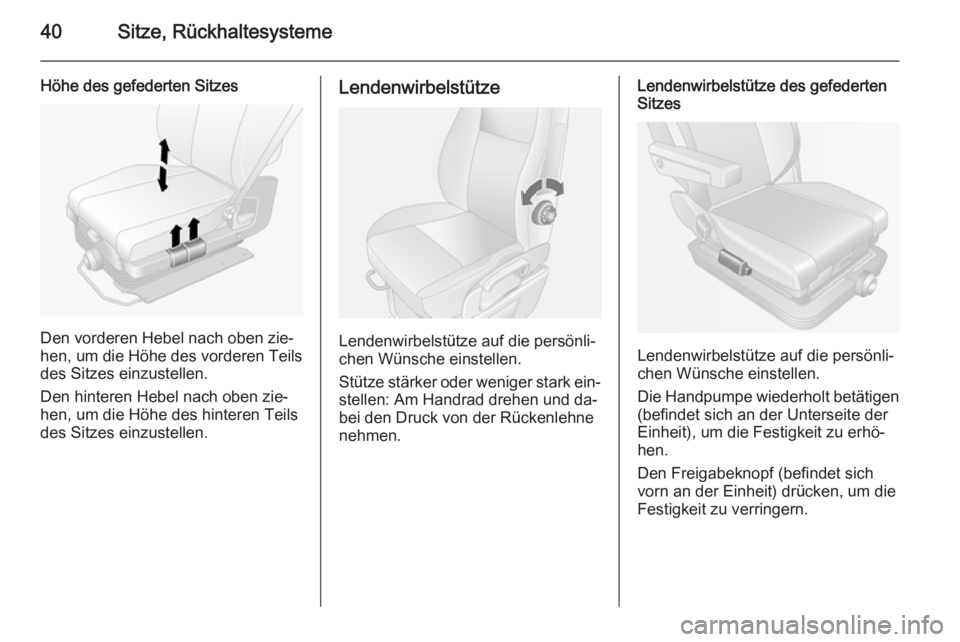

40Sitze, Rückhaltesysteme
Höhe des gefederten Sitzes
Den vorderen Hebel nach oben zie‐
hen, um die Höhe des vorderen Teils
des Sitzes einzustellen.
Den hinteren Hebel nach oben zie‐
hen, um die Höhe des hinteren Teils
des Sitzes einzustellen.
Lendenwirbelstütze
Lendenwirbelstütze auf die persönli‐
chen Wünsche einstellen.
Stütze stärker oder weniger stark ein‐
stellen: Am Handrad drehen und da‐
bei den Druck von der Rückenlehne
nehmen.
Lendenwirbelstütze des gefederten
Sitzes
Lendenwirbelstütze auf die persönli‐
chen Wünsche einstellen.
Die Handpumpe wiederholt betätigen
(befindet sich an der Unterseite der
Einheit), um die Festigkeit zu erhö‐
hen.
Den Freigabeknopf (befindet sich vorn an der Einheit) drücken, um die
Festigkeit zu verringern.
Page 43 of 209

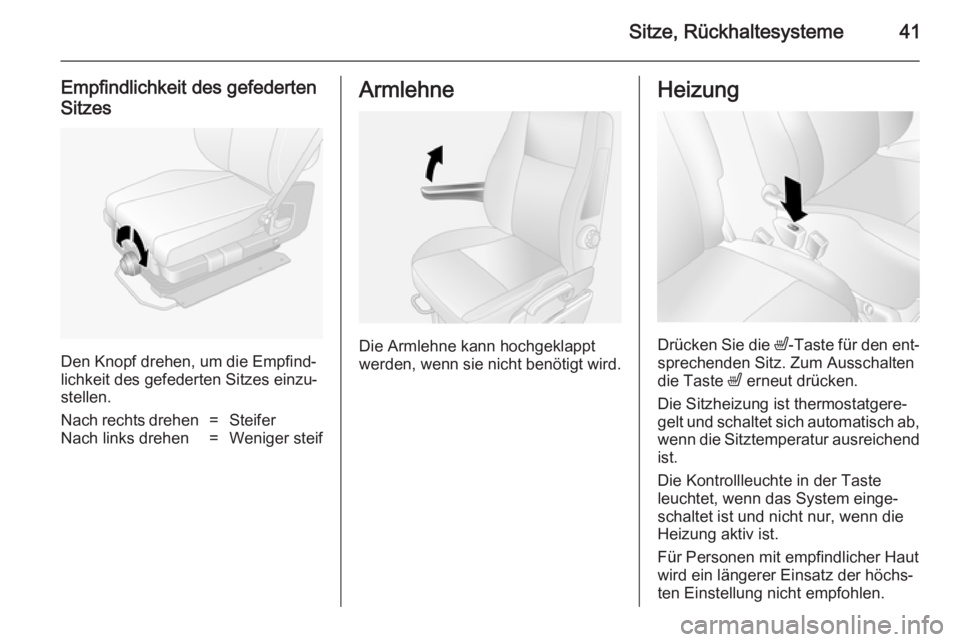

Sitze, Rückhaltesysteme41
Empfindlichkeit des gefedertenSitzes
Den Knopf drehen, um die Empfind‐
lichkeit des gefederten Sitzes einzu‐
stellen.
Nach rechts drehen=SteiferNach links drehen=Weniger steifArmlehne
Die Armlehne kann hochgeklappt
werden, wenn sie nicht benötigt wird.
Heizung
Drücken Sie die ß-Taste für den ent‐
sprechenden Sitz. Zum Ausschalten
die Taste ß erneut drücken.
Die Sitzheizung ist thermostatgere‐
gelt und schaltet sich automatisch ab,
wenn die Sitztemperatur ausreichend ist.
Die Kontrollleuchte in der Taste
leuchtet, wenn das System einge‐
schaltet ist und nicht nur, wenn die
Heizung aktiv ist.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Page 44 of 209

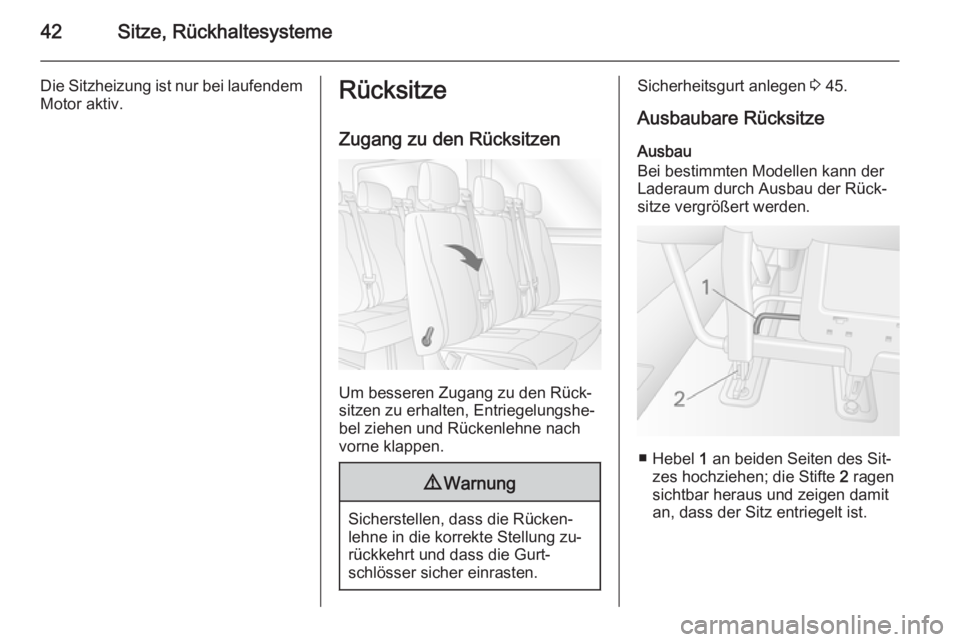

42Sitze, Rückhaltesysteme
Die Sitzheizung ist nur bei laufendem
Motor aktiv.Rücksitze
Zugang zu den Rücksitzen
Um besseren Zugang zu den Rück‐
sitzen zu erhalten, Entriegelungshe‐
bel ziehen und Rückenlehne nach
vorne klappen.
9 Warnung
Sicherstellen, dass die Rücken‐
lehne in die korrekte Stellung zu‐
rückkehrt und dass die Gurt‐
schlösser sicher einrasten.
Sicherheitsgurt anlegen 3 45.
Ausbaubare Rücksitze
Ausbau
Bei bestimmten Modellen kann der
Laderaum durch Ausbau der Rück‐
sitze vergrößert werden.
■ Hebel 1 an beiden Seiten des Sit‐
zes hochziehen; die Stifte 2 ragen
sichtbar heraus und zeigen damit an, dass der Sitz entriegelt ist.
Page 45 of 209

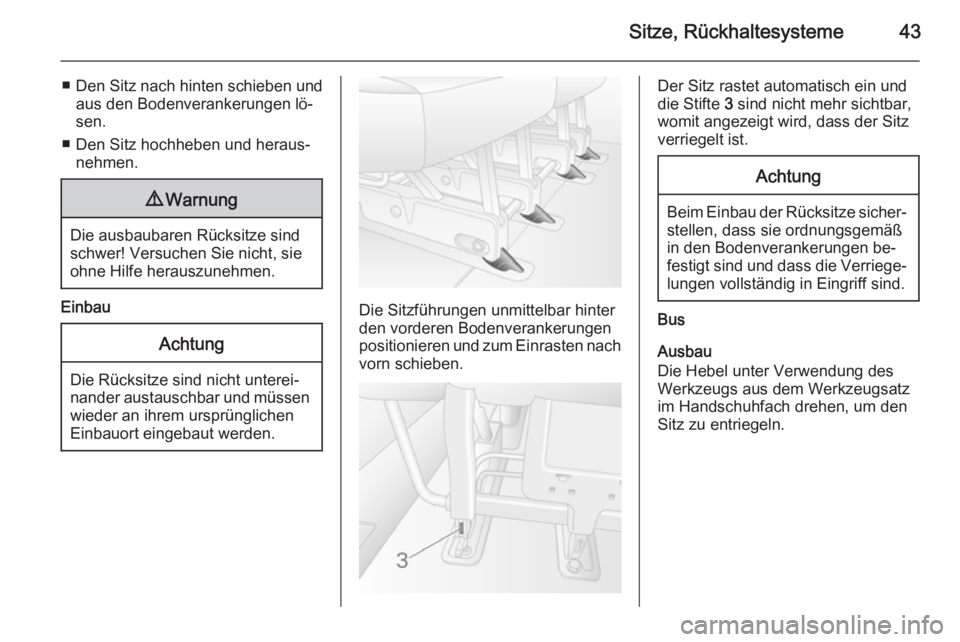

Sitze, Rückhaltesysteme43
■Den Sitz nach hinten schieben und
aus den Bodenverankerungen lö‐
sen.
■ Den Sitz hochheben und heraus‐ nehmen.9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
Achtung
Die Rücksitze sind nicht unterei‐
nander austauschbar und müssen
wieder an ihrem ursprünglichen
Einbauort eingebaut werden.
Die Sitzführungen unmittelbar hinter
den vorderen Bodenverankerungen
positionieren und zum Einrasten nach vorn schieben.
Der Sitz rastet automatisch ein und
die Stifte 3 sind nicht mehr sichtbar,
womit angezeigt wird, dass der Sitz
verriegelt ist.Achtung
Beim Einbau der Rücksitze sicher‐ stellen, dass sie ordnungsgemäß
in den Bodenverankerungen be‐
festigt sind und dass die Verriege‐ lungen vollständig in Eingriff sind.
Bus
Ausbau
Die Hebel unter Verwendung des
Werkzeugs aus dem Werkzeugsatz
im Handschuhfach drehen, um den
Sitz zu entriegeln.
Page 46 of 209

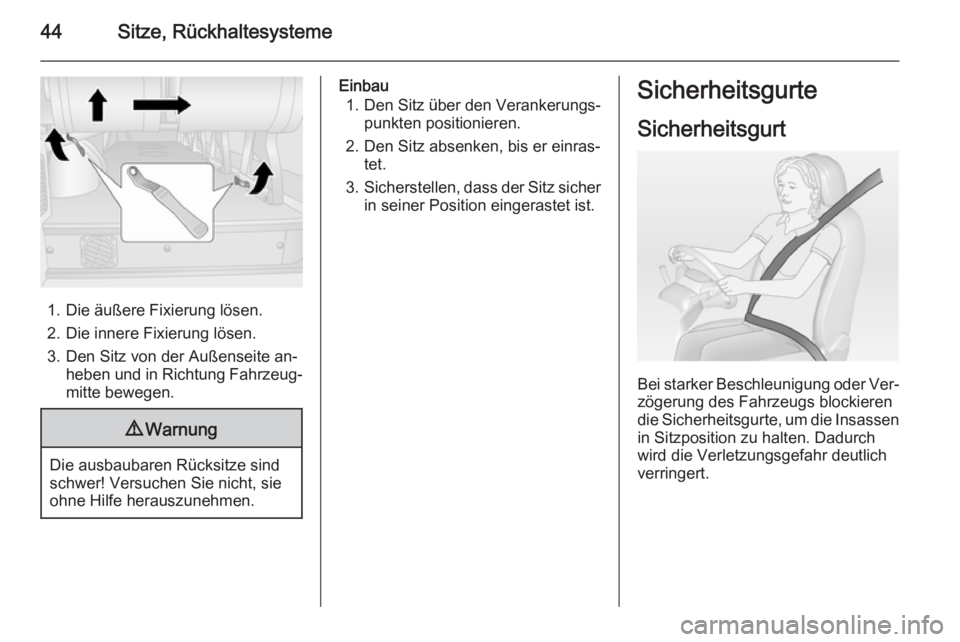

44Sitze, Rückhaltesysteme
1. Die äußere Fixierung lösen.
2. Die innere Fixierung lösen.
3. Den Sitz von der Außenseite an‐ heben und in Richtung Fahrzeug‐
mitte bewegen.
9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
1. Den Sitz über den Verankerungs‐
punkten positionieren.
2. Den Sitz absenken, bis er einras‐ tet.
3. Sicherstellen, dass der Sitz sicher
in seiner Position eingerastet ist.Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.

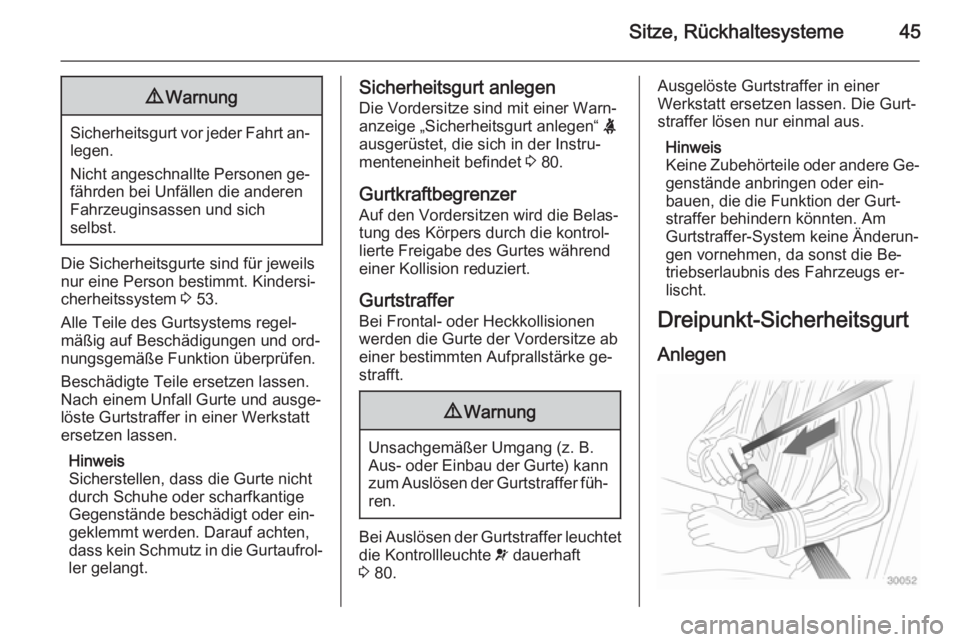

Page 47 of 209
Sitze, Rückhaltesysteme459Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 53.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und ord‐
nungsgemäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen
Die Vordersitze sind mit einer Warn‐ anzeige „Sicherheitsgurt anlegen“ X
ausgerüstet, die sich in der Instru‐
menteneinheit befindet 3 80.
Gurtkraftbegrenzer Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Aufprallstärke ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 80.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Anlegen
Page 48 of 209

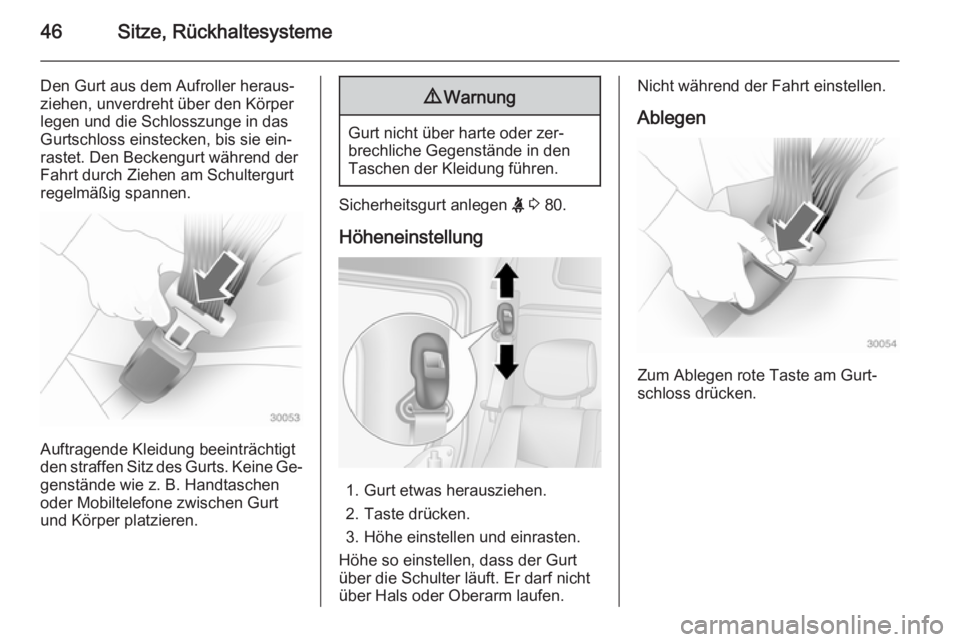

46Sitze, Rückhaltesysteme
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 80.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Taste drücken.
3. Höhe einstellen und einrasten.
Höhe so einstellen, dass der Gurt
über die Schulter läuft. Er darf nicht
über Hals oder Oberarm laufen.
Nicht während der Fahrt einstellen.
Ablegen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Page 49 of 209

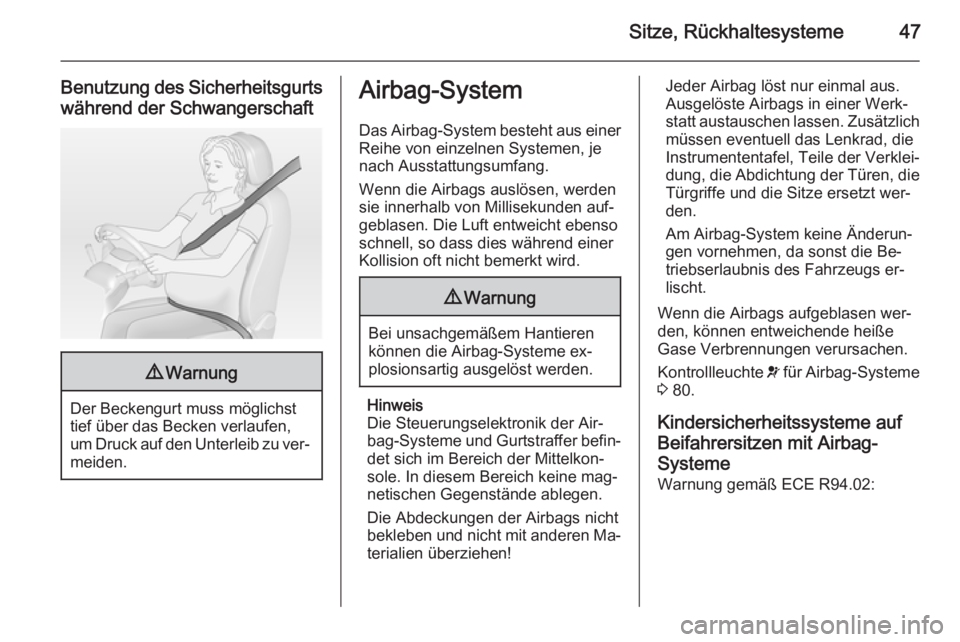

Sitze, Rückhaltesysteme47
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Kontrollleuchte v für Airbag-Systeme
3 80.
Kindersicherheitssysteme auf Beifahrersitzen mit Airbag-
Systeme Warnung gemäß ECE R94.02:
Page 50 of 209

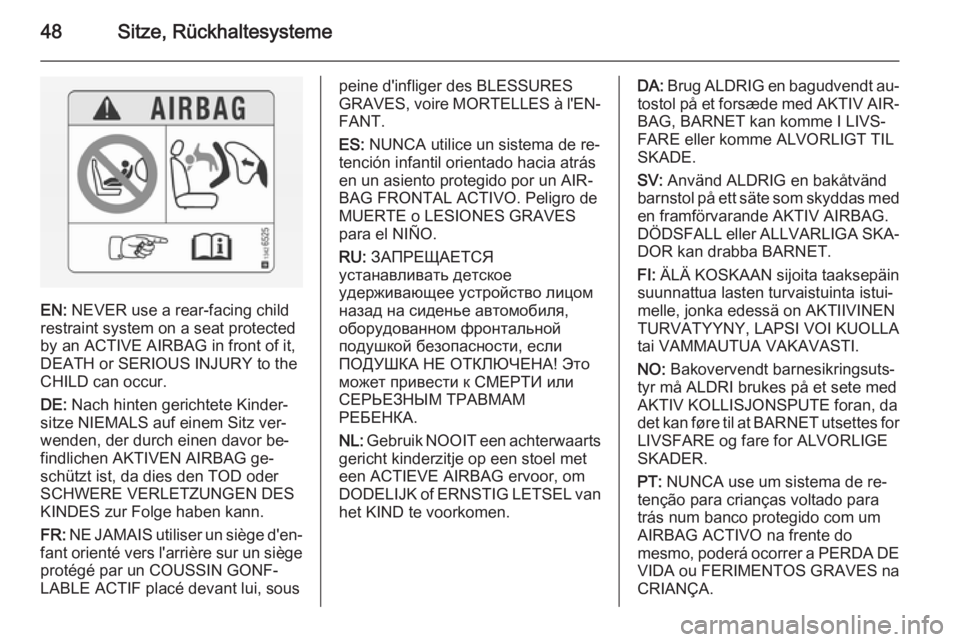

48Sitze, Rückhaltesysteme
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme I LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
