Auton hoito139Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois päältä tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain
käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐tysvirta ja tarkista valojen toiminta.

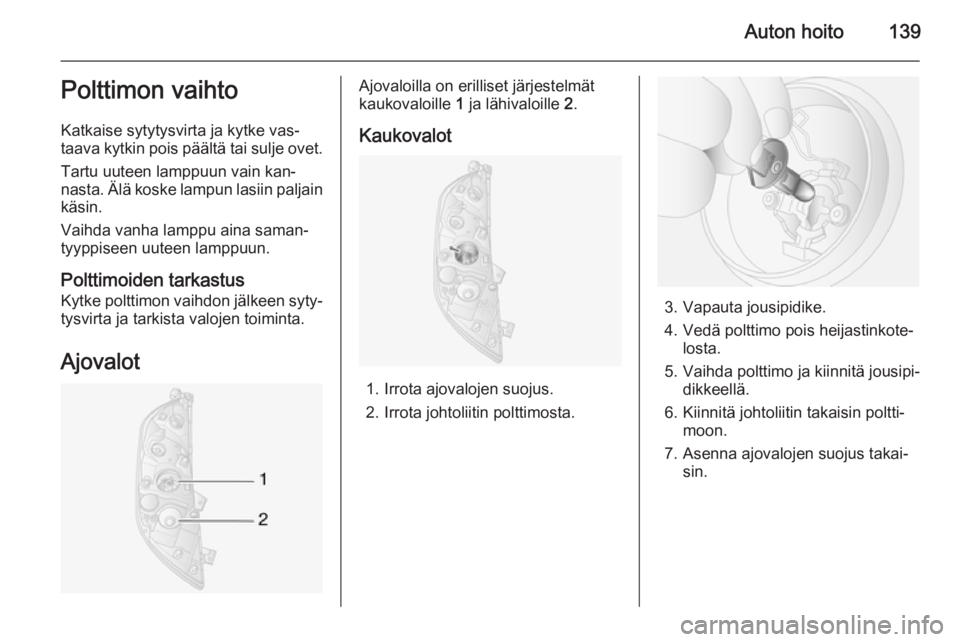

AjovalotAjovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2.
Kaukovalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta jousipidike.
4. Vedä polttimo pois heijastinkote‐ losta.
5. Vaihda polttimo ja kiinnitä jousipi‐ dikkeellä.
6. Kiinnitä johtoliitin takaisin poltti‐ moon.
7. Asenna ajovalojen suojus takai‐ sin.

140Auton hoito

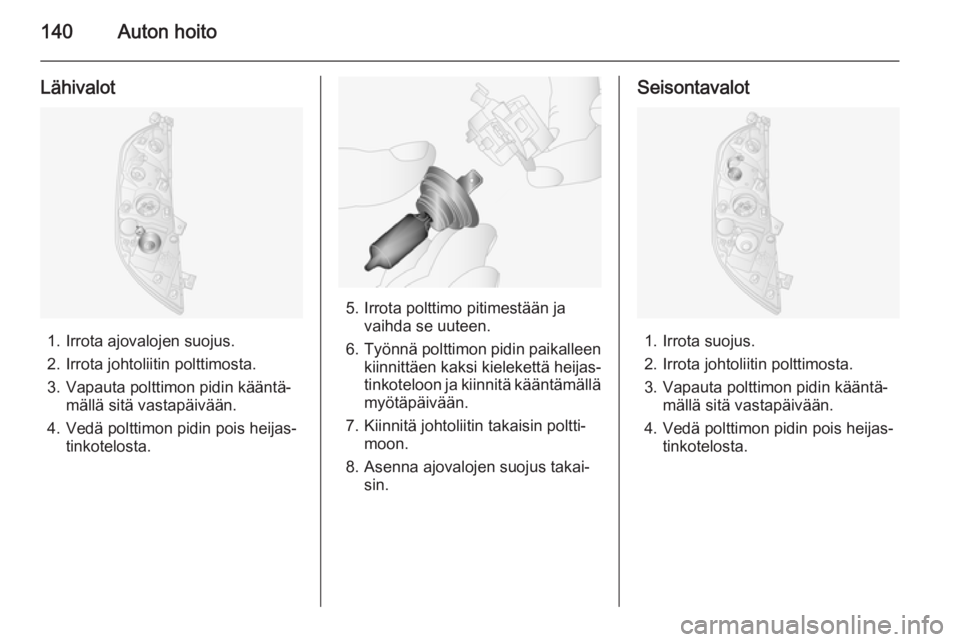

Lähivalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna ajovalojen suojus takai‐ sin.
Seisontavalot
1. Irrota suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.

Auton hoito141
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Kääntyvät ajovalot
Kaarrevalo
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2. Kaar‐
revalot 3 sijaitsevat ajovalojen vä‐
lissä.

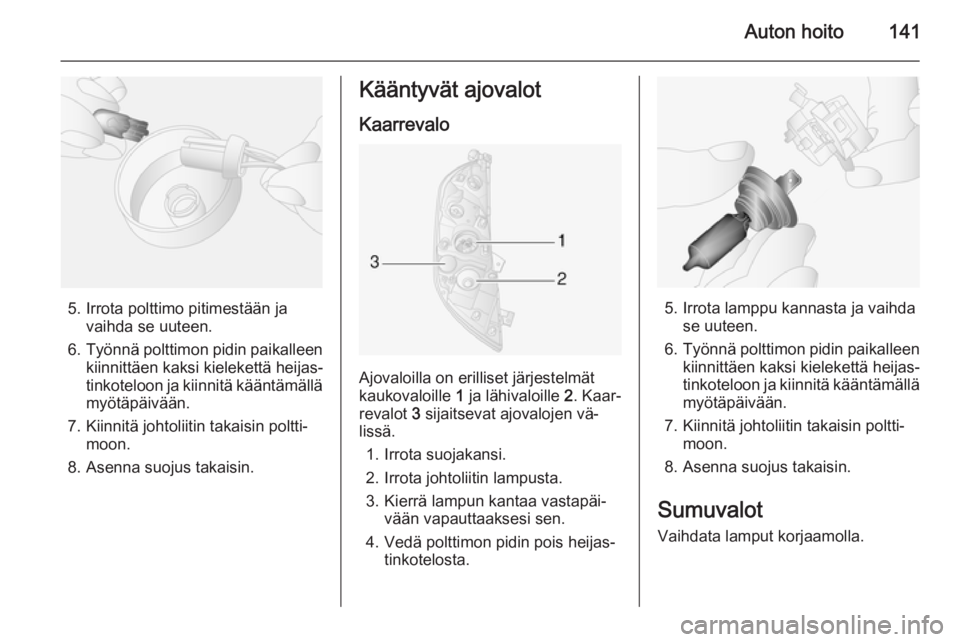

1. Irrota suojakansi.
2. Irrota johtoliitin lampusta.
3. Kierrä lampun kantaa vastapäi‐ vään vapauttaaksesi sen.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota lamppu kannasta ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Sumuvalot
Vaihdata lamput korjaamolla.

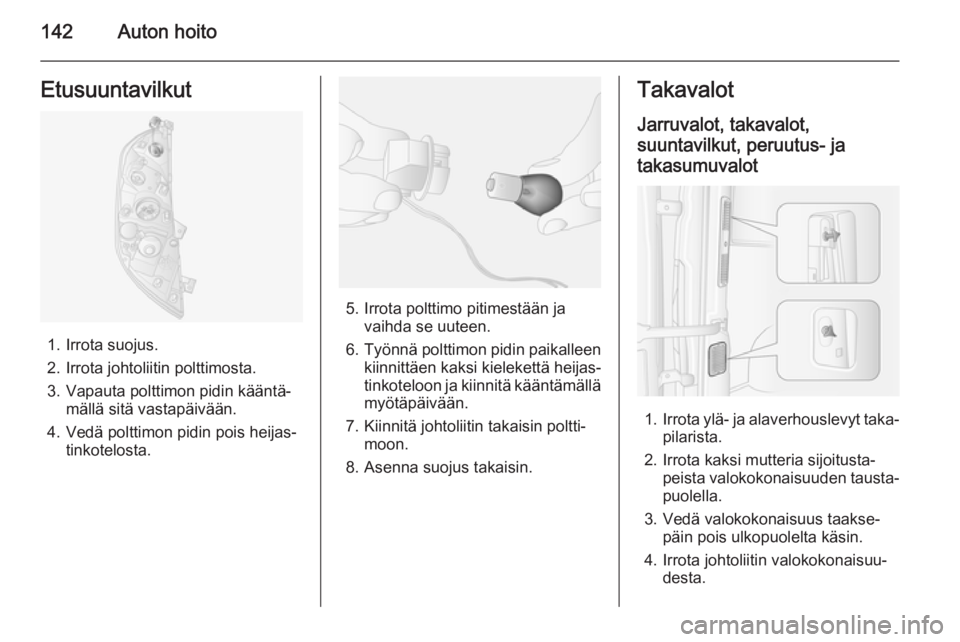

142Auton hoitoEtusuuntavilkut
1. Irrota suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Takavalot
Jarruvalot, takavalot,
suuntavilkut, peruutus- ja takasumuvalot
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.

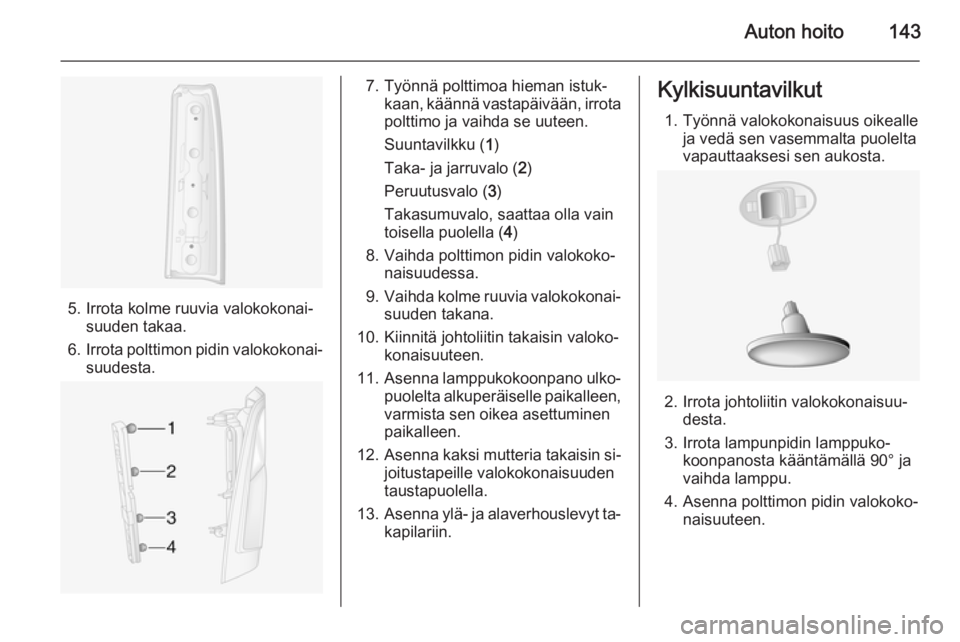

Auton hoito143
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.
7. Työnnä polttimoa hieman istuk‐ kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin si‐
joitustapeille valokokonaisuuden
taustapuolella.
13. Asenna ylä- ja alaverhouslevyt ta‐
kapilariin.Kylkisuuntavilkut
1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.

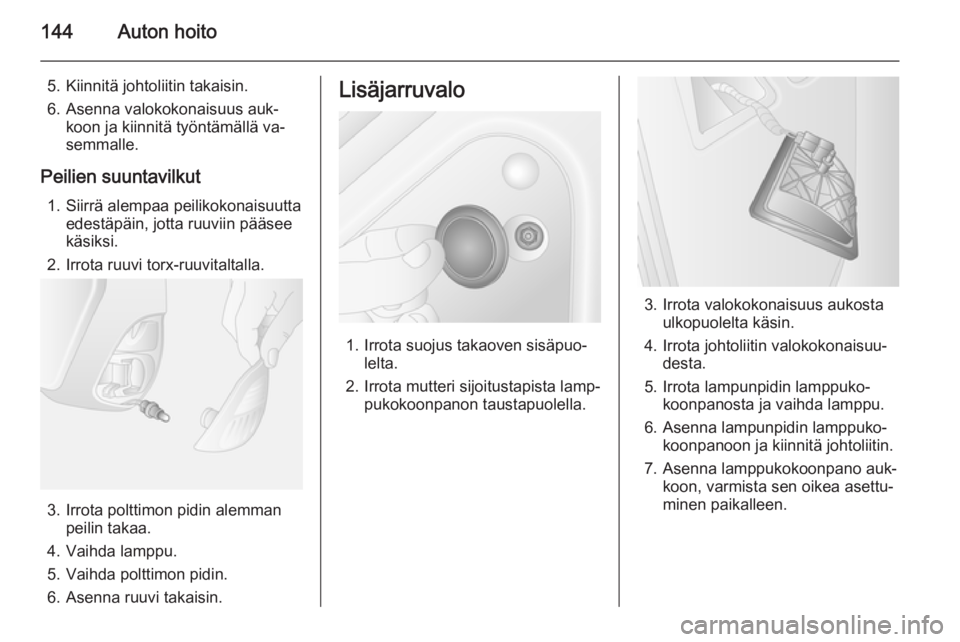

144Auton hoito
5. Kiinnitä johtoliitin takaisin.
6. Asenna valokokonaisuus auk‐ koon ja kiinnitä työntämällä va‐
semmalle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Vaihda polttimon pidin.
6. Asenna ruuvi takaisin.
Lisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐ lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano auk‐ koon, varmista sen oikea asettu‐
minen paikalleen.

Auton hoito145
8.Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.

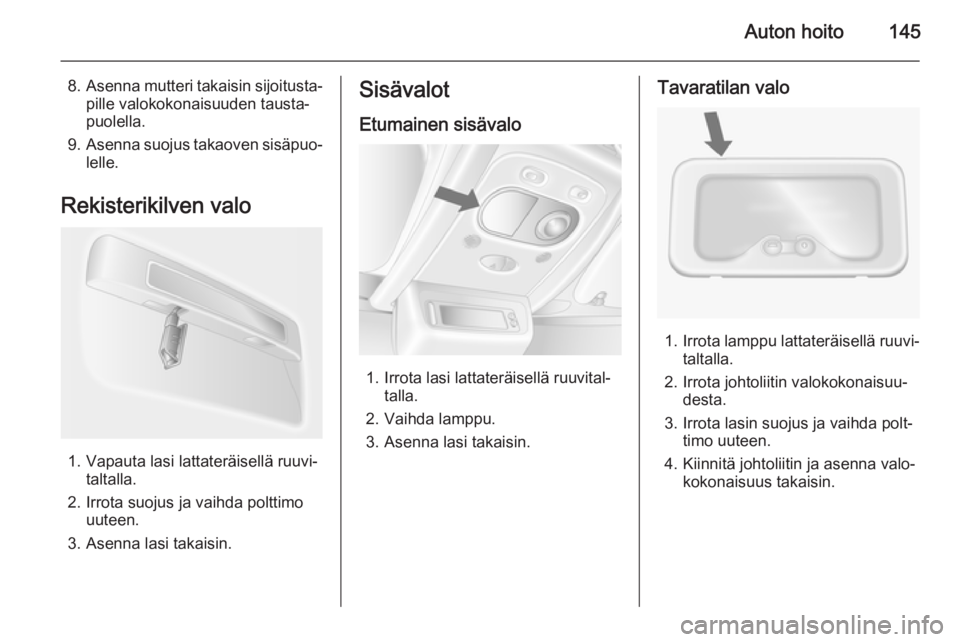

Rekisterikilven valo
1. Vapauta lasi lattateräisellä ruuvi‐ taltalla.
2. Irrota suojus ja vaihda polttimo uuteen.
3. Asenna lasi takaisin.
Sisävalot
Etumainen sisävalo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda lamppu.
3. Asenna lasi takaisin.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Kiinnitä johtoliitin ja asenna valo‐ kokonaisuus takaisin.

146Auton hoito

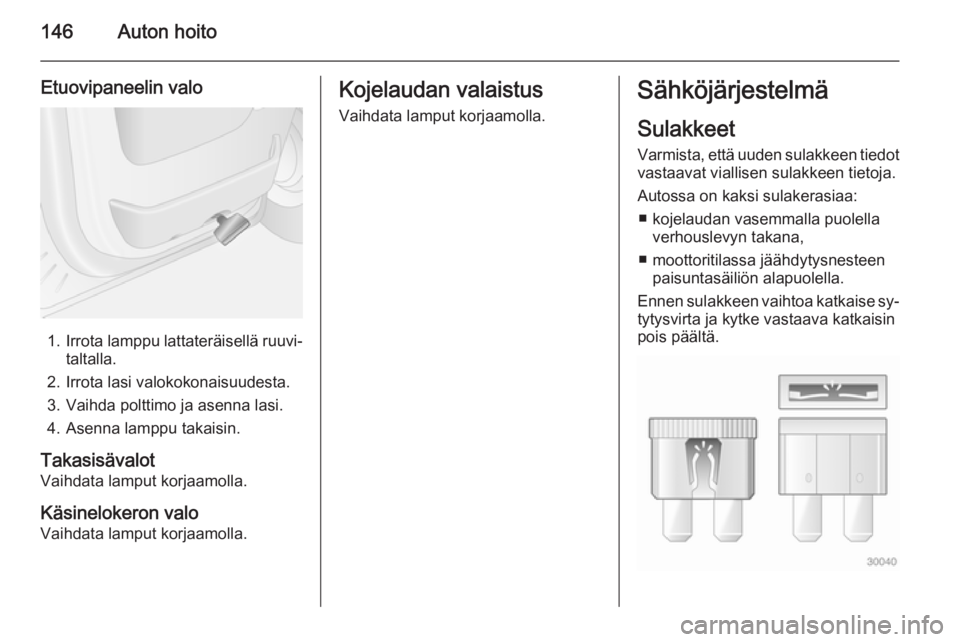

Etuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota lasi valokokonaisuudesta. 3. Vaihda polttimo ja asenna lasi.
4. Asenna lamppu takaisin.
Takasisävalot
Vaihdata lamput korjaamolla.
Käsinelokeron valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ kojelaudan vasemmalla puolella verhouslevyn takana,
■ moottoritilassa jäähdytysnesteen paisuntasäiliön alapuolella.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.

Auton hoito147
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Käänny korjaa‐
mon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

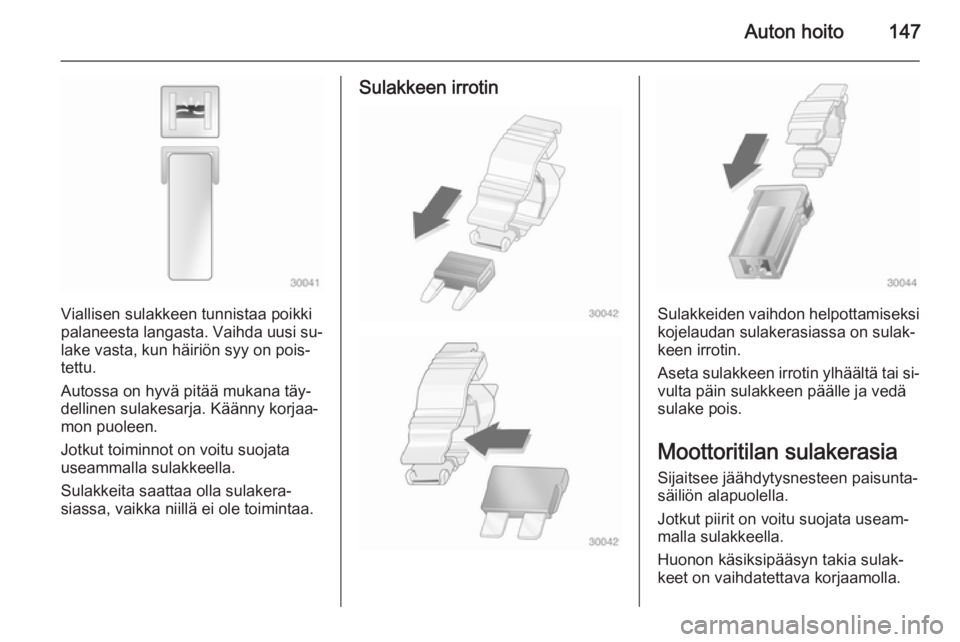

Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
kojelaudan sulakerasiassa on sulak‐
keen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
Huonon käsiksipääsyn takia sulak‐
keet on vaihdatettava korjaamolla.

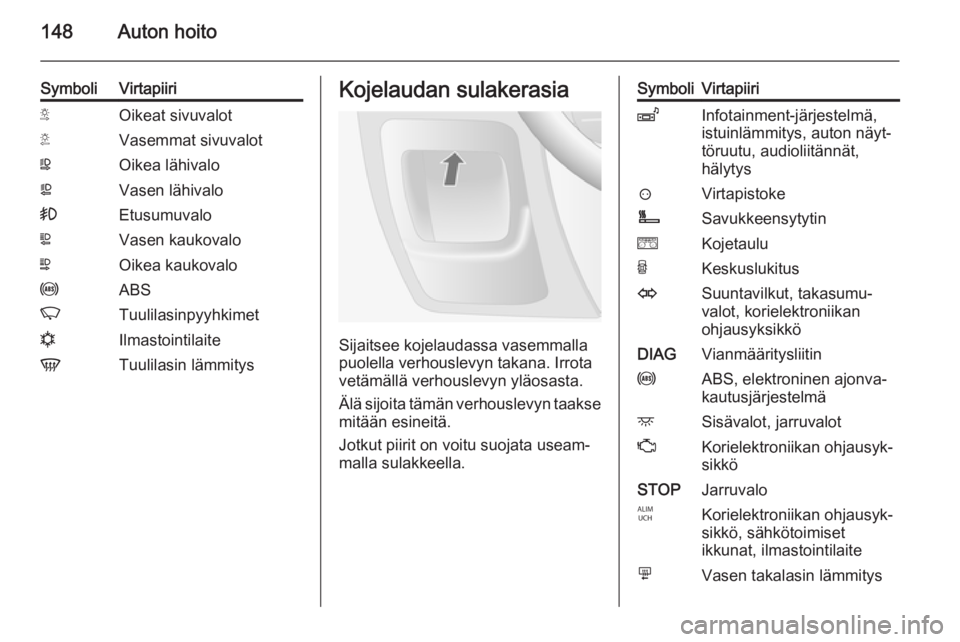

148Auton hoito
SymboliVirtapiiriSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivalo>EtusumuvaloLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetnIlmastointilaiteVTuulilasin lämmitysKojelaudan sulakerasia
Sijaitsee kojelaudassa vasemmalla
puolella verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
SymboliVirtapiiriZInfotainment-järjestelmä,
istuinlämmitys, auton näyt‐
töruutu, audioliitännät,
hälytys?VirtapistokeÌSavukkeensytytineKojetauluUKeskuslukitusOSuuntavilkut, takasumu‐
valot, korielektroniikan
ohjausyksikköDIAGVianmääritysliitinuABS, elektroninen ajonva‐
kautusjärjestelmädSisävalot, jarruvalotZKorielektroniikan ohjausyk‐
sikköSTOPJarruvaloIKorielektroniikan ohjausyk‐
sikkö, sähkötoimiset
ikkunat, ilmastointilaitemVasen takalasin lämmitys
