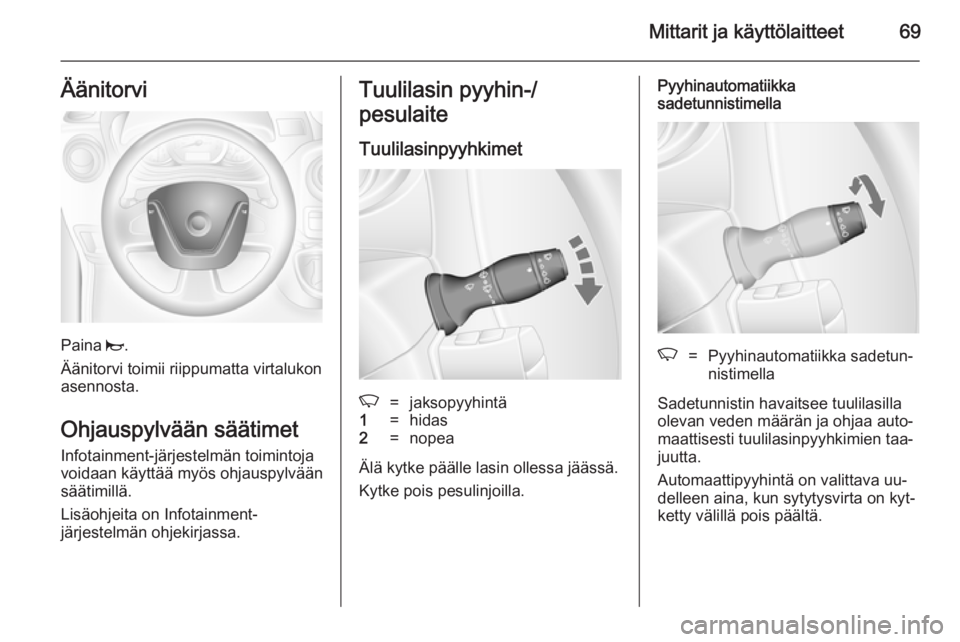

Mittarit ja käyttölaitteet69Äänitorvi
Paina j.
Äänitorvi toimii riippumatta virtalukon
asennosta.
Ohjauspylvään säätimet
Infotainment-järjestelmän toimintoja
voidaan käyttää myös ohjauspylvään
säätimillä.
Lisäohjeita on Infotainment-
järjestelmän ohjekirjassa.
Tuulilasin pyyhin-/
pesulaite
TuulilasinpyyhkimetK=jaksopyyhintä1=hidas2=nopea
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Pyyhinautomatiikka
sadetunnistimellaK=Pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Automaattipyyhintä on valittava uu‐
delleen aina, kun sytytysvirta on kyt‐
ketty välillä pois päältä.

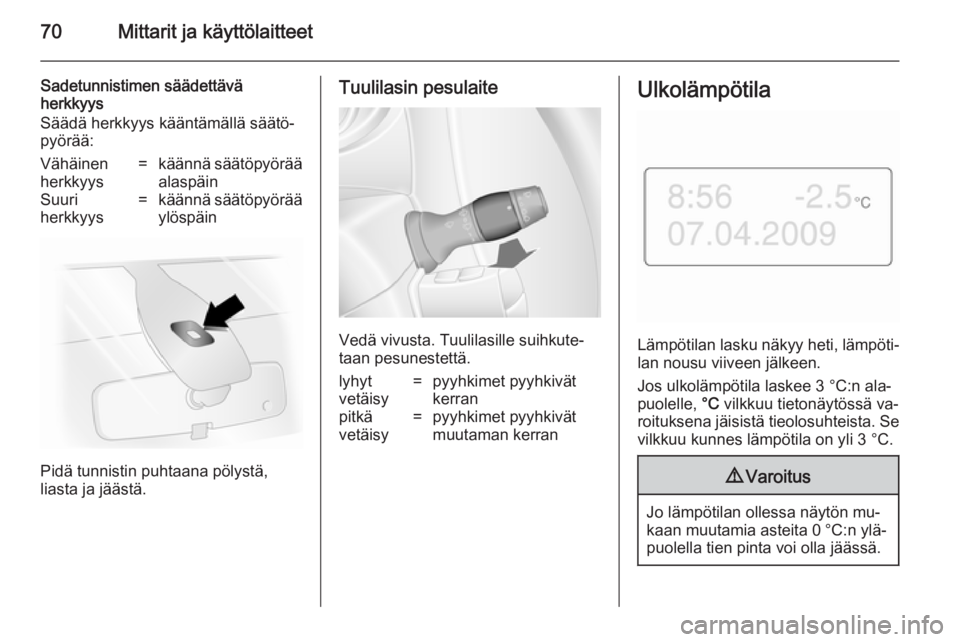

70Mittarit ja käyttölaitteet
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys kääntämällä säätö‐
pyörää:Vähäinen
herkkyys=käännä säätöpyörää alaspäinSuuri
herkkyys=käännä säätöpyörää ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä.
lyhyt
vetäisy=pyyhkimet pyyhkivät
kerranpitkä
vetäisy=pyyhkimet pyyhkivät
muutaman kerranUlkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:n ala‐
puolelle, °C vilkkuu tietonäytössä va‐
roituksena jäisistä tieolosuhteista. Se
vilkkuu kunnes lämpötila on yli 3 °C.
9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.

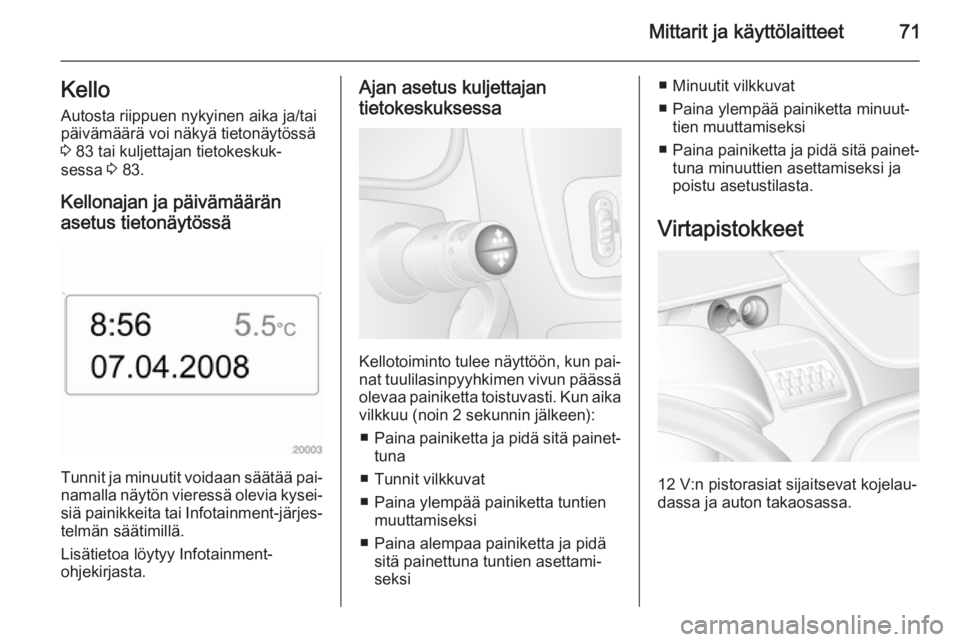

Mittarit ja käyttölaitteet71KelloAutosta riippuen nykyinen aika ja/tai
päivämäärä voi näkyä tietonäytössä
3 83 tai kuljettajan tietokeskuk‐
sessa 3 83.
Kellonajan ja päivämäärän
asetus tietonäytössä
Tunnit ja minuutit voidaan säätää pai‐
namalla näytön vieressä olevia kysei‐ siä painikkeita tai Infotainment-järjes‐
telmän säätimillä.
Lisätietoa löytyy Infotainment-
ohjekirjasta.
Ajan asetus kuljettajan
tietokeskuksessa
Kellotoiminto tulee näyttöön, kun pai‐
nat tuulilasinpyyhkimen vivun päässä olevaa painiketta toistuvasti. Kun aikavilkkuu (noin 2 sekunnin jälkeen):
■ Paina painiketta ja pidä sitä painet‐
tuna
■ Tunnit vilkkuvat
■ Paina ylempää painiketta tuntien muuttamiseksi
■ Paina alempaa painiketta ja pidä sitä painettuna tuntien asettami‐
seksi
■ Minuutit vilkkuvat
■ Paina ylempää painiketta minuut‐ tien muuttamiseksi
■ Paina painiketta ja pidä sitä painet‐
tuna minuuttien asettamiseksi ja
poistu asetustilasta.
Virtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa.

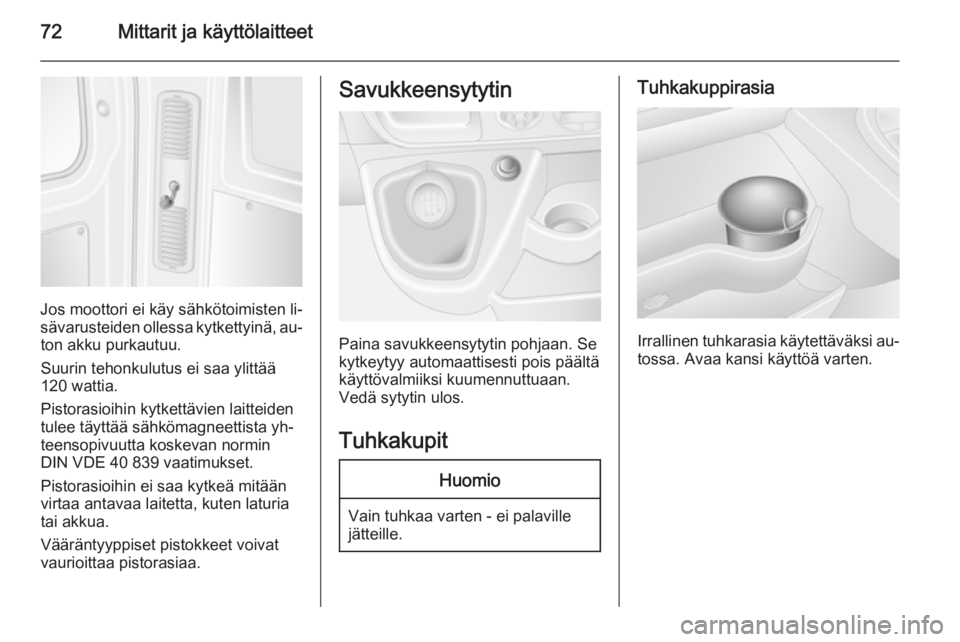

72Mittarit ja käyttölaitteet
Jos moottori ei käy sähkötoimisten li‐
sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu.
Suurin tehonkulutus ei saa ylittää
120 wattia.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Savukkeensytytin
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
Tuhkakupit
Huomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi au‐ tossa. Avaa kansi käyttöä varten.

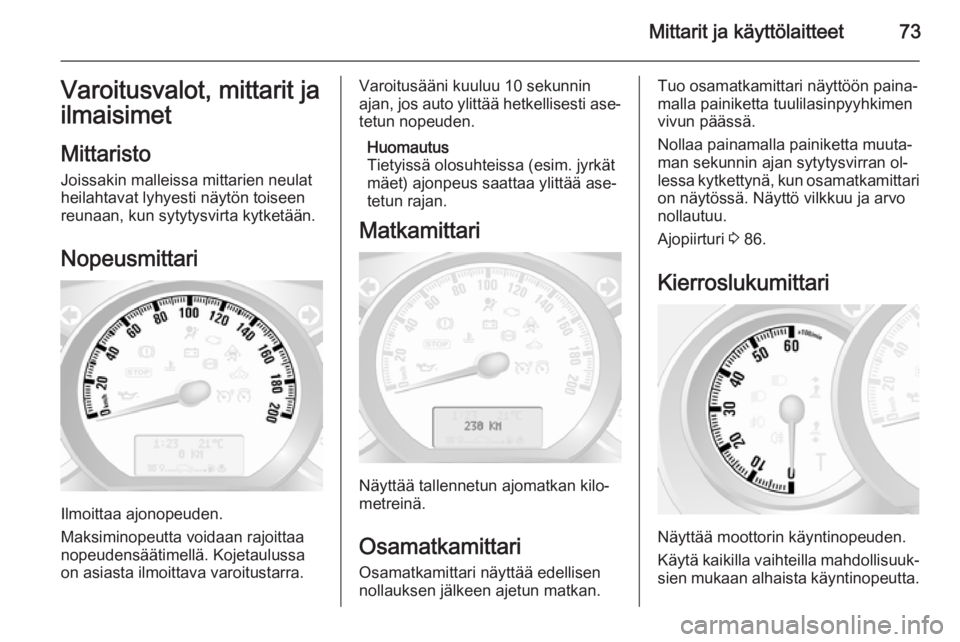

Mittarit ja käyttölaitteet73Varoitusvalot, mittarit jailmaisimet
Mittaristo Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Maksiminopeutta voidaan rajoittaa
nopeudensäätimellä. Kojetaulussa on asiasta ilmoittava varoitustarra.
Varoitusääni kuuluu 10 sekunnin
ajan, jos auto ylittää hetkellisesti ase‐ tetun nopeuden.
Huomautus
Tietyissä olosuhteissa (esim. jyrkät
mäet) ajonpeus saattaa ylittää ase‐
tetun rajan.
Matkamittari
Näyttää tallennetun ajomatkan kilo‐
metreinä.
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen ajetun matkan.
Tuo osamatkamittari näyttöön paina‐
malla painiketta tuulilasinpyyhkimen vivun päässä.
Nollaa painamalla painiketta muuta‐
man sekunnin ajan sytytysvirran ol‐
lessa kytkettynä, kun osamatkamittari on näytössä. Näyttö vilkkuu ja arvo
nollautuu.
Ajopiirturi 3 86.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.

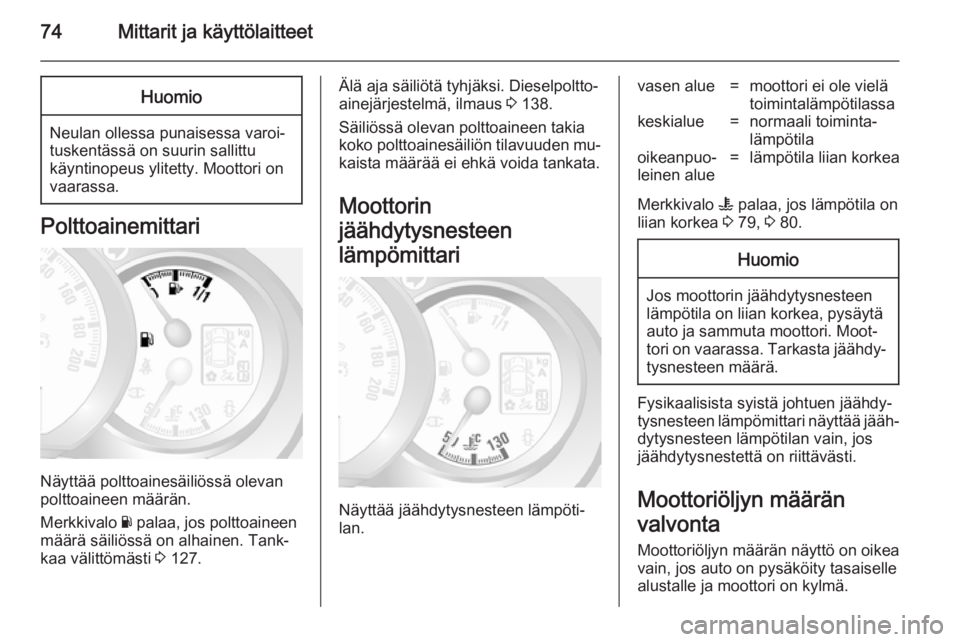

74Mittarit ja käyttölaitteetHuomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi 3 127.
Älä aja säiliötä tyhjäksi. Dieselpoltto‐
ainejärjestelmä, ilmaus 3 138.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole vielä
toimintalämpötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian korkea
Merkkivalo W palaa, jos lämpötila on
liian korkea 3 79, 3 80.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Fysikaalisista syistä johtuen jäähdy‐
tysnesteen lämpömittari näyttää jääh‐ dytysnesteen lämpötilan vain, jos
jäähdytysnestettä on riittävästi.
Moottoriöljyn määrän
valvonta Moottoriöljyn määrän näyttö on oikea
vain, jos auto on pysäköity tasaiselle
alustalle ja moottori on kylmä.

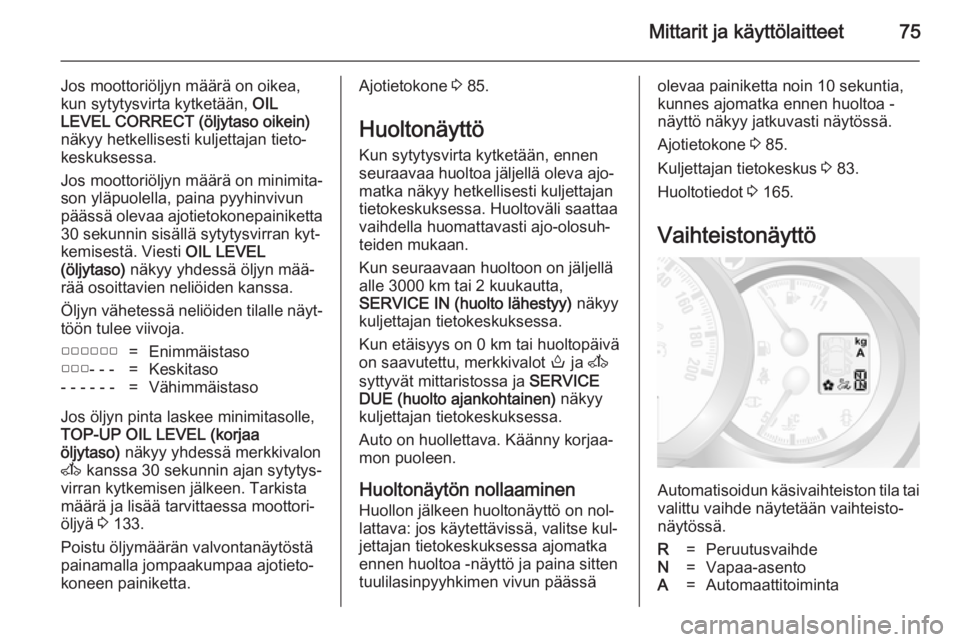

Mittarit ja käyttölaitteet75
Jos moottoriöljyn määrä on oikea,
kun sytytysvirta kytketään, OIL
LEVEL CORRECT (öljytaso oikein) näkyy hetkellisesti kuljettajan tieto‐
keskuksessa.
Jos moottoriöljyn määrä on minimita‐ son yläpuolella, paina pyyhinvivun
päässä olevaa ajotietokonepainiketta 30 sekunnin sisällä sytytysvirran kyt‐
kemisestä. Viesti OIL LEVEL
(öljytaso) näkyy yhdessä öljyn mää‐
rää osoittavien neliöiden kanssa.
Öljyn vähetessä neliöiden tilalle näyt‐ töön tulee viivoja.▢▢▢▢▢▢=Enimmäistaso▢▢▢- - -=Keskitaso- - - - - -=Vähimmäistaso
Jos öljyn pinta laskee minimitasolle,TOP-UP OIL LEVEL (korjaa
öljytaso) näkyy yhdessä merkkivalon
A kanssa 30 sekunnin ajan sytytys‐
virran kytkemisen jälkeen. Tarkista
määrä ja lisää tarvittaessa moottori‐
öljyä 3 133.
Poistu öljymäärän valvontanäytöstä
painamalla jompaakumpaa ajotieto‐
koneen painiketta.
Ajotietokone 3 85.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva ajo‐
matka näkyy hetkellisesti kuljettajan
tietokeskuksessa. Huoltoväli saattaa
vaihdella huomattavasti ajo-olosuh‐ teiden mukaan.
Kun seuraavaan huoltoon on jäljellä
alle 3000 km tai 2 kuukautta,
SERVICE IN (huolto lähestyy) näkyy
kuljettajan tietokeskuksessa.
Kun etäisyys on 0 km tai huoltopäivä
on saavutettu, merkkivalot o ja A
syttyvät mittaristossa ja SERVICE
DUE (huolto ajankohtainen) näkyy
kuljettajan tietokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaaminen Huollon jälkeen huoltonäyttö on nol‐
lattava: jos käytettävissä, valitse kul‐
jettajan tietokeskuksessa ajomatka
ennen huoltoa -näyttö ja paina sitten tuulilasinpyyhkimen vivun päässäolevaa painiketta noin 10 sekuntia,
kunnes ajomatka ennen huoltoa -
näyttö näkyy jatkuvasti näytössä.
Ajotietokone 3 85.
Kuljettajan tietokeskus 3 83.
Huoltotiedot 3 165.
Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään vaihteisto‐
näytössä.
R=PeruutusvaihdeN=Vapaa-asentoA=Automaattitoiminta

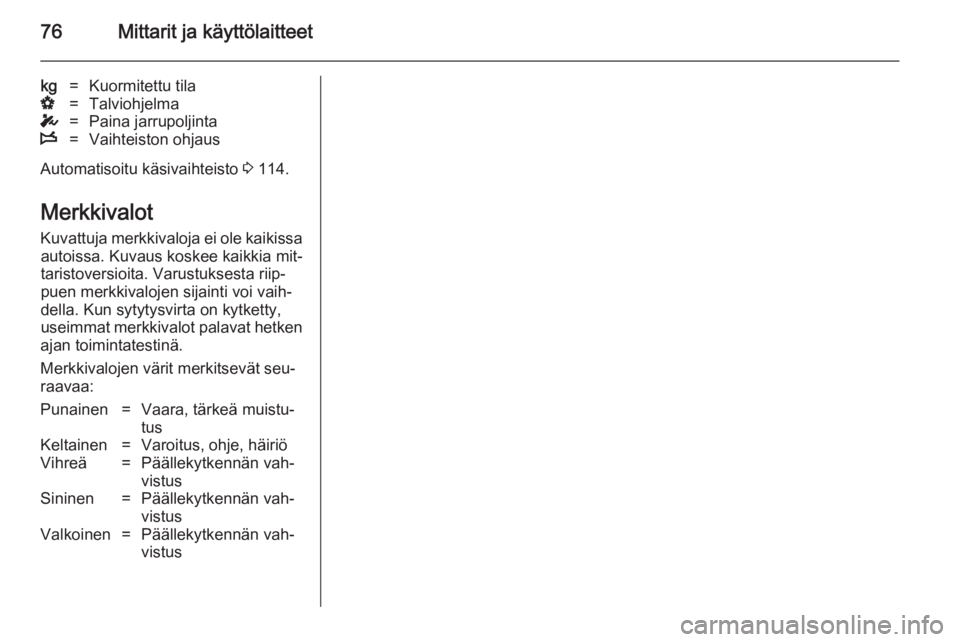

76Mittarit ja käyttölaitteet
kg=Kuormitettu tilaV=TalviohjelmaT=Paina jarrupoljintaW=Vaihteiston ohjaus
Automatisoitu käsivaihteisto 3 114.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken
ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:
Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus

Mittarit ja käyttölaitteet77

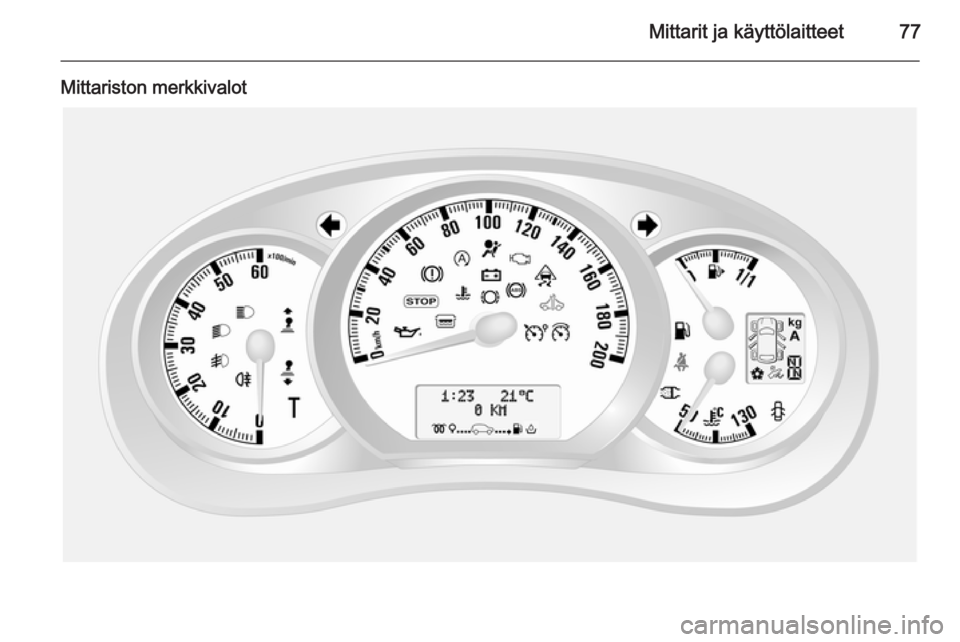

Mittariston merkkivalot

78Mittarit ja käyttölaitteetSuuntavilkku
O vilkkuu vihreänä.
Vilkkuu suuntavalojen tai varoitusvilk‐ kujen ollessa kytkettyinä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki. Perävau‐
nua vedettäessä äänimerkin korkeus
muuttuu.
Lampun vaihto 3 139.
Sulakkeet 3 146.
Suuntavalot 3 89.
Turvavyömuistutin
X palaa punaisena.
Jos turvavyötä ei ole kiinnitetty, X
vilkkuu auton nopeuden ylittäessä
noin 16 km/h. Varoitusääni kuuluu
myös noin 90 sekunnin ajan.
Turvatyynyt ja
turvavyönkiristimet v palaa keltaisena.Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on vika. Käänny korjaamon
puoleen. Turvatyynyt ja turvavöiden
esikiristimet eivät ehkä laukea onnet‐
tomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 43, 3 45.
Turvatyynyn poistaminen
käytöstä W palaa keltaisena, kun sytytysvirta
on kytketty, ja jää palamaan, jos etu‐
matkustajan turvatyyny on poissa
käytöstä 3 50.
Jos merkkivalo A palaa yhdessä
merkkivalon v kanssa, käänny kor‐
jaamon puoleen.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Mallista riippuen merkkivalo W saat‐
taa sijaita keskitietonäytössä tai mit‐ taristossa.
Turvatyynyjärjestelmä 3 45, turva‐
vyönkiristimet 3 43 , turvatyynyn pois‐
taminen käytöstä 3 50.
Latausjärjestelmä p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
