Istuimet, turvajärjestelmät59Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin.
ISOFIX -kiinnityksiä käytettäessä
saa käyttää yleisesti hyväksyttyjä las‐ ten ISOFIX-turvajärjestelmiä.
Sallitut kiinnityspaikat lasten ISOFIX
-turvajärjestelmille on merkitty taulu‐
koissa merkeillä <, IL ja IUF.
Top-Tether-
kiinnityssilmukat
Top-Tether-kiinnityssilmukat sijaitse‐
vat istuimen selkänojassa.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleismallisten lasten ISOFIX-turva‐ järjestelmien paikat on merkitty tau‐
lukkoon merkinnällä IUF.

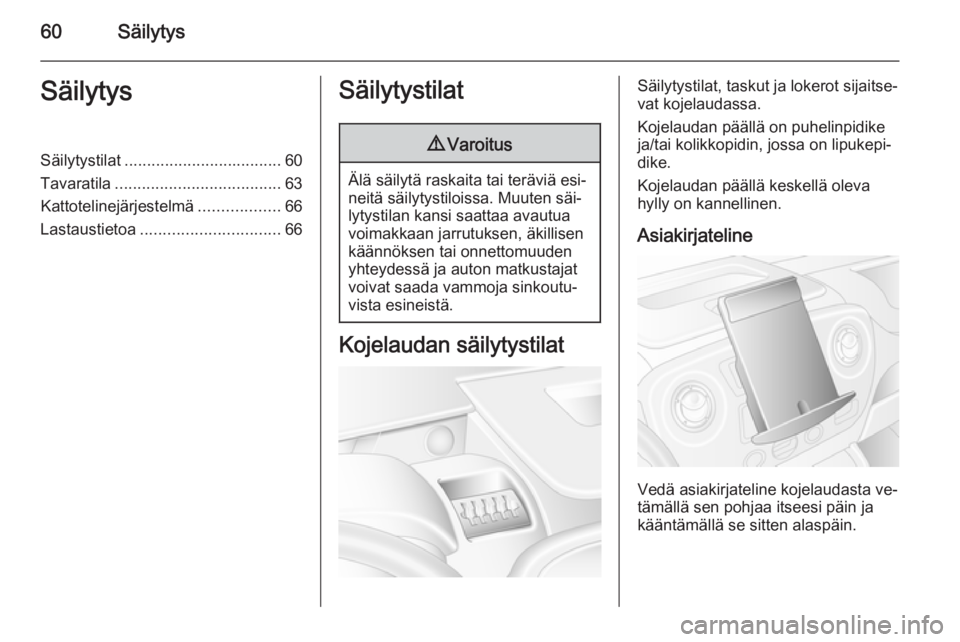

60SäilytysSäilytysSäilytystilat................................... 60
Tavaratila ..................................... 63
Kattotelinejärjestelmä ..................66
Lastaustietoa ............................... 66Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kojelaudan päällä on puhelinpidike
ja/tai kolikkopidin, jossa on lipukepi‐
dike.
Kojelaudan päällä keskellä oleva
hylly on kannellinen.
Asiakirjateline
Vedä asiakirjateline kojelaudasta ve‐
tämällä sen pohjaa itseesi päin ja kääntämällä se sitten alaspäin.

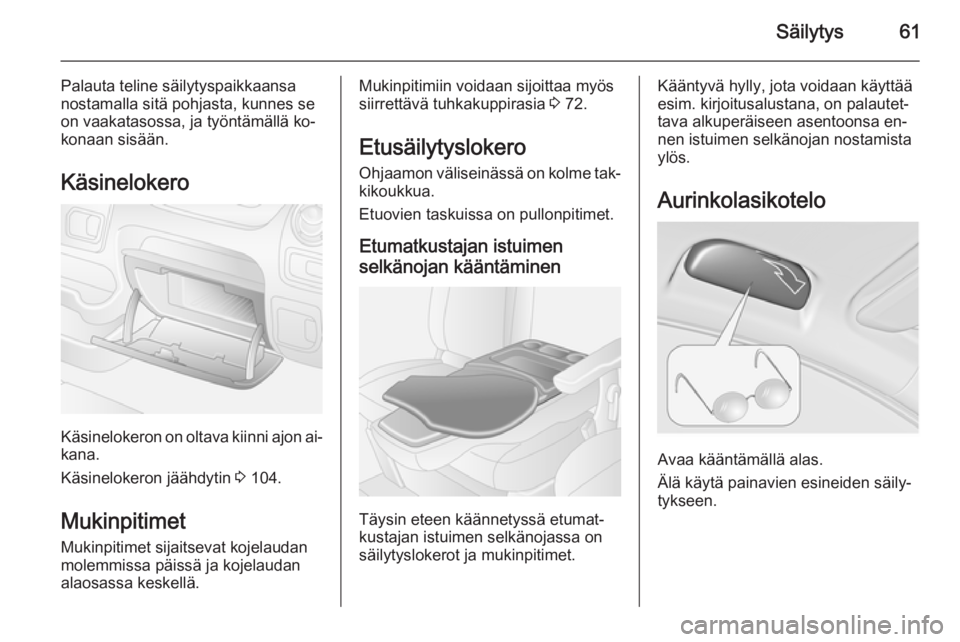

Säilytys61
Palauta teline säilytyspaikkaansanostamalla sitä pohjasta, kunnes se
on vaakatasossa, ja työntämällä ko‐
konaan sisään.
Käsinelokero
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Käsinelokeron jäähdytin 3 104.
Mukinpitimet Mukinpitimet sijaitsevat kojelaudanmolemmissa päissä ja kojelaudan
alaosassa keskellä.
Mukinpitimiin voidaan sijoittaa myös
siirrettävä tuhkakuppirasia 3 72.
Etusäilytyslokero Ohjaamon väliseinässä on kolme tak‐
kikoukkua.
Etuovien taskuissa on pullonpitimet.
Etumatkustajan istuimen
selkänojan kääntäminen
Täysin eteen käännetyssä etumat‐
kustajan istuimen selkänojassa on säilytyslokerot ja mukinpitimet.
Kääntyvä hylly, jota voidaan käyttää
esim. kirjoitusalustana, on palautet‐
tava alkuperäiseen asentoonsa en‐
nen istuimen selkänojan nostamista
ylös.
Aurinkolasikotelo
Avaa kääntämällä alas.
Älä käytä painavien esineiden säily‐
tykseen.

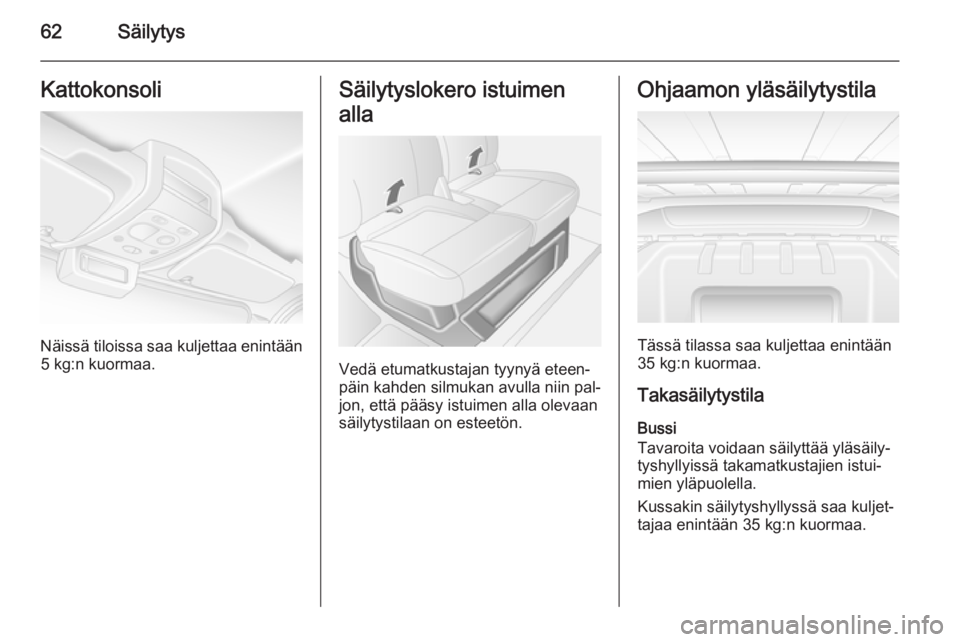

62SäilytysKattokonsoli
Näissä tiloissa saa kuljettaa enintään5 kg:n kuormaa.
Säilytyslokero istuimen
alla
Vedä etumatkustajan tyynyä eteen‐
päin kahden silmukan avulla niin pal‐
jon, että pääsy istuimen alla olevaan
säilytystilaan on esteetön.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Takasäilytystila
Bussi
Tavaroita voidaan säilyttää yläsäily‐
tyshyllyissä takamatkustajien istui‐
mien yläpuolella.
Kussakin säilytyshyllyssä saa kuljet‐
tajaa enintään 35 kg:n kuormaa.

Säilytys63Tavaratila
Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐ nittää lujasti hihnoilla tai tavaratilanlattiaverkolla.
Suurin kiinnityssilmukoihin kohdis‐
tuva voima ei saa ylittää 5000 N 30°:n
kulmassa.
Irrotettavat kiinnityssilmukat
Sijaintia muutetaan painamalla kes‐
kiö alas ja siirtämällä haluttuun koh‐
taan. Varmista, että kiinnityssilmukka
lukkiutuu oikein syvennykseen.
Lastaustietoa 3 66.
Tavaratilan
kiinnitysjärjestelmä
Siirrettävä tilanjakaja
Lattian ja kattokiskojen välissä voi‐
daan käyttää siirrettävää tilanjakajaa.
Siirto tapahtuu vetämällä alas salpa
tilanjakajan vapauttamiseksi ja sijoit‐
tamalla se haluttuun kohtaan. Var‐
mista, että salpa lukkiutuu kunnolla ja
että tilanjakaja on pystysuorassa.

64Säilytys
Säilytä tilanjakajaa tavaratilan toisella
sivulla, kun se ei ole käytössä.
Teleskooppiset tukitangot
Teleskooppisia tukitankoja voidaan
käyttää pysty- tai vaaka-asennossa.
Varmista ennen kuormausta, että tu‐
kitangot ovat lukkiutuneet kunnolla
kuormatilan kiskoihin.
Irrotus tapahtuu painamalla lukkoa ja
siirtämällä samalla tankoa.
Suurin sallittu kuormitus
100 daN/700 mm.
Lukitushihnat
Kuorma voidaan kiinnittää asianmu‐
kaisilla lukitushihnoilla sivussa tai
kuormatilan lattian kiskoissa oleviin ir‐ rotettaviin kiinnityssilmukoihin.Lattiakiskojen suurin sallittu kuor‐
mauskapasiteetti on
500 daN/700 mm.
Sivukiskojen suurin sallittu kuor‐
mauskapasiteetti on
100 daN/700 mm.
Irrotettavat kiinnityssilmukat 3 63,
Lastaustietoa 3 66.

Säilytys65Turvaverkko
Laske turvaverkko kattoalueelta ja
kiinnitä se kiinnityssilmukoihin 3 63.
Säädä hihnojen kireys varmistaak‐
sesi kuorman kunnollisen kiinnityk‐
sen.
Kun turvaverkko ei ole käytössä, sitä tulee säilyttää kattoalueella.
Lastaustietoa 3 66.
Varoituskolmio
Varoituskolmiota voidaan säilyttää
etuistuinten alla olevassa tilassa.
Säilytyslokero istuimen alla 3 62.
Ensiapupakkaus
Ensiapupakkausta voidaan säilyttää
etuistuimien alla olevassa tilassa tai
kattokonsolissa.
Ensiapupakkausta tulisi säilyttää kat‐
tokonsolissa, koska konsolissa on
sen merkkinä tarra.
Säilytyslokero istuimen alla 3 62.
Kattokonsoli 3 62.
Palonsammutin
Palonsammutinta voidaan säilyttää etuistuinten alla olevassa tilassa.Vedä istuintyynyä kahden silmukan
avulla eteenpäin, kunnes pääsy säi‐
lytystilaan on esteetön.
Lisäsammutin voidaan sijoittaa etu‐
oven paneelin taskuun.
Kattokonsolissa on asiasta ilmoittava
tarra.

66SäilytysKattotelinejärjestelmäKattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.Lastaustietoa
■ Painavat esineet tulee sijoittaa ta‐ varatilassa mahdollisimman eteen
ja niiden paino jakaa tasaisesti. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 63.
■ Irralliset esineet tulee aina kiinnit‐ tää paikalleen, jotta ne eivät liiku ta‐varatilassa.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki. Li‐ säksi rekisterikilpi on näkyvissä ja
valaistu oikein vain, jos ovet ovat
kiinni.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 169)
ja EY-normin mukaisen omamas‐
san erotus.
Laske auton EY-omamassa merkit‐
semällä auton tiedot tämän ohjekir‐ jan alussa olevaan massatauluk‐
koon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa kuorma

Säilytys67
tasaisesti ja kiinnitä se hihnoilla si‐
ten, ettei se pääse liikkumaan. So‐
vita rengaspaineet ja ajonopeus
kuormitukseen. Tarkasta kiinnityk‐
sen pitävyys usein ja kiristä tarvit‐
taessa.
Suurin sallittu ajonopeus on
120 km/h.
■ Suurin sallittu kattokuorma (mu‐ kaan lukien kattotelineen paino) on
200 kg vakiokattoversioiden koh‐
dalla. Kattokuorma muodostuu kat‐ totelineen ja kuorman yhteenlaske‐
tusta painosta.

68Mittarit ja käyttölaitteetMittarit ja käyttölaitteetKäyttölaitteet................................ 68
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 73
Tietonäytöt ................................... 83
Auton viestit ................................. 83
Ajotietokone ................................. 85
Ajopiirturi ...................................... 86Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän säätimet
Vakionopeussäädintä ja nopeuden‐
rajoitinta voidaan käyttää ohjauspyö‐
rän säätimillä.
Vakionopeussäädin ja nopeudenra‐
joitin 3 121.
