OPEL MOVANO_B 2015.5 Manuel d'utilisation (in French)

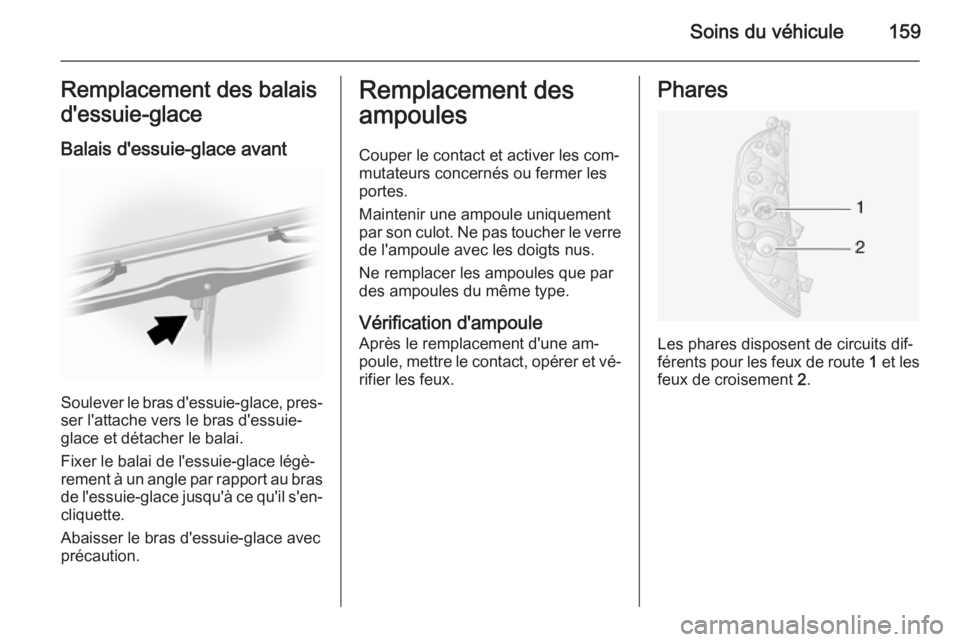

Soins du véhicule159Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et activer les com‐ mutateurs concernés ou fermer les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Vérification d'ampoule Après le remplacement d'une am‐
poule, mettre le contact, opérer et vé‐ rifier les feux.Phares
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2.

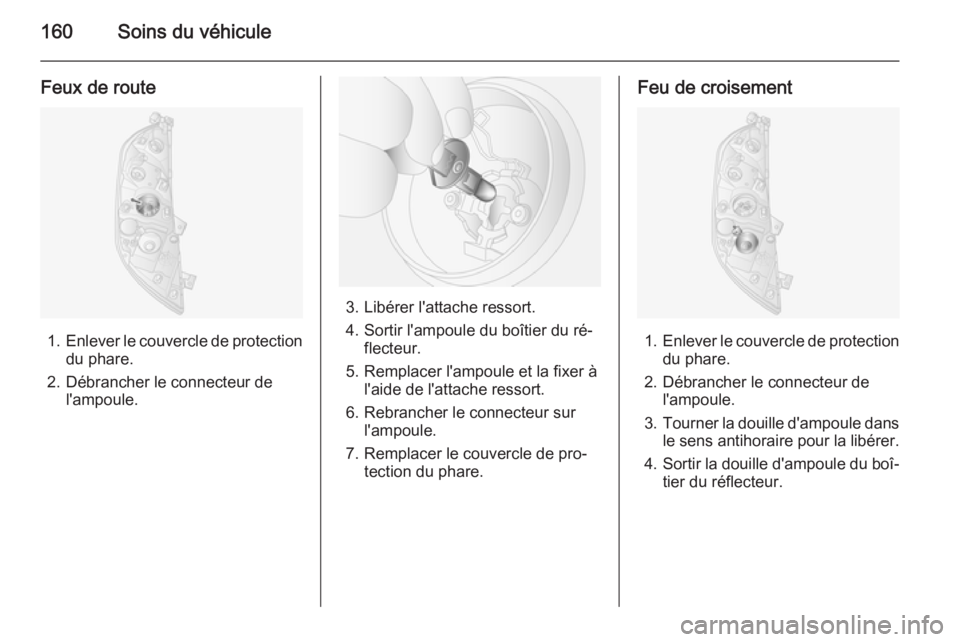

160Soins du véhicule
Feux de route
1.Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache ressort.
4. Sortir l'ampoule du boîtier du ré‐ flecteur.
5. Remplacer l'ampoule et la fixer à l'aide de l'attache ressort.
6. Rebrancher le connecteur sur l'ampoule.
7. Remplacer le couvercle de pro‐ tection du phare.
Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.

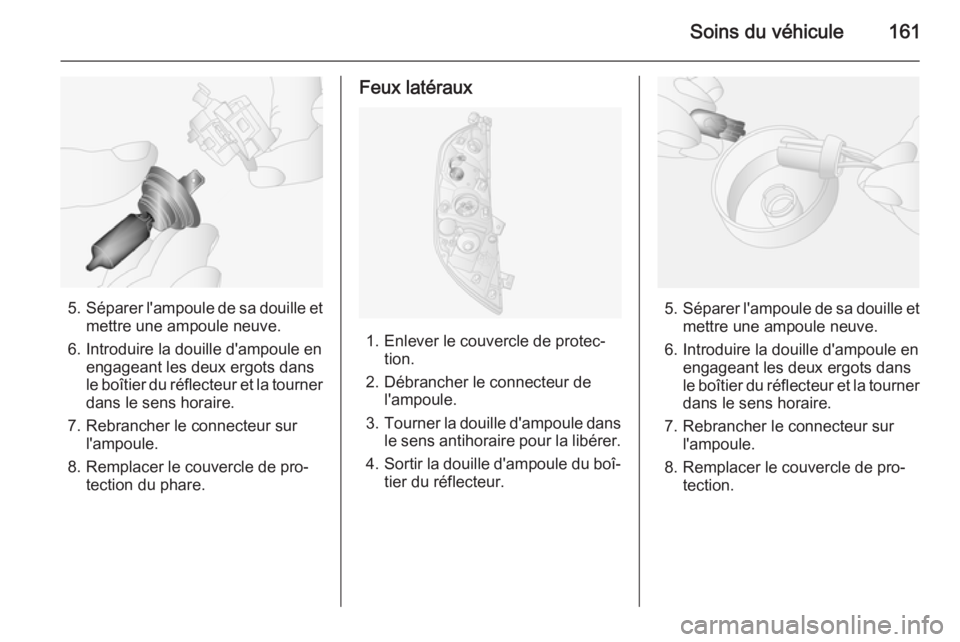

Soins du véhicule161
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection du phare.
Feux latéraux
1. Enlever le couvercle de protec‐tion.
2. Débrancher le connecteur de l'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.

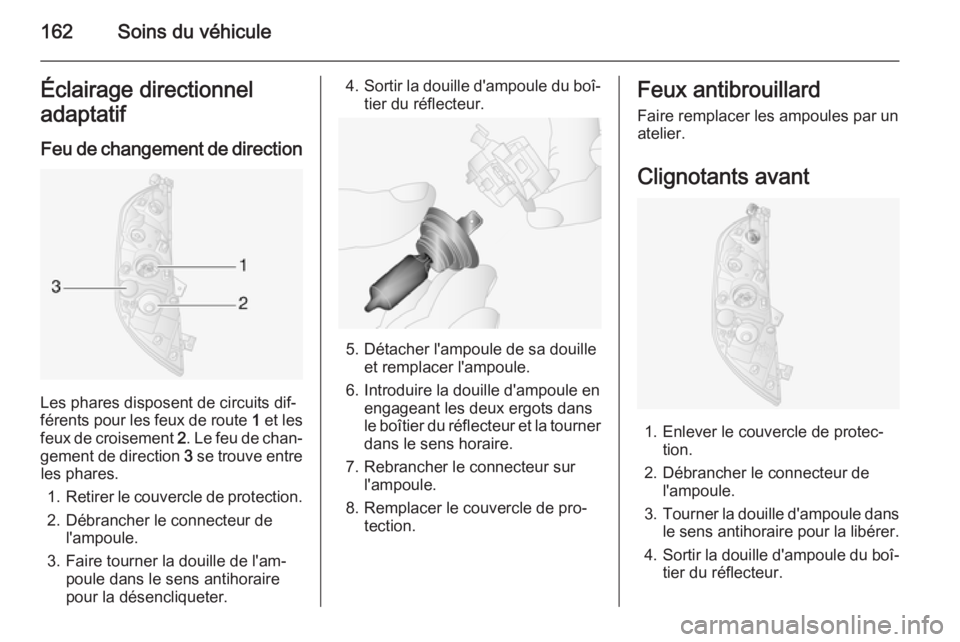

162Soins du véhiculeÉclairage directionnel
adaptatif
Feu de changement de direction
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Clignotants avant
1. Enlever le couvercle de protec‐ tion.
2. Débrancher le connecteur de l'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.

Soins du véhicule163
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux arrière
Feu stop arrière, feu arrière,
clignotant, feu de recul et feu antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.

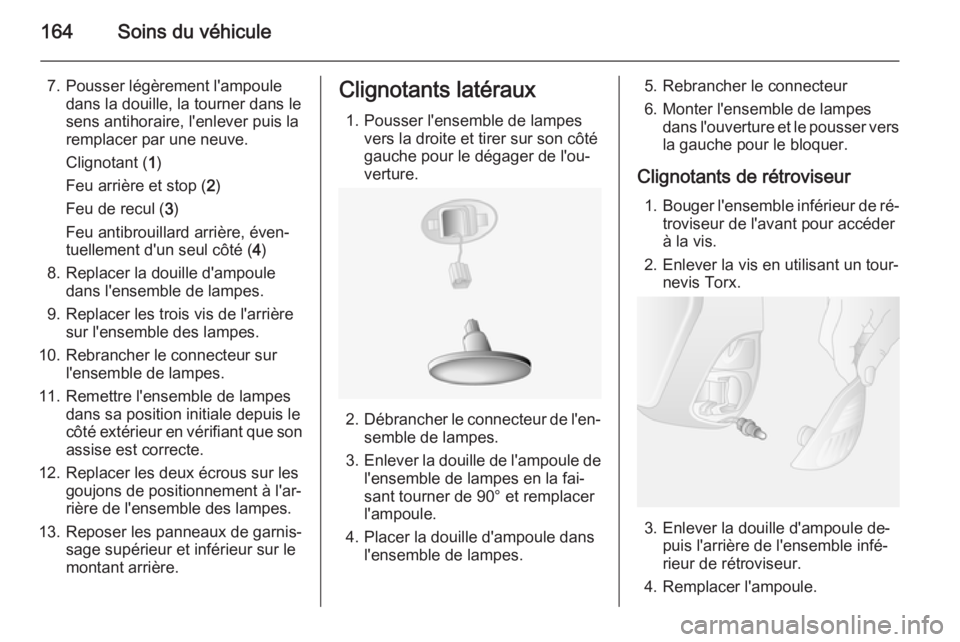

164Soins du véhicule
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.Clignotants latéraux
1. Pousser l'ensemble de lampes vers la droite et tirer sur son côté
gauche pour le dégager de l'ou‐
verture.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever la douille de l'ampoule de
l'ensemble de lampes en la fai‐
sant tourner de 90° et remplacer
l'ampoule.
4. Placer la douille d'ampoule dans l'ensemble de lampes.
5. Rebrancher le connecteur
6. Monter l'ensemble de lampes dans l'ouverture et le pousser vers
la gauche pour le bloquer.
Clignotants de rétroviseur 1. Bouger l'ensemble inférieur de ré‐
troviseur de l'avant pour accéder
à la vis.
2. Enlever la vis en utilisant un tour‐ nevis Torx.
3. Enlever la douille d'ampoule de‐puis l'arrière de l'ensemble infé‐
rieur de rétroviseur.
4. Remplacer l'ampoule.

Soins du véhicule165
5. Replacer la douille d'ampoule.
6. Replacer la vis.
Troisième feu stop
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser l'écrou du goujon de po‐
sitionnement à l'arrière de l'en‐
semble des lampes.
3. Enlever l'ensemble de lampes de‐
puis l'ouverture sur le côté exté‐
rieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever la douille de l'ampoule de
l'ensemble de lampes et rempla‐
cer l'ampoule.
6. Placer la douille d'ampoule dans l'ensemble de lampes et y rebran‐
cher le connecteur.
7. Remettre l'ensemble de lampes dans l'ouverture en vérifiant que
son assise est correcte.
8. Replacer l'écrou sur le goujon de positionnement à l'arrière de l'en‐
semble des lampes.
9. Reposer le couvercle sur l'inté‐ rieur de la porte arrière.
Éclairage de plaque
d'immatriculation
1. Déclipser la lentille à l'aide d'un tournevis à lame plate.
2. Enlever le couvercle et remplacer
l'ampoule.
3. Reposer la lentille.

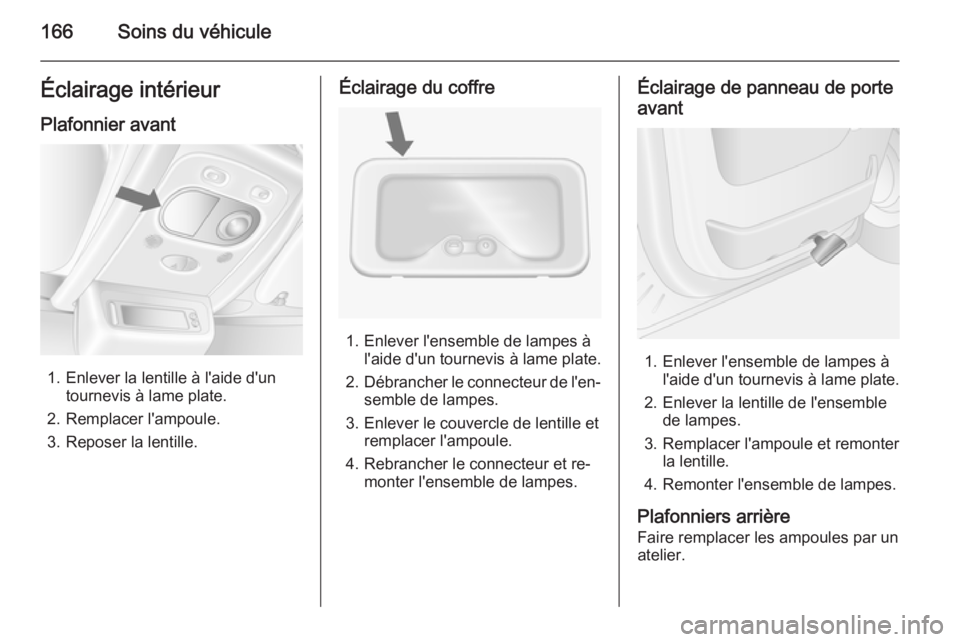

166Soins du véhiculeÉclairage intérieurPlafonnier avant
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Reposer la lentille.
Éclairage du coffre
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever le couvercle de lentille et remplacer l'ampoule.
4. Rebrancher le connecteur et re‐ monter l'ensemble de lampes.
Éclairage de panneau de porte
avant
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Enlever la lentille de l'ensemble de lampes.
3. Remplacer l'ampoule et remonter la lentille.
4. Remonter l'ensemble de lampes.
Plafonniers arrière
Faire remplacer les ampoules par un
atelier.

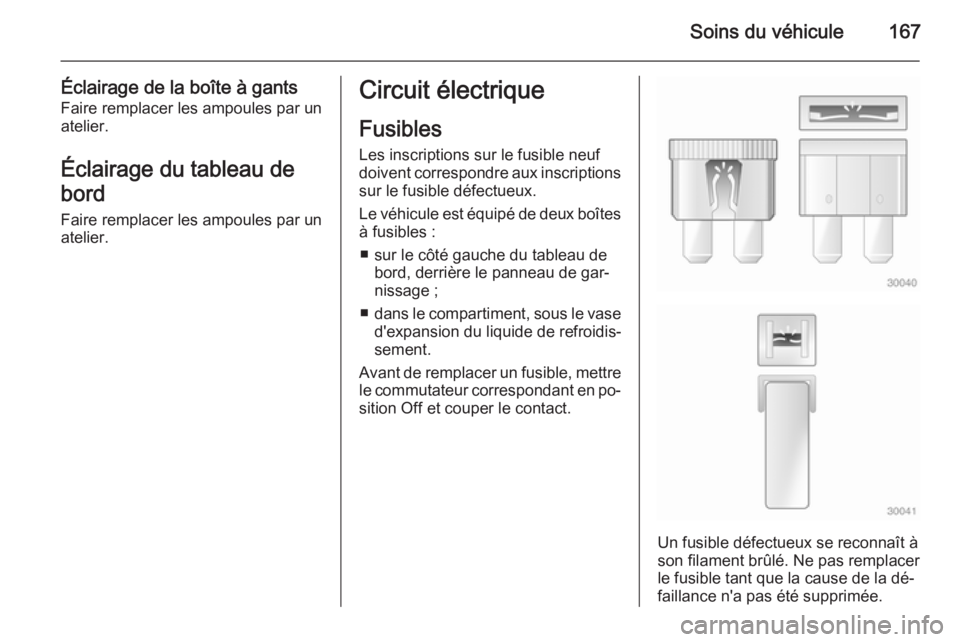

Soins du véhicule167
Éclairage de la boîte à gantsFaire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ sur le côté gauche du tableau de bord, derrière le panneau de gar‐
nissage ;
■ dans le compartiment, sous le vase
d'expansion du liquide de refroidis‐
sement.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.

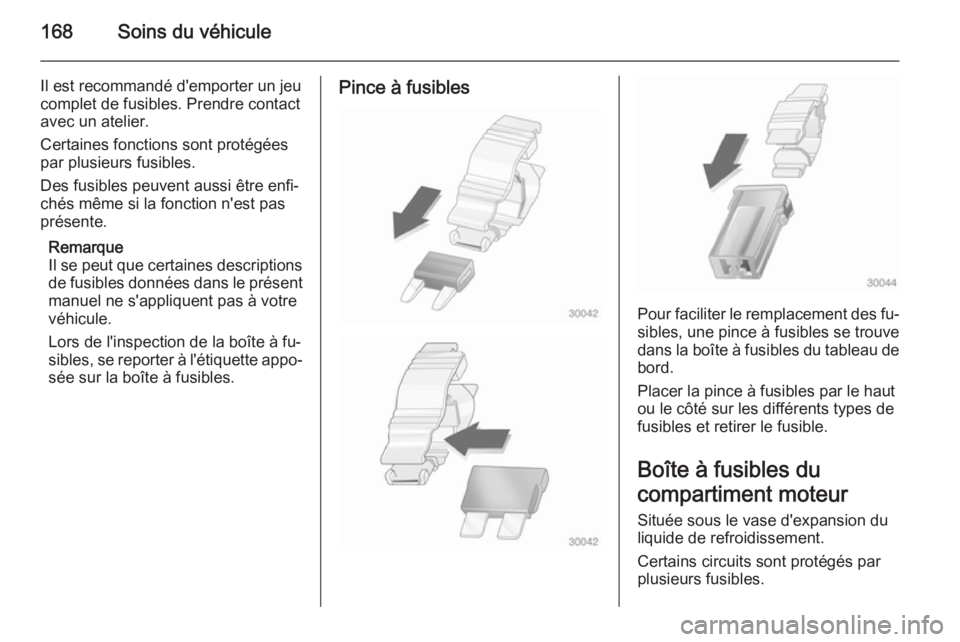

168Soins du véhicule
Il est recommandé d'emporter un jeu
complet de fusibles. Prendre contact
avec un atelier.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fu‐
sibles, se reporter à l'étiquette appo‐ sée sur la boîte à fusibles.Pince à fusibles
Pour faciliter le remplacement des fu‐ sibles, une pince à fusibles se trouve
dans la boîte à fusibles du tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
Située sous le vase d'expansion du liquide de refroidissement.
Certains circuits sont protégés par
plusieurs fusibles.
