Instruments et commandes79Jauge de température deliquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
zone gauche=la température
normale de fonc‐
tionnement du mo‐ teur n'est pas en‐
core atteintezone centrale=température nor‐
male de fonction‐
nement du moteurzone droite=température trop
élevéeLe témoin W s'allume si la tempéra‐
ture est trop élevée 3 85, 3 86.Avertissement
Si la température de liquide de re‐
froidissement du moteur est trop
élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de re‐
froidissement.
Pour des raisons physiques, la jauge
de température de liquide de refroi‐
dissement n'indique la température
du liquide de refroidissement que si le niveau de liquide de refroidissement
est adéquat.
Surveillance du niveau
d'huile moteur La surveillance du niveau d'huile mo‐teur n'est correcte que si le véhicule
est stationné sur une surface horizon‐
tale avec le moteur froid.
Si le niveau d'huile moteur est correct quand le contact est mis, NIVEAU
D'HUILE CORRECT s'affiche briève‐
ment dans le centre d'informations du conducteur.
Si l'huile moteur est au-dessus du ni‐
veau minimal, appuyer sur le bouton
de l'ordinateur de bord à l'extrémité
de la manette d'essuie-glace dans les
30 secondes suivant la mise du con‐ tact. Le message NIVEAU D'HUILE
s'affiche en association avec les car‐
rés indiquant le niveau d'huile.
Au fur et à mesure que le niveau
d'huile diminue, les carrés affichés sont remplacés par des traits.▢▢▢▢▢▢=Niveau maximum▢▢▢- - -=Niveau intermédiaire- - - - - -=Niveau minimum
Si le niveau minimum d'huile moteur
est atteint, NIVEAU D'HUILE A
REAJUSTER s'affiche en combinai‐
son avec le témoin A pendant
30 secondes après avoir mis le con‐
tact. Contrôle du niveau et appoint
d'huile moteur 3 147.

80Instruments et commandes
Pour quitter l'écran de surveillance de
niveau d'huile, appuyer sur l'un des
boutons de l'ordinateur de bord.
Ordinateur de bord 3 91.
Affichage de service
Quand le contact est mis, la distance
restante avant le prochain entretien
peut s'afficher brièvement dans le
centre d'informations du conducteur.
Basé sur les conditions de conduite,
l'intervalle auquel un entretien sera
signalé peut considérablement varier.
Quand la distance restante avant le
prochain entretien est inférieure à
3 000 km ou 2 mois, REVISION
DANS s'affiche dans le centre d'infor‐
mations du conducteur.
Lorsque la distance atteint 0 km ou
que la date d'entretien est à terme, les
témoins o et A s'allument sur le
combiné d'instruments et FAIRE
REVISION RAPIDEMENT s'affiche
sur le centre d'informations du con‐
ducteur.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier.Réinitialisation de l'affichage de
service
Après un entretien, l'affichage de ser‐
vice doit être réinitialisé. Le cas
échéant, sélectionner la distance
avant l'affichage de service dans le
Centre d'informations du conducteur,
puis maintenir enfoncé le bouton si‐
tué à l'extrémité de la manette d'es‐
suie-glace pendant environ
10 secondes jusqu'à ce que la dis‐ tance avant le service ne soit affichée
en continu.
Ordinateur de bord 3 91.
Centre d'informations du conducteur
3 89.
Informations sur le service 3 188.Affichage de transmission
Le mode ou le rapport sélectionné de
la boîte manuelle automatisée est in‐
diqué sur l'affichage de la transmis‐
sion.
R=Marche arrièreN=Neutre (point mort)A=Mode Automatiquekg=Mode ChargéV=Programme HiverT=Actionner la pédale de freinW=Électronique de la transmission
Boîte manuelle automatisée 3 125.

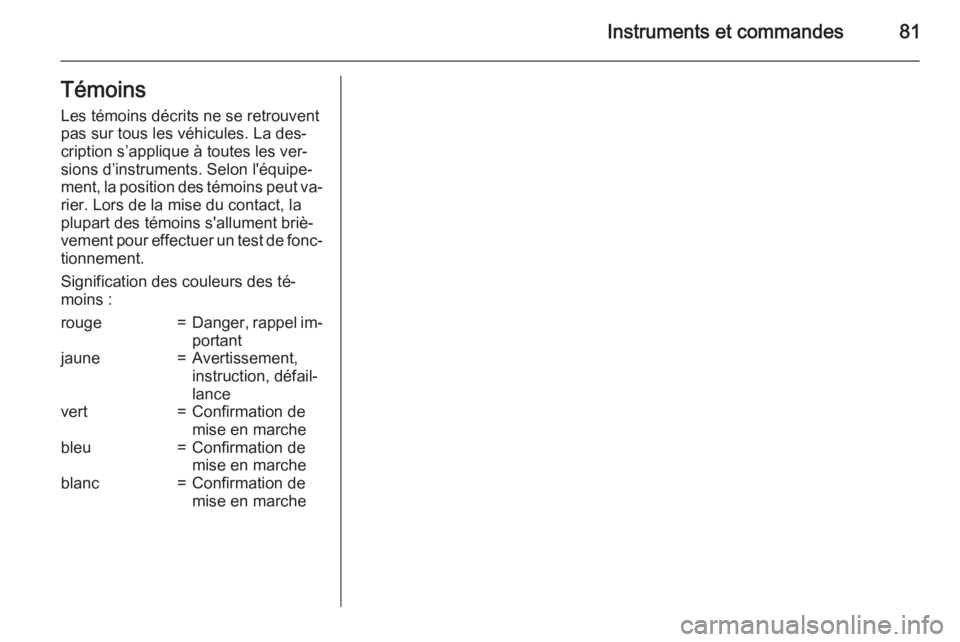

Instruments et commandes81Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments. Selon l'équipe‐
ment, la position des témoins peut va‐
rier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐ tionnement.
Signification des couleurs des té‐ moins :rouge=Danger, rappel im‐
portantjaune=Avertissement,
instruction, défail‐
lancevert=Confirmation de
mise en marchebleu=Confirmation de
mise en marcheblanc=Confirmation de
mise en marche

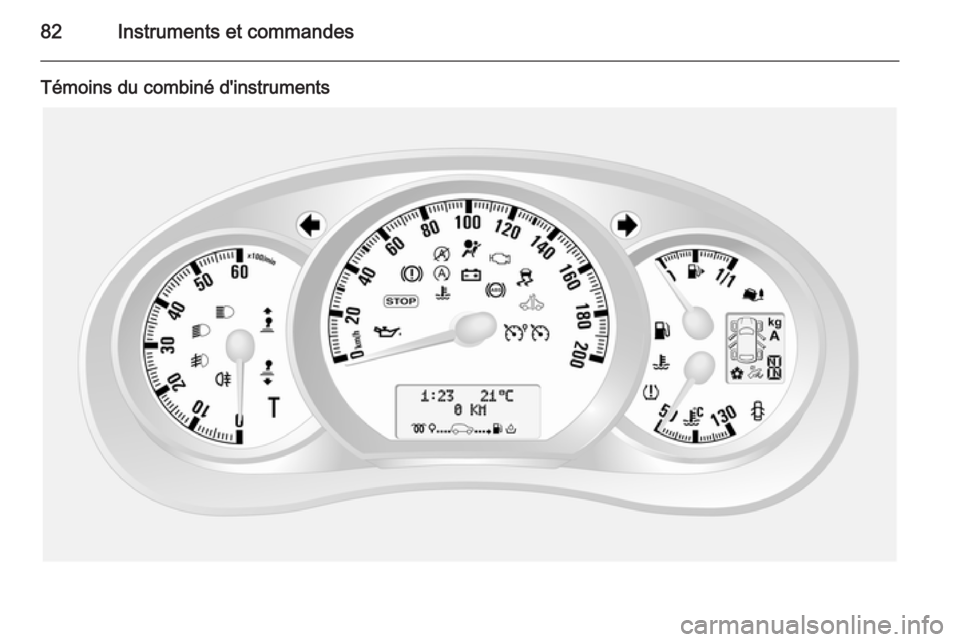

82Instruments et commandes
Témoins du combiné d'instruments

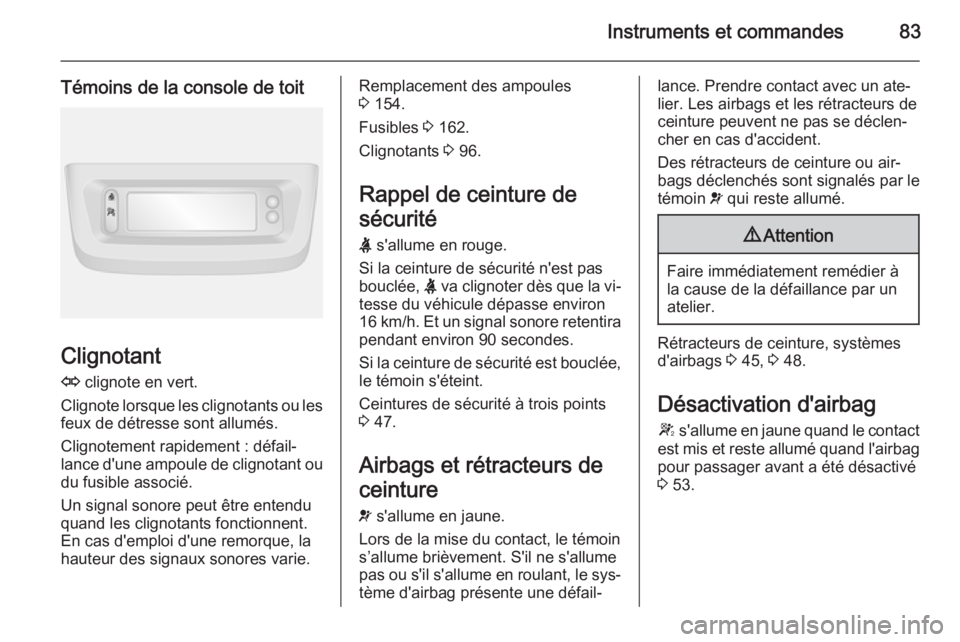

Instruments et commandes83
Témoins de la console de toit
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
En cas d'emploi d'une remorque, la
hauteur des signaux sonores varie.
Remplacement des ampoules
3 154.
Fusibles 3 162.
Clignotants 3 96.
Rappel de ceinture de
sécurité
X s'allume en rouge.
Si la ceinture de sécurité n'est pas
bouclée, X va clignoter dès que la vi‐
tesse du véhicule dépasse environ
16 km/h. Et un signal sonore retentira
pendant environ 90 secondes.
Si la ceinture de sécurité est bouclée, le témoin s'éteint.
Ceintures de sécurité à trois points
3 47.
Airbags et rétracteurs de
ceinture v s'allume en jaune.
Lors de la mise du contact, le témoin
s’allume brièvement. S'il ne s'allume
pas ou s'il s'allume en roulant, le sys‐
tème d'airbag présente une défail‐lance. Prendre contact avec un ate‐
lier. Les airbags et les rétracteurs de
ceinture peuvent ne pas se déclen‐
cher en cas d'accident.
Des rétracteurs de ceinture ou air‐ bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 45, 3 48.
Désactivation d'airbag
W s'allume en jaune quand le contact
est mis et reste allumé quand l'airbag pour passager avant a été désactivé
3 53.

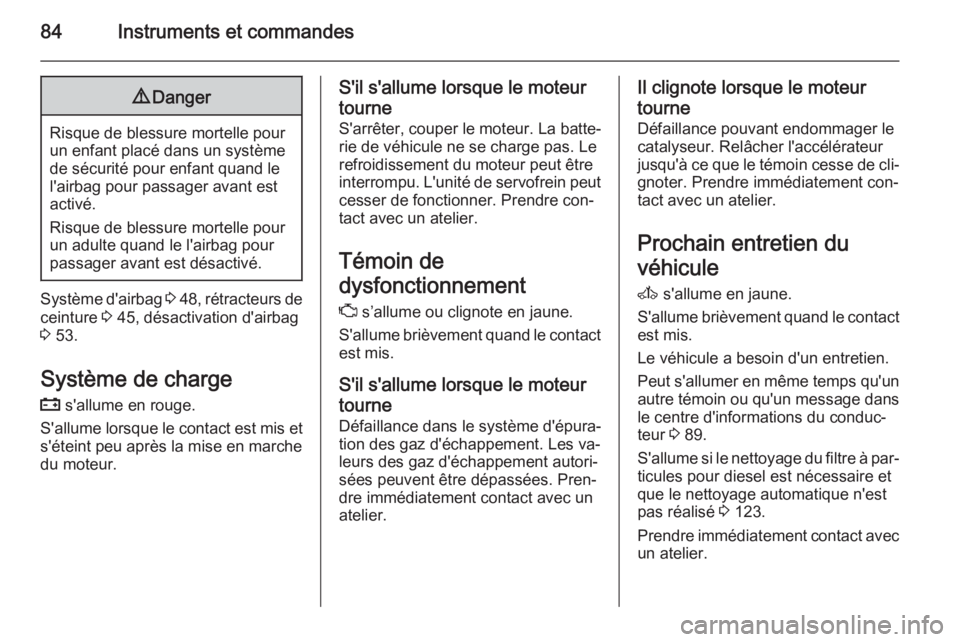

84Instruments et commandes9Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 48 , rétracteurs de
ceinture 3 45, désactivation d'airbag
3 53.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le refroidissement du moteur peut être
interrompu. L'unité de servofrein peut
cesser de fonctionner. Prendre con‐
tact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteurtourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du
véhicule
A s'allume en jaune.
S'allume brièvement quand le contact est mis.
Le véhicule a besoin d'un entretien. Peut s'allumer en même temps qu'un
autre témoin ou qu'un message dans le centre d'informations du conduc‐
teur 3 89.
S'allume si le nettoyage du filtre à par‐
ticules pour diesel est nécessaire et
que le nettoyage automatique n'est
pas réalisé 3 123.
Prendre immédiatement contact avec un atelier.

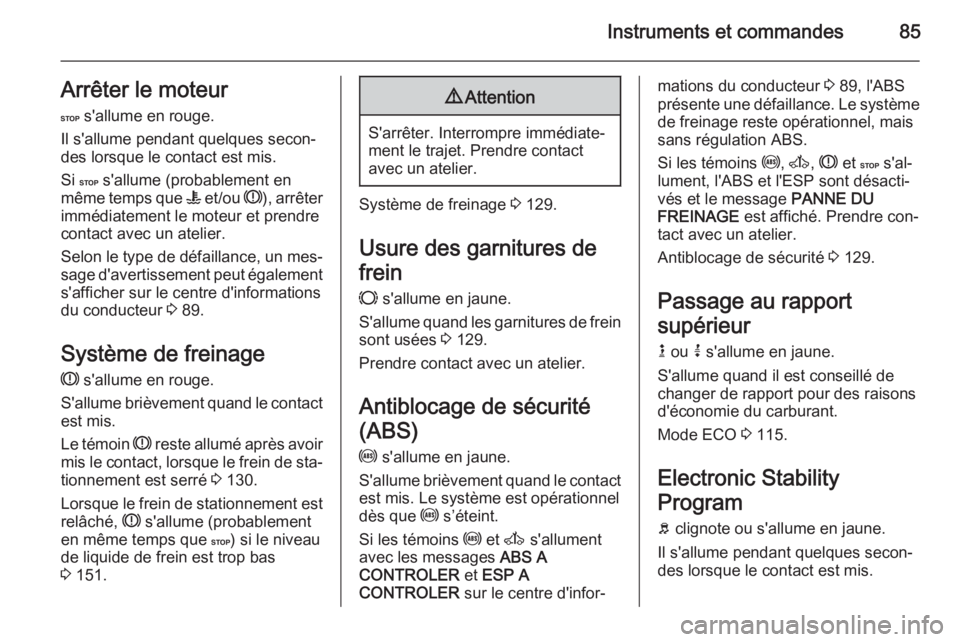

Instruments et commandes85Arrêter le moteurC s'allume en rouge.
Il s'allume pendant quelques secon‐
des lorsque le contact est mis.
Si C s'allume (probablement en
même temps que W et/ou R ), arrêter
immédiatement le moteur et prendre
contact avec un atelier.
Selon le type de défaillance, un mes‐
sage d'avertissement peut également s'afficher sur le centre d'informations
du conducteur 3 89.
Système de freinage
R s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Le témoin R reste allumé après avoir
mis le contact, lorsque le frein de sta‐
tionnement est serré 3 130.
Lorsque le frein de stationnement est relâché, R s'allume (probablement
en même temps que C) si le niveau
de liquide de frein est trop bas
3 151.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Système de freinage 3 129.
Usure des garnitures de
frein F s'allume en jaune.
S'allume quand les garnitures de frein
sont usées 3 129.
Prendre contact avec un atelier.
Antiblocage de sécurité
(ABS) u s'allume en jaune.
S'allume brièvement quand le contact
est mis. Le système est opérationnel
dès que u s’éteint.
Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur 3 89, l'ABS
présente une défaillance. Le système
de freinage reste opérationnel, mais
sans régulation ABS.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE est affiché. Prendre con‐
tact avec un atelier.
Antiblocage de sécurité 3 129.
Passage au rapport
supérieur
k ou j s'allume en jaune.
S'allume quand il est conseillé de
changer de rapport pour des raisons
d'économie du carburant.
Mode ECO 3 115.
Electronic Stability
Program
b clignote ou s'allume en jaune.
Il s'allume pendant quelques secon‐
des lorsque le contact est mis.

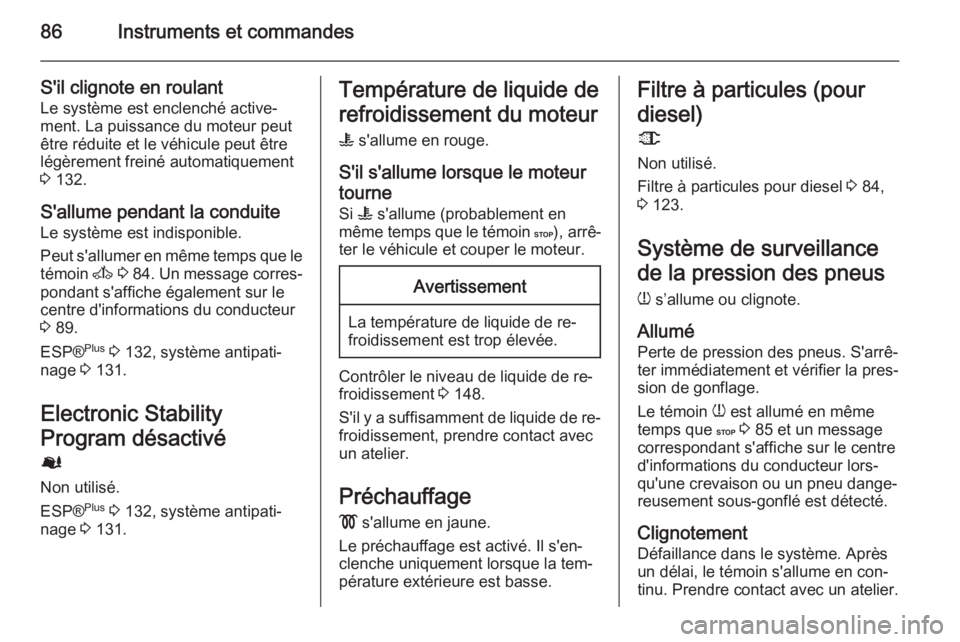

86Instruments et commandes
S'il clignote en roulant
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement
3 132.
S'allume pendant la conduite
Le système est indisponible.
Peut s'allumer en même temps que le
témoin A 3 84 . Un message corres‐
pondant s'affiche également sur le
centre d'informations du conducteur
3 89.
ESP® Plus
3 132, système antipati‐
nage 3 131.
Electronic Stability
Program désactivé
Ø
Non utilisé.
ESP® Plus
3 132, système antipati‐
nage 3 131.Température de liquide de
refroidissement du moteur
W s'allume en rouge.
S'il s'allume lorsque le moteur
tourne
Si W s'allume (probablement en
même temps que le témoin C), arrê‐
ter le véhicule et couper le moteur.Avertissement
La température de liquide de re‐
froidissement est trop élevée.
Contrôler le niveau de liquide de re‐
froidissement 3 148.
S'il y a suffisamment de liquide de re‐
froidissement, prendre contact avec
un atelier.
Préchauffage! s'allume en jaune.
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la tem‐
pérature extérieure est basse.
Filtre à particules (pour
diesel) 8
Non utilisé.
Filtre à particules pour diesel 3 84,
3 123.
Système de surveillance
de la pression des pneus
w s’allume ou clignote.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 85 et un message
correspondant s'affiche sur le centre d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.
Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en con‐
tinu. Prendre contact avec un atelier.

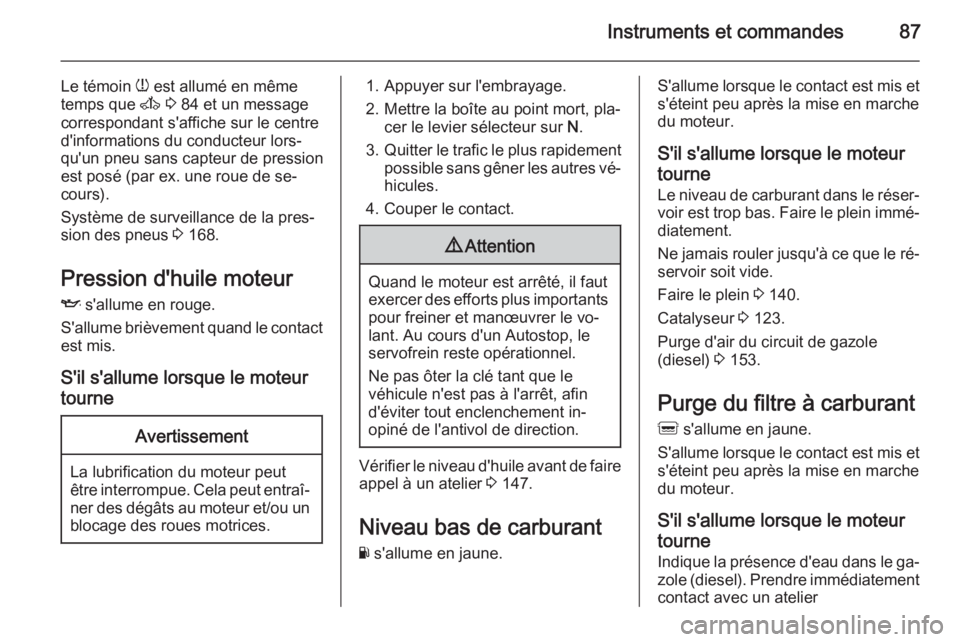

Instruments et commandes87
Le témoin w est allumé en même
temps que A 3 84 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'un pneu sans capteur de pression
est posé (par ex. une roue de se‐
cours).
Système de surveillance de la pres‐
sion des pneus 3 168.
Pression d'huile moteur I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 147.
Niveau bas de carburant Y s'allume en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne Le niveau de carburant dans le réser‐
voir est trop bas. Faire le plein immé‐
diatement.
Ne jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
Faire le plein 3 140.
Catalyseur 3 123.
Purge d'air du circuit de gazole
(diesel) 3 153.
Purge du filtre à carburant
Q s'allume en jaune.
S'allume lorsque le contact est mis et s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Indique la présence d'eau dans le ga‐
zole (diesel). Prendre immédiatement contact avec un atelier

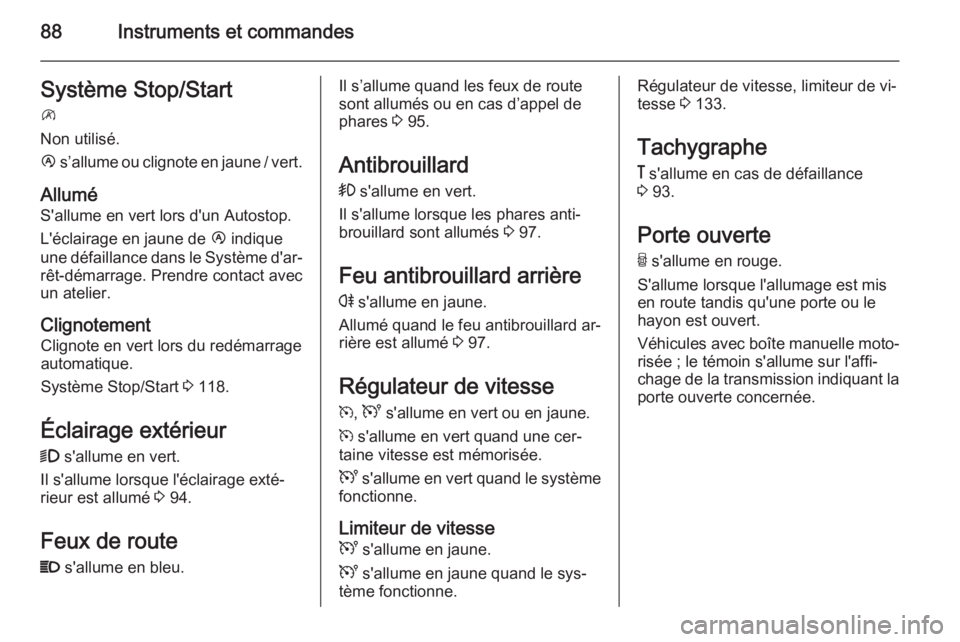

88Instruments et commandesSystème Stop/Start\
Non utilisé.
Ï s’allume ou clignote en jaune / vert.
Allumé
S'allume en vert lors d'un Autostop.
L'éclairage en jaune de Ï indique
une défaillance dans le Système d'ar‐
rêt-démarrage. Prendre contact avec
un atelier.
Clignotement Clignote en vert lors du redémarrage
automatique.
Système Stop/Start 3 118.
Éclairage extérieur
9 s'allume en vert.
Il s'allume lorsque l'éclairage exté‐
rieur est allumé 3 94.
Feux de route P s'allume en bleu.Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 95.
Antibrouillard > s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 97.
Feu antibrouillard arrière
r s'allume en jaune.
Allumé quand le feu antibrouillard ar‐
rière est allumé 3 97.
Régulateur de vitesse m , U s'allume en vert ou en jaune.
m s'allume en vert quand une cer‐
taine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Limiteur de vitesse
U s'allume en jaune.
U s'allume en jaune quand le sys‐
tème fonctionne.Régulateur de vitesse, limiteur de vi‐
tesse 3 133.
Tachygraphe
& s'allume en cas de défaillance
3 93.
Porte ouverte U s'allume en rouge.
S'allume lorsque l'allumage est mis
en route tandis qu'une porte ou le
hayon est ouvert.
Véhicules avec boîte manuelle moto‐
risée ; le témoin s'allume sur l'affi‐ chage de la transmission indiquant la porte ouverte concernée.
