OPEL MOVANO_B 2015 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed59

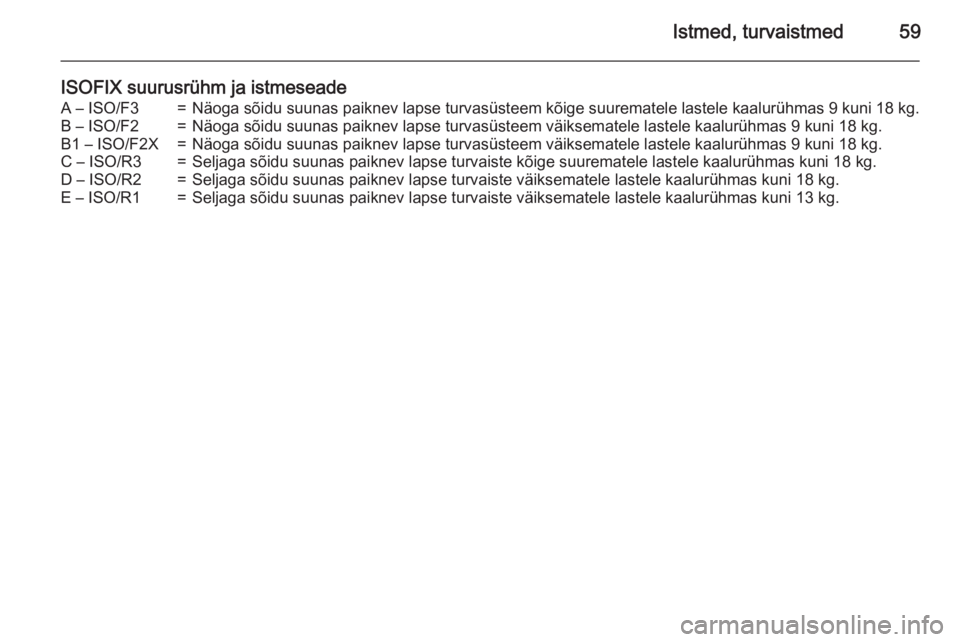

ISOFIX suurusrühm ja istmeseadeA – ISO/F3=Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO/F2=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO/R3=Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 13 kg.

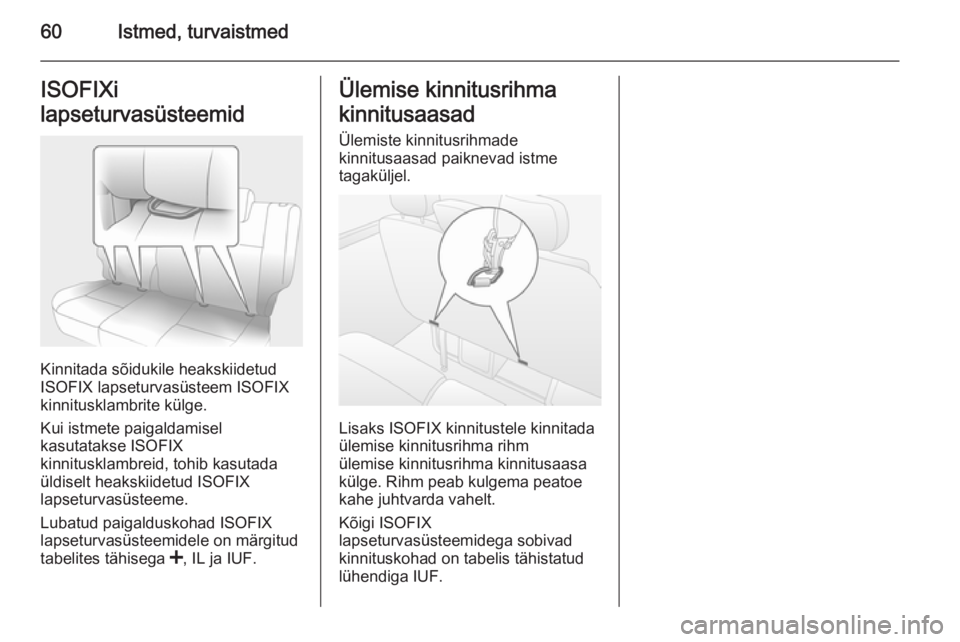

60Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Kui istmete paigaldamisel
kasutatakse ISOFIX
kinnitusklambreid, tohib kasutada
üldiselt heakskiidetud ISOFIX
lapseturvasüsteeme.
Lubatud paigalduskohad ISOFIX
lapseturvasüsteemidele on märgitud
tabelites tähisega <, IL ja IUF.
Ülemise kinnitusrihma
kinnitusaasad
Ülemiste kinnitusrihmade
kinnitusaasad paiknevad istme
tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

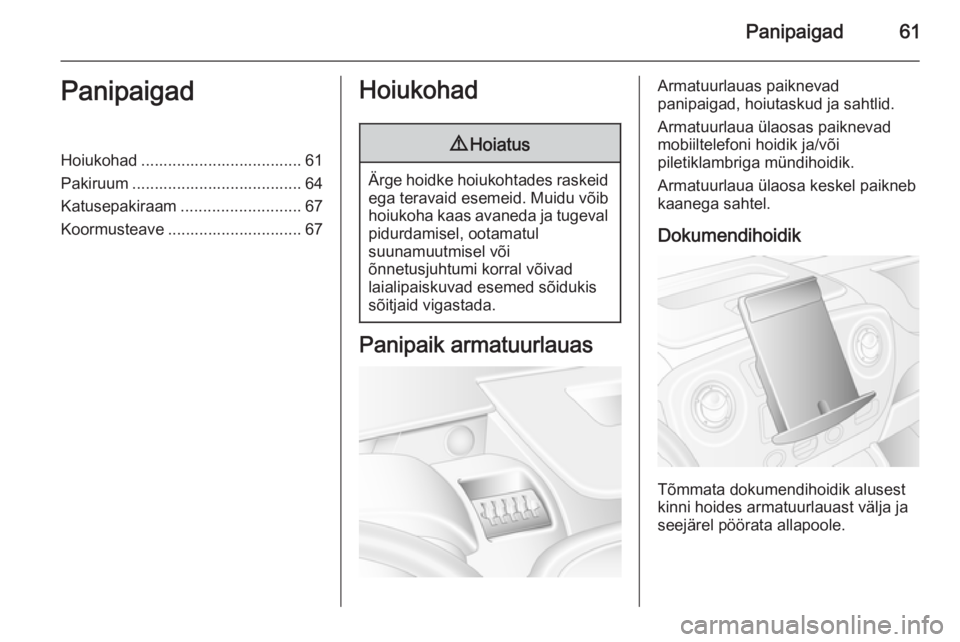

Panipaigad61PanipaigadHoiukohad .................................... 61
Pakiruum ...................................... 64
Katusepakiraam ........................... 67
Koormusteave .............................. 67Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaua ülaosas paiknevad
mobiiltelefoni hoidik ja/või
piletiklambriga mündihoidik.
Armatuurlaua ülaosa keskel paikneb
kaanega sahtel.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast välja ja
seejärel pöörata allapoole.

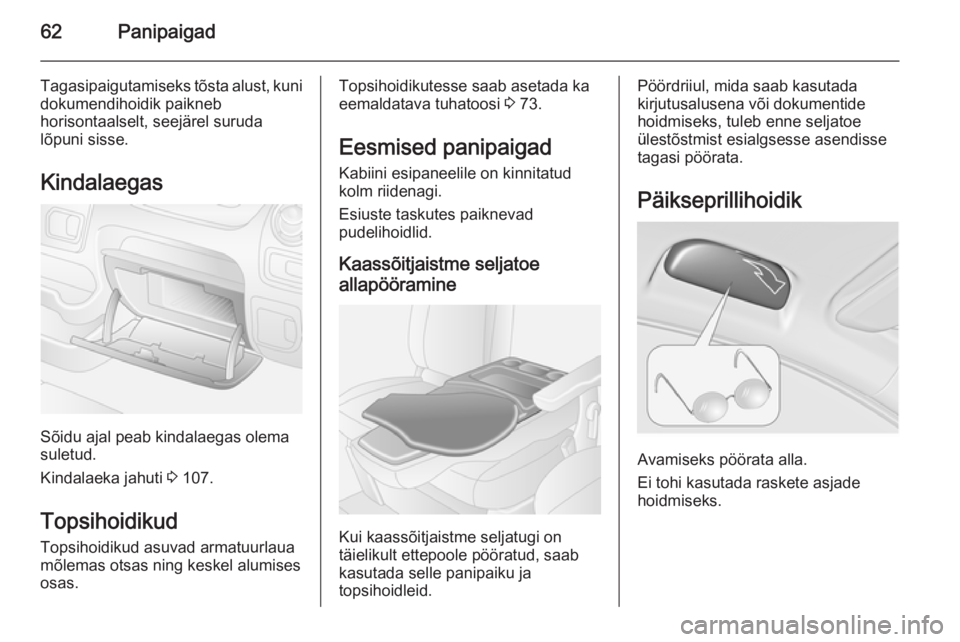

62Panipaigad
Tagasipaigutamiseks tõsta alust, kunidokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.
Kindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Kindalaeka jahuti 3 107.
Topsihoidikud
Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 73.
Eesmised panipaigad
Kabiini esipaneelile on kinnitatud
kolm riidenagi.
Esiuste taskutes paiknevad
pudelihoidlid.
Kaassõitjaistme seljatoe
allapööramine
Kui kaassõitjaistme seljatugi on
täielikult ettepoole pööratud, saab
kasutada selle panipaiku ja
topsihoidleid.
Pöördriiul, mida saab kasutada
kirjutusalusena või dokumentide
hoidmiseks, tuleb enne seljatoe
ülestõstmist esialgsesse asendisse
tagasi pöörata.
Päikseprillihoidik
Avamiseks pöörata alla.
Ei tohi kasutada raskete asjade
hoidmiseks.

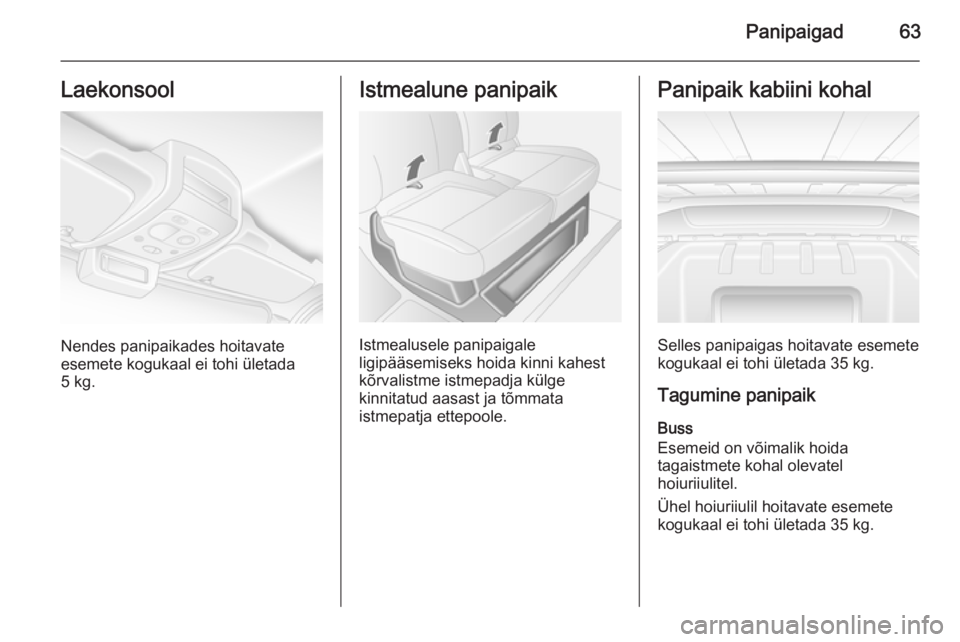

Panipaigad63Laekonsool
Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Tagumine panipaik
Buss
Esemeid on võimalik hoida
tagaistmete kohal olevatel
hoiuriiulitel.
Ühel hoiuriiulil hoitavate esemete
kogukaal ei tohi ületada 35 kg.

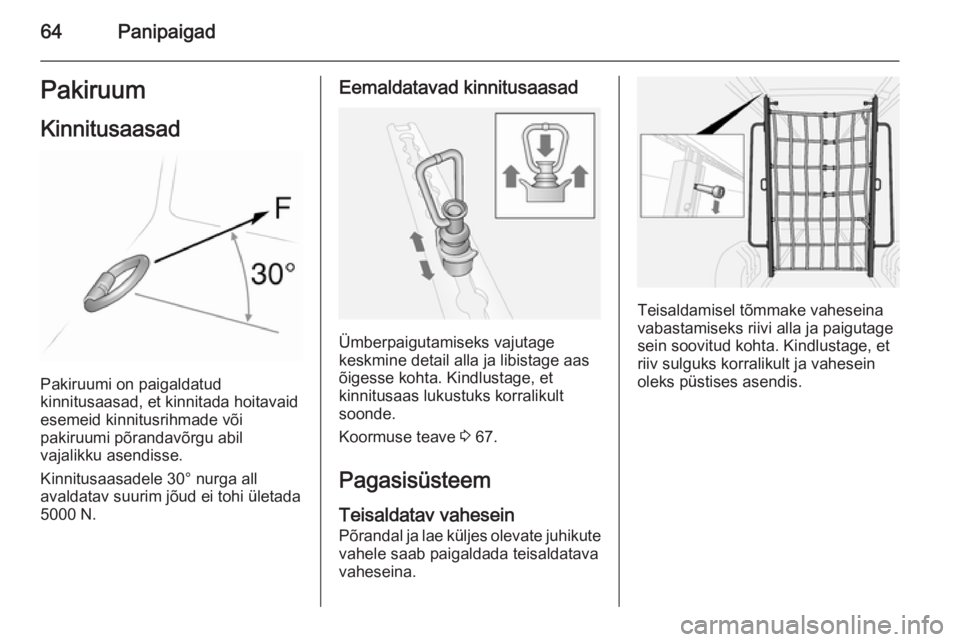

64PanipaigadPakiruum
Kinnitusaasad
Pakiruumi on paigaldatud
kinnitusaasad, et kinnitada hoitavaid
esemeid kinnitusrihmade või
pakiruumi põrandavõrgu abil
vajalikku asendisse.
Kinnitusaasadele 30° nurga all
avaldatav suurim jõud ei tohi ületada
5000 N.
Eemaldatavad kinnitusaasad
Ümberpaigutamiseks vajutage
keskmine detail alla ja libistage aas
õigesse kohta. Kindlustage, et
kinnitusaas lukustuks korralikult
soonde.
Koormuse teave 3 67.
Pagasisüsteem Teisaldatav vahesein Põrandal ja lae küljes olevate juhikutevahele saab paigaldada teisaldatava
vaheseina.
Teisaldamisel tõmmake vaheseina
vabastamiseks riivi alla ja paigutage sein soovitud kohta. Kindlustage, et
riiv sulguks korralikult ja vahesein
oleks püstises asendis.

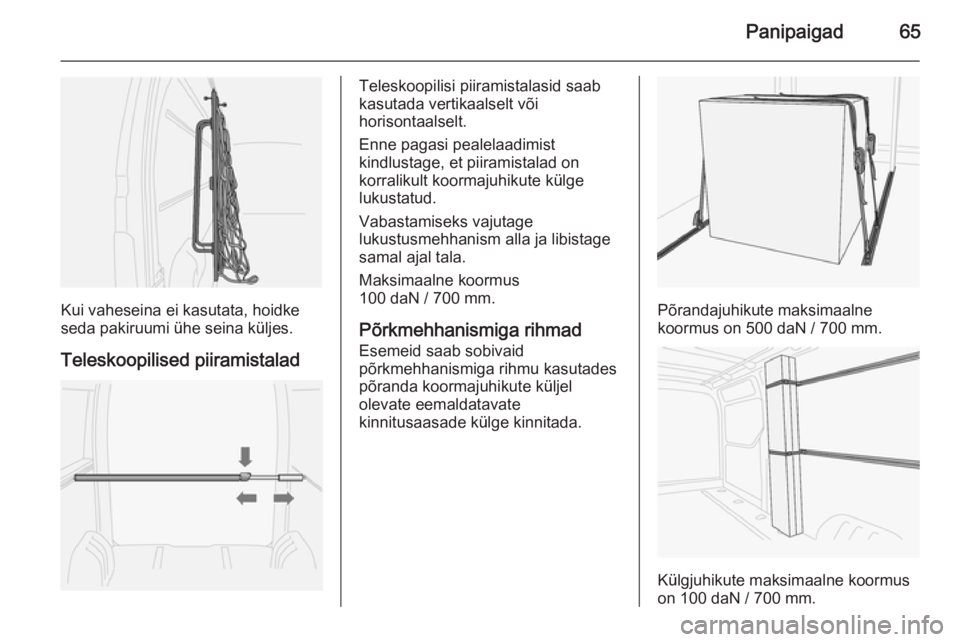

Panipaigad65
Kui vaheseina ei kasutata, hoidke
seda pakiruumi ühe seina küljes.
Teleskoopilised piiramistalad
Teleskoopilisi piiramistalasid saab
kasutada vertikaalselt või
horisontaalselt.
Enne pagasi pealelaadimist
kindlustage, et piiramistalad on
korralikult koormajuhikute külge
lukustatud.
Vabastamiseks vajutage
lukustusmehhanism alla ja libistage
samal ajal tala.
Maksimaalne koormus
100 daN / 700 mm.
Põrkmehhanismiga rihmad
Esemeid saab sobivaid
põrkmehhanismiga rihmu kasutades
põranda koormajuhikute küljel
olevate eemaldatavate
kinnitusaasade külge kinnitada.
Põrandajuhikute maksimaalne
koormus on 500 daN / 700 mm.
Külgjuhikute maksimaalne koormus
on 100 daN / 700 mm.

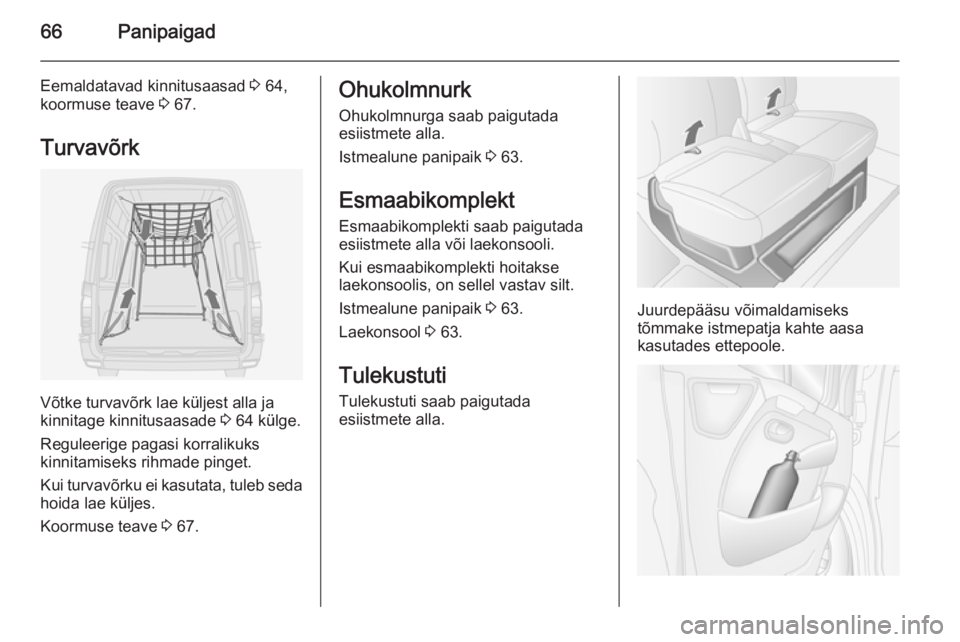

66Panipaigad
Eemaldatavad kinnitusaasad 3 64,
koormuse teave 3 67.
Turvavõrk
Võtke turvavõrk lae küljest alla ja
kinnitage kinnitusaasade 3 64 külge.
Reguleerige pagasi korralikuks
kinnitamiseks rihmade pinget.
Kui turvavõrku ei kasutata, tuleb seda
hoida lae küljes.
Koormuse teave 3 67.
Ohukolmnurk
Ohukolmnurga saab paigutada
esiistmete alla.
Istmealune panipaik 3 63.
Esmaabikomplekt
Esmaabikomplekti saab paigutada
esiistmete alla või laekonsooli.
Kui esmaabikomplekti hoitakse
laekonsoolis, on sellel vastav silt.
Istmealune panipaik 3 63.
Laekonsool 3 63.
Tulekustuti
Tulekustuti saab paigutada
esiistmete alla.
Juurdepääsu võimaldamiseks
tõmmake istmepatja kahte aasa
kasutades ettepoole.

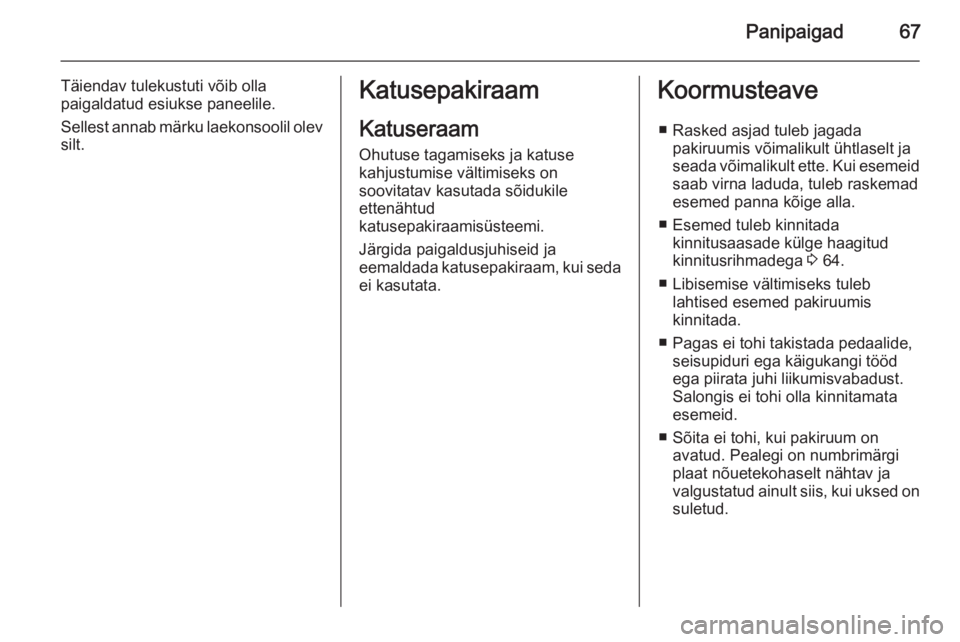

Panipaigad67
Täiendav tulekustuti võib ollapaigaldatud esiukse paneelile.
Sellest annab märku laekonsoolil olev
silt.Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda ei kasutata.Koormusteave
■ Rasked asjad tuleb jagada pakiruumis võimalikult ühtlaselt ja
seada võimalikult ette. Kui esemeid saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 64.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust.
Salongis ei tohi olla kinnitamata
esemeid.
■ Sõita ei tohi, kui pakiruum on avatud. Pealegi on numbrimärgiplaat nõuetekohaselt nähtav ja
valgustatud ainult siis, kui uksed on suletud.

68Panipaigad9Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 180) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
Tühimass hõlmab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90% ulatuses) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu tuleb
pidevalt kontrollida ja pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
■ Standardkatuste maksimaalne lubatud koormus (koos
katusepakiraami kaaluga) on
200 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.
