Näidikud ja juhtseadised69Näidikud ja
juhtseadisedJuhtseadised ................................ 69
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 74
Infonäidikud ................................. 84
Teated sõiduki kohta ...................85
Pardaarvuti .................................. 86
Sõidumeerik ................................. 88Juhtseadised
Rooli reguleerimine
Vabastada lülitushoova lukustus,
reguleerida rooli, seejärel fikseerida
hoob ja kontrollida, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Püsikiiruse regulaatorit ja
kiirusepiirikut saab juhtida roolil
paiknevate nuppude abil.
Püsikiiruse regulaator ja kiirusepiirik
3 125.

70Näidikud ja juhtseadisedHelisignaal
Vajutada j.
Helisignaal töötab olenemata
süüteluku asendist.
Roolisambal paiknevad
juhtnupud
Infotainment-süsteemi saab juhtida ka roolisambal paiknevate nuppudeabil.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.
Esiklaasi puhasti/pesur
EsiklaasipuhastiK=perioodiline pühkimine1=aeglaselt2=kiiresti
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Automaatpühkimine vihmaanduri
juhtimiselK=Automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Kui süüde on välja lülitatud, võib
osutuda vajalikuks automaatne
klaasipuhastus uuesti valida.

Näidikud ja juhtseadised71
Vihmaanduri reguleeritav tundlikkus
Tundlikkuse taseme reguleerimiseks
keerata seaderatast:Madal tundlik‐
kuse tase=keerata
seadeketast allaKõrge tundlik‐
kuse tase=keerata
seadeketast üles
Hoida anduriala vaba tolmust, porist
ja jääst.
Esiklaasipesur
Tõmmata hooba. Esiklaasile
pritsitakse klaasipuhastusvedelikku.
lühike tõmba‐
mine=puhasti puhastab
ühe korrapikk tõmbamine=puhasti pühib
mõne korraVälistemperatuur
Temperatuuri langust kuvatakse
kohe ja temperatuuri tõusu pärast
viiteaega.
Kui välistemperatuur langeb
tasemele 3 °C, hakkab infonäidikul
vilkuma °C, mis hoiatab jäiste
teeolude eest. Vilkumine kestab, kuni temperatuur tõuseb üle 3 °C.
9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi üle 0 °C.

72Näidikud ja juhtseadisedKell
Olenevalt sõidukist võidakse õiget
kellaaega ja/või kuupäeva kuvada
infoekraanil 3 85 või juhi
infokeskuses 3 84.
Kellaaja ja kuupäeva seadmine infonäidikul
Tunde ja minuteid võib seada ekraani kõrval olevate vastavate nuppude
vajutamisega või Infotainment-
süsteemi juhtseadistega.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
Kellaaja seadmine juhi
infokeskuses
Kellafunktsiooni kuvamiseks
vajutage korduvalt nuppu
klaasipuhasti hoova otsas. Kui
kellaaeg vilgub (ca 2 sekundi pärast):
■ vajutada alumist nuppu ja hoida all
■ tunnid vilguvad
■ tundide muutmiseks vajutada ülemist nuppu
■ tundide seadmiseks vajutada alumist nuppu ja hoida all
■ minutid vilguvad
■ minutite muutmiseks vajutada ülemist nuppu
■ minutite seadmiseks ja seadmisrežiimist väljumiseks
vajutada alumist nuppu ja hoida all.
Pistikupesad
12 V pistikupesad asuvad
armatuurlaual ja sõiduki tagaosas.

Näidikud ja juhtseadised73
Elektriliste lisaseadmete ühendaminemittetöötava mootori korral tühjendabsõiduki aku.
Maksimaalset võimsustarvet 120 W
ei tohi ületada.
Süüte väljalülitamisel lülitatakse
pistikupesad välja.
Lisaks võidakse pistikupesa välja
lülitada madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ettevaatust
Ei tohi ühendada mitte mingisuguseid vooluandvaid
seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Mitte vigastada pistikupesa
ebasobivate pistikute
kasutamisega.
Sigaretisüütel
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Eemaldatav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.

74Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Suurimat kiirust saab piirata
püsikiiruse regulaatoriga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
10 sekundi jooksul hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul)
võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Läbisõidumõõdik
Näitab läbisõitu kilomeetrites.
Päevasõidumõõdik Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Päevasõidumõõdiku kuvamiseks
vajutage korraks nuppu klaasipuhasti hoova otsas.
Lähtestamiseks vajutage
päevasõidumõõdiku kuvamisel
nuppu ja hoidke mõni sekund all, kui
süüde on sees. Näidik vilgub ja
nullitakse.
Sõidumeerik 3 88.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.

Näidikud ja juhtseadised75Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütuse taset paagis.
Kui tase paagis on madal, süttib
märgutuli Y. Tankida kohe 3 131.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 143.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeMärgutuli W põleb, kui temperatuur
on liiga kõrge 3 80, 3 82.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Mootoriõli taseme
jälgimine Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, ilmub juhi
infokeskusse lühiajaliselt OIL LEVEL
CORRECT (ÕLITASE ÕIGE) .

76Näidikud ja juhtseadised
Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
ruudud kriipsudega.▢▢▢▢▢▢=maksimaalne tase▢▢▢- - -=vahepealne tase- - - - - -=minimaalne tase
Kui õlitase langeb miinimumini,
kuvatakse TOP-UP OIL LEVEL
(LISADA ÕLI) koos märgutulega A
pärast seda, kui süüde on olnud
30 sekundit sisse lülitatud. Kontrollida
mootoriõli taset ja lisada õli 3 137.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada ükskõik
kumba pardaarvuti nuppu.
Pardaarvuti 3 86.
Hooldusnäidik
Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või 2 kuud,
kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui läbisõit jõuab 0 km-ni või saabub
hoolduse tähtaeg, süttivad
armatuurlaual märgutuled o ja A ja
juhi infokeskusesse ilmub SERVICE
DUE (VAJALIK TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda abisaamiseks hooldustöökotta.
Hooldusnäidiku
taaslähtestamine
Pärast hooldust tuleb hooldusnäidik lähtestada: kui on saadaval, valigejuhi infokeskuses vahemaa enne
hooldust, seejärel hoidke
klaasipuhasti hoova otsas olevat
nuppu allavajutatuna umbes10 sekundi jooksul, kuni vahemaad
enne hooldust hakatakse pidevalt
kuvama.
Pardaarvuti 3 86.
Juhi infokeskus 3 84.
Hooldusinfo 3 175.
Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
V=TagasikäikN=Neutraalasend (tühikäik)A=Automaatrežiim

Näidikud ja juhtseadised77
kg=KoormusrežiimV=TalverežiimT=Rakendada jalgpidurW=Käigukasti
elektroonikasüsteem
Poolautomaatne käigukast 3 117.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:
punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise
kinnitussinine=sisselülitamise
kinnitusvalge=sisselülitamise
kinnitus

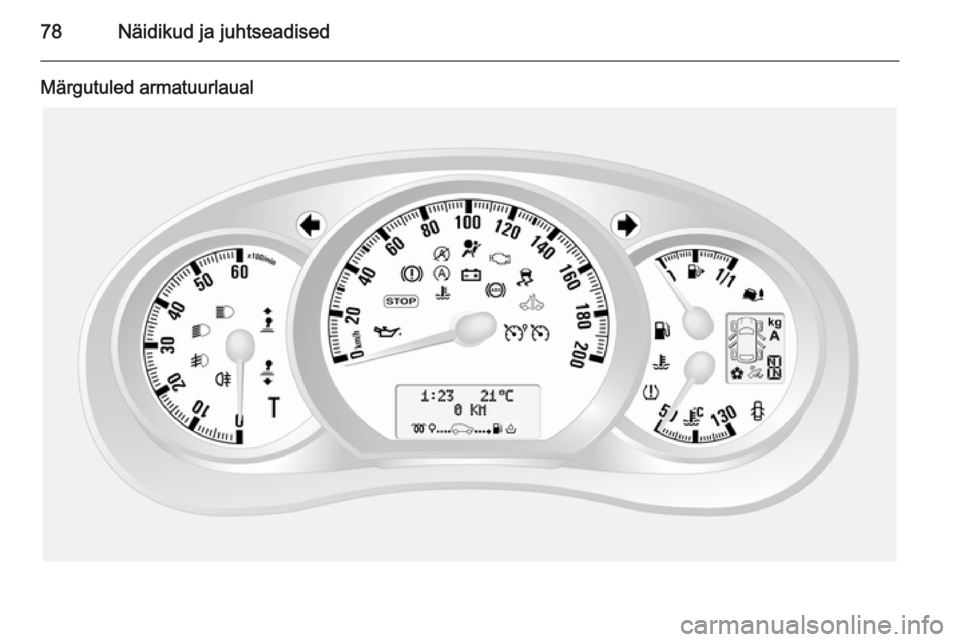

78Näidikud ja juhtseadised
Märgutuled armatuurlaual
