Догляд за автомобілем169

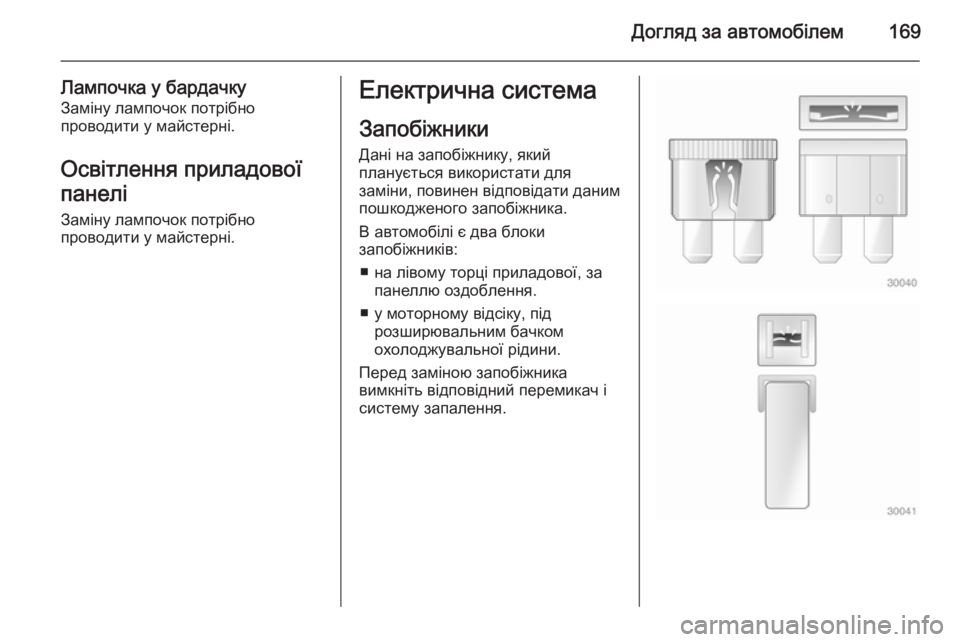

Лампочка у бардачку
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
■ на лівому торці приладової, за панеллю оздоблення.
■ у моторному відсіку, під розширювальним бачком
охолоджувальної рідини.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.

170Догляд за автомобілем

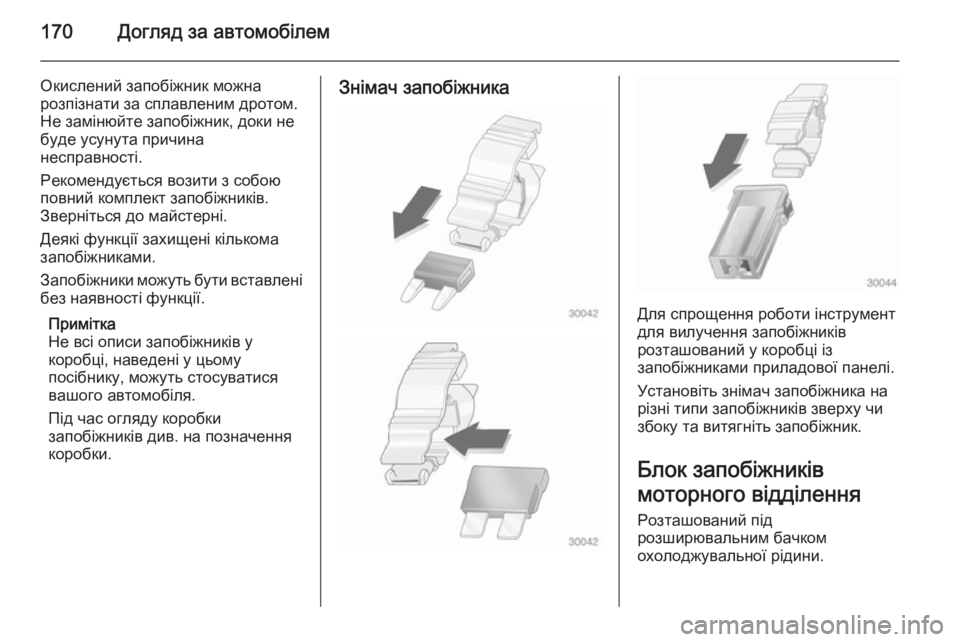

Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не замінюйте запобіжник, доки не
буде усунута причина
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.Знімач запобіжника
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжниківмоторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.

Догляд за автомобілем171

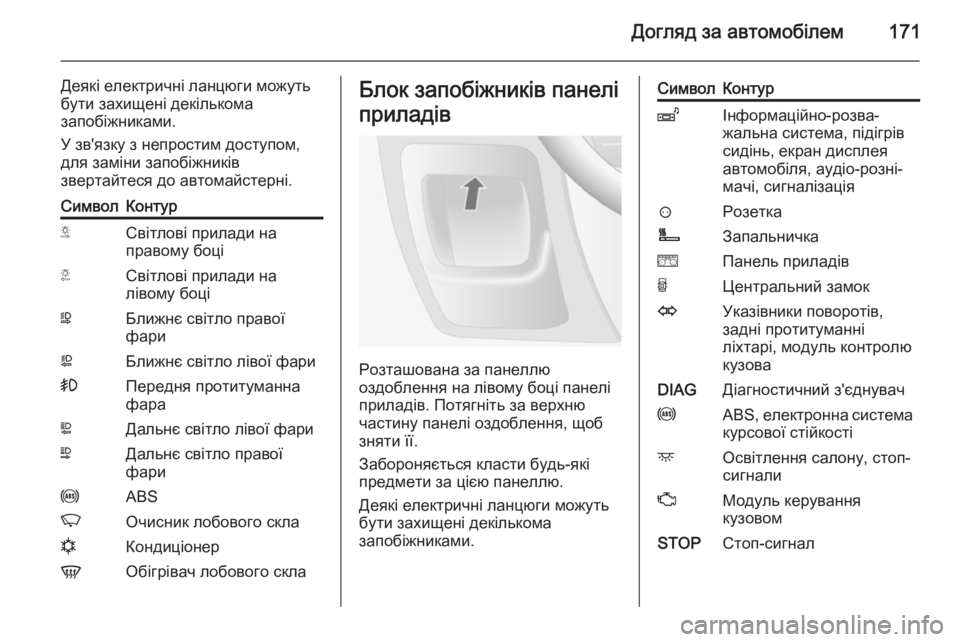

Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
У зв'язку з непростим доступом,
для заміни запобіжників
звертайтеся до автомайстерні.СимволКонтурSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціWБлижнє світло правої
фариaБлижнє світло лівої фари>Передня протитуманна
фараLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаnКондиціонерVОбігрівач лобового склаБлок запобіжників панелі
приладів
Розташована за панеллю
оздоблення на лівому боці панелі
приладів. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
СимволКонтурZІнформаційно-розва‐
жальна система, підігрів
сидінь, екран дисплея
автомобіля, аудіо-розні‐
мачі, сигналізація?РозеткаÌЗапальничкаeПанель приладівUЦентральний замокOУказівники поворотів,
задні протитуманні
ліхтарі, модуль контролю
кузоваDIAGДіагностичний з'єднувачuABS, електронна система
курсової стійкостіdОсвітлення салону, стоп-
сигналиZМодуль керування
кузовомSTOPСтоп-сигнал

172Догляд за автомобілем
СимволКонтурIМодуль контролю кузова,
електропідйомники вікон,
кондиціонерmЛіве заднє вікно з піді‐
грівомnПраве заднє вікно з піді‐
грівомRОмивач лобового склаMЕлектронний імобілайзерUСидіння з підігрівомFBLГабаритні ліхтаріlЗ'єднання "вільні руки"&ТахографPTOВідбір потужностіjЗвуковий сигналÍБлок попереднього розі‐
гріву, дренаж фільтра
дизельного пальногоxВентилятор системи
клімат-контролюСимволКонтурADPДодаткові адаптації,Електропідйомники вікон,
модуль контролю кузоваІнструменти
автомобіля
Інструменти
Домкрат, колісний ключ, адаптери
(для знімання запасного колеса),
гачок для ковпачка маточини та
буксирувальна серга знаходяться в комплекті, що зберігається під
переднім сидінням.

Догляд за автомобілем173
Автомобілі із заднім приводом:
Гідравлічний домкрат та комплект насадок для використання із
домкратом додається.
Щоб дістатися до ремонтного
комплекту, посуньте сидіння у
крайнє переднє положення і
складіть його спинку.
Комплект для ремонту шин 3 180.
Заміна коліс 3 183.
Запасне колесо 3 185.Колеса та шини
Колеса і шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Шини Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.

174Догляд за автомобілемЗимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин Наприклад, 215/65 R 16 C 109 R215=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюймиC=Вантажна або комерційна
експлуатація88=Індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR=Кодова літера швидкостіКодова літера швидкості:Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Тиск у шинах 3 219. Завжди
накачуйте шини до значень тиску,
вказаних у наліпці з нормами тиску
в шинах, яка приклеєна до рами
дверцят водія.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 203.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 219.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.

Догляд за автомобілем1759Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Задній привід, спарені задні
колеса При накачуванні зовнішньої шини,шланг повітровода завжди має
бути заведений між двома
колесами.
Система контролю тиску
в шинах
У системі контролю тиску в шинах
(ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Датчики TPMS моніторять тиск
повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Кожну шину, включно із запасною,
слід перевіряти щомісяця у
холодному стані і накачувати до
рекомендованого тиску,
позначеного в табличці з даними
про тиск у шинах.
Тиск у шинах на дисплеї Поточний тиск у шинах може
відображатися в інформаційному
центрі водія 3 93.
Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.

176Догляд за автомобілем
Низький тиск у шинах
Якщо буде виявлено низький тиск ушинах, почне світитися
контрольний індикатор w 3 91, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 219.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалення.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше тиск у шинах не буде
відображатися. При цьому
індикатор w спочатку блиматиме
протягом кількох секунд, а потім
світитиметься постійно разом із
контрольним індикатором A 3 88.
Одночасно в інформаційному центрі для водіїв з’явиться
відповідне повідомлення.
На запасному колесі та
тимчасовому запасному колесі
датчики тиску відсутні. СистемаTPMS для цих коліс не діє. Для
інших трьох коліс система TPMS
продовжує діяти.
Під час кожного циклу запалювання
спалахуватиме Контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія 3 93.
Повідомлення автомобіля 3 94.
Прокол Якщо буде виявлено прокол чикритично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 89, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Тиск у шинах 3 219, комплект для
ремонту шин 3 180, запасне
колесо 3 185, заміна коліс 3 183.

Догляд за автомобілем177
Залежність від температуриТиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають. Тому важливо
перевіряти тиск у шинах, коли вони
є холодними.
Функція повторного
розпізнавання
Після заміни коліс для системи
TPMS необхідно виконати повторні обчислення.
Коли автомобіль стоїть нерухомо, виберіть меню тиску в шинах в
інформаційному центрі водія,
натиснувши кнопку на торці важеля керування склоочисником. Щобвиконати повторне обчислення,натисніть цю кнопку і потримайте її
протягом 3 секунд. Відповідне
повідомлення з'являється у центрі
інформації водія.
Щоб завершити процес повторного
розпізнавання, потрібно буде
проїхати автомобілем кілька
хвилин.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
Центр інформації водія 3 93.
Повідомлення автомобіля 3 94.
Загальна інформація Використання доступних у
торгівельній мережі наборів для ремонту шин може зашкодити
функціонуванню системи. Можна
використовувати комплекти для
ремонту шин, схвалені
виробником.
Комплект для ремонту шин 3 180.Потужна зовнішня радіоапаратура
може негативним чином впливати
на роботу системи TPMS.
Після кожної заміни шин датчики
системи TPMS слід знімати для
перевірки на СТО.
Несправність
Якщо один чи декілька датчиків
TPMS відсутні або не діють,
система TPMS нормально
працювати не буде. У разі
виявлення несправності системи
індикатор w кілька секунд
блиматиме, а потім світитиметься
постійно. Крім того, у центрі
інформації для водіїв з'явиться
відповідне повідомлення.
Доки несправність не буде усунута, щоразу після ввімкнення
запалювання засвічуватиметься
контрольний індикатор w і
з'являтиметься відповідне
повідомлення.
Перелік можливих причин: ■ Одне з коліс було замінено на запасне колесо, яке не має
датчика TPMS.

178Догляд за автомобілем
■ Процес повторногорозпізнавання датчика системи
TPMS був виконаний
неправильно. Після нормального
завершення процесу повторного
розпізнавання датчика
засвічується контрольний
індикатор w і з'являється
відповідне повідомлення.
■ Один чи більше датчиків TPMS був втрачений або пошкоджений.
Після встановлення датчиків
системи TPMS й нормального
виконання процедури
розпізнавання контрольний
індикатор w має згаснути, а
відповідне повідомлення –
зникнути. Зверніться до СТО.
■ Замінні шини чи колеса не відповідають шинам чи колесам,
встановленим на заводі.
Нерекомендовані шини та колеса можуть запобігти належній роботісистеми TPMS.
■ Робота електронних пристроїв або ж перебування поблизу
обладнання, що використовує
радіочастоти, подібні до тих, яківживаються в системі TPMS,
може призвести до збою
датчиків TPMS.
Якщо система TPMS не працює
належним чином, вона може не
розпізнавати чи не надавати
сигнал про низький тиск у шинах.
Якщо світиться контрольний
індикатор w, і в центрі інформації
для водіїв відображається
відповідне повідомлення, слід
звернутися до СТО.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на
одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Переконайтеся, що напрямок руху коліс не змінився.
