Керування автомобілем та експлуатація149
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.
Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом, вони є дійсними для
схилів з градієнтом максимум до 12%.
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зменшується зі
збільшенням висоти, що
послаблює здатність подолання
підйомів, допустима загальна вага
автопоїзда також зменшується на
10% на кожну 1000 метрів
додаткової висоти. Загальна маса
автопотяга не повинна
зменшуватися під час руху
дорогами з легкими схилами
(менше 8%, наприклад, шосе).Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 200.
Вертикальне навантаження
на причіпний пристрій Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій указано на
маркувальній табличці
буксирувального обладнання та в
документації до автомобіля.
Завжди прагніть до максимального навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно опускатися нижче 25 кг.При масі причепа 1200 кг і більше,вертикальне навантаження принавішуванні не повинно бути
меншим за 50 кг.
Навантаження на задню вісь Коли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Буксирувальне
обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.

150Керування автомобілем та експлуатація
Звукове попередження
буксирувального обладнання Для автомобілів, устаткованих
буксирувальним обладнанням, при
навішеному причепі, звукова
індикація указівників поворотів
змінюється.
При відмові указівника повороту на
причепі чи буксируючому
автомобілі звуковий сигнал
указівника повороту зміниться.
Система допомоги під
час руху з причепом
Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Система допомоги під час руху з
причепом (TSA) є складовою
електронної системи курсової
стійкості (ESP) 3 139.Додаткові функції
Відбір потужності
Щоб увімкнути цей режим,
виконайте наступні дії, коли
автомобіль стоїть на місці і двигун
працює на холостих обертах:
■ Увімкніть нейтральну передачу (автоматизована МКПП = N)
■ Натисніть педаль зчеплення
■ Натисніть вимикач на приладовій
панелі
■ Відпустіть педаль зчеплення
Холості оберти двигуна
підвищуються до 1200 об/хв.
Якщо система не працює, повторіть процедуру або поступово
відпустіть педаль зчеплення.
Щоб вимкнути систему, натисніть
на педаль зчеплення, потім
натисніть вимикач на приладовій
панелі.

Догляд за автомобілем151Догляд за
автомобілемЗагальна інформація ...............151
Перевірки автомобіля ..............152
Заміна лампи ............................ 161
Електрична система ................169
Інструменти автомобіля ..........172
Колеса та шини ........................173
Запуск від зовнішнього дже‐
рела ........................................... 188
Буксирування ............................ 190
Догляд за зовнішнім виглядом 192Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (чіп-тюнінг).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом
тривалого періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відсіку та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Заімніть масло.
■ Висушіть резервуар для миючої рідини.
■ Перевірте анти-фриз і захист від корозії.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
■ Припаркуйте автомобіль в сухому, добре провітрюваному
місці. Увімкніть першу чи задню
передачу. Усуньте можливість
відкочування автомобіля.

152Догляд за автомобілем
■ Не застосовуйте стоянковегальмо.
■ Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
■ Відключіть клему з негативного виходу батареї автомобіля.
Майте на увазі, всі системи
перестануть працювати,
наприклад, система запобігання
викраденню автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
■ Підключіть клему до негативного виходу батареї автомобіля.
Активуйте систему
електропідйомників вікон.
■ Перевірте тиск у шинах.
■ Заповніть резервуар омиваючою рідиною.
■ Перевірте рівень масла в двигуні.
■ Перевірте рівень охолоджуючої рідини.
■ За потреби встановіть номерний знак.Отримання автомобіля
після відпрацювання
ресурсу
Інформація про центри прийому
автомобілів, що відпрацювали свій
термін, та переробку машин, термін експлуатації яких закінчився,
доступна на нашому веб-сайті, де
це є вимогою законодавства.
Довіряйте виконання цієї роботи
лише авторизованим центрам
переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Для системи запалення
генерується дуже висока
напруга. Не торкайтеся їх.
Кришки для заливання масла в
двигун, охолоджуючої рідини,
миючої рідини омивача та ручка
щупа масла є жовтого кольору для
полегшення їх розпізнавання.

Догляд за автомобілем153КапотВідкривання
Потягніть важіль і поверніть його в
початкове положення.
Потягніть за запобіжний фіксатор,
розташований трохи лівіше від
центра і відкрийте капот.
Витягніть підпорний стрижень з
тримача й закріпіть його за гачок на
нижньому боці капота, який
знаходиться праворуч.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення Перед тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот і дайте йому
потрапити в запобіжний затискач.
Перевірте, щоб капот зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає вказаним специфікаціям.
Рекомендовані рідини та мастила
3 197.

154Догляд за автомобілем
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути вимкненим щонайменше протягом10 хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.Обережно
Власник автомобіля несе
відповідальність за підтримання належного рівня моторного
масла відповідної якості.
Коли рівень масла падає до
позначки MIN, долийте масла.Обережно
Не допускайте падіння рівня
моторного масла нижче
мінімальної позначки!
Ми рекомендуємо використовувати масло того ж типу, який
використовувався під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати максимальну
позначку MAX на щупі.
Обережно
Масло з двигуна потрібно злити.
Стабілізація споживання
моторного масла відбудеться
тільки після того, як автомобіль
проїде декілька тисяч кілометрів.
Тільки після цього можна
встановити фактичний рівень
споживання.
Якщо споживання перевищує
0,5 літрів на 1000 км після такого
періоду обкатки, зверніться до
автомайстерні.
Ємності 3 218, монітор рівня
моторного масла 3 83.
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна
Охолоджуюча рідина забезпечує
захист від замерзання до
температури приблизно -28 °C.

Догляд за автомобілем155Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Рівень охолоджуючої рідини
Обережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система охолодження
холодна, рівень охолоджуючої
рідини повинен бути вище
позначки MINI. За умови низького
рівня долийте рідину.9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Долийте антифриз. За відсутності
антифризу скористайтеся чистою
водою з крана чи дистильованою
водою. Щільно закрийте кришку.
Проводити перевірку концентрації
антифризу та усувати причини
витрати охолоджуючої рідини слід
лише в майстерні.
Якщо необхідна значна кількість охолоджувальної рідини,
знадобиться спустити повітря із
системи охолодження. Зверніться
за допомогою до майстерні.
Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Стежте за тим, щоб частинки
бруду не прилипли до вологої
сторони кришки бачка, а також
щоб бруд не потрапив у бачок.
Рівень робочої рідини зазвичай не
потрібно перевіряти. Якщо під час
керування кермом чути незвичний
шум або гідропідсилювач керма
неналежним чином реагує на
керування, зверніться по допомогу
на станцію технічного
обслуговування.

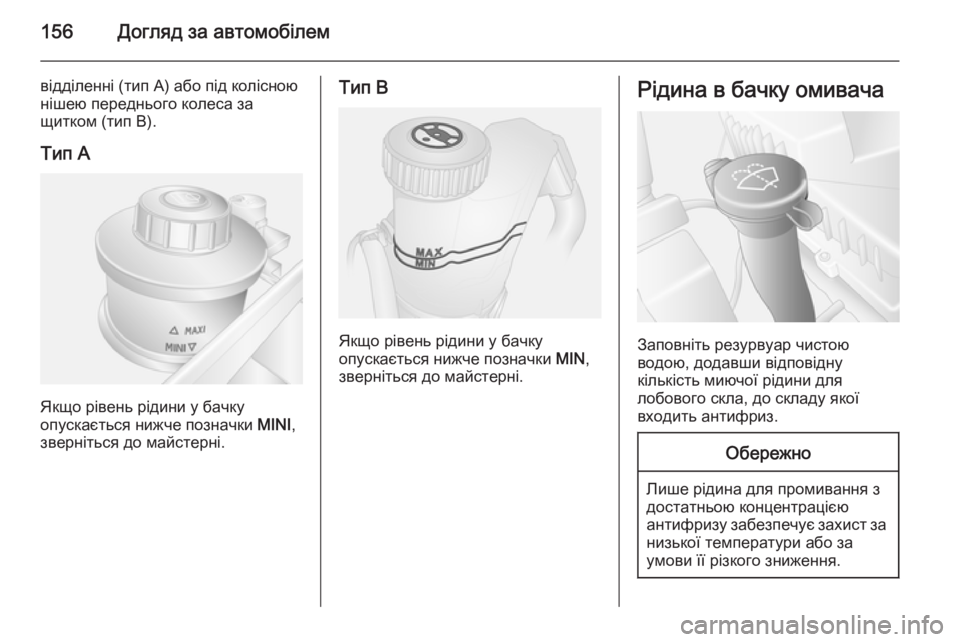

У деяких модифікаціях автомобіля бачок з робочою рідиною
гідропідсилювача керма може
знаходитися в моторному

156Догляд за автомобілем
відділенні (тип А) або під колісною
нішею переднього колеса за
щитком (тип В).
Тип А
Якщо рівень рідини у бачку
опускається нижче позначки MINI,
зверніться до майстерні.
Тип В
Якщо рівень рідини у бачку
опускається нижче позначки MIN,
зверніться до майстерні.
Рідина в бачку омивача
Заповніть резурвуар чистою
водою, додавши відповідну
кількість миючої рідини для
лобового скла, до складу якої
входить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.

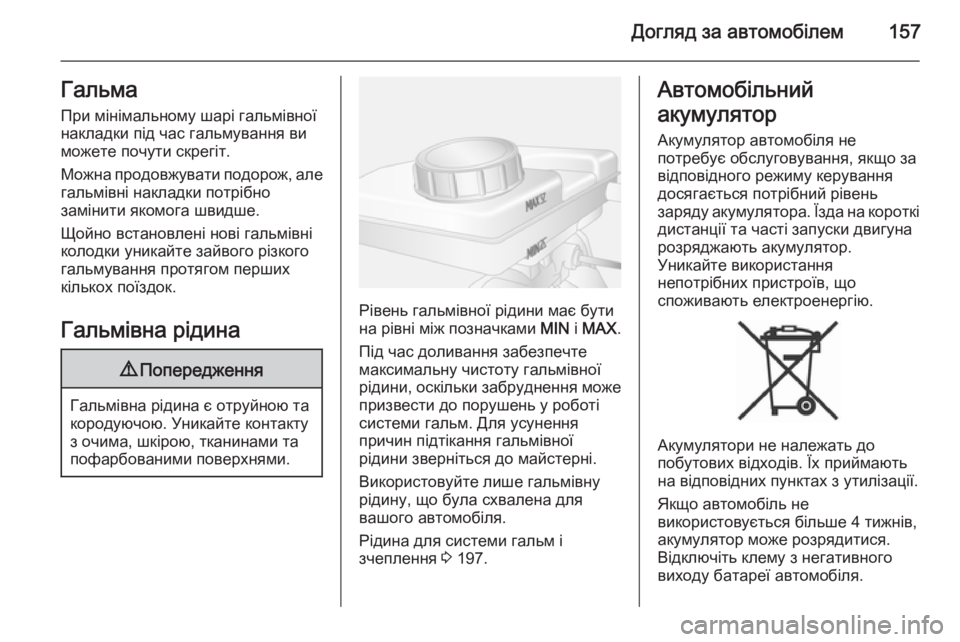

Догляд за автомобілем157Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Можна продовжувати подорож, але
гальмівні накладки потрібно
замінити якомога швидше.
Щойно встановлені нові гальмівні
колодки уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.
Гальмівна рідина9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Під час доливання забезпечте максимальну чистоту гальмівної
рідини, оскільки забруднення може
призвести до порушень у роботі системи гальм. Для усунення
причин підтікання гальмівної
рідини зверніться до майстерні.
Використовуйте лише гальмівну
рідину, що була схвалена для
вашого автомобіля.
Рідина для системи гальм і
зчеплення 3 197.
Автомобільний
акумулятор Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування
досягається потрібний рівень
заряду акумулятора. Їзда на короткі дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше 4 тижнів,
акумулятор може розрядитися.
Відключіть клему з негативного
виходу батареї автомобіля.

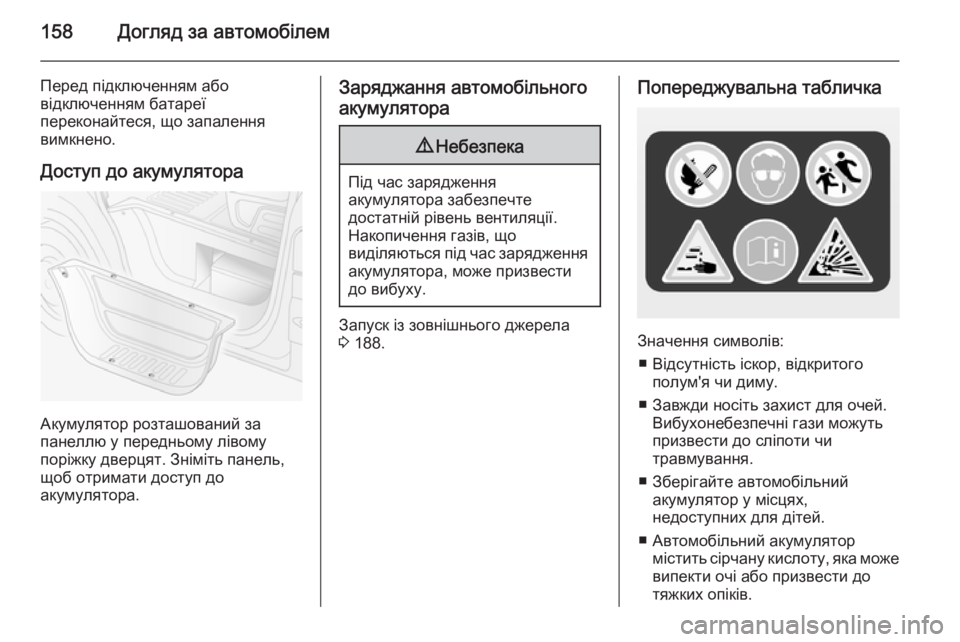

158Догляд за автомобілем
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Доступ до акумулятора
Акумулятор розташований за
панеллю у передньому лівому
поріжку дверцят. Зніміть панель, щоб отримати доступ до
акумулятора.
Заряджання автомобільного
акумулятора9 Небезпека
Під час зарядження
акумулятора забезпечте
достатній рівень вентиляції.
Накопичення газів, що
виділяються під час зарядження акумулятора, може призвести
до вибуху.
Запуск із зовнішнього джерела
3 188.
Попереджувальна табличка
Значення символів:
■ Відсутність іскор, відкритого полум'я чи диму.
■ Завжди носіть захист для очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
випекти очі або призвести до
тяжких опіків.
