Догляд за автомобілем179
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо замінювати шини кожних 6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Ланцюги для шин
Снігові ланцюги для шин
дозволяється використовувати
лише на приводних колесах.
На автомобілях із спареними
задніми колесами снігові ланцюги
дозволяється вдягати тільки на
зовнішні колеса.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).

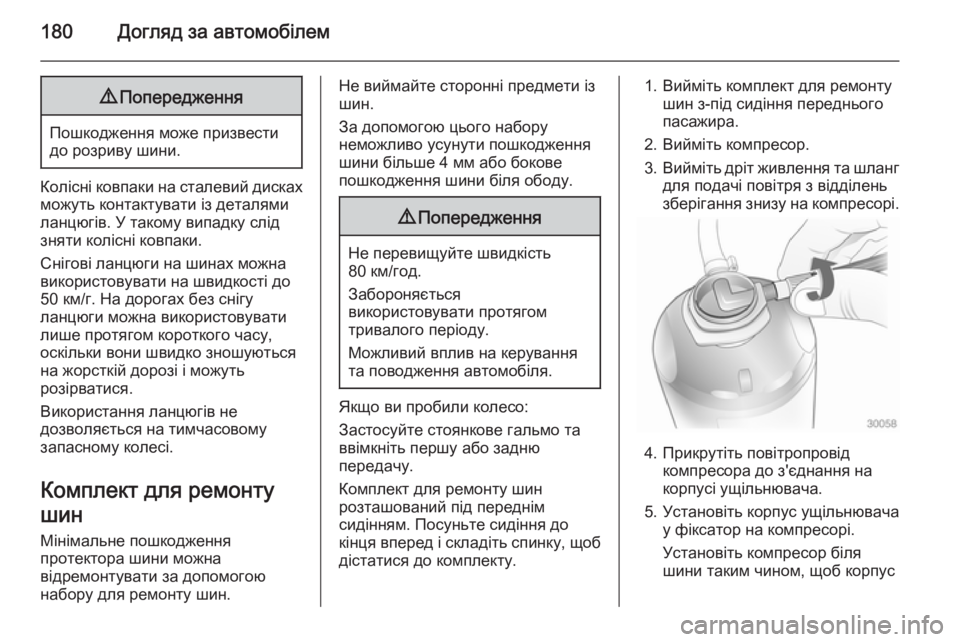

180Догляд за автомобілем9Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/г. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо ви пробили колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу або задню
передачу.
Комплект для ремонту шин
розташований під переднім
сидінням. Посуньте сидіння до
кінця вперед і складіть спинку, щоб дістатися до комплекту.
1. Вийміть комплект для ремонту шин з-під сидіння переднього
пасажира.
2. Вийміть компресор.
3. Вийміть дріт живлення та шланг
для подачі повітря з відділень
зберігання знизу на компресорі.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус

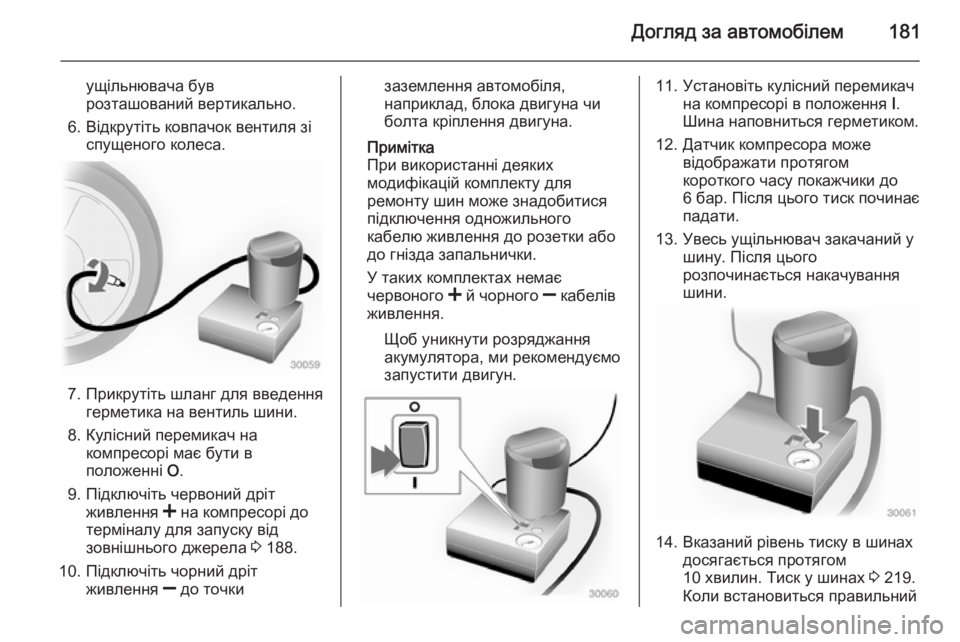

Догляд за автомобілем181
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть шланг для введення герметика на вентиль шини.
8. Кулісний перемикач на компресорі має бути в
положенні О.
9. Підключіть червоний дріт живлення < на компресорі до
терміналу для запуску від
зовнішнього джерела 3 188.
10. Підключіть чорний дріт живлення ] до точки
заземлення автомобіля,
наприклад, блока двигуна чи
болта кріплення двигуна.
Примітка
При використанні деяких
модифікацій комплекту для
ремонту шин може знадобитися
підключення одножильного
кабелю живлення до розетки або до гнізда запальнички.
У таких комплектах немає
червоного < й чорного ] кабелів
живлення.
Щоб уникнути розряджанняакумулятора, ми рекомендуємо
запустити двигун.11. Установіть кулісний перемикач на компресорі в положення I.
Шина наповниться герметиком.
12. Датчик компресора може відображати протягом
короткого часу покажчики до
6 бар . Після цього тиск починає
падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 219.
Коли встановиться правильний

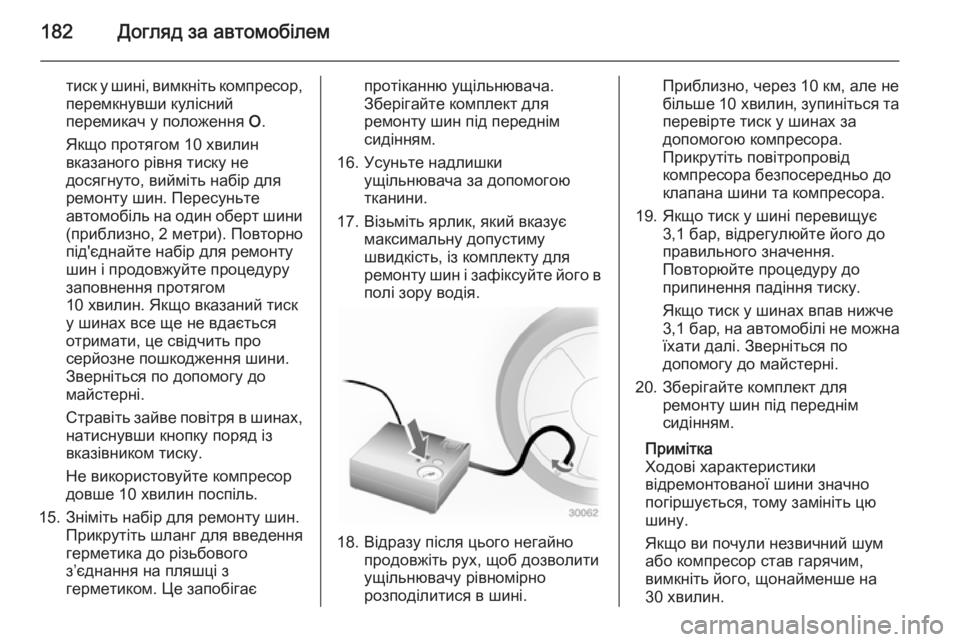

182Догляд за автомобілем
тиск у шині, вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під'єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Якщо вказаний тиск
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу до
майстерні.
Стравіть зайве повітря в шинах, натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор довше 10 хвилин поспіль.
15. Зніміть набір для ремонту шин. Прикрутіть шланг для введення
герметика до різьбового з’єднання на пляшці з
герметиком. Це запобігаєпротіканню ущільнювача.
Зберігайте комплект для
ремонту шин під переднім
сидінням.
16. Усуньте надлишки ущільнювача за допомогою
тканини.
17. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в
полі зору водія.
18. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно, через 10 км, але не
більше 10 хвилин , зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
19. Якщо тиск у шині перевищує 3,1 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
3,1 бар , на автомобілі не можна
їхати далі. Зверніться по
допомогу до майстерні.
20. Зберігайте комплект для ремонту шин під переднім
сидінням.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.

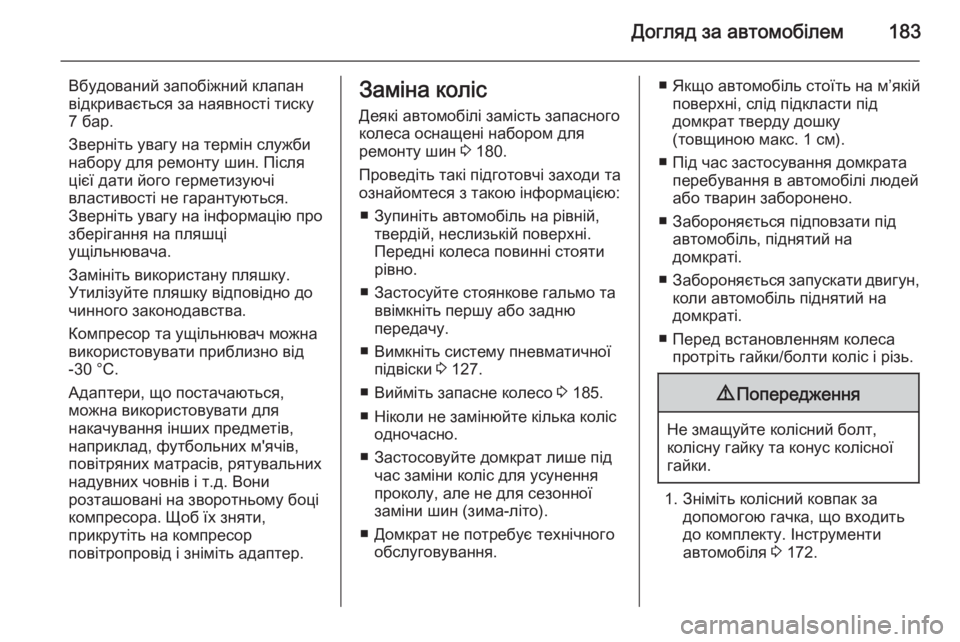

Догляд за автомобілем183
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 180.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Зупиніть автомобіль на рівній, твердій, неслизькій поверхні.
Передні колеса повинні стояти
рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу або задню
передачу.
■ Вимкніть систему пневматичної підвіски 3 127.
■ Вийміть запасне колесо 3 185.
■ Ніколи не замінюйте кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усуненняпроколу, але не для сезонної
заміни шин (зима-літо).
■ Домкрат не потребує технічного обслуговування.■ Якщо автомобіль стоїть на м’якійповерхні, слід підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.
■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий на
домкраті.
■ Перед встановленням колеса протріть гайки/болти коліс і різь.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть колісний ковпак за допомогою гачка, що входить
до комплекту. Інструменти
автомобіля 3 172.

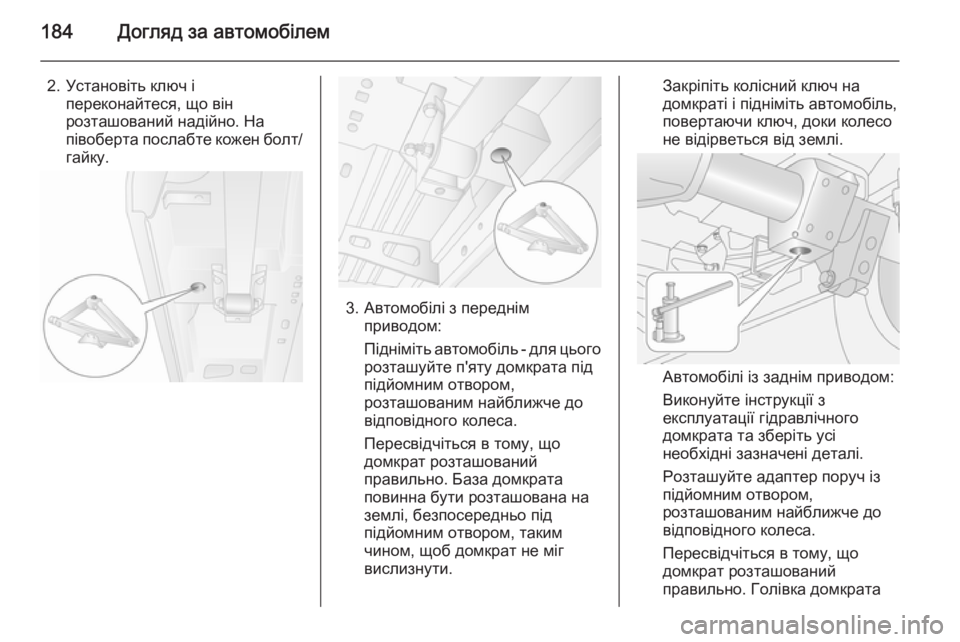

184Догляд за автомобілем
2. Установіть ключ іпереконайтеся, що він
розташований надійно. На
півоберта послабте кожен болт/ гайку.
3. Автомобілі з переднім приводом:
Підніміть автомобіль - для цього
розташуйте п'яту домкрата під
підйомним отвором,
розташованим найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. База домкрата
повинна бути розташована на
землі, безпосередньо під
підйомним отвором, таким
чином, щоб домкрат не міг
вислизнути.
Закріпіть колісний ключ на
домкраті і підніміть автомобіль, повертаючи ключ, доки колесо
не відірветься від землі.
Автомобілі із заднім приводом:
Виконуйте інструкції з
експлуатації гідравлічного
домкрата та зберіть усі
необхідні зазначені деталі.
Розташуйте адаптер поруч із
підйомним отвором,
розташованим найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. Голівка домкрата

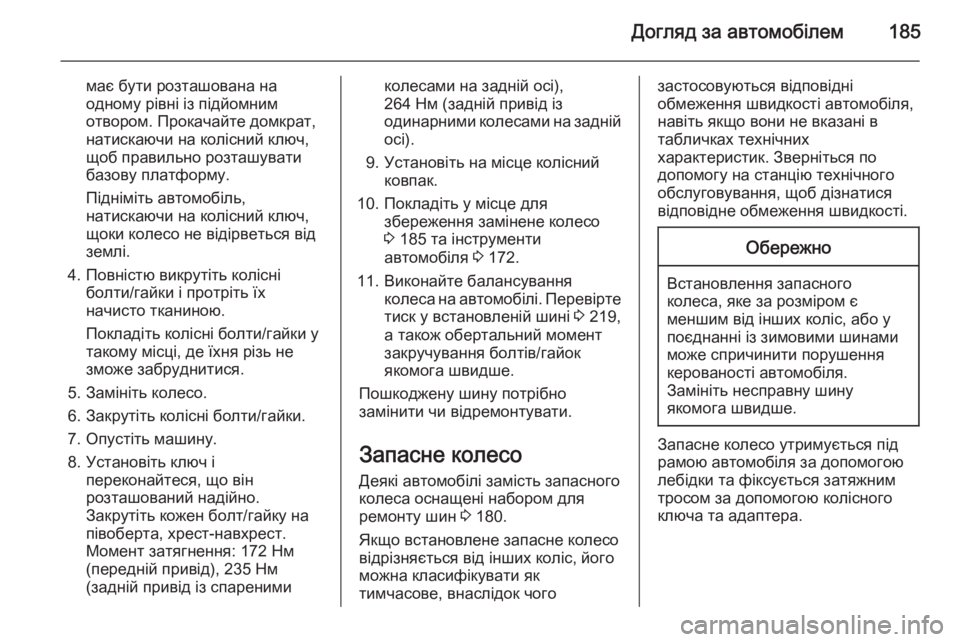

Догляд за автомобілем185
має бути розташована на
одному рівні із підйомним
отвором. Прокачайте домкрат,
натискаючи на колісний ключ,
щоб правильно розташувати
базову платформу.
Підніміть автомобіль,
натискаючи на колісний ключ,
щоки колесо не відірветься від
землі.
4. Повністю викрутіть колісні болти/гайки і протріть їх
начисто тканиною.
Покладіть колісні болти/гайки у
такому місці, де їхня різь не
зможе забруднитися.
5. Замініть колесо.
6. Закрутіть колісні болти/гайки.
7. Опустіть машину.
8. Установіть ключ і переконайтеся, що вінрозташований надійно.
Закрутіть кожен болт/гайку на
півоберта, хрест-навхрест.
Момент затягнення: 172 Нм
(передній привід), 235 Нм
(задній привід із спаренимиколесами на задній осі),
264 Нм (задній привід із
одинарними колесами на задній
осі).
9. Установіть на місце колісний ковпак.
10. Покладіть у місце для збереження замінене колесо
3 185 та інструменти
автомобіля 3 172.
11. Виконайте балансування колеса на автомобілі. Перевіртетиск у встановленій шині 3 219,
а також обертальний момент
закручування болтів/гайок
якомога швидше.
Пошкоджену шину потрібно
замінити чи відремонтувати.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 180.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чогозастосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо утримується під
рамою автомобіля за допомогою
лебідки та фіксується затяжним
тросом за допомогою колісного
ключа та адаптера.

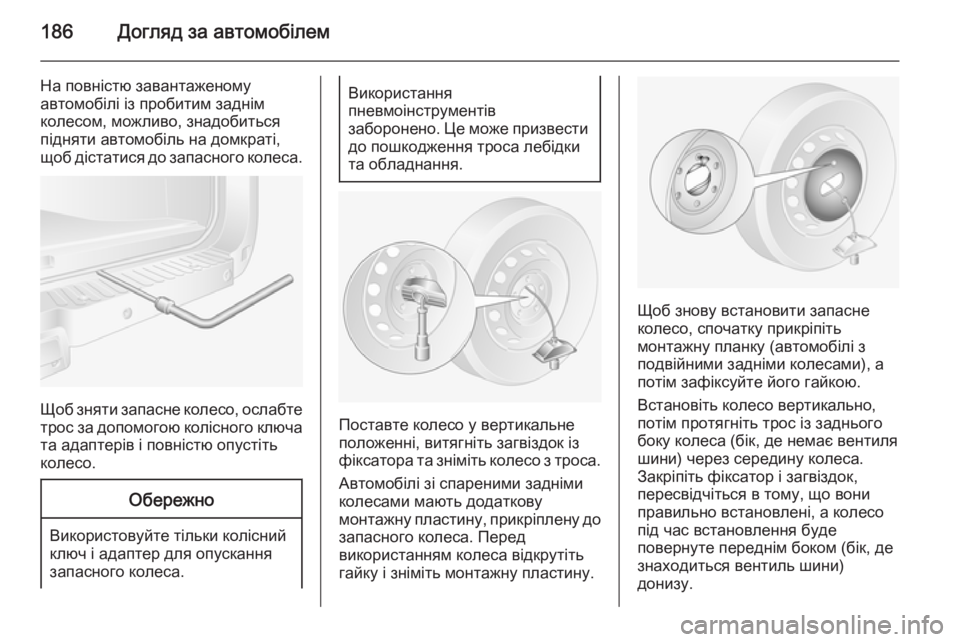

186Догляд за автомобілем
На повністю завантаженому
автомобілі із пробитим заднім
колесом, можливо, знадобиться
підняти автомобіль на домкраті,
щоб дістатися до запасного колеса.
Щоб зняти запасне колесо, ослабте
трос за допомогою колісного ключа та адаптерів і повністю опустіть
колесо.
Обережно
Використовуйте тільки колісний
ключ і адаптер для опускання
запасного колеса.
Використання
пневмоінструментів
заборонено. Це може призвести до пошкодження троса лебідки
та обладнання.
Поставте колесо у вертикальне
положенні, витягніть загвіздок із
фіксатора та зніміть колесо з троса.
Автомобілі зі спареними задніми
колесами мають додаткову
монтажну пластину, прикріплену до запасного колеса. Перед
використанням колеса відкрутіть
гайку і зніміть монтажну пластину.
Щоб знову встановити запасне колесо, спочатку прикріпіть
монтажну планку (автомобілі з
подвійними задніми колесами), а
потім зафіксуйте його гайкою.
Встановіть колесо вертикально,
потім протягніть трос із заднього
боку колеса (бік, де немає вентиля
шини) через середину колеса.
Закріпіть фіксатор і загвіздок,
пересвідчіться в тому, що вони
правильно встановлені, а колесо
під час встановлення буде
повернуте переднім боком (бік, де
знаходиться вентиль шини)
донизу.

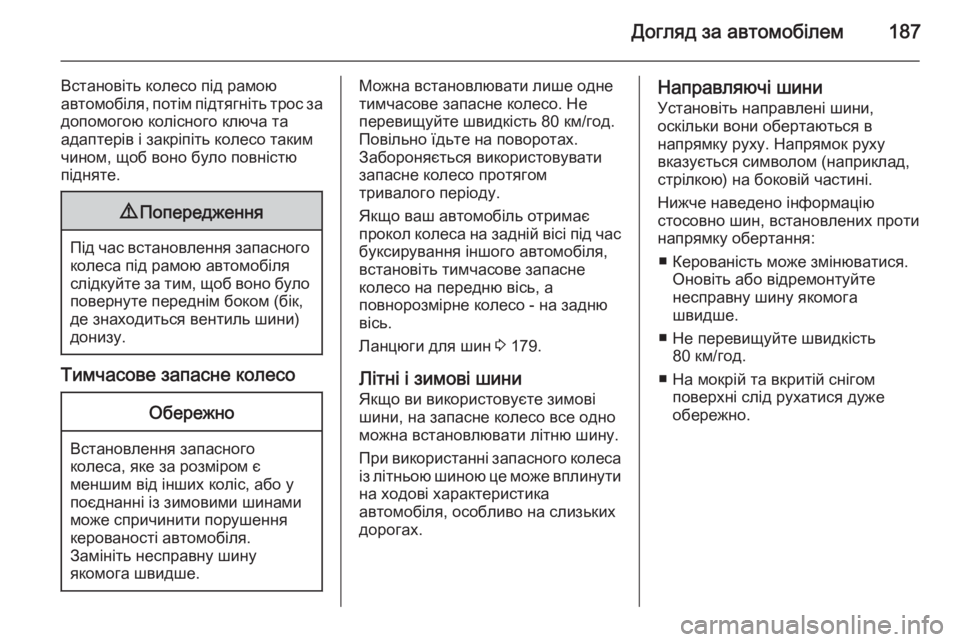

Догляд за автомобілем187
Встановіть колесо під рамою
автомобіля, потім підтягніть трос за допомогою колісного ключа та
адаптерів і закріпіть колесо таким
чином, щоб воно було повністю
підняте.9 Попередження
Під час встановлення запасного
колеса під рамою автомобіля
слідкуйте за тим, щоб воно було
повернуте переднім боком (бік,
де знаходиться вентиль шини)
донизу.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 179.
Літні і зимові шини Якщо ви використовуєте зимові
шини, на запасне колесо все одно
можна встановлювати літню шину.
При використанні запасного колеса із літньою шиною це може вплинути
на ходові характеристика
автомобіля, особливо на слизьких
дорогах.Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
■ Керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ Не перевищуйте швидкість 80 км/год.
■ На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.

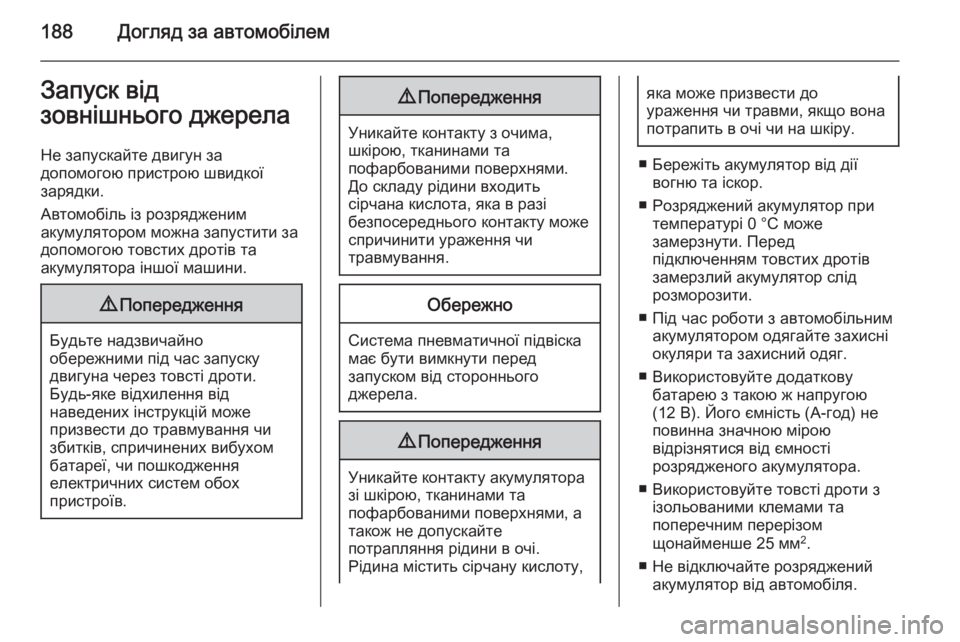

188Догляд за автомобілемЗапуск від
зовнішнього джерела
Не запускайте двигун за
допомогою пристрою швидкої
зарядки.
Автомобіль із розрядженим
акумулятором можна запустити за
допомогою товстих дротів та
акумулятора іншої машини.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту з очима,
шкірою, тканинами та
пофарбованими поверхнями.
До складу рідини входить
сірчана кислота, яка в разі
безпосереднього контакту може спричинити ураження чи
травмування.
Обережно
Система пневматичної підвіска
має бути вимкнути перед
запуском від стороннього
джерела.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
■ Бережіть акумулятор від дії вогню та іскор.
■ Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
■ Під час роботи з автомобільним акумулятором одягайте захисні
окуляри та захисний одяг.
■ Використовуйте додаткову батарею з такою ж напругою(12 В). Його ємність (A-год) не
повинна значною мірою
відрізнятися від ємності
розрядженого акумулятора.
■ Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом
щонайменше 25 мм 2
.
■ Не відключайте розряджений акумулятор від автомобіля.
