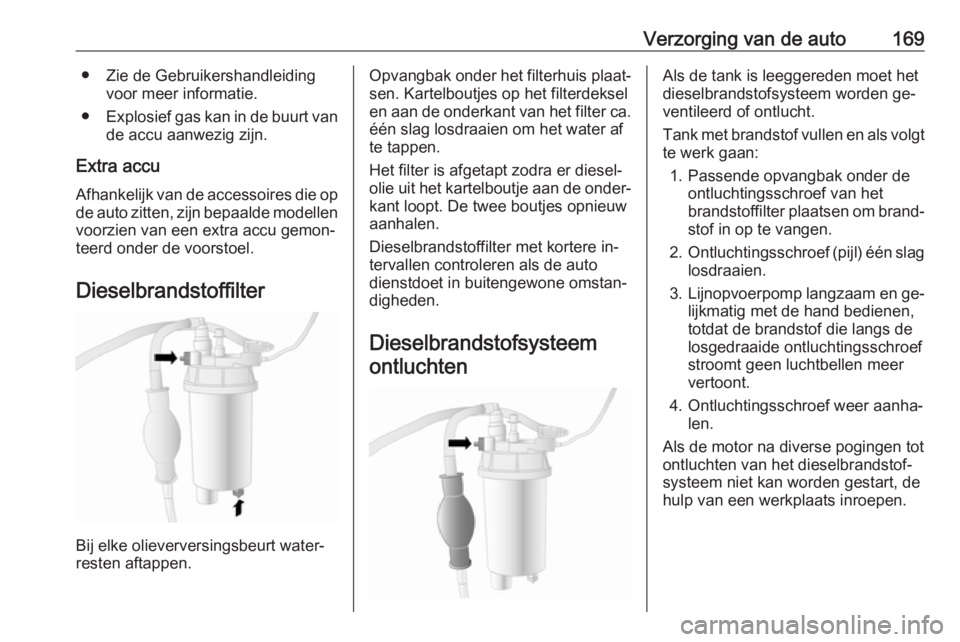

Verzorging van de auto169● Zie de Gebruikershandleidingvoor meer informatie.
● Explosief gas kan in de buurt van
de accu aanwezig zijn.
Extra accu
Afhankelijk van de accessoires die op
de auto zitten, zijn bepaalde modellen voorzien van een extra accu gemon‐
teerd onder de voorstoel.
Dieselbrandstoffilter
Bij elke olieverversingsbeurt water‐
resten aftappen.
Opvangbak onder het filterhuis plaat‐
sen. Kartelboutjes op het filterdeksel
en aan de onderkant van het filter ca.
één slag losdraaien om het water af
te tappen.
Het filter is afgetapt zodra er diesel‐
olie uit het kartelboutje aan de onder‐ kant loopt. De twee boutjes opnieuw
aanhalen.
Dieselbrandstoffilter met kortere in‐
tervallen controleren als de auto dienstdoet in buitengewone omstan‐
digheden.
Dieselbrandstofsysteem
ontluchtenAls de tank is leeggereden moet het
dieselbrandstofsysteem worden ge‐
ventileerd of ontlucht.
Tank met brandstof vullen en als volgt
te werk gaan:
1. Passende opvangbak onder de ontluchtingsschroef van het
brandstoffilter plaatsen om brand‐ stof in op te vangen.
2. Ontluchtingsschroef (pijl) één slag
losdraaien.
3. Lijnopvoerpomp langzaam en ge‐
lijkmatig met de hand bedienen,
totdat de brandstof die langs de
losgedraaide ontluchtingsschroef
stroomt geen luchtbellen meer
vertoont.
4. Ontluchtingsschroef weer aanha‐ len.
Als de motor na diverse pogingen tot ontluchten van het dieselbrandstof‐
systeem niet kan worden gestart, de
hulp van een werkplaats inroepen.

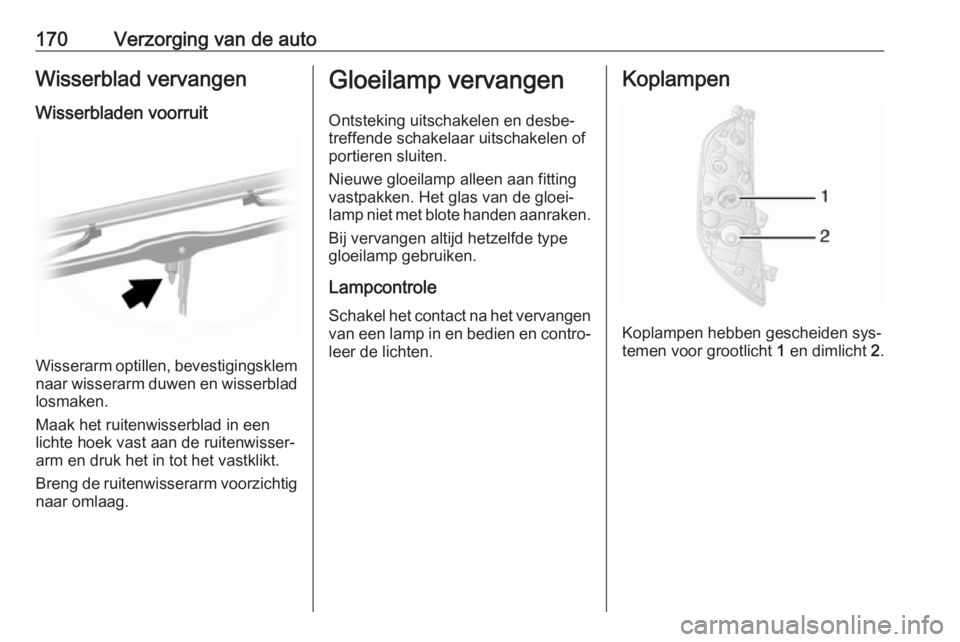

170Verzorging van de autoWisserblad vervangen
Wisserbladen voorruit
Wisserarm optillen, bevestigingsklem
naar wisserarm duwen en wisserblad losmaken.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐
arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐ lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Lampcontrole
Schakel het contact na het vervangen van een lamp in en bedien en contro‐
leer de lichten.Koplampen
Koplampen hebben gescheiden sys‐
temen voor grootlicht 1 en dimlicht 2.

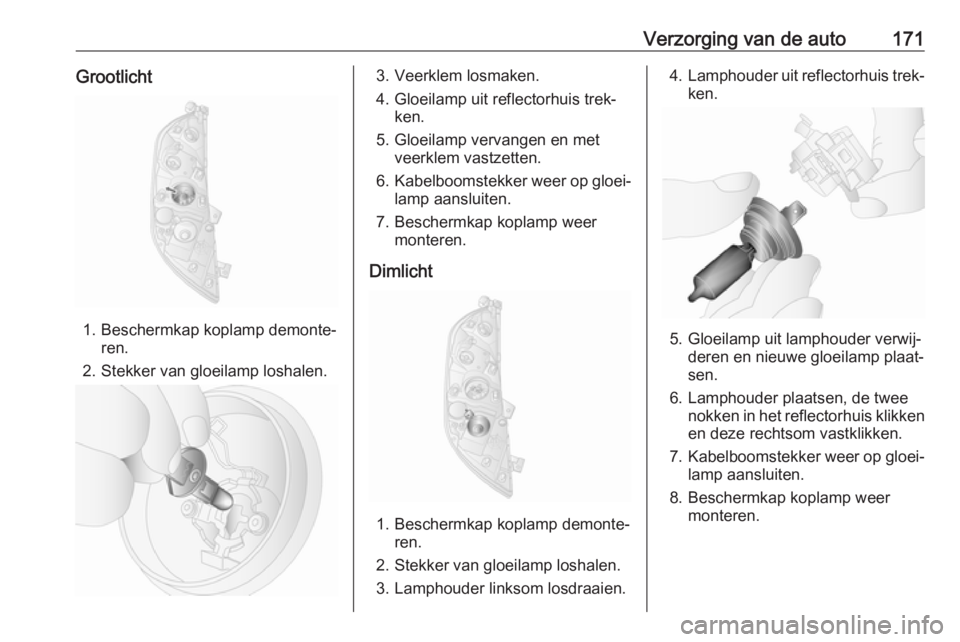

Verzorging van de auto171Grootlicht
1. Beschermkap koplamp demonte‐ren.
2. Stekker van gloeilamp loshalen.
3. Veerklem losmaken.
4. Gloeilamp uit reflectorhuis trek‐ ken.
5. Gloeilamp vervangen en met veerklem vastzetten.
6. Kabelboomstekker weer op gloei‐
lamp aansluiten.
7. Beschermkap koplamp weer monteren.
Dimlicht
1. Beschermkap koplamp demonte‐ ren.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐
sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap koplamp weer monteren.

172Verzorging van de autoZijmarkeringslichten
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Adaptief rijlicht (AFL)
Bochtlicht
Koplampen hebben gescheiden sys‐
temen voor grootlicht 1 en dimlicht 2.
Het bochtlicht 3 zit tussen de koplam‐
pen.
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.

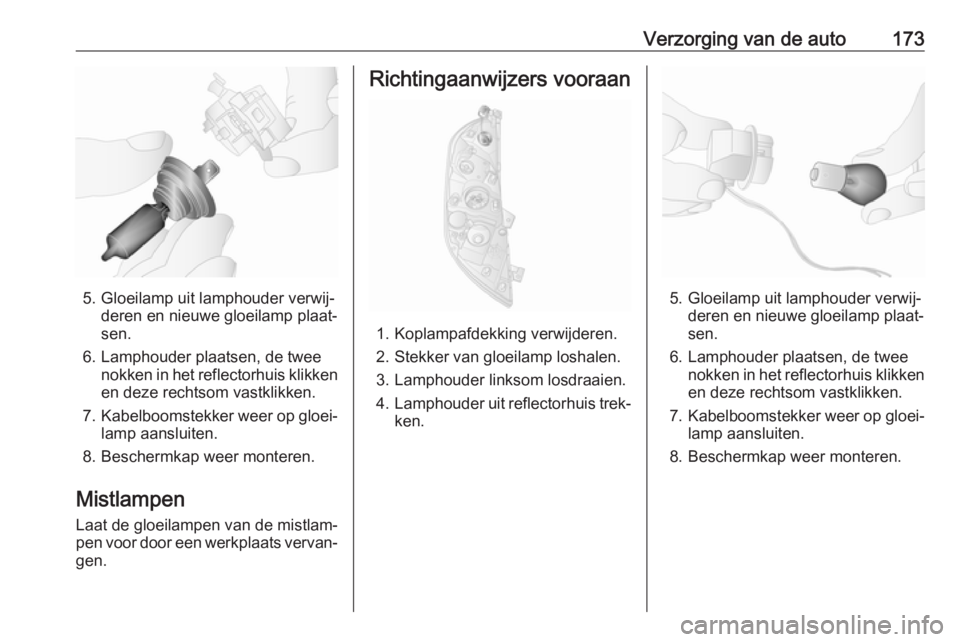

Verzorging van de auto173
5. Gloeilamp uit lamphouder verwij‐deren en nieuwe gloeilamp plaat‐
sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Mistlampen
Laat de gloeilampen van de mistlam‐
pen voor door een werkplaats vervan‐
gen.
Richtingaanwijzers vooraan
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.

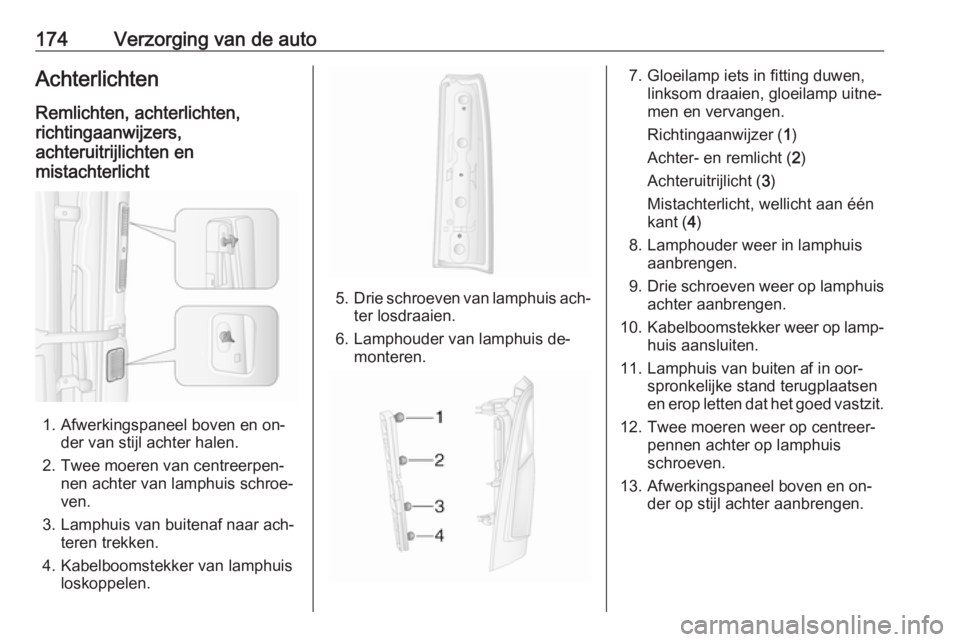

174Verzorging van de autoAchterlichten
Remlichten, achterlichten,
richtingaanwijzers,
achteruitrijlichten en
mistachterlicht
1. Afwerkingspaneel boven en on‐ der van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar ach‐ teren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5.Drie schroeven van lamphuis ach‐
ter losdraaien.
6. Lamphouder van lamphuis de‐ monteren.
7. Gloeilamp iets in fitting duwen, linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oor‐ spronkelijke stand terugplaatsen
en erop letten dat het goed vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en on‐ der op stijl achter aanbrengen.

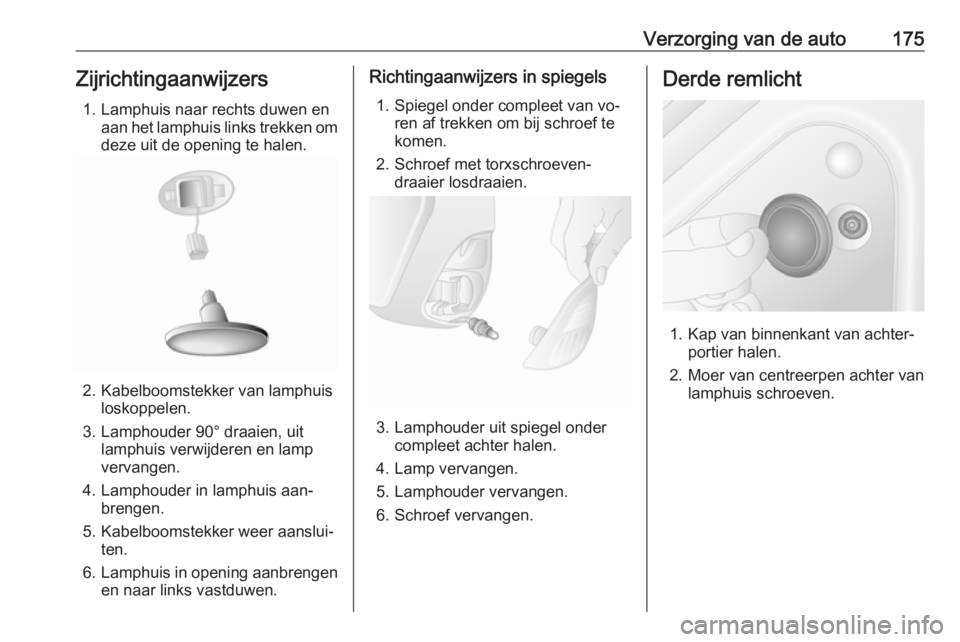

Verzorging van de auto175Zijrichtingaanwijzers1. Lamphuis naar rechts duwen en aan het lamphuis links trekken omdeze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aan‐ brengen.
5. Kabelboomstekker weer aanslui‐ ten.
6. Lamphuis in opening aanbrengen
en naar links vastduwen.
Richtingaanwijzers in spiegels
1. Spiegel onder compleet van vo‐ ren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Lamphouder vervangen.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.

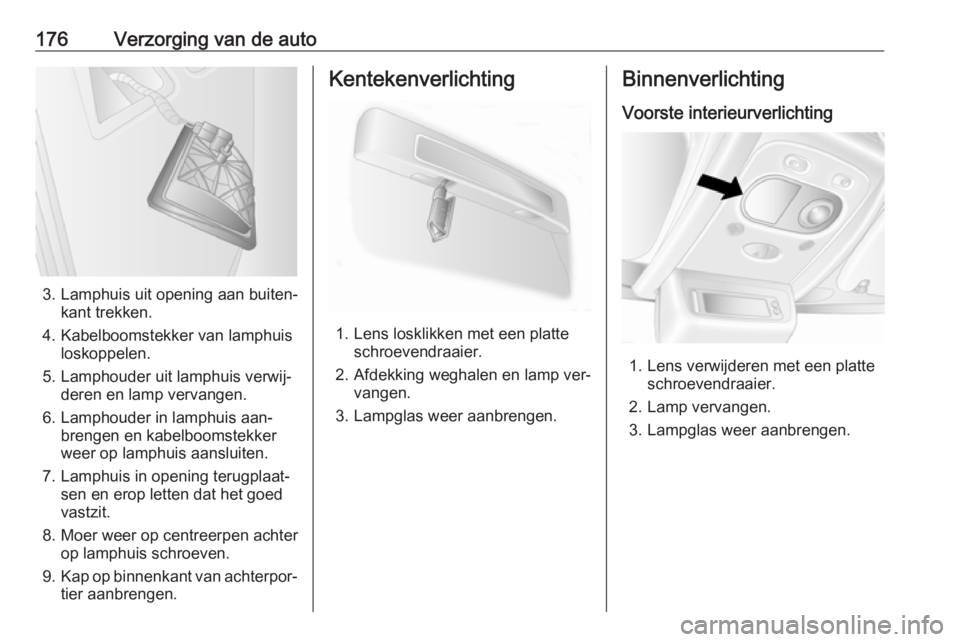

176Verzorging van de auto
3. Lamphuis uit opening aan buiten‐kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aan‐ brengen en kabelboomstekker
weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.
Kentekenverlichting
1. Lens losklikken met een platte schroevendraaier.
2. Afdekking weghalen en lamp ver‐ vangen.
3. Lampglas weer aanbrengen.
Binnenverlichting
Voorste interieurverlichting
1. Lens verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Lampglas weer aanbrengen.

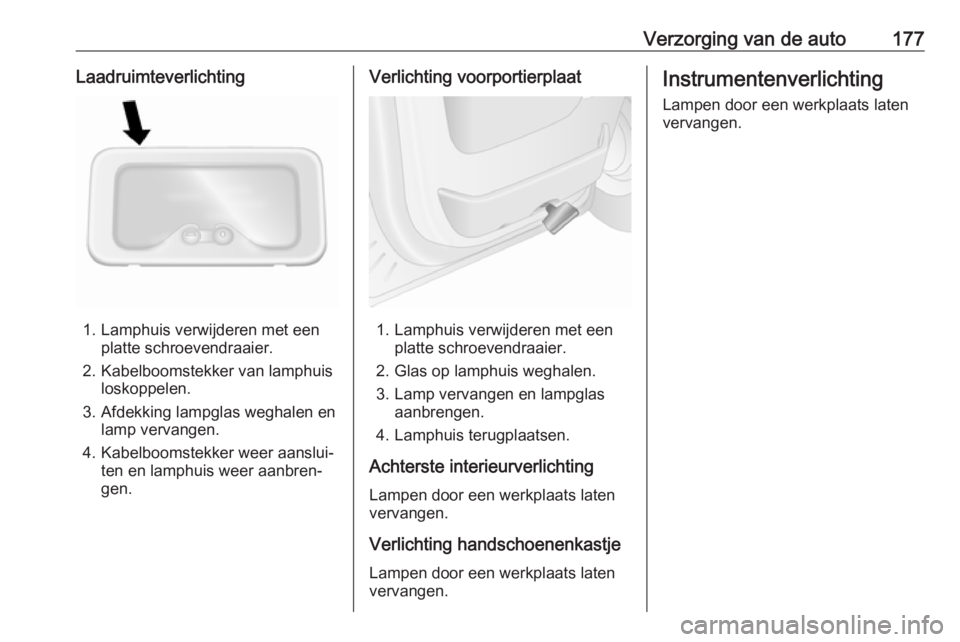

Verzorging van de auto177Laadruimteverlichting
1. Lamphuis verwijderen met eenplatte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Kabelboomstekker weer aanslui‐ ten en lamphuis weer aanbren‐
gen.
Verlichting voorportierplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Glas op lamphuis weghalen.
3. Lamp vervangen en lampglas aanbrengen.
4. Lamphuis terugplaatsen.
Achterste interieurverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje
Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.

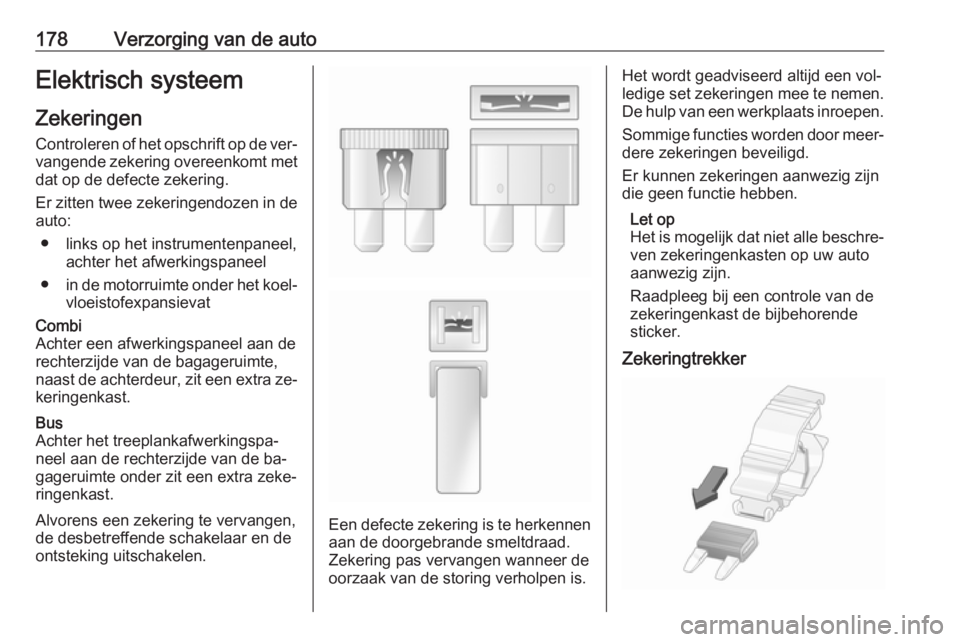

178Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● links op het instrumentenpaneel, achter het afwerkingspaneel
● in de motorruimte onder het koel‐
vloeistofexpansievatCombi
Achter een afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur, zit een extra ze‐
keringenkast.Bus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de ba‐
gageruimte onder zit een extra zeke‐
ringenkast.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Het wordt geadviseerd altijd een vol‐
ledige set zekeringen mee te nemen.
De hulp van een werkplaats inroepen.
Sommige functies worden door meer‐dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.
Raadpleeg bij een controle van de
zekeringenkast de bijbehorende
sticker.
Zekeringtrekker
