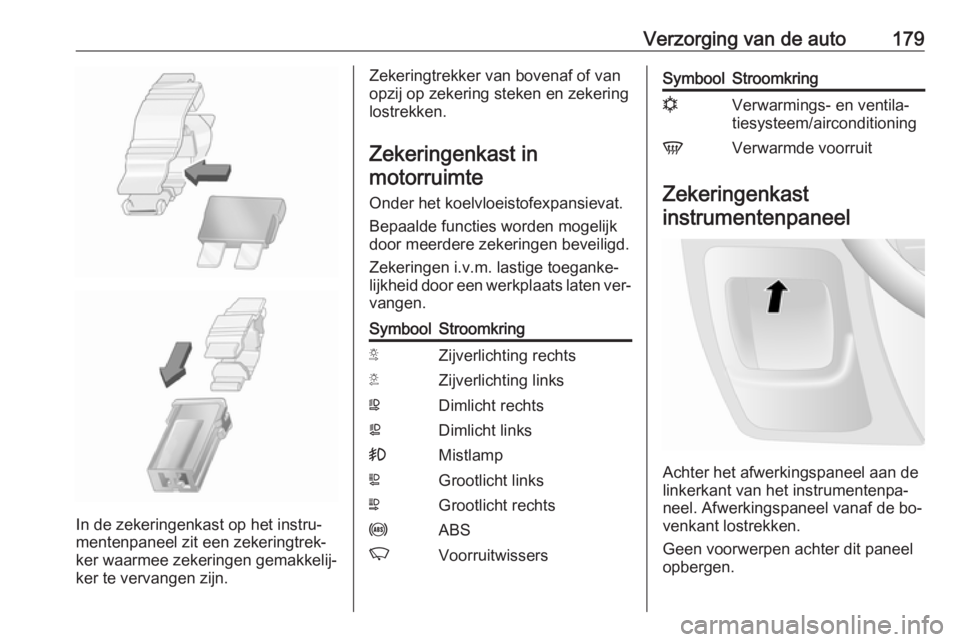

Verzorging van de auto179
In de zekeringenkast op het instru‐
mentenpaneel zit een zekeringtrek‐
ker waarmee zekeringen gemakkelij‐
ker te vervangen zijn.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast inmotorruimte
Onder het koelvloeistofexpansievat.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Zekeringen i.v.m. lastige toeganke‐
lijkheid door een werkplaats laten ver‐
vangen.SymboolStroomkringSZijverlichting rechtsTZijverlichting linksWDimlicht rechtsaDimlicht links>MistlampLGrootlicht linksNGrootlicht rechtsuABSKVoorruitwissersSymboolStroomkringnVerwarmings- en ventila‐
tiesysteem/airconditioningVVerwarmde voorruit
Zekeringenkast
instrumentenpaneel
Achter het afwerkingspaneel aan de
linkerkant van het instrumentenpa‐
neel. Afwerkingspaneel vanaf de bo‐
venkant lostrekken.
Geen voorwerpen achter dit paneel
opbergen.

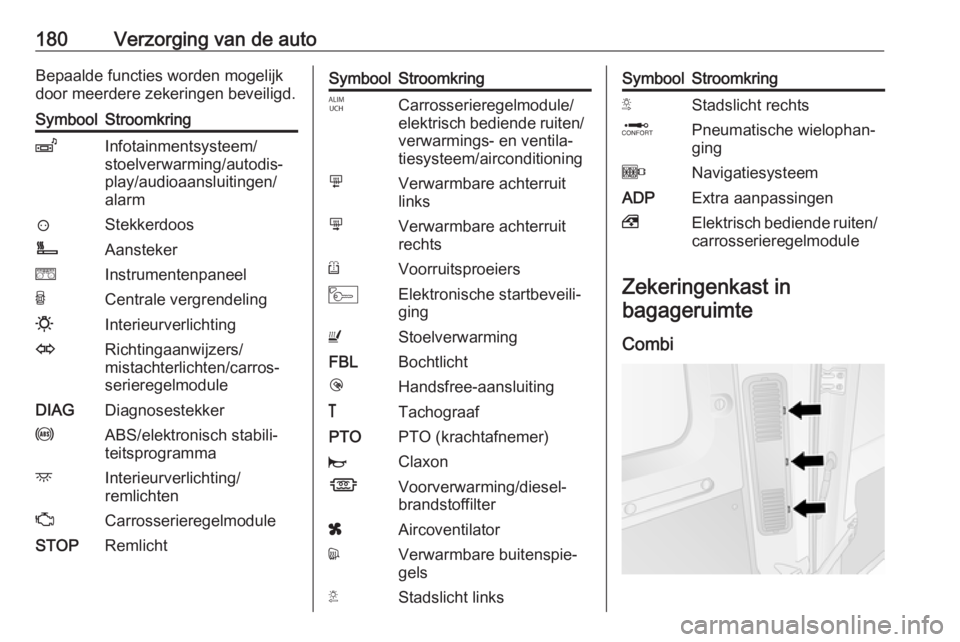

180Verzorging van de autoBepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.SymboolStroomkringZInfotainmentsysteem/
stoelverwarming/autodis‐
play/audioaansluitingen/
alarm?StekkerdoosÌAanstekereInstrumentenpaneelUCentrale vergrendeling0InterieurverlichtingORichtingaanwijzers/
mistachterlichten/carros‐
serieregelmoduleDIAGDiagnosestekkeruABS/elektronisch stabili‐
teitsprogrammadInterieurverlichting/
remlichtenZCarrosserieregelmoduleSTOPRemlichtSymboolStroomkringICarrosserieregelmodule/
elektrisch bediende ruiten/
verwarmings- en ventila‐
tiesysteem/airconditioningmVerwarmbare achterruit
linksnVerwarmbare achterruit
rechtsRVoorruitsproeiersMElektronische startbeveili‐
gingUStoelverwarmingFBLBochtlichtlHandsfree-aansluiting&TachograafPTOPTO (krachtafnemer)jClaxonÍVoorverwarming/diesel‐
brandstoffilterxAircoventilatordVerwarmbare buitenspie‐
gelsTStadslicht linksSymboolStroomkringSStadslicht rechtsQPneumatische wielophan‐
gingONavigatiesysteemADPExtra aanpassingen,Elektrisch bediende ruiten/
carrosserieregelmodule
Zekeringenkast in
bagageruimte
Combi

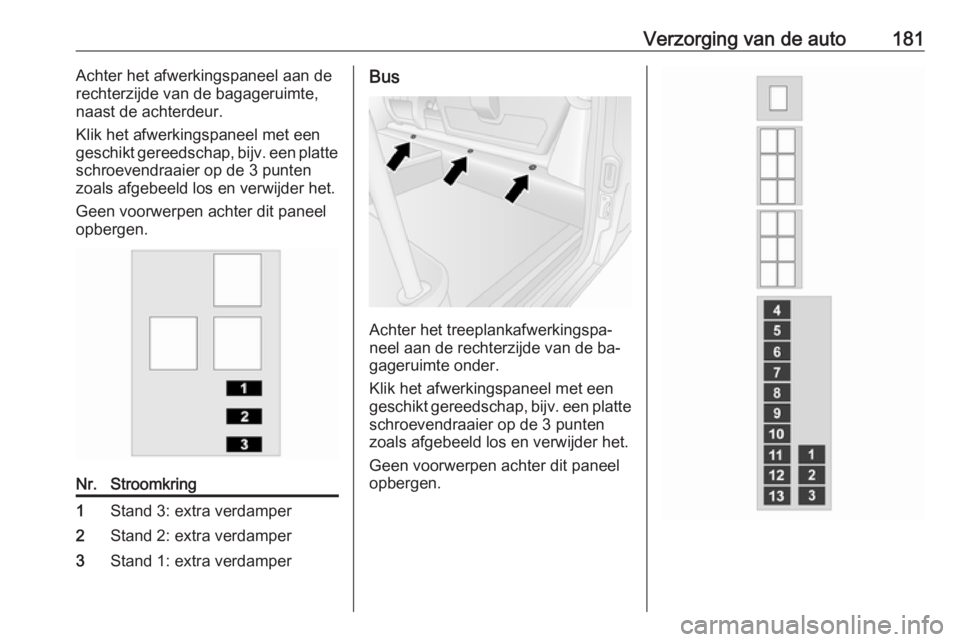

Verzorging van de auto181Achter het afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.Nr.Stroomkring1Stand 3: extra verdamper2Stand 2: extra verdamper3Stand 1: extra verdamperBus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de ba‐
gageruimte onder.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.

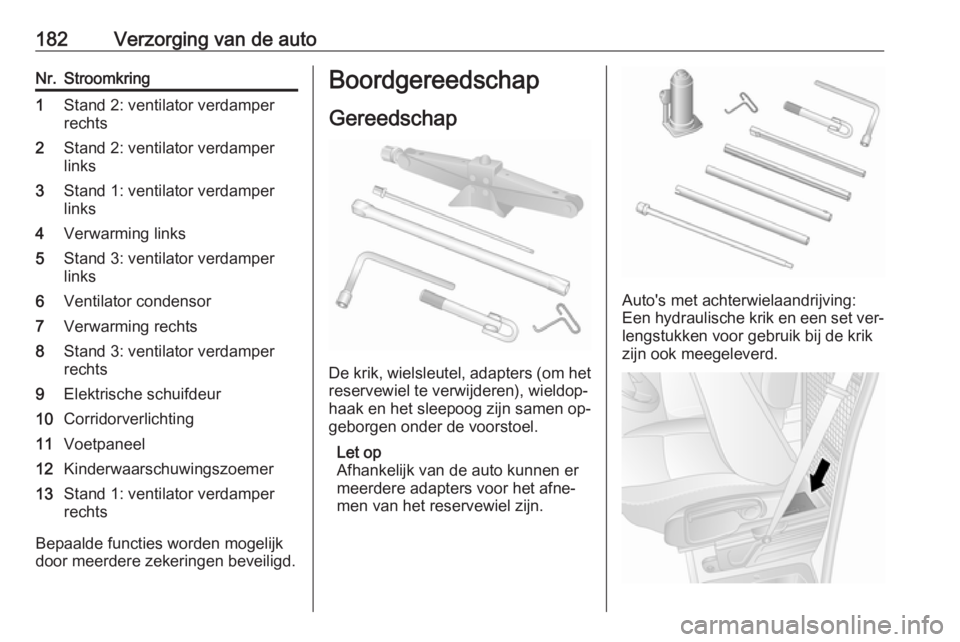

182Verzorging van de autoNr.Stroomkring1Stand 2: ventilator verdamper
rechts2Stand 2: ventilator verdamper
links3Stand 1: ventilator verdamper
links4Verwarming links5Stand 3: ventilator verdamper
links6Ventilator condensor7Verwarming rechts8Stand 3: ventilator verdamper
rechts9Elektrische schuifdeur10Corridorverlichting11Voetpaneel12Kinderwaarschuwingszoemer13Stand 1: ventilator verdamper
rechts
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Boordgereedschap
Gereedschap
De krik, wielsleutel, adapters (om het reservewiel te verwijderen), wieldop‐
haak en het sleepoog zijn samen op‐
geborgen onder de voorstoel.
Let op
Afhankelijk van de auto kunnen er
meerdere adapters voor het afne‐
men van het reservewiel zijn.
Auto's met achterwielaandrijving:
Een hydraulische krik en een set ver‐
lengstukken voor gebruik bij de krik
zijn ook meegeleverd.

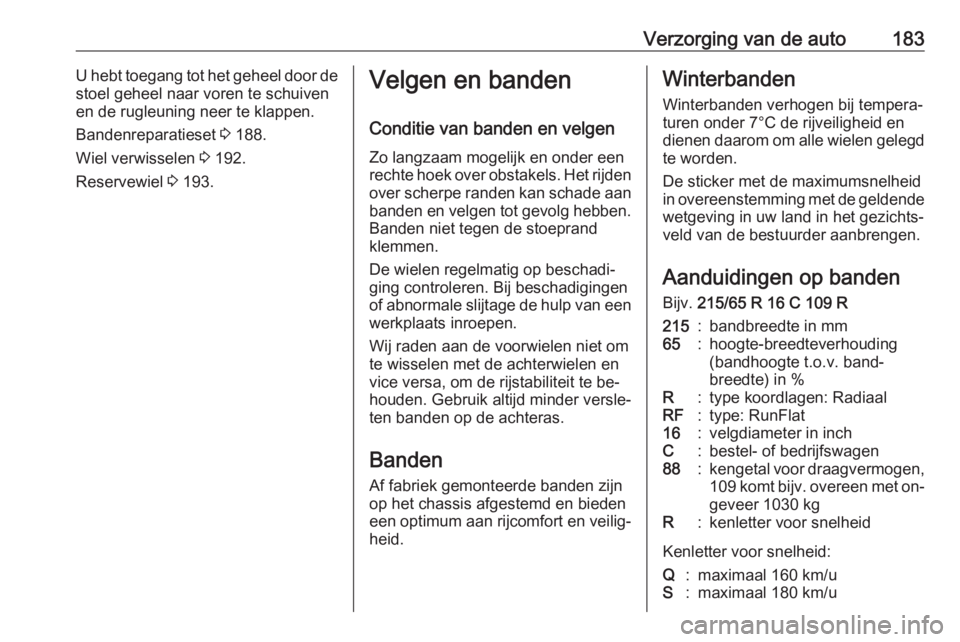

Verzorging van de auto183U hebt toegang tot het geheel door de
stoel geheel naar voren te schuiven
en de rugleuning neer te klappen.
Bandenreparatieset 3 188.
Wiel verwisselen 3 192.
Reservewiel 3 193.Velgen en banden
Conditie van banden en velgen Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te be‐
houden. Gebruik altijd minder versle‐
ten banden op de achteras.
Banden
Af fabriek gemonteerde banden zijn
op het chassis afgestemd en bieden
een optimum aan rijcomfort en veilig‐ heid.Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7°C de rijveiligheid en
dienen daarom om alle wielen gelegd
te worden.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden
Bijv. 215/65 R 16 C 109 R215:bandbreedte in mm65:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inchC:bestel- of bedrijfswagen88:kengetal voor draagvermogen, 109 komt bijv. overeen met on‐
geveer 1030 kgR:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/u

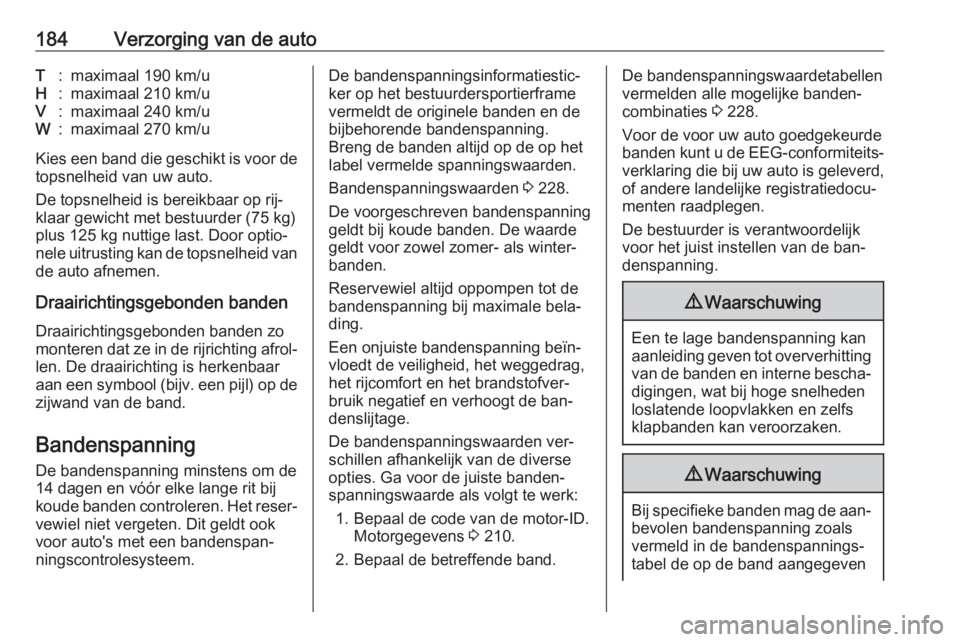

184Verzorging van de autoT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op rij‐
klaar gewicht met bestuurder (75 kg)
plus 125 kg nuttige last. Door optio‐
nele uitrusting kan de topsnelheid van de auto afnemen.
Draairichtingsgebonden banden Draairichtingsgebonden banden zomonteren dat ze in de rijrichting afrol‐
len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de zijwand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook voor auto's met een bandenspan‐
ningscontrolesysteem.
De bandenspanningsinformatiestic‐
ker op het bestuurdersportierframe
vermeldt de originele banden en de
bijbehorende bandenspanning.
Breng de banden altijd op de op het
label vermelde spanningswaarden.
Bandenspanningswaarden 3 228.
De voorgeschreven bandenspanning geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 210.
2. Bepaal de betreffende band.De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 228.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de aan‐
bevolen bandenspanning zoals
vermeld in de bandenspannings‐
tabel de op de band aangegeven

Verzorging van de auto185maximale bandenspanning over‐
schrijden. Overschrijd nooit de op
de band aangegeven maximale
bandenspanning.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op.
Bandenspanningswaarden op het eti‐ ket bandenspanningsinformatie en
het overzicht bandenspanningswaar‐
den gelden voor koude banden,
d.w.z. bij 20 °C. Bij elke 10 °C meer
neemt de spanning met zo'n 10 kPa
(0,1 bar) toe. Houd hiermee rekening
wanneer u warme banden contro‐ leert.
Achterwielaandrijving, met
dubbele achterbanden
Bij het opblazen van de buitenste
band moet de opblaasbuis tussen de
twee wielen door worden geleid.
Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem (TPMS) gebruikt radiografische
en sensortechnologie ter controle van
de bandenspanningswaarden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
De sensoren van het TPMS controle‐ ren de spanningswaarden van de
banden en verzenden de meetwaar‐
den naar een ontvanger in de auto.
Overzicht bandenspanningswaarden 3 228.
Bandenspanning te laag
Een te lage bandenspanning wordt
aangegeven door het oplichten van
controlelamp w 3 90 en een bijbeho‐
rend bericht op het DIC.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 228.

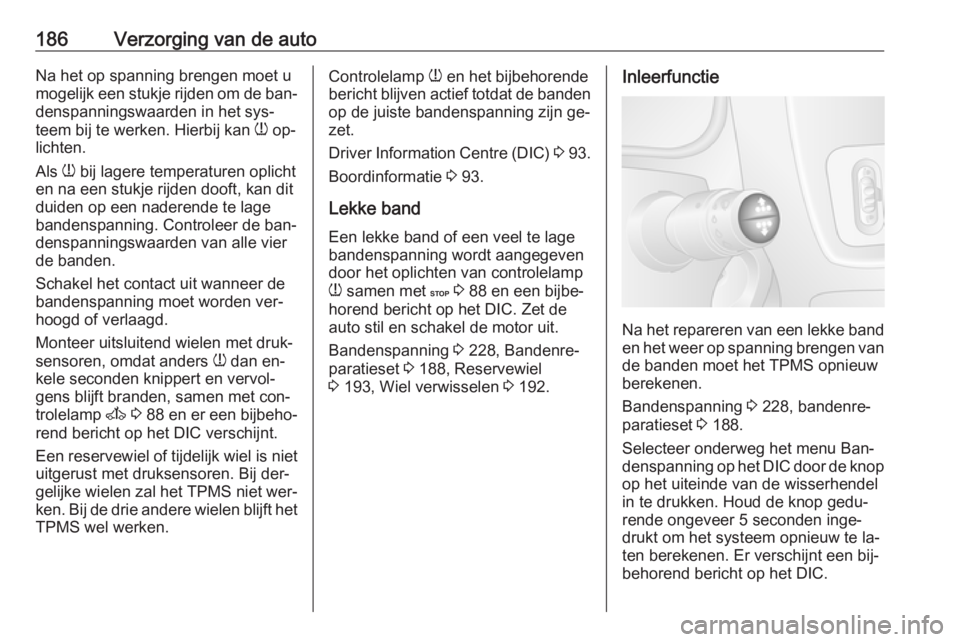

186Verzorging van de autoNa het op spanning brengen moet u
mogelijk een stukje rijden om de ban‐ denspanningswaarden in het sys‐
teem bij te werken. Hierbij kan w op‐
lichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een naderende te lage
bandenspanning. Controleer de ban‐
denspanningswaarden van alle vier
de banden.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer uitsluitend wielen met druk‐
sensoren, omdat anders w dan en‐
kele seconden knippert en vervol‐
gens blijft branden, samen met con‐
trolelamp A 3 88 en er een bijbeho‐
rend bericht op het DIC verschijnt.
Een reservewiel of tijdelijk wiel is niet
uitgerust met druksensoren. Bij der‐
gelijke wielen zal het TPMS niet wer‐
ken. Bij de drie andere wielen blijft het TPMS wel werken.Controlelamp w en het bijbehorende
bericht blijven actief totdat de banden op de juiste bandenspanning zijn ge‐
zet.
Driver Information Centre (DIC) 3 93.
Boordinformatie 3 93.
Lekke band Een lekke band of een veel te lage
bandenspanning wordt aangegeven
door het oplichten van controlelamp
w samen met C 3 88 en een bijbe‐
horend bericht op het DIC. Zet de
auto stil en schakel de motor uit.
Bandenspanning 3 228, Bandenre‐
paratieset 3 188, Reservewiel
3 193, Wiel verwisselen 3 192.Inleerfunctie
Na het repareren van een lekke band
en het weer op spanning brengen van de banden moet het TPMS opnieuw
berekenen.
Bandenspanning 3 228, bandenre‐
paratieset 3 188.
Selecteer onderweg het menu Ban‐ denspanning op het DIC door de knop
op het uiteinde van de wisserhendel
in te drukken. Houd de knop gedu‐
rende ongeveer 5 seconden inge‐
drukt om het systeem opnieuw te la‐
ten berekenen. Er verschijnt een bij‐
behorend bericht op het DIC.

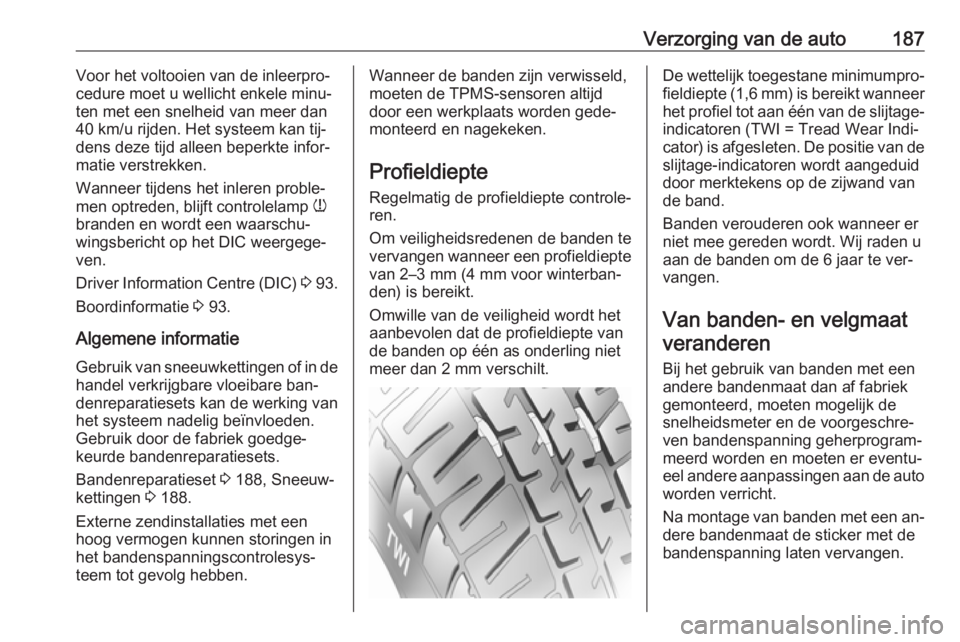

Verzorging van de auto187Voor het voltooien van de inleerpro‐
cedure moet u wellicht enkele minu‐
ten met een snelheid van meer dan
40 km/u rijden. Het systeem kan tij‐
dens deze tijd alleen beperkte infor‐
matie verstrekken.
Wanneer tijdens het inleren proble‐
men optreden, blijft controlelamp w
branden en wordt een waarschu‐
wingsbericht op het DIC weergege‐
ven.
Driver Information Centre (DIC) 3 93.
Boordinformatie 3 93.
Algemene informatie
Gebruik van sneeuwkettingen of in de handel verkrijgbare vloeibare ban‐
denreparatiesets kan de werking van
het systeem nadelig beïnvloeden.
Gebruik door de fabriek goedge‐
keurde bandenreparatiesets.
Bandenreparatieset 3 188, Sneeuw‐
kettingen 3 188.
Externe zendinstallaties met een hoog vermogen kunnen storingen in
het bandenspanningscontrolesys‐
teem tot gevolg hebben.Wanneer de banden zijn verwisseld,
moeten de TPMS-sensoren altijd
door een werkplaats worden gede‐
monteerd en nagekeken.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van
de banden op één as onderling niet
meer dan 2 mm verschilt.De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.

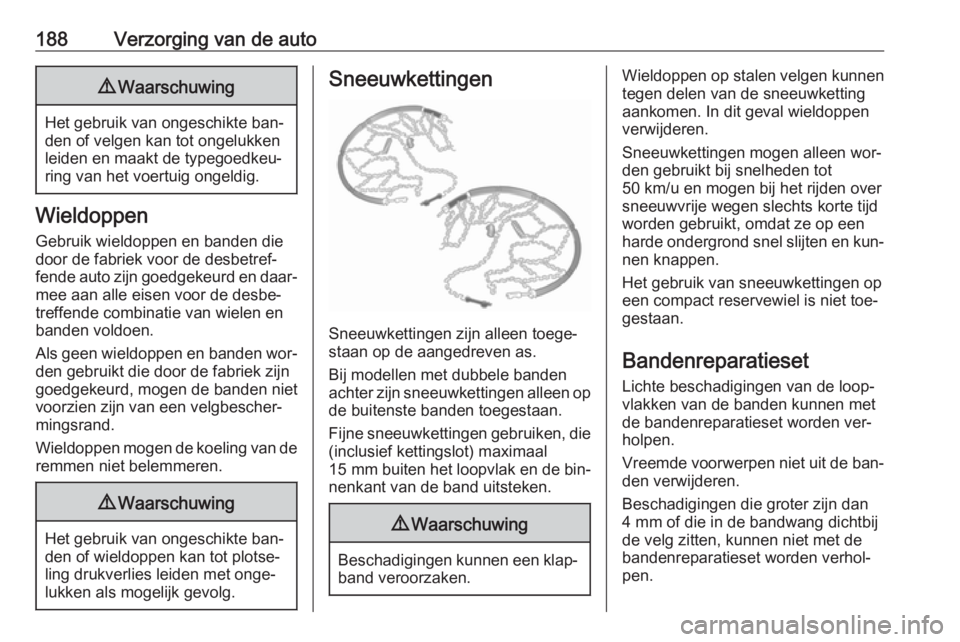

188Verzorging van de auto9Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Als geen wieldoppen en banden wor‐
den gebruikt die door de fabriek zijn
goedgekeurd, mogen de banden niet
voorzien zijn van een velgbescher‐
mingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de aangedreven as.
Bij modellen met dubbele banden
achter zijn sneeuwkettingen alleen op de buitenste banden toegestaan.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
15 mm buiten het loopvlak en de bin‐
nenkant van de band uitsteken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Wieldoppen op stalen velgen kunnen
tegen delen van de sneeuwketting
aankomen. In dit geval wieldoppen
verwijderen.
Sneeuwkettingen mogen alleen wor‐
den gebruikt bij snelheden tot
50 km/u en mogen bij het rijden over
sneeuwvrije wegen slechts korte tijd
worden gebruikt, omdat ze op een
harde ondergrond snel slijten en kun‐ nen knappen.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang dichtbij
de velg zitten, kunnen niet met de
bandenreparatieset worden verhol‐
pen.
