OPEL MOVANO_B 2016.5 Gebruikershandleiding (in Dutch)

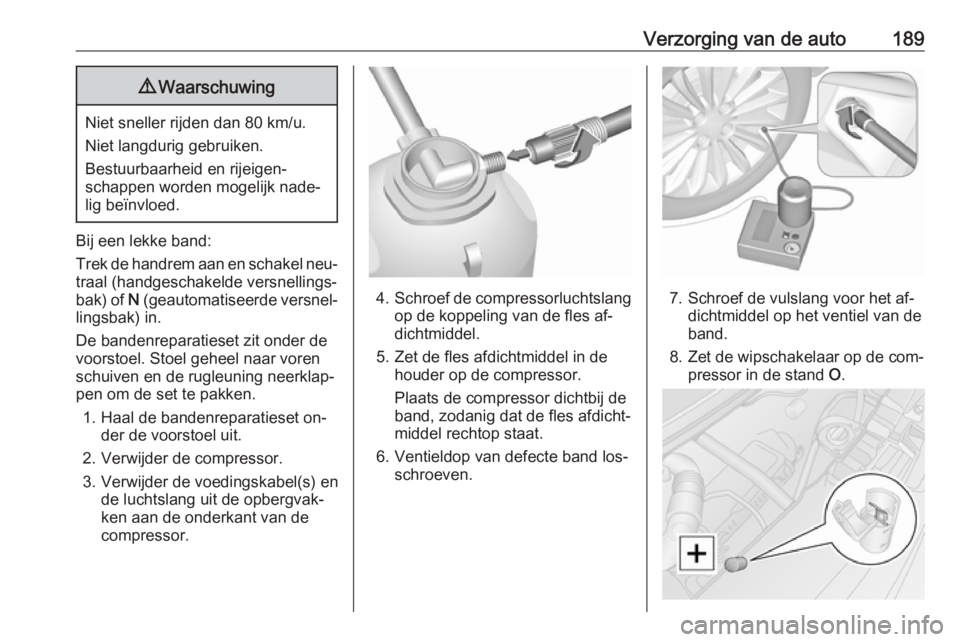

Verzorging van de auto1899Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij een lekke band:
Trek de handrem aan en schakel neu‐
traal (handgeschakelde versnellings‐
bak) of N (geautomatiseerde versnel‐
lingsbak) in.
De bandenreparatieset zit onder de
voorstoel. Stoel geheel naar voren
schuiven en de rugleuning neerklap‐
pen om de set te pakken.
1. Haal de bandenreparatieset on‐ der de voorstoel uit.
2. Verwijder de compressor.
3. Verwijder de voedingskabel(s) en de luchtslang uit de opbergvak‐
ken aan de onderkant van de
compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.7. Schroef de vulslang voor het af‐dichtmiddel op het ventiel van de
band.
8. Zet de wipschakelaar op de com‐ pressor in de stand O.

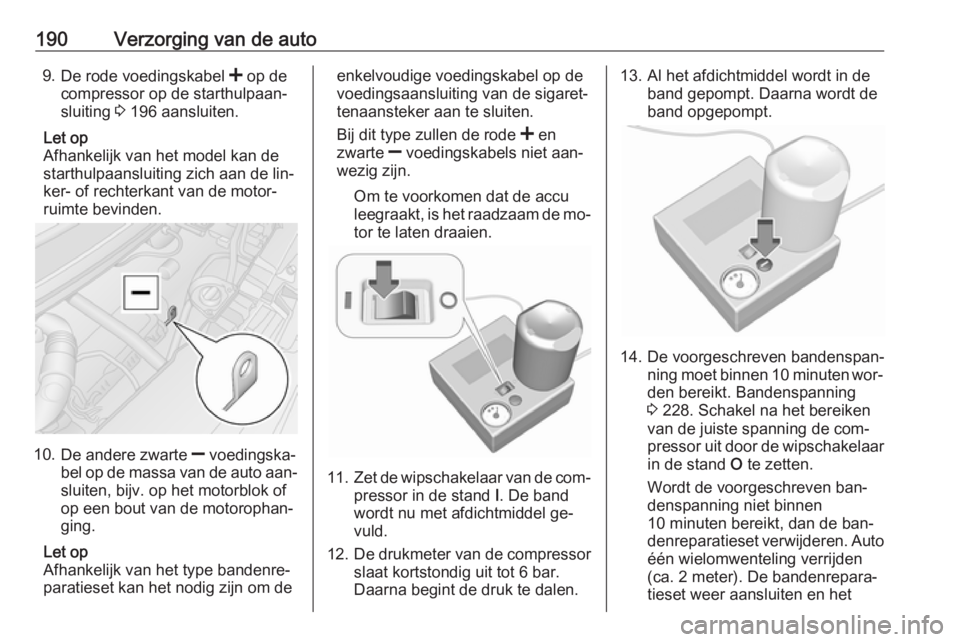

190Verzorging van de auto9.De rode voedingskabel < op de
compressor op de starthulpaan‐
sluiting 3 196 aansluiten.
Let op
Afhankelijk van het model kan de
starthulpaansluiting zich aan de lin‐
ker- of rechterkant van de motor‐
ruimte bevinden.
10. De andere zwarte ] voedingska‐
bel op de massa van de auto aan‐
sluiten, bijv. op het motorblok of
op een bout van de motorophan‐
ging.
Let op
Afhankelijk van het type bandenre‐
paratieset kan het nodig zijn om de
enkelvoudige voedingskabel op de
voedingsaansluiting van de sigaret‐
tenaansteker aan te sluiten.
Bij dit type zullen de rode < en
zwarte ] voedingskabels niet aan‐
wezig zijn.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
11. Zet de wipschakelaar van de com‐
pressor in de stand I. De band
wordt nu met afdichtmiddel ge‐
vuld.
12. De drukmeter van de compressor
slaat kortstondig uit tot 6 bar.
Daarna begint de druk te dalen.
13. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
14. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 228. Schakel na het bereiken
van de juiste spanning de com‐
pressor uit door de wipschakelaar
in de stand O te zetten.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. Auto
één wielomwenteling verrijden
(ca. 2 meter). De bandenrepara‐
tieset weer aansluiten en het

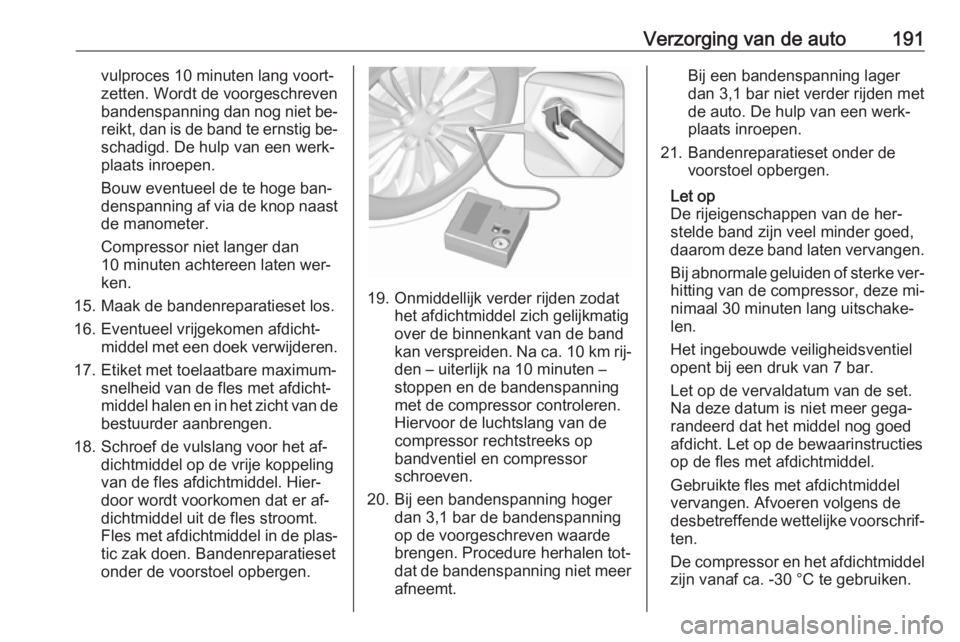

Verzorging van de auto191vulproces 10 minuten lang voort‐zetten. Wordt de voorgeschreven
bandenspanning dan nog niet be‐ reikt, dan is de band te ernstig be‐
schadigd. De hulp van een werk‐
plaats inroepen.
Bouw eventueel de te hoge ban‐
denspanning af via de knop naast de manometer.
Compressor niet langer dan
10 minuten achtereen laten wer‐
ken.
15. Maak de bandenreparatieset los.
16. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
17. Etiket met toelaatbare maximum‐ snelheid van de fles met afdicht‐
middel halen en in het zicht van de bestuurder aanbrengen.
18. Schroef de vulslang voor het af‐ dichtmiddel op de vrije koppeling
van de fles afdichtmiddel. Hier‐
door wordt voorkomen dat er af‐
dichtmiddel uit de fles stroomt.
Fles met afdichtmiddel in de plas‐
tic zak doen. Bandenreparatieset
onder de voorstoel opbergen.
19. Onmiddellijk verder rijden zodat het afdichtmiddel zich gelijkmatig
over de binnenkant van de band
kan verspreiden. Na ca. 10 km rij‐
den – uiterlijk na 10 minuten –
stoppen en de bandenspanning
met de compressor controleren.
Hiervoor de luchtslang van de
compressor rechtstreeks op
bandventiel en compressor
schroeven.
20. Bij een bandenspanning hoger dan 3,1 bar de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 3,1 bar niet verder rijden met
de auto. De hulp van een werk‐
plaats inroepen.
21. Bandenreparatieset onder de voorstoel opbergen.
Let op
De rijeigenschappen van de her‐ stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐
len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. -30 °C te gebruiken.

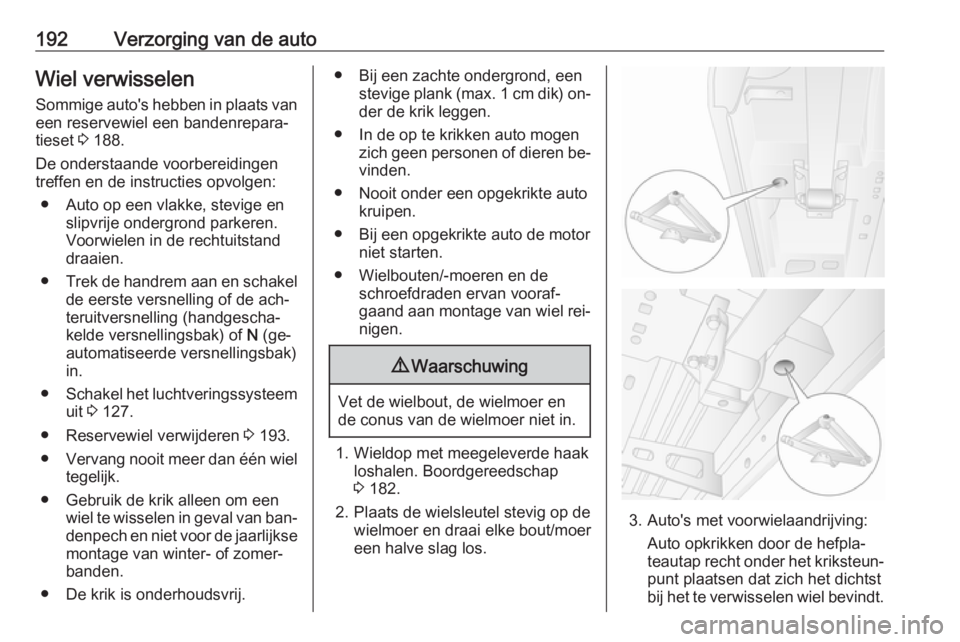

192Verzorging van de autoWiel verwisselen
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 188.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Trek de handrem aan en schakel
de eerste versnelling of de ach‐
teruitversnelling (handgescha‐
kelde versnellingsbak) of N (ge‐
automatiseerde versnellingsbak)
in.
● Schakel het luchtveringssysteem
uit 3 127.
● Reservewiel verwijderen 3 193.
● Vervang nooit meer dan één wiel
tegelijk.
● Gebruik de krik alleen om een wiel te wisselen in geval van ban‐denpech en niet voor de jaarlijkse
montage van winter- of zomer‐
banden.
● De krik is onderhoudsvrij.● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik) on‐der de krik leggen.
● In de op te krikken auto mogen zich geen personen of dieren be‐vinden.
● Nooit onder een opgekrikte auto kruipen.
● Bij een opgekrikte auto de motor niet starten.
● Wielbouten/-moeren en de schroefdraden ervan vooraf‐gaand aan montage van wiel rei‐ nigen.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wieldop met meegeleverde haak loshalen. Boordgereedschap
3 182.
2. Plaats de wielsleutel stevig op de wielmoer en draai elke bout/moer
een halve slag los.
3. Auto's met voorwielaandrijving:
Auto opkrikken door de hefpla‐
teautap recht onder het kriksteun‐
punt plaatsen dat zich het dichtst
bij het te verwisselen wiel bevindt.

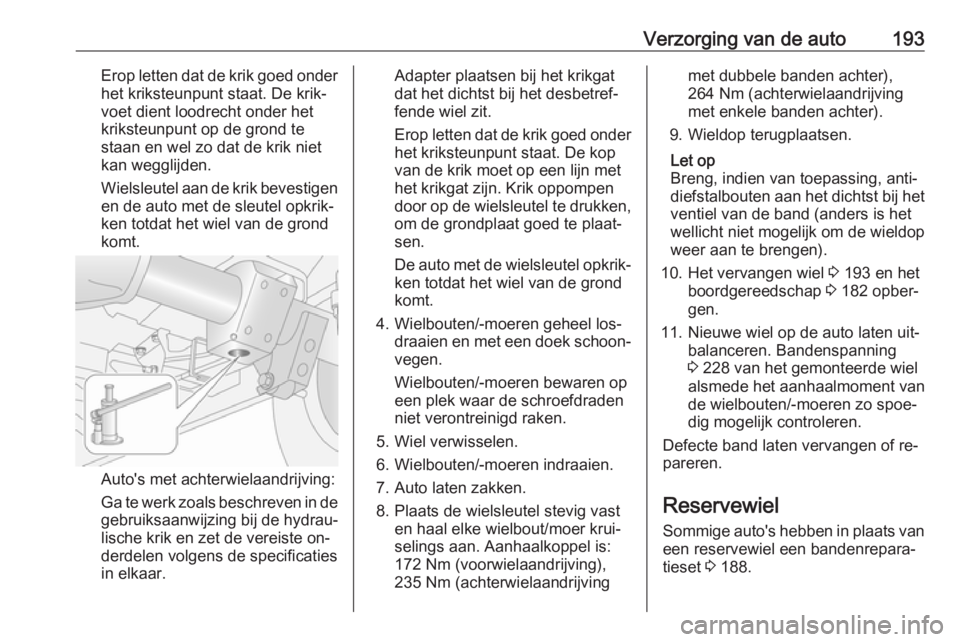

Verzorging van de auto193Erop letten dat de krik goed onderhet kriksteunpunt staat. De krik‐
voet dient loodrecht onder het
kriksteunpunt op de grond te
staan en wel zo dat de krik niet
kan wegglijden.
Wielsleutel aan de krik bevestigen
en de auto met de sleutel opkrik‐
ken totdat het wiel van de grond
komt.
Auto's met achterwielaandrijving:
Ga te werk zoals beschreven in de
gebruiksaanwijzing bij de hydrau‐
lische krik en zet de vereiste on‐
derdelen volgens de specificaties
in elkaar.
Adapter plaatsen bij het krikgat
dat het dichtst bij het desbetref‐
fende wiel zit.
Erop letten dat de krik goed onder
het kriksteunpunt staat. De kop
van de krik moet op een lijn met
het krikgat zijn. Krik oppompen
door op de wielsleutel te drukken, om de grondplaat goed te plaat‐
sen.
De auto met de wielsleutel opkrik‐ ken totdat het wiel van de grond
komt.
4. Wielbouten/-moeren geheel los‐ draaien en met een doek schoon‐vegen.
Wielbouten/-moeren bewaren op
een plek waar de schroefdraden
niet verontreinigd raken.
5. Wiel verwisselen.
6. Wielbouten/-moeren indraaien.
7. Auto laten zakken.
8. Plaats de wielsleutel stevig vast en haal elke wielbout/moer krui‐
selings aan. Aanhaalkoppel is:
172 Nm (voorwielaandrijving),
235 Nm (achterwielaandrijvingmet dubbele banden achter),
264 Nm (achterwielaandrijving
met enkele banden achter).
9. Wieldop terugplaatsen.
Let op
Breng, indien van toepassing, anti‐
diefstalbouten aan het dichtst bij het ventiel van de band (anders is het
wellicht niet mogelijk om de wieldop weer aan te brengen).
10. Het vervangen wiel 3 193 en het
boordgereedschap 3 182 opber‐
gen.
11. Nieuwe wiel op de auto laten uit‐ balanceren. Bandenspanning
3 228 van het gemonteerde wiel
alsmede het aanhaalmoment van
de wielbouten/-moeren zo spoe‐
dig mogelijk controleren.
Defecte band laten vervangen of re‐
pareren.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 188.

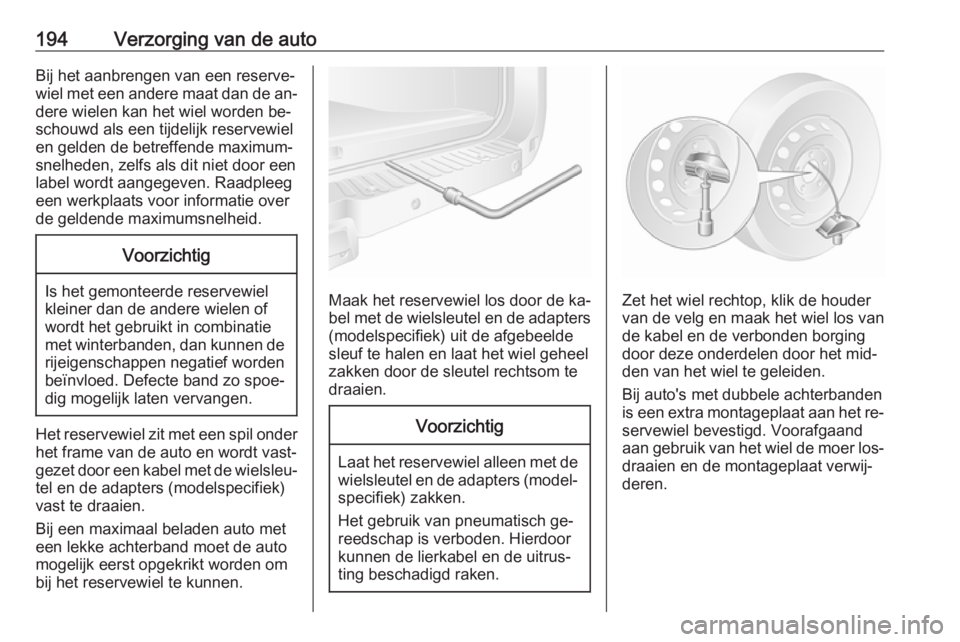

194Verzorging van de autoBij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐
schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel zit met een spil onder het frame van de auto en wordt vast‐
gezet door een kabel met de wielsleu‐
tel en de adapters (modelspecifiek)
vast te draaien.
Bij een maximaal beladen auto met
een lekke achterband moet de auto
mogelijk eerst opgekrikt worden om
bij het reservewiel te kunnen.
Maak het reservewiel los door de ka‐
bel met de wielsleutel en de adapters (modelspecifiek) uit de afgebeelde
sleuf te halen en laat het wiel geheel
zakken door de sleutel rechtsom te
draaien.
Voorzichtig
Laat het reservewiel alleen met de wielsleutel en de adapters (model‐ specifiek) zakken.
Het gebruik van pneumatisch ge‐ reedschap is verboden. Hierdoor
kunnen de lierkabel en de uitrus‐ ting beschadigd raken.
Zet het wiel rechtop, klik de houder
van de velg en maak het wiel los van
de kabel en de verbonden borging
door deze onderdelen door het mid‐
den van het wiel te geleiden.
Bij auto's met dubbele achterbanden
is een extra montageplaat aan het re‐ servewiel bevestigd. Voorafgaand
aan gebruik van het wiel de moer los‐
draaien en de montageplaat verwij‐
deren.

Verzorging van de auto195

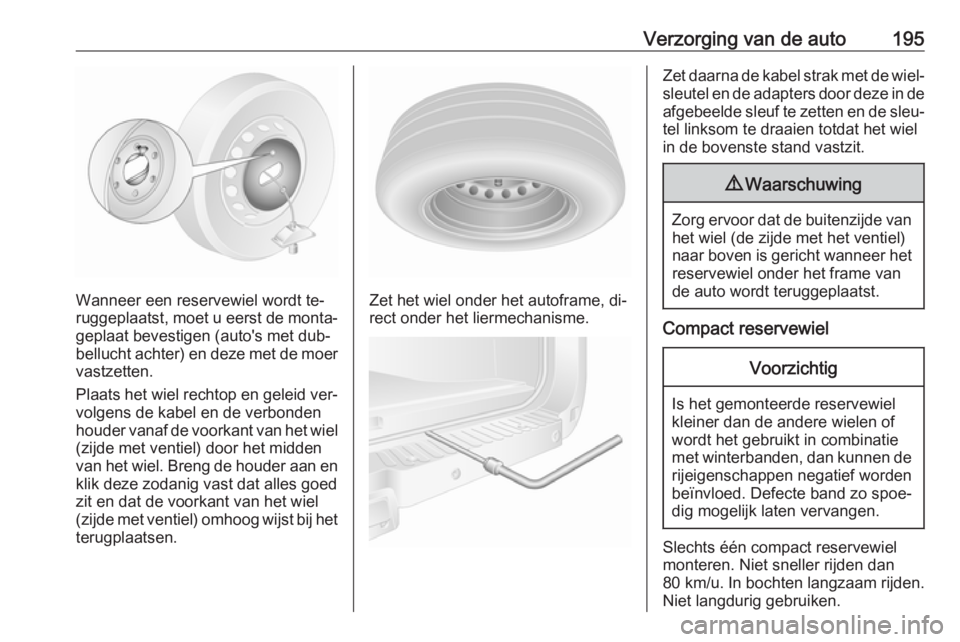

Wanneer een reservewiel wordt te‐
ruggeplaatst, moet u eerst de monta‐
geplaat bevestigen (auto's met dub‐
bellucht achter) en deze met de moer vastzetten.
Plaats het wiel rechtop en geleid ver‐
volgens de kabel en de verbonden
houder vanaf de voorkant van het wiel (zijde met ventiel) door het midden
van het wiel. Breng de houder aan en
klik deze zodanig vast dat alles goed
zit en dat de voorkant van het wiel
(zijde met ventiel) omhoog wijst bij het
terugplaatsen.Zet het wiel onder het autoframe, di‐
rect onder het liermechanisme.
Zet daarna de kabel strak met de wiel‐
sleutel en de adapters door deze in de afgebeelde sleuf te zetten en de sleu‐
tel linksom te draaien totdat het wiel
in de bovenste stand vastzit.9 Waarschuwing
Zorg ervoor dat de buitenzijde van
het wiel (de zijde met het ventiel)
naar boven is gericht wanneer het reservewiel onder het frame van
de auto wordt teruggeplaatst.
Compact reservewiel
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.

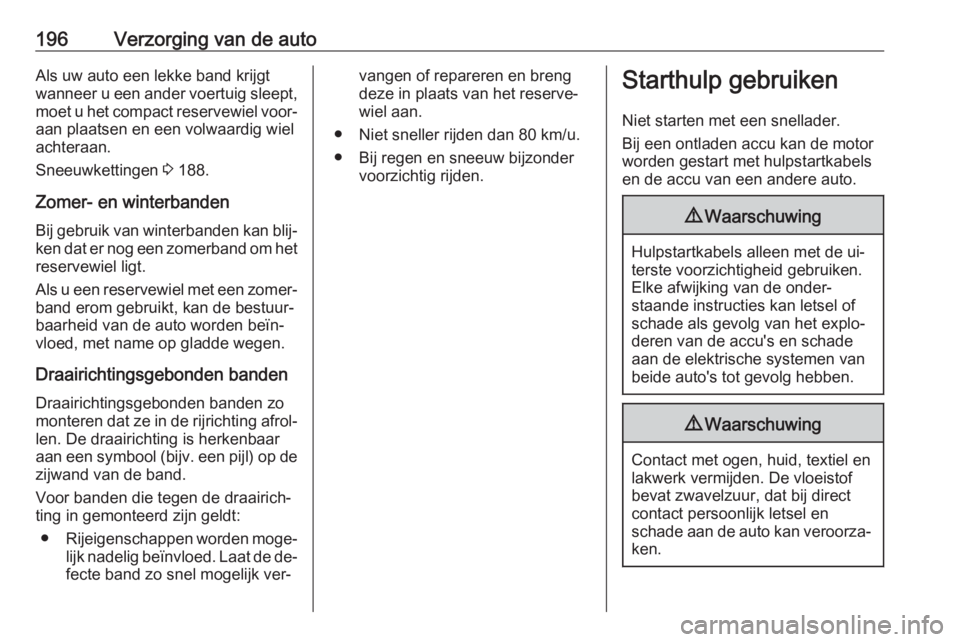

196Verzorging van de autoAls uw auto een lekke band krijgt
wanneer u een ander voertuig sleept, moet u het compact reservewiel voor‐
aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 188.
Zomer- en winterbanden
Bij gebruik van winterbanden kan blij‐
ken dat er nog een zomerband om het reservewiel ligt.
Als u een reservewiel met een zomer‐ band erom gebruikt, kan de bestuur‐
baarheid van de auto worden beïn‐
vloed, met name op gladde wegen.
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
● Rijeigenschappen worden moge‐
lijk nadelig beïnvloed. Laat de de‐ fecte band zo snel mogelijk ver‐vangen of repareren en breng
deze in plaats van het reserve‐
wiel aan.
● Niet sneller rijden dan 80 km/u.
● Bij regen en sneeuw bijzonder voorzichtig rijden.Starthulp gebruiken
Niet starten met een snellader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een andere auto.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Contact met ogen, huid, textiel en
lakwerk vermijden. De vloeistof
bevat zwavelzuur, dat bij direct
contact persoonlijk letsel en
schade aan de auto kan veroorza‐ ken.

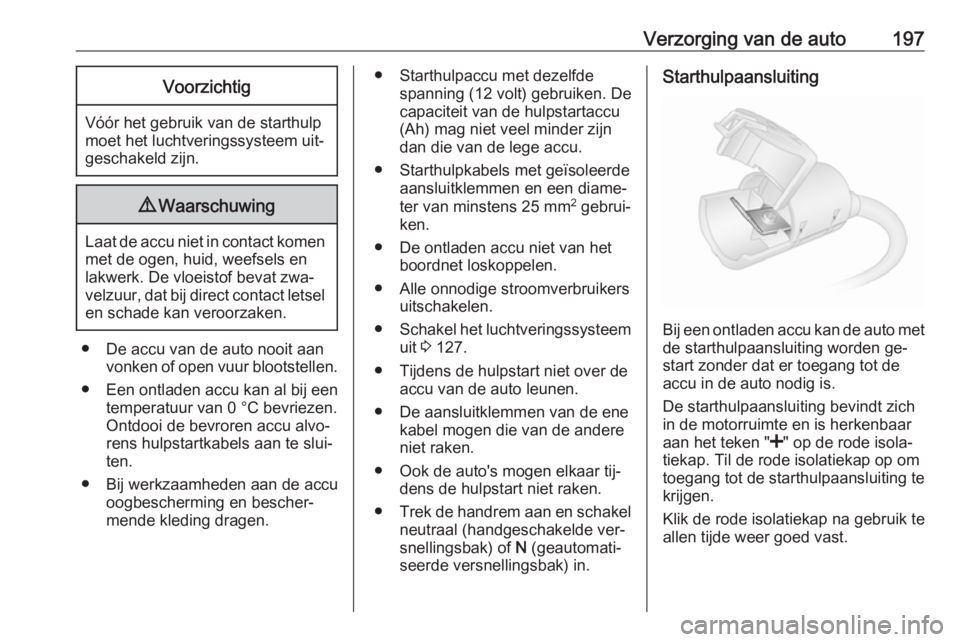

Verzorging van de auto197Voorzichtig
Vóór het gebruik van de starthulp
moet het luchtveringssysteem uit‐ geschakeld zijn.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
● De accu van de auto nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.
Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐ ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Starthulpaccu met dezelfde spanning (12 volt) gebruiken. De
capaciteit van de hulpstartaccu
(Ah) mag niet veel minder zijn
dan die van de lege accu.
● Starthulpkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 25 mm 2
gebrui‐
ken.
● De ontladen accu niet van het boordnet loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Schakel het luchtveringssysteem
uit 3 127.
● Tijdens de hulpstart niet over de accu van de auto leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.
● Ook de auto's mogen elkaar tij‐ dens de hulpstart niet raken.
● Trek de handrem aan en schakel
neutraal (handgeschakelde ver‐
snellingsbak) of N (geautomati‐
seerde versnellingsbak) in.Starthulpaansluiting
Bij een ontladen accu kan de auto met de starthulpaansluiting worden ge‐
start zonder dat er toegang tot de
accu in de auto nodig is.
De starthulpaansluiting bevindt zich in de motorruimte en is herkenbaar
aan het teken " <" op de rode isola‐
tiekap. Til de rode isolatiekap op om
toegang tot de starthulpaansluiting te krijgen.
Klik de rode isolatiekap na gebruik te
allen tijde weer goed vast.

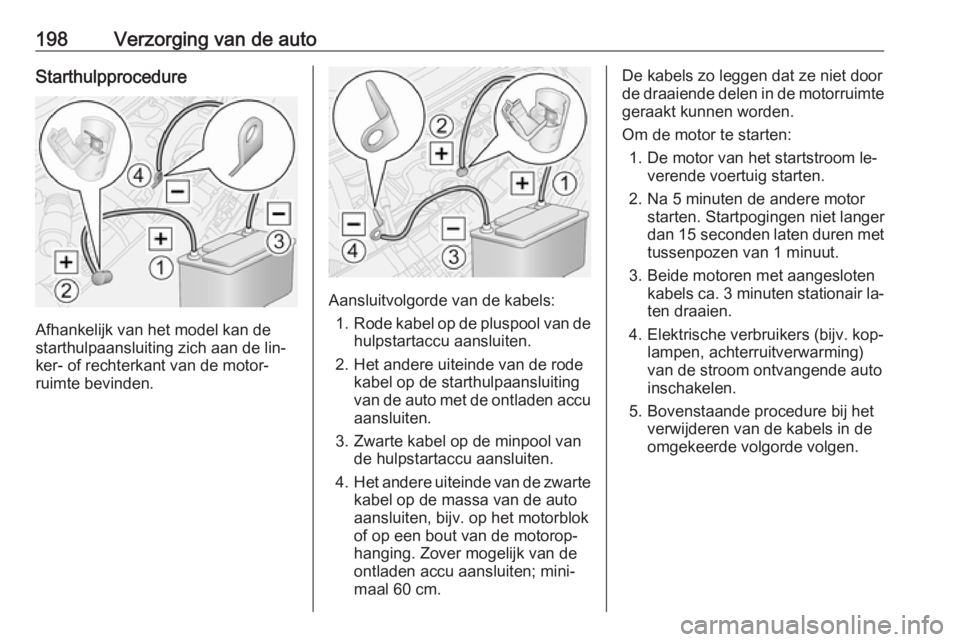

198Verzorging van de autoStarthulpprocedure
Afhankelijk van het model kan de
starthulpaansluiting zich aan de lin‐
ker- of rechterkant van de motor‐
ruimte bevinden.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de starthulpaansluiting
van de auto met de ontladen accu aansluiten.
3. Zwarte kabel op de minpool van de hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zover mogelijk van de
ontladen accu aansluiten; mini‐
maal 60 cm.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het startstroom le‐ verende voertuig starten.
2. Na 5 minuten de andere motor starten. Startpogingen niet langer
dan 15 seconden laten duren met
tussenpozen van 1 minuut.
3. Beide motoren met aangesloten kabels ca. 3 minuten stationair la‐
ten draaien.
4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.
