OPEL MOVANO_B 2016.5 Manuale di uso e manutenzione (in Italian)

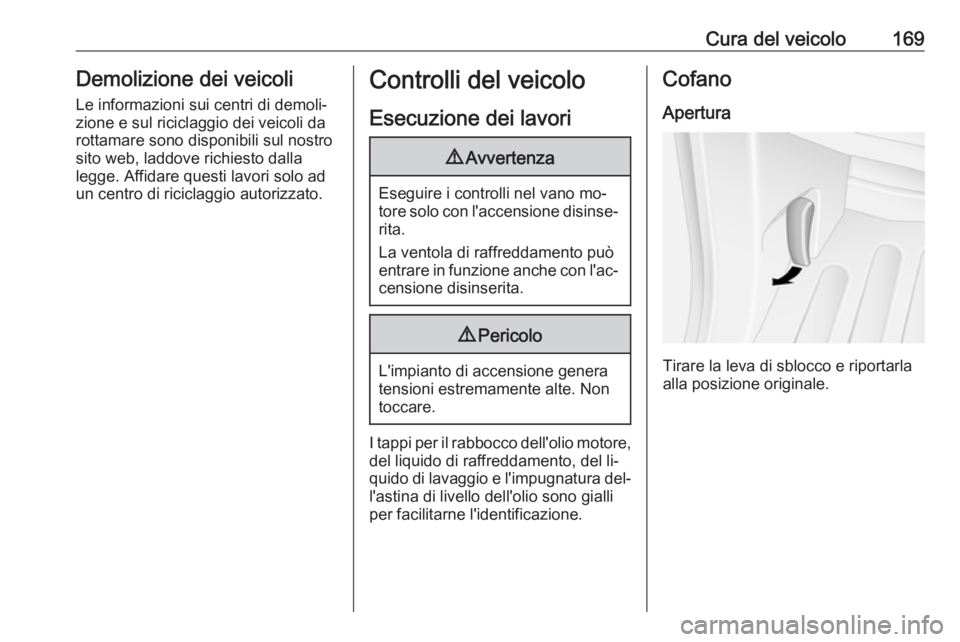

Cura del veicolo169Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
L'impianto di accensione genera
tensioni estremamente alte. Non
toccare.
I tappi per il rabbocco dell'olio motore,
del liquido di raffreddamento, del li‐
quido di lavaggio e l'impugnatura del‐
l'astina di livello dell'olio sono gialli
per facilitarne l'identificazione.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

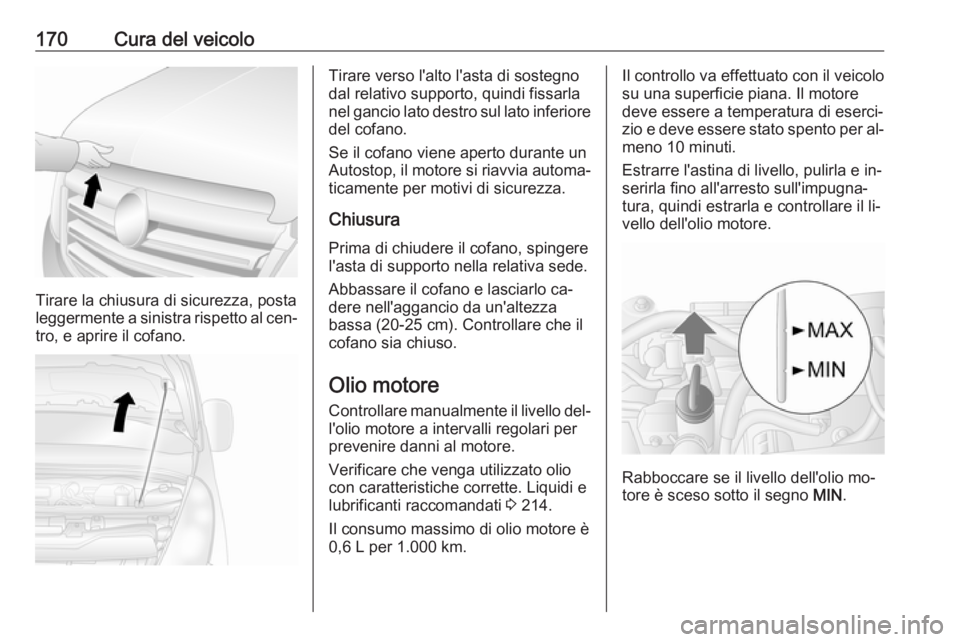

170Cura del veicolo
Tirare la chiusura di sicurezza, posta
leggermente a sinistra rispetto al cen‐ tro, e aprire il cofano.
Tirare verso l'alto l'asta di sostegno
dal relativo supporto, quindi fissarla nel gancio lato destro sul lato inferiore
del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Chiusura
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo ca‐
dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Olio motore Controllare manualmente il livello del‐
l'olio motore a intervalli regolari per
prevenire danni al motore.
Verificare che venga utilizzato olio
con caratteristiche corrette. Liquidi e
lubrificanti raccomandati 3 214.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 10 minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.

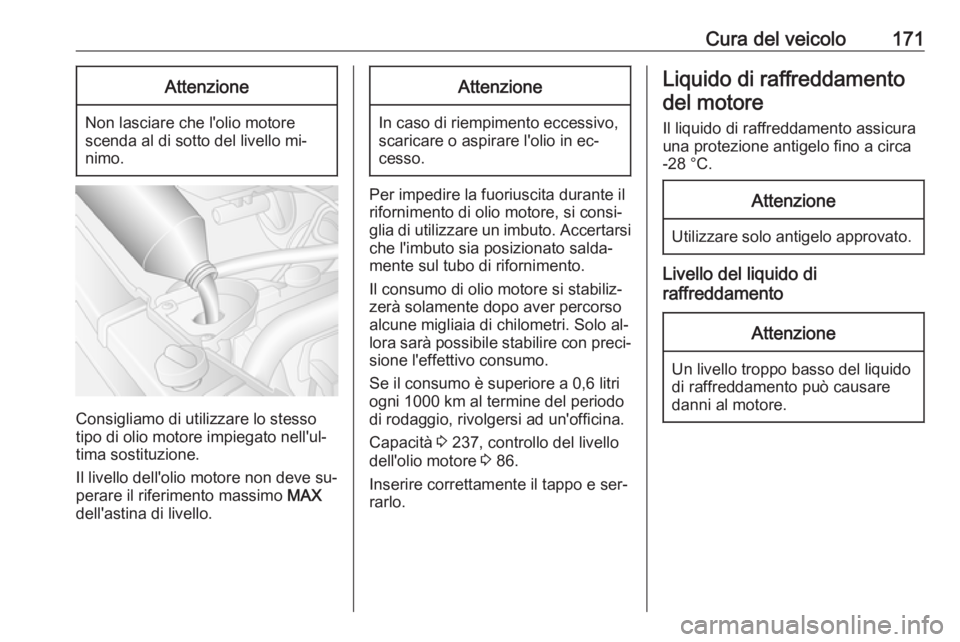

Cura del veicolo171Attenzione
Non lasciare che l'olio motore
scenda al di sotto del livello mi‐
nimo.
Consigliamo di utilizzare lo stesso
tipo di olio motore impiegato nell'ul‐
tima sostituzione.
Il livello dell'olio motore non deve su‐
perare il riferimento massimo MAX
dell'astina di livello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Per impedire la fuoriuscita durante il
rifornimento di olio motore, si consi‐
glia di utilizzare un imbuto. Accertarsi che l'imbuto sia posizionato salda‐
mente sul tubo di rifornimento.
Il consumo di olio motore si stabiliz‐
zerà solamente dopo aver percorso
alcune migliaia di chilometri. Solo al‐
lora sarà possibile stabilire con preci‐ sione l'effettivo consumo.
Se il consumo è superiore a 0,6 litri
ogni 1000 km al termine del periodo
di rodaggio, rivolgersi ad un'officina.
Capacità 3 237, controllo del livello
dell'olio motore 3 86.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-28 °C.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

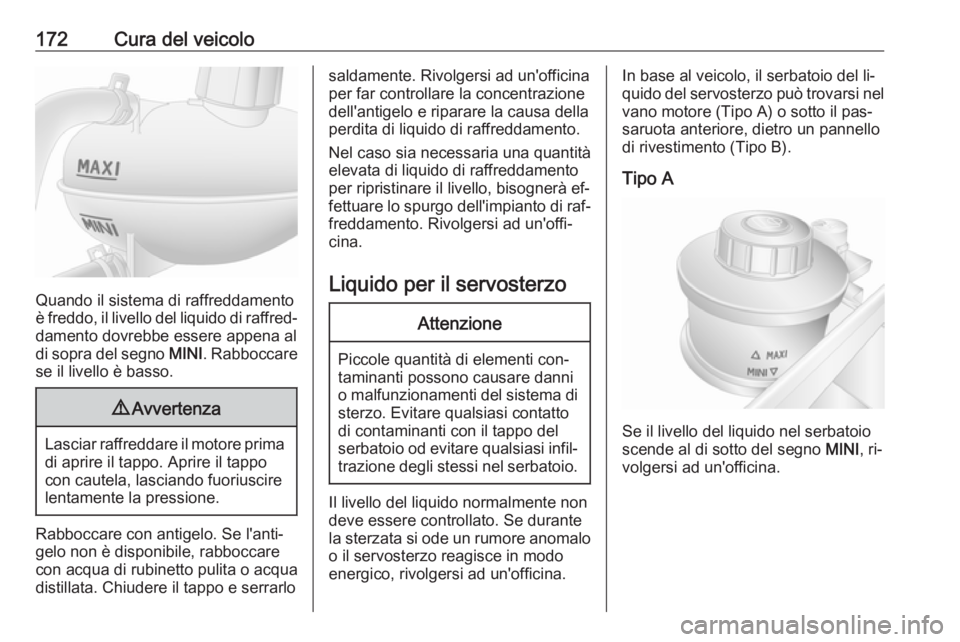

172Cura del veicolo
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere appena al
di sopra del segno MINI. Rabboccare
se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Rabboccare con antigelo. Se l'anti‐
gelo non è disponibile, rabboccare
con acqua di rubinetto pulita o acqua
distillata. Chiudere il tappo e serrarlo
saldamente. Rivolgersi ad un'officina
per far controllare la concentrazione
dell'antigelo e riparare la causa della
perdita di liquido di raffreddamento.
Nel caso sia necessaria una quantità
elevata di liquido di raffreddamento
per ripristinare il livello, bisognerà ef‐
fettuare lo spurgo dell'impianto di raf‐ freddamento. Rivolgersi ad un'offi‐
cina.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del sistema di sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio od evitare qualsiasi infil‐ trazione degli stessi nel serbatoio.
Il livello del liquido normalmente non
deve essere controllato. Se durante la sterzata si ode un rumore anomalo o il servosterzo reagisce in modo
energico, rivolgersi ad un'officina.
In base al veicolo, il serbatoio del li‐
quido del servosterzo può trovarsi nel
vano motore (Tipo A) o sotto il pas‐
saruota anteriore, dietro un pannello
di rivestimento (Tipo B).
Tipo A
Se il livello del liquido nel serbatoio
scende al di sotto del segno MINI, ri‐
volgersi ad un'officina.

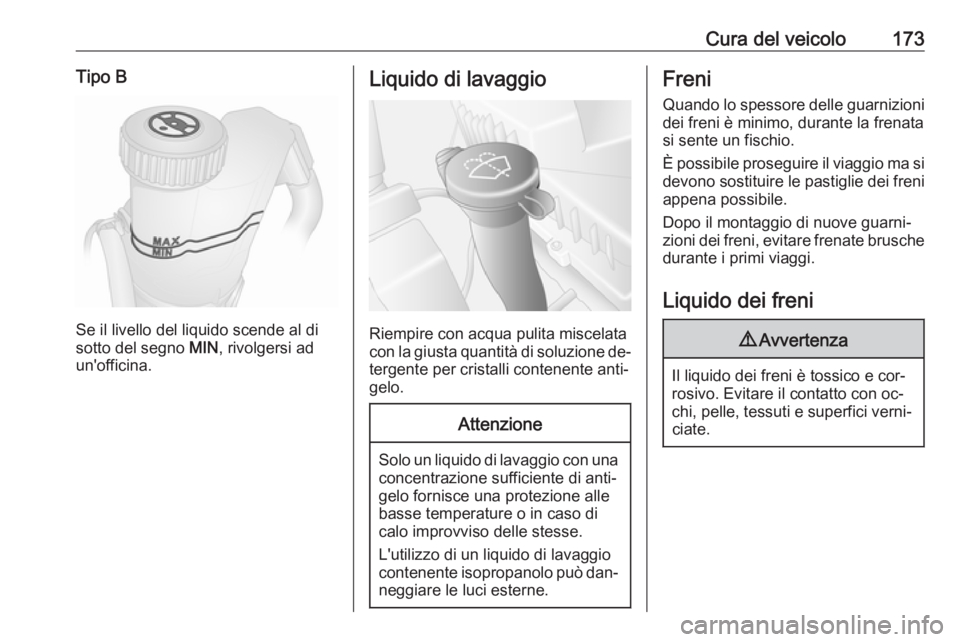

Cura del veicolo173Tipo B
Se il livello del liquido scende al di
sotto del segno MIN, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli contenente anti‐
gelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può dan‐ neggiare le luci esterne.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le pastiglie dei freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

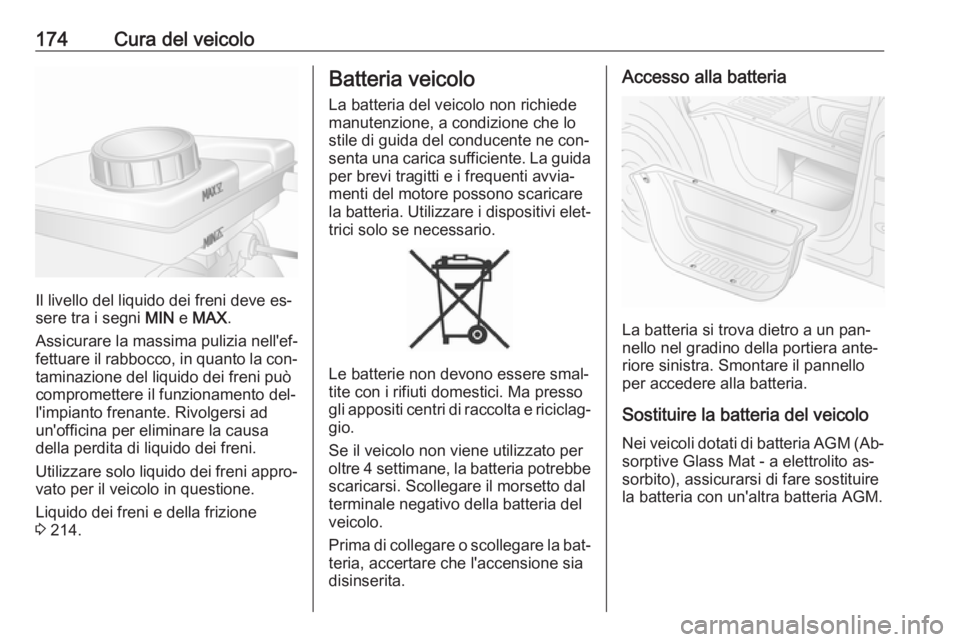

174Cura del veicolo
Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la con‐ taminazione del liquido dei freni può
compromettere il funzionamento del‐
l'impianto frenante. Rivolgersi ad un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni appro‐
vato per il veicolo in questione.
Liquido dei freni e della frizione
3 214.
Batteria veicolo
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria potrebbe scaricarsi. Scollegare il morsetto dal
terminale negativo della batteria del
veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Accesso alla batteria
La batteria si trova dietro a un pan‐
nello nel gradino della portiera ante‐
riore sinistra. Smontare il pannello per accedere alla batteria.
Sostituire la batteria del veicolo
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.

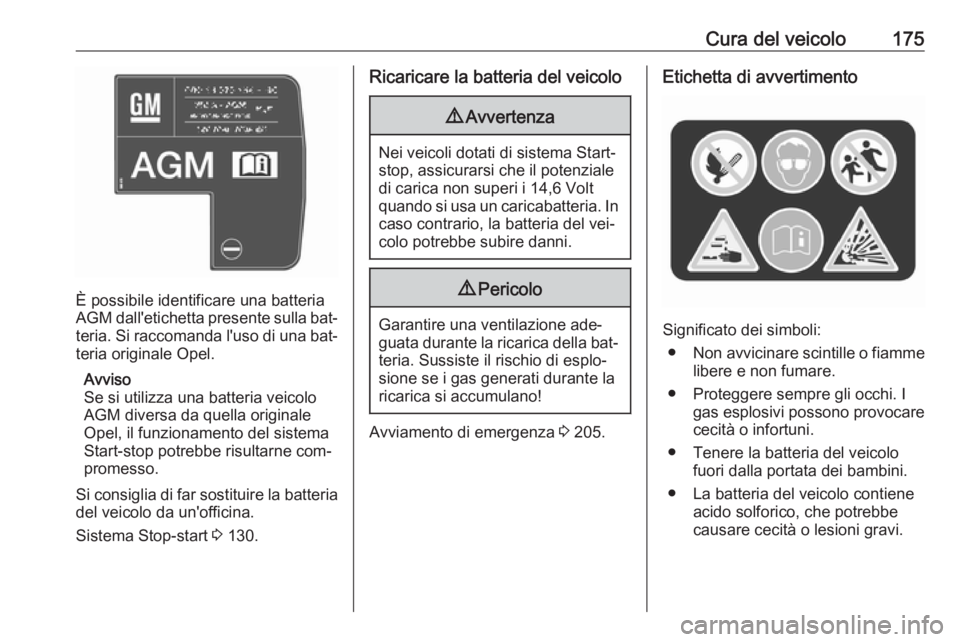

Cura del veicolo175
È possibile identificare una batteria
AGM dall'etichetta presente sulla bat‐
teria. Si raccomanda l'uso di una bat‐ teria originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, il funzionamento del sistema
Start-stop potrebbe risultarne com‐
promesso.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Stop-start 3 130.
Ricaricare la batteria del veicolo9 Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del vei‐
colo potrebbe subire danni.
9 Pericolo
Garantire una ventilazione ade‐
guata durante la ricarica della bat‐
teria. Sussiste il rischio di esplo‐
sione se i gas generati durante la ricarica si accumulano!
Avviamento di emergenza 3 205.
Etichetta di avvertimento
Significato dei simboli:
● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.

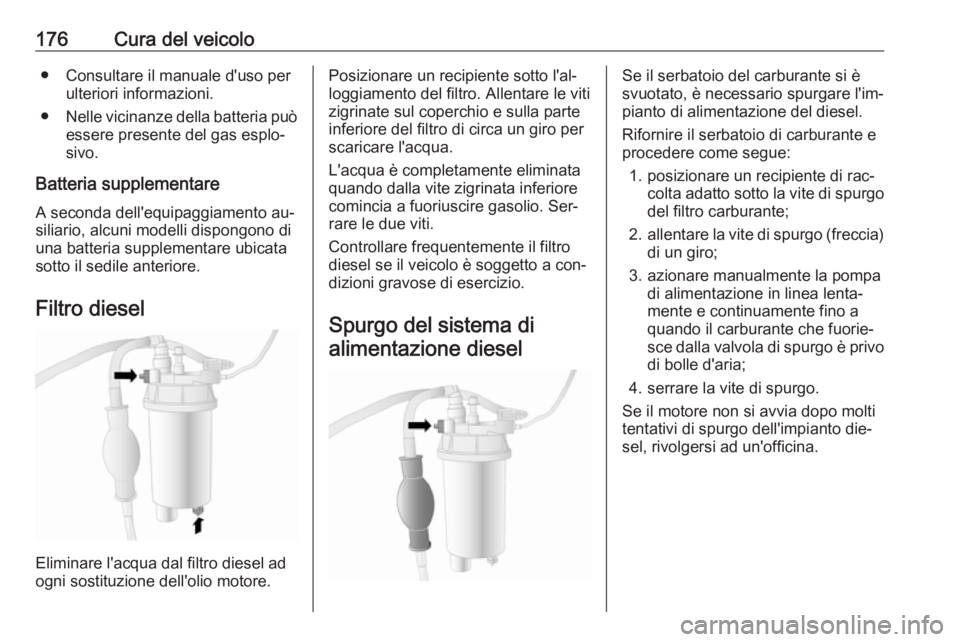

176Cura del veicolo● Consultare il manuale d'uso perulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐
sivo.
Batteria supplementare
A seconda dell'equipaggiamento au‐
siliario, alcuni modelli dispongono di
una batteria supplementare ubicata
sotto il sedile anteriore.
Filtro diesel
Eliminare l'acqua dal filtro diesel ad
ogni sostituzione dell'olio motore.
Posizionare un recipiente sotto l'al‐
loggiamento del filtro. Allentare le viti
zigrinate sul coperchio e sulla parte
inferiore del filtro di circa un giro per scaricare l'acqua.
L'acqua è completamente eliminata
quando dalla vite zigrinata inferiore
comincia a fuoriuscire gasolio. Ser‐
rare le due viti.
Controllare frequentemente il filtro
diesel se il veicolo è soggetto a con‐
dizioni gravose di esercizio.
Spurgo del sistema di alimentazione dieselSe il serbatoio del carburante si è
svuotato, è necessario spurgare l'im‐
pianto di alimentazione del diesel.
Rifornire il serbatoio di carburante e
procedere come segue:
1. posizionare un recipiente di rac‐ colta adatto sotto la vite di spurgodel filtro carburante;
2. allentare la vite di spurgo (freccia)
di un giro;
3. azionare manualmente la pompa di alimentazione in linea lenta‐
mente e continuamente fino a
quando il carburante che fuorie‐
sce dalla valvola di spurgo è privo di bolle d'aria;
4. serrare la vite di spurgo.
Se il motore non si avvia dopo molti
tentativi di spurgo dell'impianto die‐
sel, rivolgersi ad un'officina.

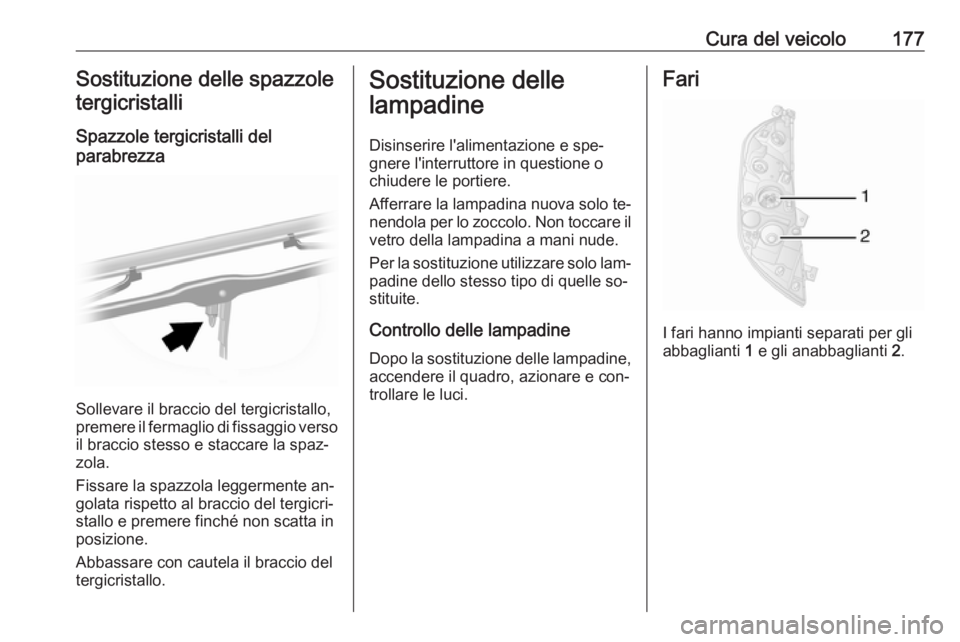

Cura del veicolo177Sostituzione delle spazzole
tergicristalli
Spazzole tergicristalli del
parabrezza
Sollevare il braccio del tergicristallo,
premere il fermaglio di fissaggio verso
il braccio stesso e staccare la spaz‐
zola.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐ gnere l'interruttore in questione o chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Controllo delle lampadine
Dopo la sostituzione delle lampadine,
accendere il quadro, azionare e con‐ trollare le luci.Fari
I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2.

178Cura del veicoloAbbaglianti
1. Smontare il coprilampada.
2. Staccare il connettore del cavo dalla lampadina.
3. Sganciare il fermaglio.
4. Estrarre la lampadina dall'allog‐ giamento.
5. Sostituire la lampadina e fissarla con il fermaglio.
6. Ricollegare il connettore elettrico della lampadina.
7. Rimontare il coprilampada.
Anabbaglianti
1. Smontare il coprilampada.
2. Staccare il connettore del cavo dalla lampadina.
3. Ruotare il portalampada in senso antiorario per staccarlo.
4. Estrarre il portalampada dall'al‐loggiamento.
5. Rimuovere la lampadina dal por‐talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
