Njega vozila179Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa
više osigurača.
Zbog ograničene pristupačnosti,
obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaOznakaStrujni krugnSustav grijanja i
provjetravanja / klima-
uređajVGrijanje vjetrobrana
Kutija s osiguračima ploče s
instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav /
grijanje sjedala / ekran
zaslona vozila / audio
priključci / alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanje0Svjetla u unutrašnjostiOPokazivači smjera /
stražnja svjetla za maglu /
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS / elektronički program
stabilnostidSvjetla u unutrašnjosti /
zaustavna svjetlaZUpravljački modul
karoserije

180Njega vozilaOznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaÍPredgrijavanje / filtar
dizelskog gorivaxVentilator kontrole klimeOznakaStrujni krugdGrijanje vanjskih ogledalaTLijevo bočno svjetloSDesno bočno svjetloQZračni ovjesONavigacijski sustavADPDodatna prilagođavanja,Električni prozori /
upravljački modul
karoserijeKutija s osiguračima u
prtljažniku
Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

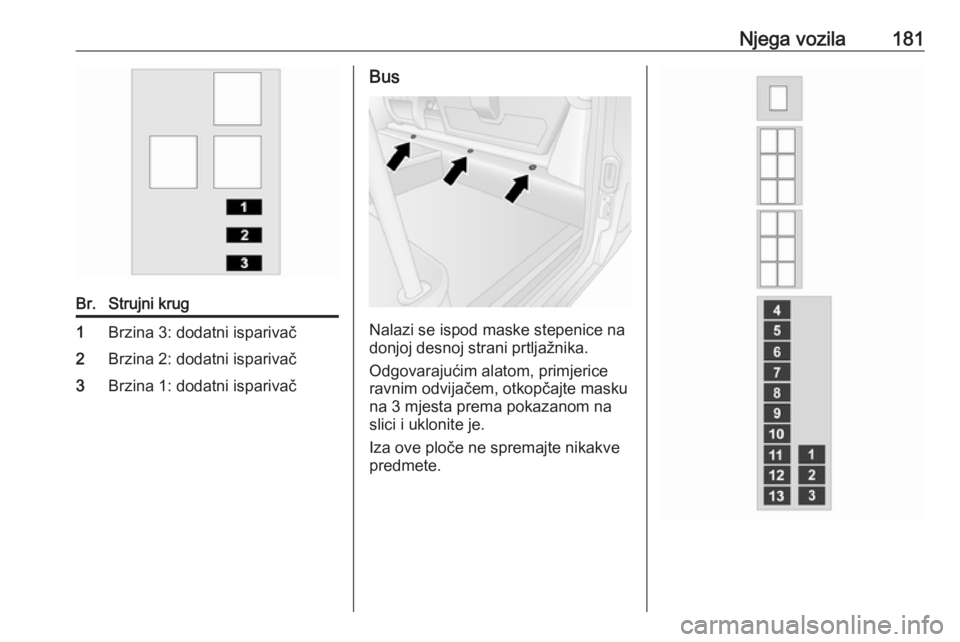

Njega vozila181Br.Strujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

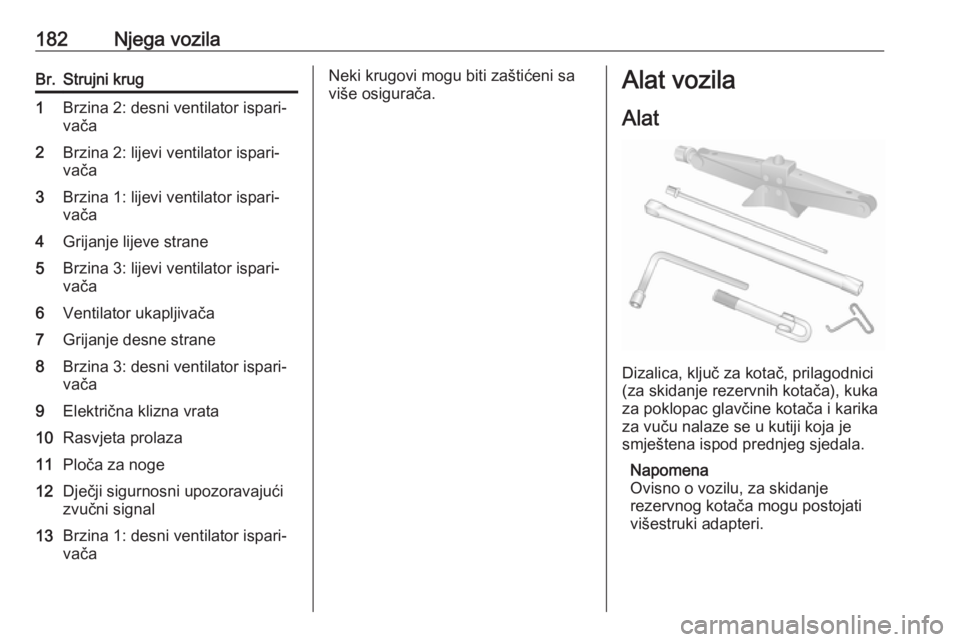

182Njega vozilaBr.Strujni krug1Brzina 2: desni ventilator ispari‐
vača2Brzina 2: lijevi ventilator ispari‐
vača3Brzina 1: lijevi ventilator ispari‐
vača4Grijanje lijeve strane5Brzina 3: lijevi ventilator ispari‐
vača6Ventilator ukapljivača7Grijanje desne strane8Brzina 3: desni ventilator ispari‐
vača9Električna klizna vrata10Rasvjeta prolaza11Ploča za noge12Dječji sigurnosni upozoravajući
zvučni signal13Brzina 1: desni ventilator ispari‐
vačaNeki krugovi mogu biti zaštićeni sa
više osigurača.Alat vozila
Alat
Dizalica, ključ za kotač, prilagodnici
(za skidanje rezervnih kotača), kuka
za poklopac glavčine kotača i karikaza vuču nalaze se u kutiji koja je
smještena ispod prednjeg sjedala.
Napomena
Ovisno o vozilu, za skidanje
rezervnog kotača mogu postojati
višestruki adapteri.

Njega vozila183

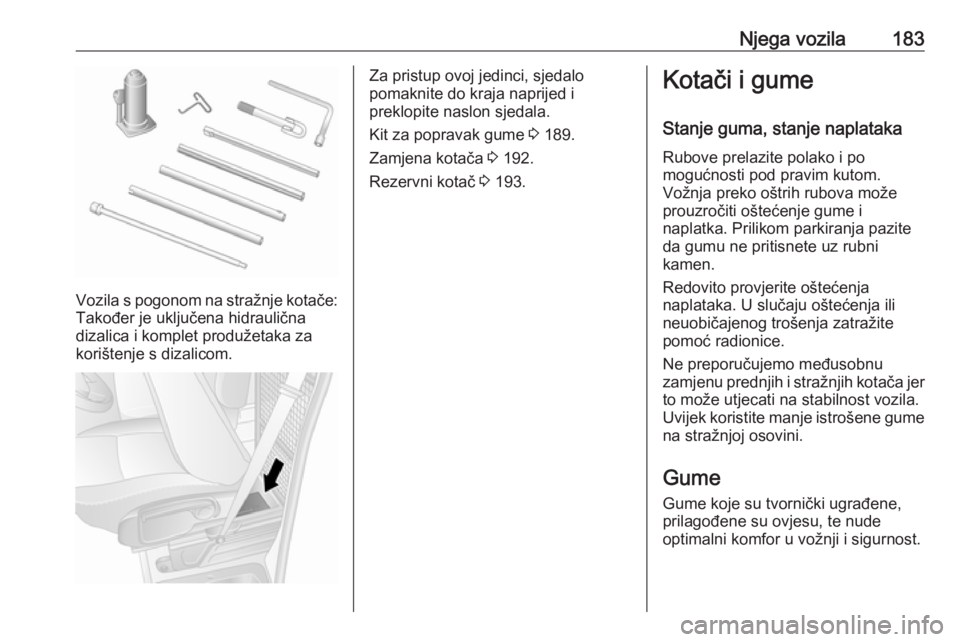

Vozila s pogonom na stražnje kotače:Također je uključena hidraulična
dizalica i komplet produžetaka za
korištenje s dizalicom.
Za pristup ovoj jedinci, sjedalo
pomaknite do kraja naprijed i
preklopite naslon sjedala.
Kit za popravak gume 3 189.
Zamjena kotača 3 192.
Rezervni kotač 3 193.Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.

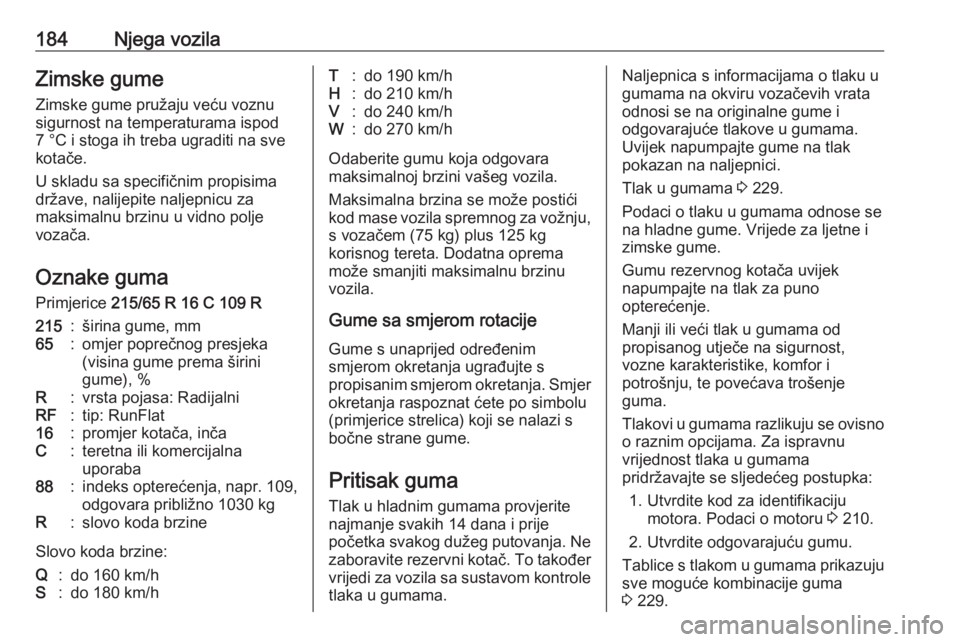

184Njega vozilaZimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za
maksimalnu brzinu u vidno polje
vozača.
Oznake guma
Primjerice 215/65 R 16 C 109 R215:širina gume, mm65:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inčaC:teretna ili komercijalna
uporaba88:indeks opterećenja, napr. 109, odgovara približno 1030 kgR:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom rotacije Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Naljepnica s informacijama o tlaku u
gumama na okviru vozačevih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Uvijek napumpajte gume na tlak
pokazan na naljepnici.
Tlak u gumama 3 229.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 210.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 229.

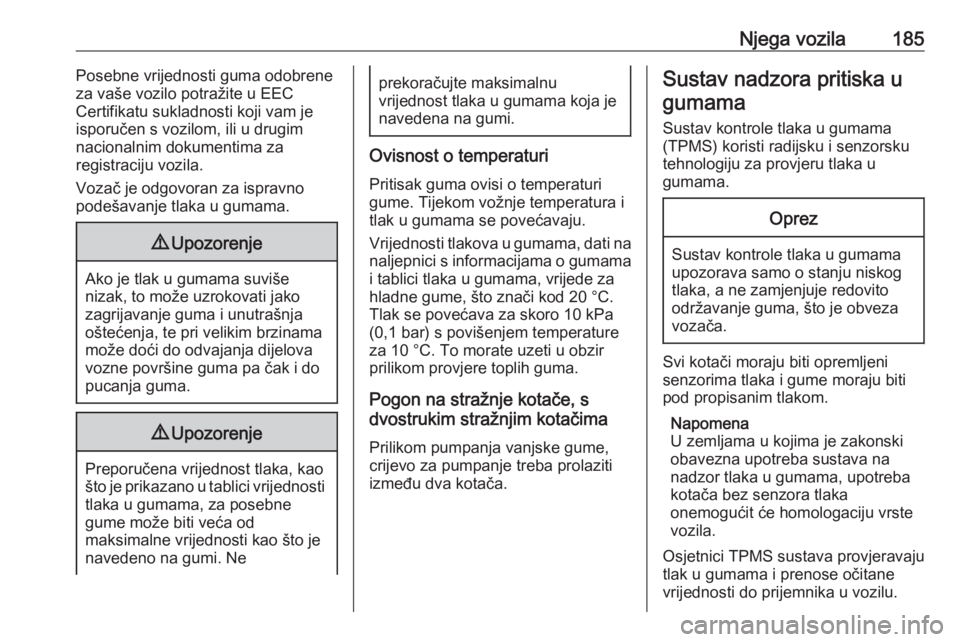

Njega vozila185Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednosti tlakova u gumama, dati na naljepnici s informacijama o gumama i tablici tlaka u gumama, vrijede za
hladne gume, što znači kod 20 °C.
Tlak se povećava za skoro 10 kPa
(0,1 bar) s povišenjem temperature
za 10 °C. To morate uzeti u obzir
prilikom provjere toplih guma.
Pogon na stražnje kotače, s
dvostrukim stražnjim kotačima
Prilikom pumpanja vanjske gume,
crijevo za pumpanje treba prolaziti
između dva kotača.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
(TPMS) koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Osjetnici TPMS sustava provjeravaju
tlak u gumama i prenose očitane vrijednosti do prijemnika u vozilu.

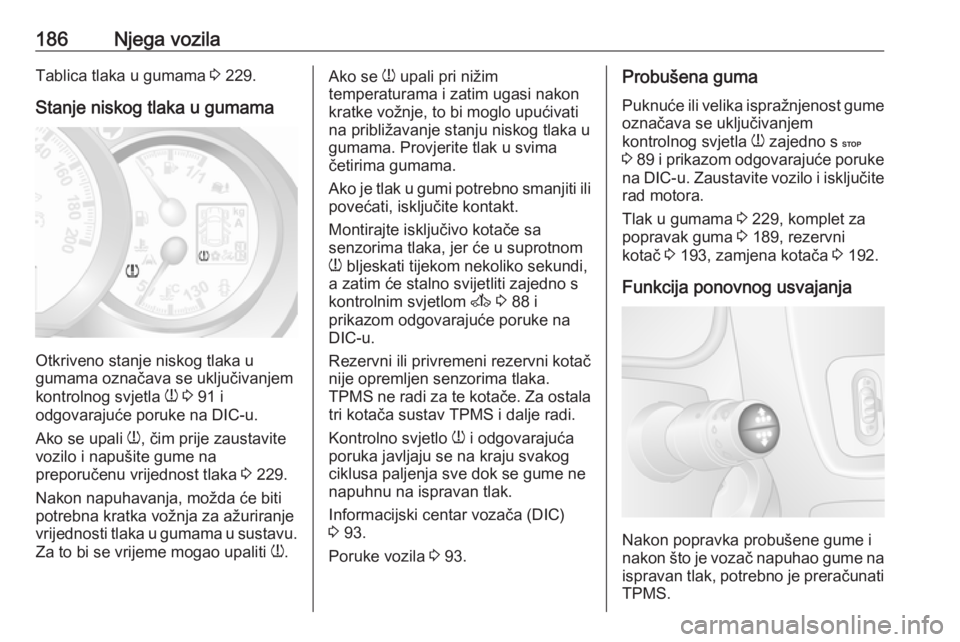

186Njega vozilaTablica tlaka u gumama 3 229.
Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 91 i
odgovarajuće poruke na DIC-u.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 229.
Nakon napuhavanja, možda će biti
potrebna kratka vožnja za ažuriranje
vrijednosti tlaka u gumama u sustavu.
Za to bi se vrijeme mogao upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u svima
četirima gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte isključivo kotače sa
senzorima tlaka, jer će u suprotnom
w bljeskati tijekom nekoliko sekundi,
a zatim će stalno svijetliti zajedno s
kontrolnim svjetlom A 3 88 i
prikazom odgovarajuće poruke na
DIC-u.
Rezervni ili privremeni rezervni kotač
nije opremljen senzorima tlaka.
TPMS ne radi za te kotače. Za ostala
tri kotača sustav TPMS i dalje radi.
Kontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog
ciklusa paljenja sve dok se gume ne
napuhnu na ispravan tlak.
Informacijski centar vozača (DIC)
3 93.
Poruke vozila 3 93.Probušena guma
Puknuće ili velika ispražnjenost gume
označava se uključivanjem
kontrolnog svjetla w zajedno s C
3 89 i prikazom odgovarajuće poruke
na DIC-u. Zaustavite vozilo i isključite
rad motora.
Tlak u gumama 3 229, komplet za
popravak guma 3 189, rezervni
kotač 3 193, zamjena kotača 3 192.
Funkcija ponovnog usvajanja
Nakon popravka probušene gume i
nakon što je vozač napuhao gume na
ispravan tlak, potrebno je preračunati
TPMS.

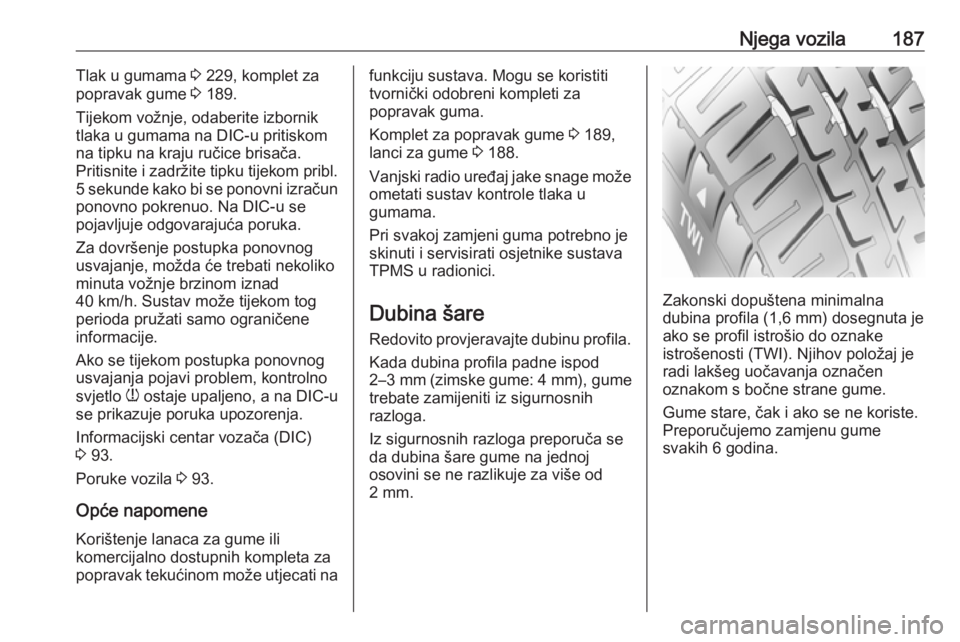

Njega vozila187Tlak u gumama 3 229, komplet za
popravak gume 3 189.
Tijekom vožnje, odaberite izbornik
tlaka u gumama na DIC-u pritiskom na tipku na kraju ručice brisača.
Pritisnite i zadržite tipku tijekom pribl.
5 sekunde kako bi se ponovni izračun
ponovno pokrenuo. Na DIC-u se
pojavljuje odgovarajuća poruka.
Za dovršenje postupka ponovnog
usvajanje, možda će trebati nekoliko
minuta vožnje brzinom iznad
40 km/h. Sustav može tijekom tog
perioda pružati samo ograničene
informacije.
Ako se tijekom postupka ponovnog usvajanja pojavi problem, kontrolno
svjetlo w ostaje upaljeno, a na DIC-u
se prikazuje poruka upozorenja.
Informacijski centar vozača (DIC)
3 93.
Poruke vozila 3 93.
Opće napomene Korištenje lanaca za gume ili
komercijalno dostupnih kompleta za
popravak tekućinom može utjecati nafunkciju sustava. Mogu se koristiti
tvornički odobreni kompleti za
popravak guma.
Komplet za popravak gume 3 189,
lanci za gume 3 188.
Vanjski radio uređaj jake snage može
ometati sustav kontrole tlaka u
gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
TPMS u radionici.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Gume stare, čak i ako se ne koriste.
Preporučujemo zamjenu gume
svakih 6 godina.

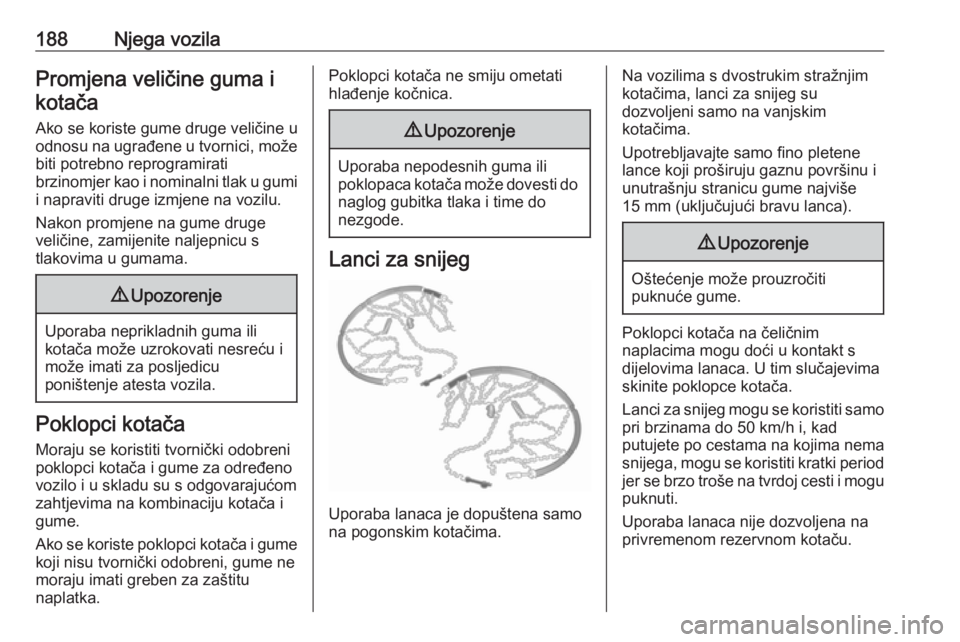

188Njega vozilaPromjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na pogonskim kotačima.
Na vozilima s dvostrukim stražnjim
kotačima, lanci za snijeg su
dozvoljeni samo na vanjskim
kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kadputujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
