OPEL MOVANO_B 2016 Gebruikershandleiding (in Dutch)

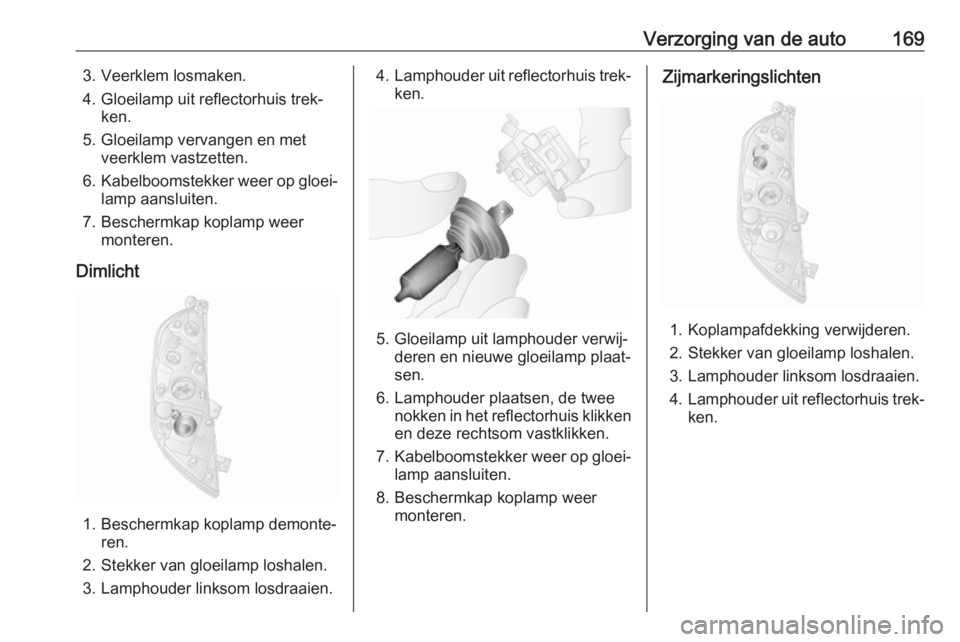

Verzorging van de auto1693. Veerklem losmaken.4. Gloeilamp uit reflectorhuis trek‐ ken.
5. Gloeilamp vervangen en met veerklem vastzetten.
6. Kabelboomstekker weer op gloei‐
lamp aansluiten.
7. Beschermkap koplamp weer monteren.
Dimlicht
1. Beschermkap koplamp demonte‐ ren.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐
sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap koplamp weer monteren.
Zijmarkeringslichten
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.

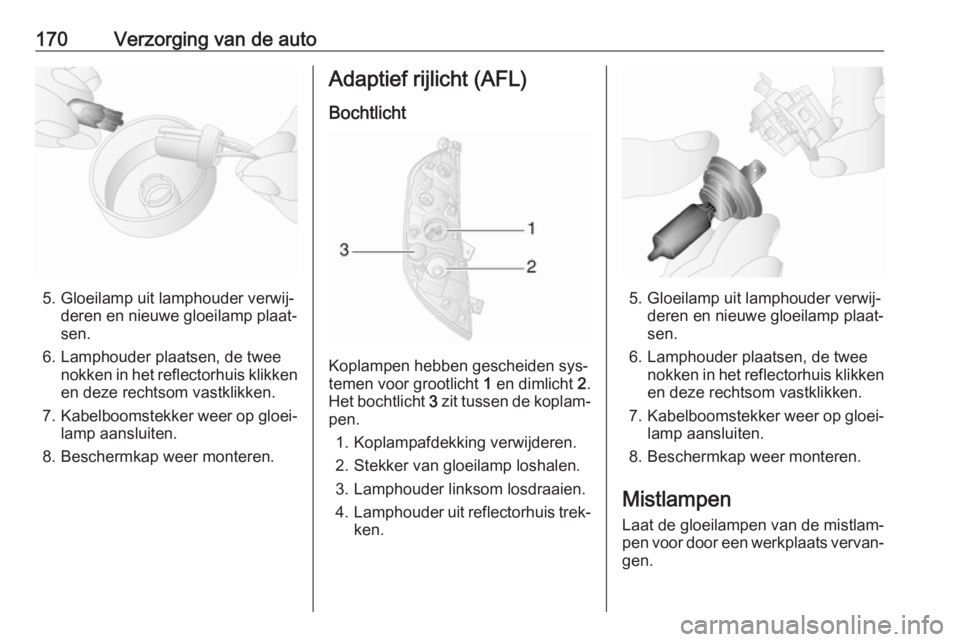

170Verzorging van de auto
5. Gloeilamp uit lamphouder verwij‐deren en nieuwe gloeilamp plaat‐
sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Adaptief rijlicht (AFL)
Bochtlicht
Koplampen hebben gescheiden sys‐
temen voor grootlicht 1 en dimlicht 2.
Het bochtlicht 3 zit tussen de koplam‐
pen.
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Mistlampen
Laat de gloeilampen van de mistlam‐
pen voor door een werkplaats vervan‐
gen.

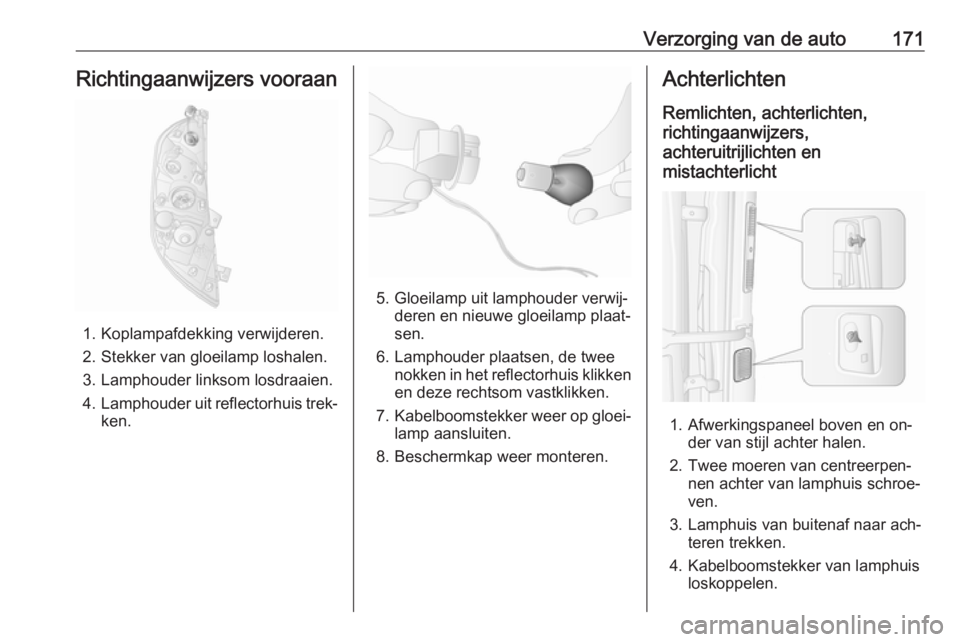

Verzorging van de auto171Richtingaanwijzers vooraan
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐ deren en nieuwe gloeilamp plaat‐sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Achterlichten
Remlichten, achterlichten,
richtingaanwijzers,
achteruitrijlichten en
mistachterlicht
1. Afwerkingspaneel boven en on‐ der van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar ach‐ teren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.

172Verzorging van de auto

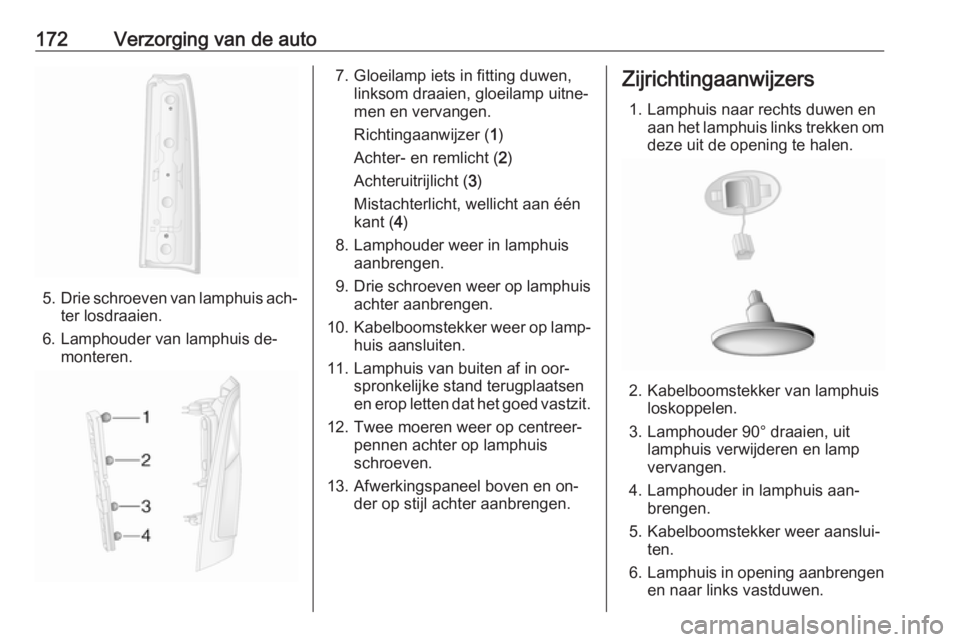

5.Drie schroeven van lamphuis ach‐
ter losdraaien.
6. Lamphouder van lamphuis de‐ monteren.
7. Gloeilamp iets in fitting duwen,linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oor‐ spronkelijke stand terugplaatsen
en erop letten dat het goed vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en on‐ der op stijl achter aanbrengen.Zijrichtingaanwijzers
1. Lamphuis naar rechts duwen en aan het lamphuis links trekken om
deze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aan‐ brengen.
5. Kabelboomstekker weer aanslui‐ ten.
6. Lamphuis in opening aanbrengen
en naar links vastduwen.

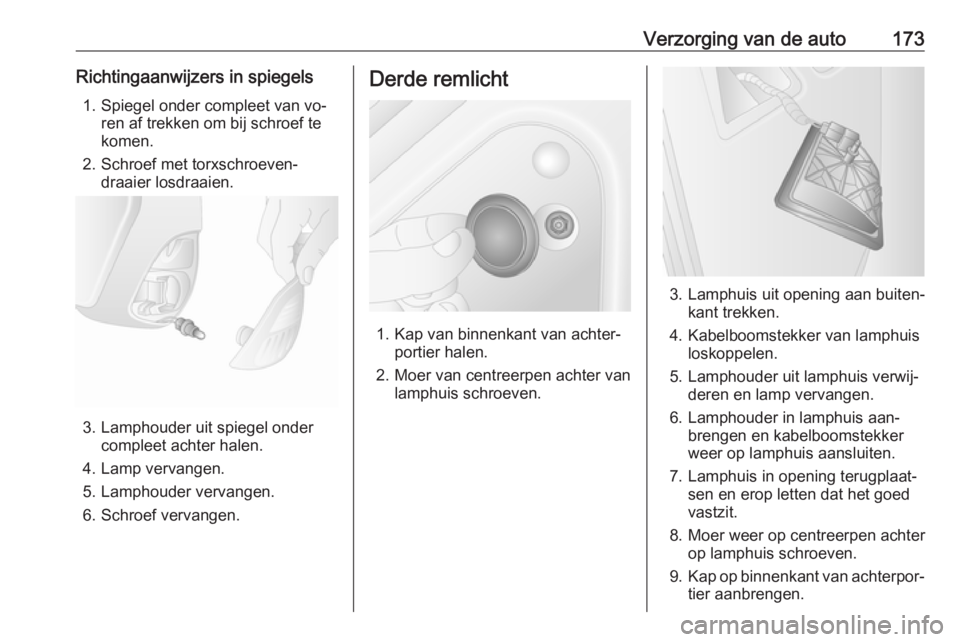

Verzorging van de auto173Richtingaanwijzers in spiegels1. Spiegel onder compleet van vo‐ ren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.
5. Lamphouder vervangen.
6. Schroef vervangen.
Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.
3. Lamphuis uit opening aan buiten‐ kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aan‐ brengen en kabelboomstekker
weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.

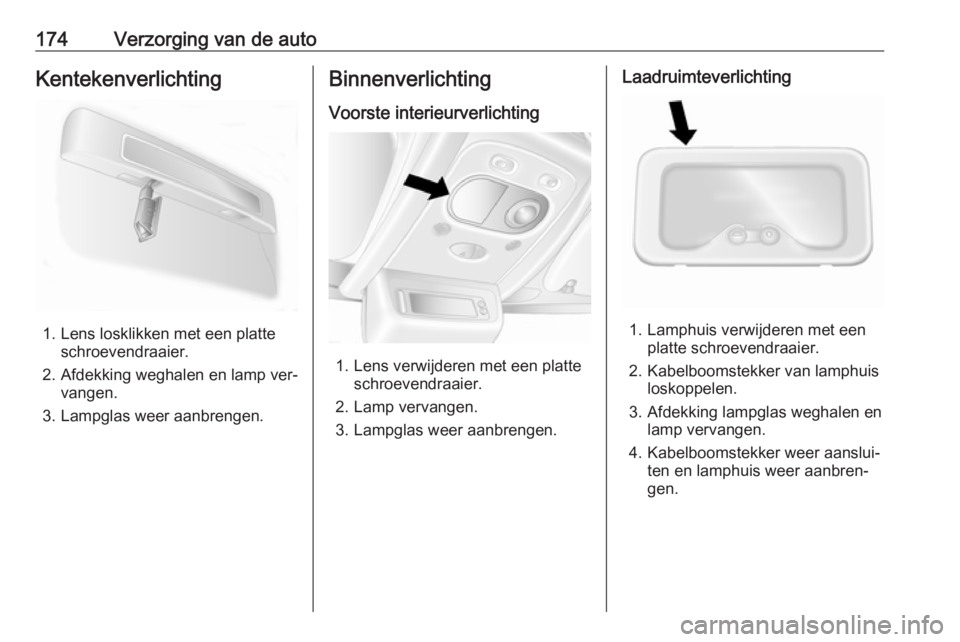

174Verzorging van de autoKentekenverlichting
1. Lens losklikken met een platteschroevendraaier.
2. Afdekking weghalen en lamp ver‐ vangen.
3. Lampglas weer aanbrengen.
Binnenverlichting
Voorste interieurverlichting
1. Lens verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Lampglas weer aanbrengen.
Laadruimteverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Kabelboomstekker weer aanslui‐ ten en lamphuis weer aanbren‐
gen.

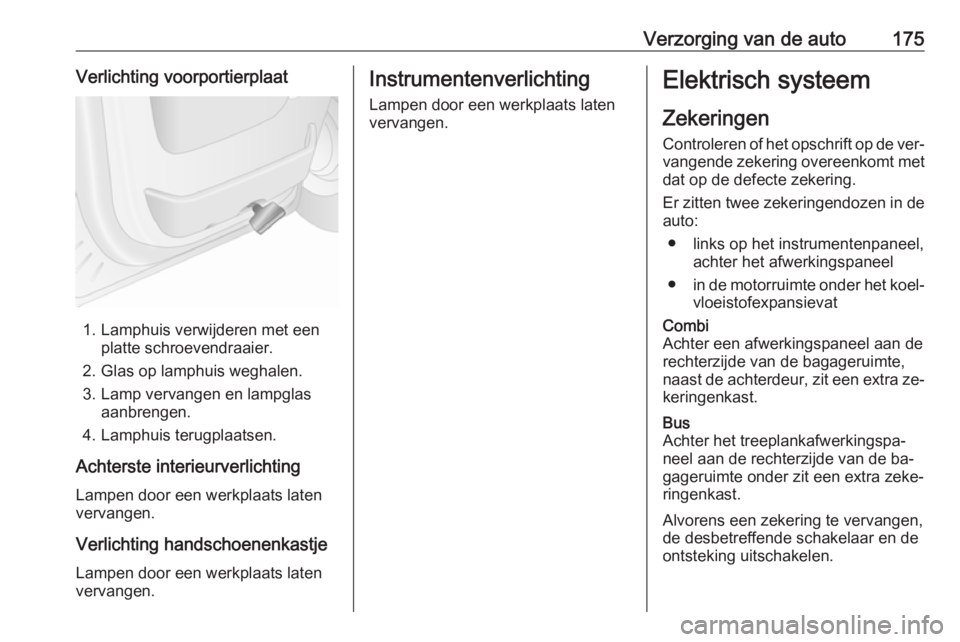

Verzorging van de auto175Verlichting voorportierplaat
1. Lamphuis verwijderen met eenplatte schroevendraaier.
2. Glas op lamphuis weghalen.
3. Lamp vervangen en lampglas aanbrengen.
4. Lamphuis terugplaatsen.
Achterste interieurverlichting Lampen door een werkplaats laten
vervangen.
Verlichting handschoenenkastje
Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● links op het instrumentenpaneel, achter het afwerkingspaneel
● in de motorruimte onder het koel‐
vloeistofexpansievatCombi
Achter een afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur, zit een extra ze‐
keringenkast.Bus
Achter het treeplankafwerkingspa‐ neel aan de rechterzijde van de ba‐
gageruimte onder zit een extra zeke‐
ringenkast.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.

176Verzorging van de auto

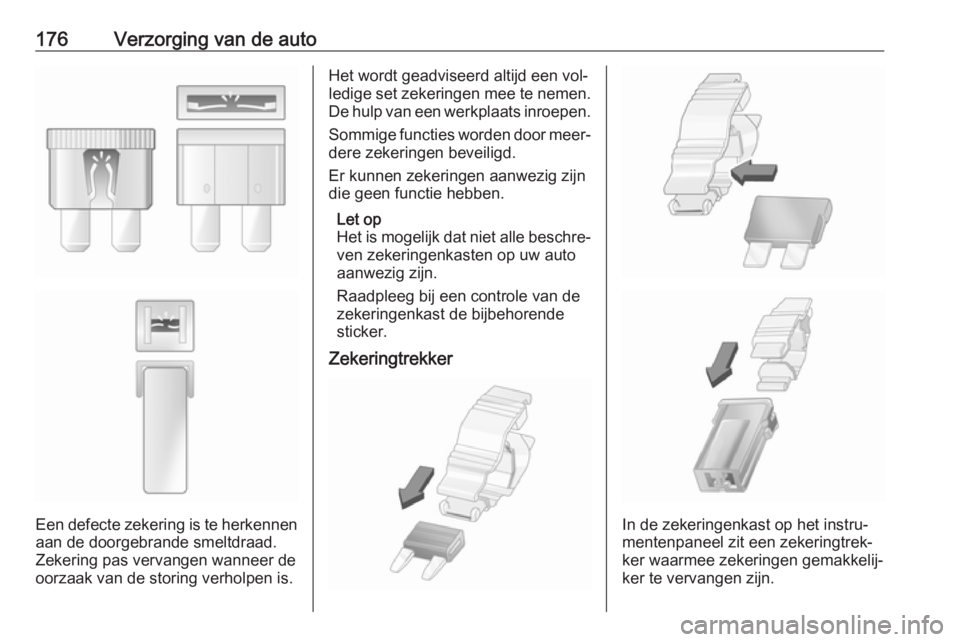

Een defecte zekering is te herkennenaan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Het wordt geadviseerd altijd een vol‐
ledige set zekeringen mee te nemen.
De hulp van een werkplaats inroepen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.
Raadpleeg bij een controle van de
zekeringenkast de bijbehorende sticker.
Zekeringtrekker
In de zekeringenkast op het instru‐
mentenpaneel zit een zekeringtrek‐
ker waarmee zekeringen gemakkelij‐
ker te vervangen zijn.

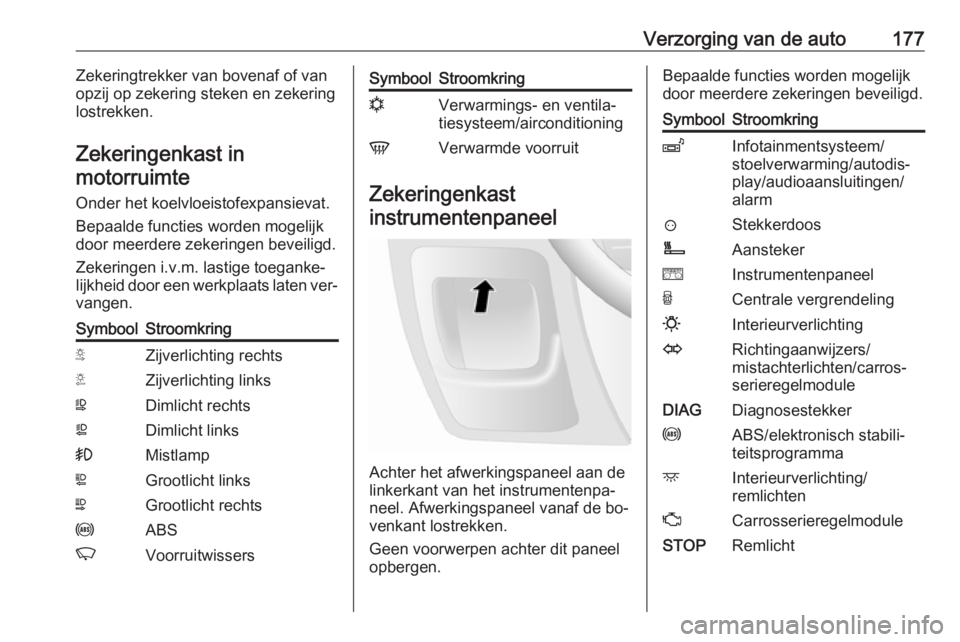

Verzorging van de auto177Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
Onder het koelvloeistofexpansievat.
Bepaalde functies worden mogelijk door meerdere zekeringen beveiligd.
Zekeringen i.v.m. lastige toeganke‐
lijkheid door een werkplaats laten ver‐
vangen.SymboolStroomkringSZijverlichting rechtsTZijverlichting linksWDimlicht rechtsaDimlicht links>MistlampLGrootlicht linksNGrootlicht rechtsuABSKVoorruitwissersSymboolStroomkringnVerwarmings- en ventila‐
tiesysteem/airconditioningVVerwarmde voorruit
Zekeringenkast
instrumentenpaneel
Achter het afwerkingspaneel aan de
linkerkant van het instrumentenpa‐
neel. Afwerkingspaneel vanaf de bo‐
venkant lostrekken.
Geen voorwerpen achter dit paneel
opbergen.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.SymboolStroomkringZInfotainmentsysteem/
stoelverwarming/autodis‐
play/audioaansluitingen/
alarm?StekkerdoosÌAanstekereInstrumentenpaneelUCentrale vergrendeling0InterieurverlichtingORichtingaanwijzers/
mistachterlichten/carros‐
serieregelmoduleDIAGDiagnosestekkeruABS/elektronisch stabili‐
teitsprogrammadInterieurverlichting/
remlichtenZCarrosserieregelmoduleSTOPRemlicht

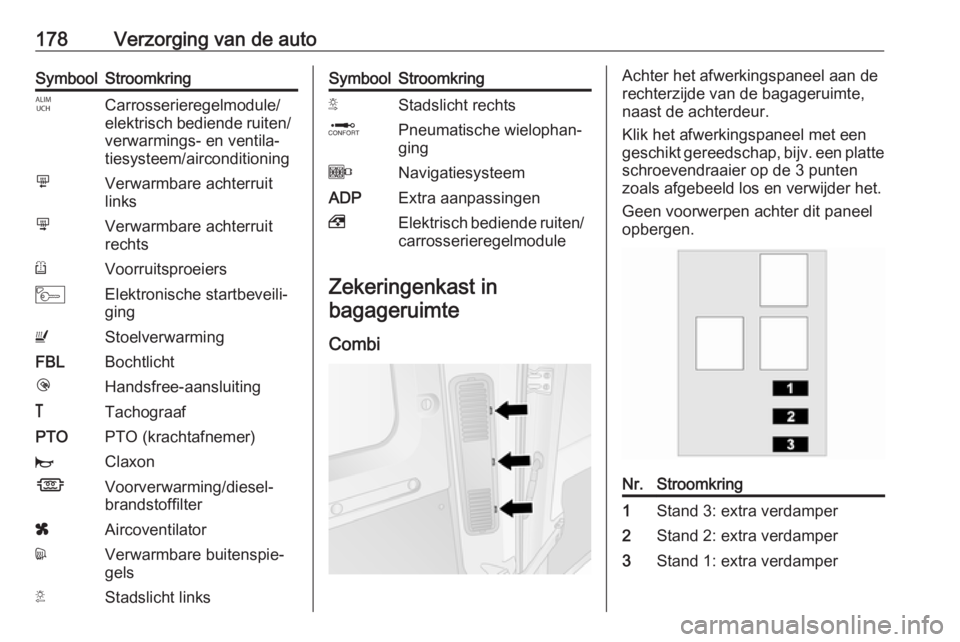

178Verzorging van de autoSymboolStroomkringICarrosserieregelmodule/
elektrisch bediende ruiten/ verwarmings- en ventila‐
tiesysteem/airconditioningmVerwarmbare achterruit
linksnVerwarmbare achterruit
rechtsRVoorruitsproeiersMElektronische startbeveili‐
gingUStoelverwarmingFBLBochtlichtlHandsfree-aansluiting&TachograafPTOPTO (krachtafnemer)jClaxonÍVoorverwarming/diesel‐
brandstoffilterxAircoventilatordVerwarmbare buitenspie‐
gelsTStadslicht linksSymboolStroomkringSStadslicht rechtsQPneumatische wielophan‐
gingONavigatiesysteemADPExtra aanpassingen,Elektrisch bediende ruiten/
carrosserieregelmodule
Zekeringenkast in
bagageruimte
Combi
Achter het afwerkingspaneel aan de
rechterzijde van de bagageruimte,
naast de achterdeur.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.Nr.Stroomkring1Stand 3: extra verdamper2Stand 2: extra verdamper3Stand 1: extra verdamper
