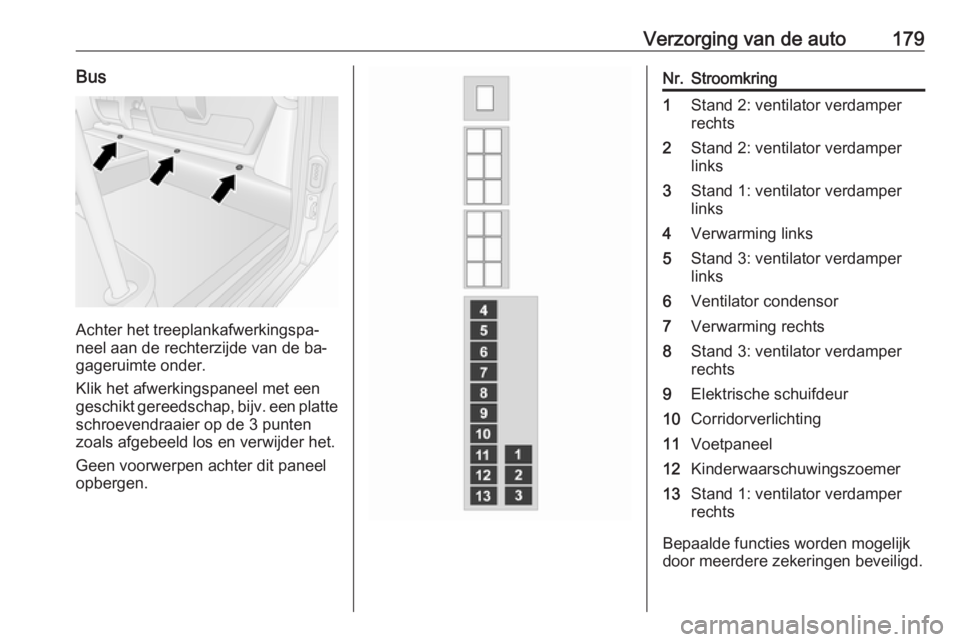

Verzorging van de auto179Bus
Achter het treeplankafwerkingspa‐
neel aan de rechterzijde van de ba‐
gageruimte onder.
Klik het afwerkingspaneel met een
geschikt gereedschap, bijv. een platte schroevendraaier op de 3 punten
zoals afgebeeld los en verwijder het.
Geen voorwerpen achter dit paneel
opbergen.
Nr.Stroomkring1Stand 2: ventilator verdamper
rechts2Stand 2: ventilator verdamper
links3Stand 1: ventilator verdamper
links4Verwarming links5Stand 3: ventilator verdamper
links6Ventilator condensor7Verwarming rechts8Stand 3: ventilator verdamper
rechts9Elektrische schuifdeur10Corridorverlichting11Voetpaneel12Kinderwaarschuwingszoemer13Stand 1: ventilator verdamper
rechts
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.

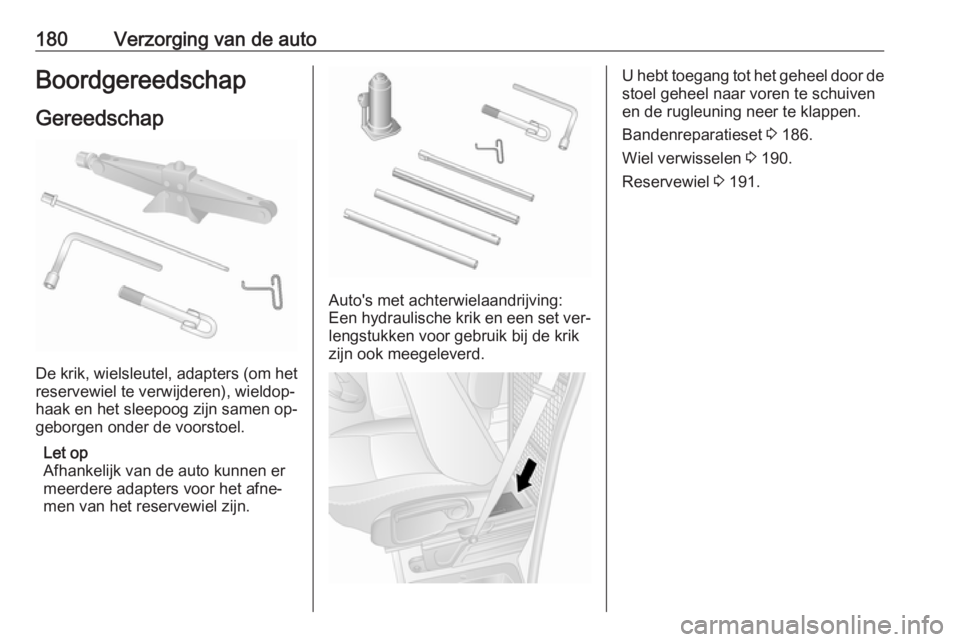

180Verzorging van de autoBoordgereedschapGereedschap
De krik, wielsleutel, adapters (om het reservewiel te verwijderen), wieldop‐
haak en het sleepoog zijn samen op‐
geborgen onder de voorstoel.
Let op
Afhankelijk van de auto kunnen er
meerdere adapters voor het afne‐
men van het reservewiel zijn.
Auto's met achterwielaandrijving:
Een hydraulische krik en een set ver‐
lengstukken voor gebruik bij de krik
zijn ook meegeleverd.
U hebt toegang tot het geheel door de stoel geheel naar voren te schuiven
en de rugleuning neer te klappen.
Bandenreparatieset 3 186.
Wiel verwisselen 3 190.
Reservewiel 3 191.

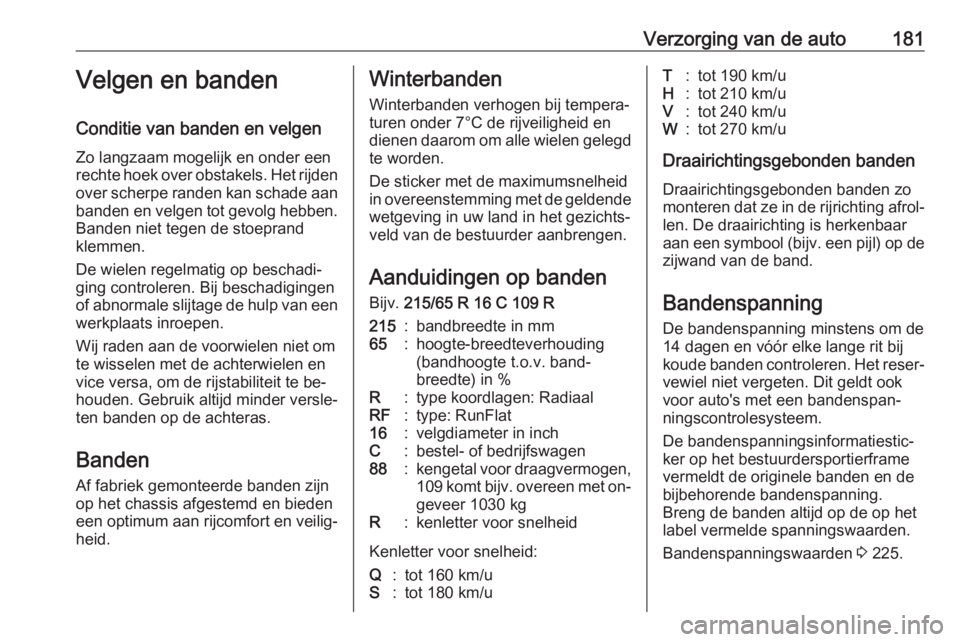

Verzorging van de auto181Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om
te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te be‐
houden. Gebruik altijd minder versle‐
ten banden op de achteras.
Banden
Af fabriek gemonteerde banden zijn op het chassis afgestemd en bieden
een optimum aan rijcomfort en veilig‐
heid.Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7°C de rijveiligheid en dienen daarom om alle wielen gelegd
te worden.
De sticker met de maximumsnelheid in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 215/65 R 16 C 109 R215:bandbreedte in mm65:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inchC:bestel- of bedrijfswagen88:kengetal voor draagvermogen,
109 komt bijv. overeen met on‐ geveer 1030 kgR:kenletter voor snelheid
Kenletter voor snelheid:
Q:tot 160 km/uS:tot 180 km/uT:tot 190 km/uH:tot 210 km/uV:tot 240 km/uW:tot 270 km/u
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de zijwand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook voor auto's met een bandenspan‐
ningscontrolesysteem.
De bandenspanningsinformatiestic‐
ker op het bestuurdersportierframe
vermeldt de originele banden en de
bijbehorende bandenspanning.
Breng de banden altijd op de op het
label vermelde spanningswaarden.
Bandenspanningswaarden 3 225.

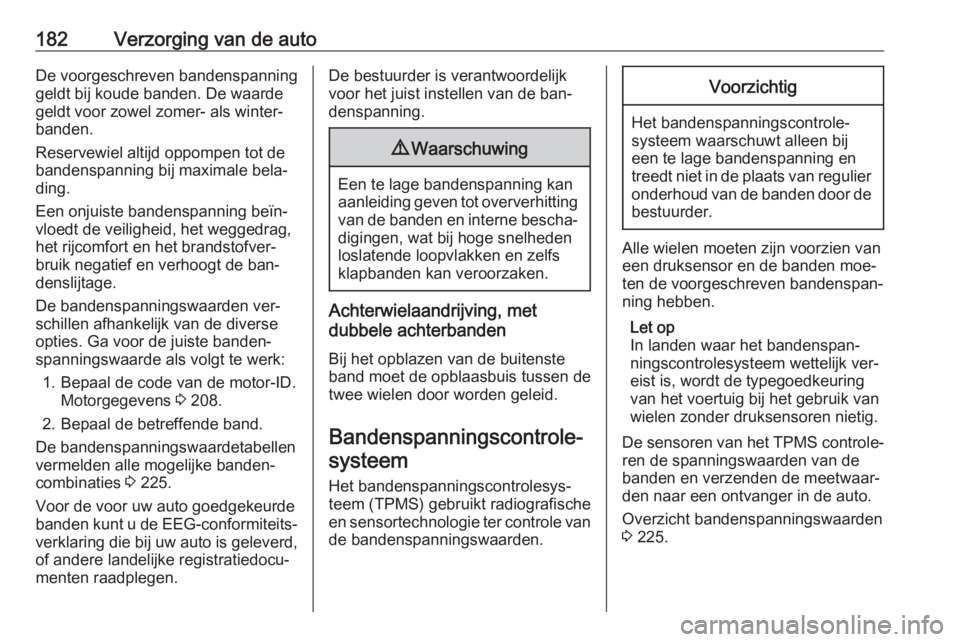

182Verzorging van de autoDe voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐
spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 208.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 225.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐ verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Achterwielaandrijving, met
dubbele achterbanden
Bij het opblazen van de buitenste
band moet de opblaasbuis tussen de
twee wielen door worden geleid.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem (TPMS) gebruikt radiografische
en sensortechnologie ter controle van
de bandenspanningswaarden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
De sensoren van het TPMS controle‐ ren de spanningswaarden van de
banden en verzenden de meetwaar‐
den naar een ontvanger in de auto.
Overzicht bandenspanningswaarden 3 225.

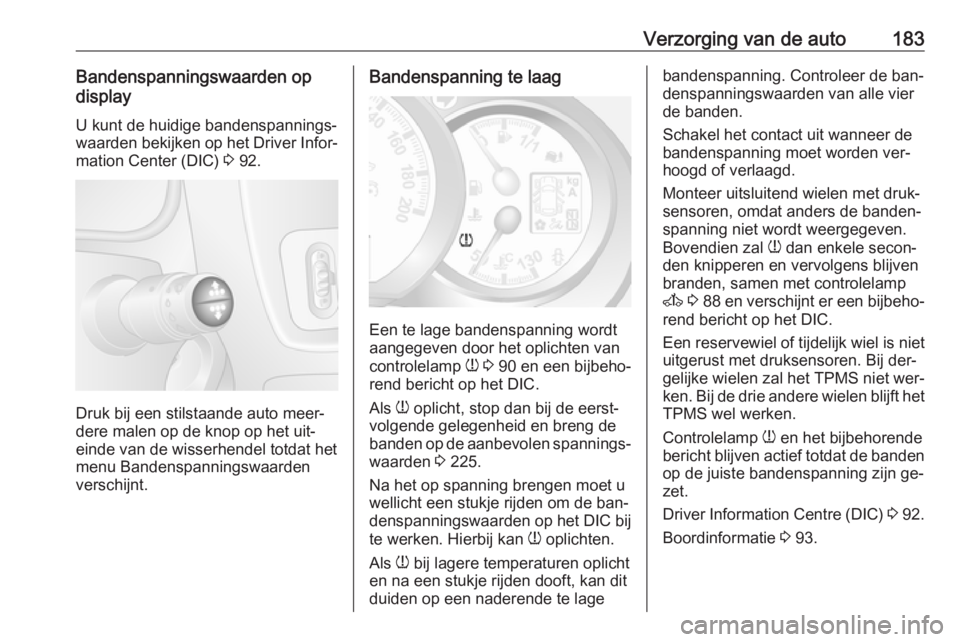

Verzorging van de auto183Bandenspanningswaarden opdisplay
U kunt de huidige bandenspannings‐
waarden bekijken op het Driver Infor‐
mation Center (DIC) 3 92.
Druk bij een stilstaande auto meer‐
dere malen op de knop op het uit‐
einde van de wisserhendel totdat het
menu Bandenspanningswaarden
verschijnt.
Bandenspanning te laag
Een te lage bandenspanning wordt
aangegeven door het oplichten van
controlelamp w 3 90 en een bijbeho‐
rend bericht op het DIC.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 225.
Na het op spanning brengen moet u wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een naderende te lage
bandenspanning. Controleer de ban‐
denspanningswaarden van alle vier
de banden.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer uitsluitend wielen met druk‐
sensoren, omdat anders de banden‐
spanning niet wordt weergegeven.
Bovendien zal w dan enkele secon‐
den knipperen en vervolgens blijven
branden, samen met controlelamp
A 3 88 en verschijnt er een bijbeho‐
rend bericht op het DIC.
Een reservewiel of tijdelijk wiel is niet uitgerust met druksensoren. Bij der‐
gelijke wielen zal het TPMS niet wer‐
ken. Bij de drie andere wielen blijft het
TPMS wel werken.
Controlelamp w en het bijbehorende
bericht blijven actief totdat de banden op de juiste bandenspanning zijn ge‐
zet.
Driver Information Centre (DIC) 3 92.
Boordinformatie 3 93.

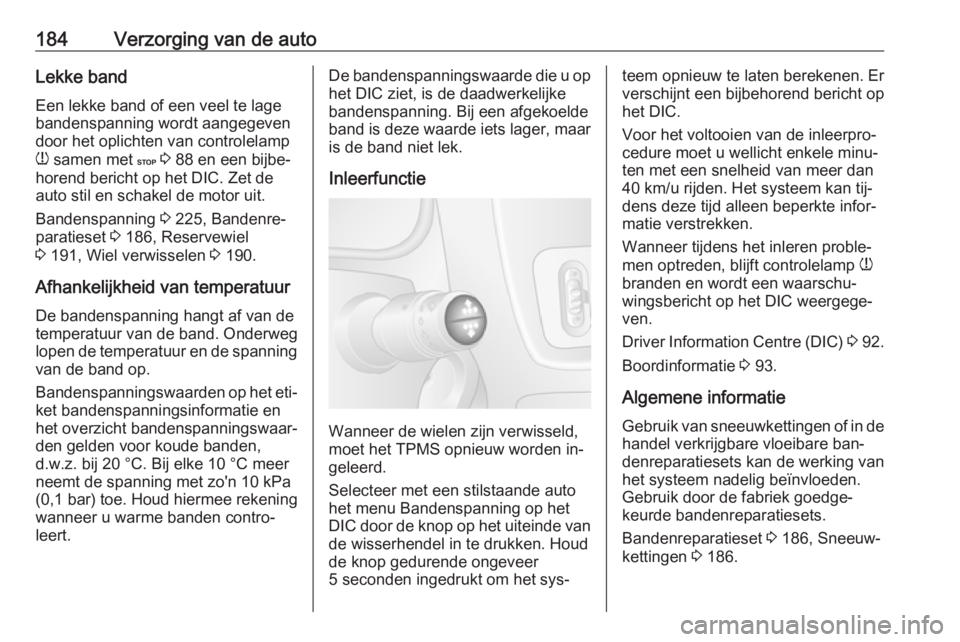

184Verzorging van de autoLekke bandEen lekke band of een veel te lage
bandenspanning wordt aangegeven
door het oplichten van controlelamp
w samen met C 3 88 en een bijbe‐
horend bericht op het DIC. Zet de
auto stil en schakel de motor uit.
Bandenspanning 3 225, Bandenre‐
paratieset 3 186, Reservewiel
3 191, Wiel verwisselen 3 190.
Afhankelijkheid van temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op.
Bandenspanningswaarden op het eti‐ ket bandenspanningsinformatie enhet overzicht bandenspanningswaar‐
den gelden voor koude banden,
d.w.z. bij 20 °C. Bij elke 10 °C meer
neemt de spanning met zo'n 10 kPa
(0,1 bar) toe. Houd hiermee rekening
wanneer u warme banden contro‐ leert.De bandenspanningswaarde die u op
het DIC ziet, is de daadwerkelijke
bandenspanning. Bij een afgekoelde
band is deze waarde iets lager, maar
is de band niet lek.
Inleerfunctie
Wanneer de wielen zijn verwisseld,
moet het TPMS opnieuw worden in‐
geleerd.
Selecteer met een stilstaande auto
het menu Bandenspanning op het
DIC door de knop op het uiteinde van de wisserhendel in te drukken. Houd
de knop gedurende ongeveer
5 seconden ingedrukt om het sys‐
teem opnieuw te laten berekenen. Er
verschijnt een bijbehorend bericht op
het DIC.
Voor het voltooien van de inleerpro‐ cedure moet u wellicht enkele minu‐ ten met een snelheid van meer dan
40 km/u rijden. Het systeem kan tij‐
dens deze tijd alleen beperkte infor‐
matie verstrekken.
Wanneer tijdens het inleren proble‐
men optreden, blijft controlelamp w
branden en wordt een waarschu‐
wingsbericht op het DIC weergege‐
ven.
Driver Information Centre (DIC) 3 92.
Boordinformatie 3 93.
Algemene informatie
Gebruik van sneeuwkettingen of in de handel verkrijgbare vloeibare ban‐
denreparatiesets kan de werking van
het systeem nadelig beïnvloeden.
Gebruik door de fabriek goedge‐
keurde bandenreparatiesets.
Bandenreparatieset 3 186, Sneeuw‐
kettingen 3 186.

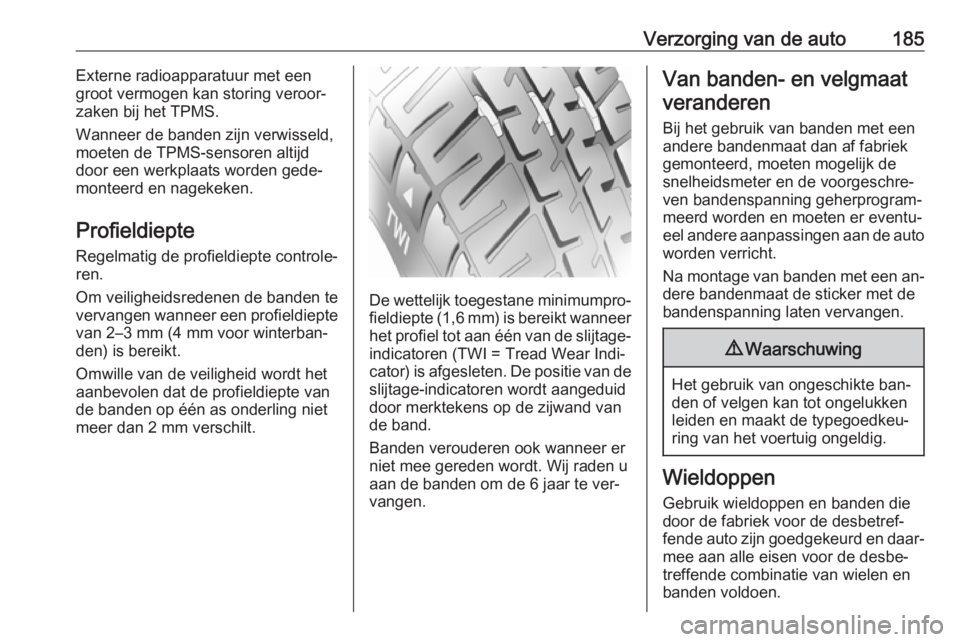

Verzorging van de auto185Externe radioapparatuur met een
groot vermogen kan storing veroor‐
zaken bij het TPMS.
Wanneer de banden zijn verwisseld,
moeten de TPMS-sensoren altijd
door een werkplaats worden gede‐
monteerd en nagekeken.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van de banden op één as onderling niet
meer dan 2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de
slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.

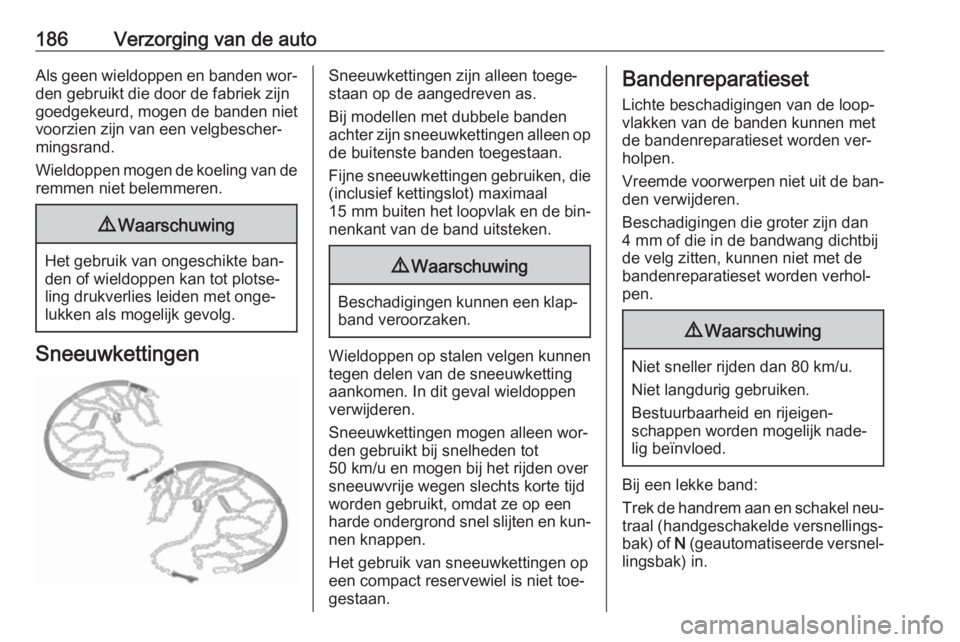

186Verzorging van de autoAls geen wieldoppen en banden wor‐den gebruikt die door de fabriek zijn
goedgekeurd, mogen de banden niet
voorzien zijn van een velgbescher‐
mingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de aangedreven as.
Bij modellen met dubbele banden
achter zijn sneeuwkettingen alleen op de buitenste banden toegestaan.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
15 mm buiten het loopvlak en de bin‐
nenkant van de band uitsteken.9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Wieldoppen op stalen velgen kunnentegen delen van de sneeuwketting
aankomen. In dit geval wieldoppen
verwijderen.
Sneeuwkettingen mogen alleen wor‐
den gebruikt bij snelheden tot
50 km/u en mogen bij het rijden over
sneeuwvrije wegen slechts korte tijd
worden gebruikt, omdat ze op een
harde ondergrond snel slijten en kun‐ nen knappen.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang dichtbij
de velg zitten, kunnen niet met de
bandenreparatieset worden verhol‐
pen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij een lekke band:
Trek de handrem aan en schakel neu‐
traal (handgeschakelde versnellings‐
bak) of N (geautomatiseerde versnel‐
lingsbak) in.

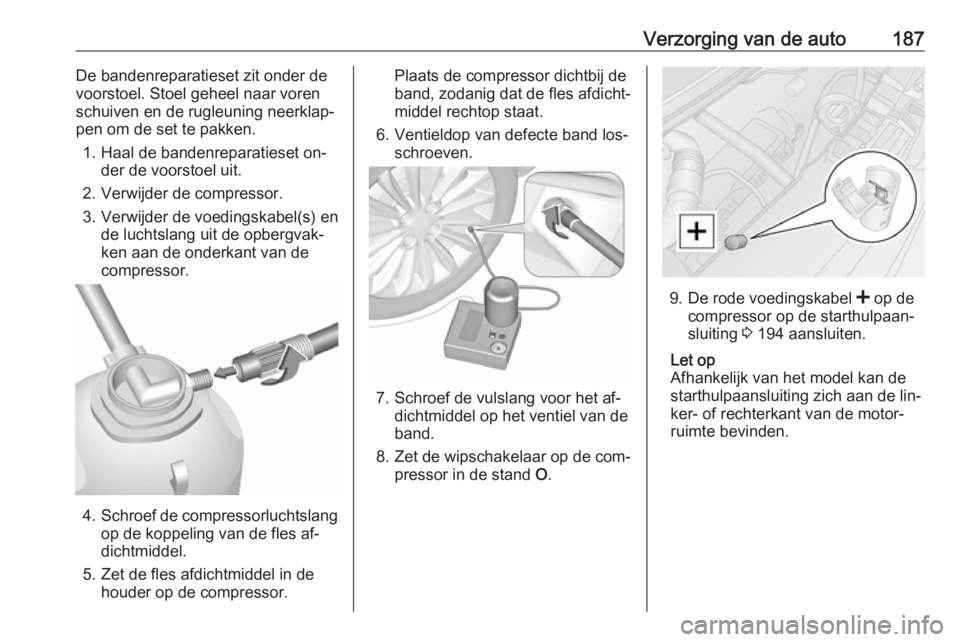

Verzorging van de auto187De bandenreparatieset zit onder de
voorstoel. Stoel geheel naar voren schuiven en de rugleuning neerklap‐
pen om de set te pakken.
1. Haal de bandenreparatieset on‐ der de voorstoel uit.
2. Verwijder de compressor.
3. Verwijder de voedingskabel(s) en de luchtslang uit de opbergvak‐
ken aan de onderkant van de
compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij deband, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang voor het af‐dichtmiddel op het ventiel van de
band.
8. Zet de wipschakelaar op de com‐ pressor in de stand O.
9.
De rode voedingskabel < op de
compressor op de starthulpaan‐
sluiting 3 194 aansluiten.
Let op
Afhankelijk van het model kan de
starthulpaansluiting zich aan de lin‐
ker- of rechterkant van de motor‐
ruimte bevinden.

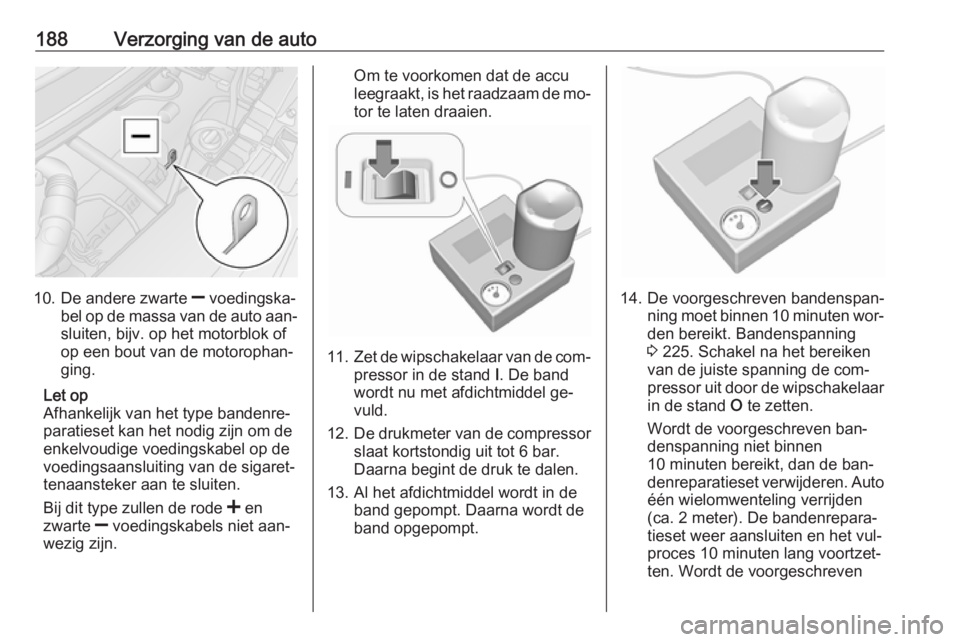

188Verzorging van de auto
10.De andere zwarte ] voedingska‐
bel op de massa van de auto aan‐
sluiten, bijv. op het motorblok of
op een bout van de motorophan‐
ging.
Let op
Afhankelijk van het type bandenre‐
paratieset kan het nodig zijn om de
enkelvoudige voedingskabel op de
voedingsaansluiting van de sigaret‐
tenaansteker aan te sluiten.
Bij dit type zullen de rode < en
zwarte ] voedingskabels niet aan‐
wezig zijn.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
11. Zet de wipschakelaar van de com‐
pressor in de stand I. De band
wordt nu met afdichtmiddel ge‐
vuld.
12. De drukmeter van de compressor
slaat kortstondig uit tot 6 bar.
Daarna begint de druk te dalen.
13. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
14. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 225. Schakel na het bereiken
van de juiste spanning de com‐
pressor uit door de wipschakelaar
in de stand O te zetten.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. Auto
één wielomwenteling verrijden
(ca. 2 meter). De bandenrepara‐
tieset weer aansluiten en het vul‐
proces 10 minuten lang voortzet‐
ten. Wordt de voorgeschreven
